Bloque de Distribución Modular BDA
CÓD: BDA80
Descripción
Descripción
El bloque de distribución BDA está indicado para la derivación de energía en paneles eléctricos, permitiendo múltiples salidas a partir de una única alimentación. Posee una construcción modular compacta con tapa articulada, lo que facilita la inspección y el mantenimiento. Fabricado en material aislante autoextinguible, ofrece una alta rigidez dieléctrica y resistencia térmica. Ideal para aplicaciones industriales conforme a IEC 60947-7-1.
- Rango de tensión: hasta 690V (IEC) / 600V (UL)
- Corrientes disponibles: 85A a 255A (línea hasta 250A)
- Configuración de conexiones: 1 entrada + múltiples salidas (hasta 12 terminales)
- Montaje y protección: Carril DIN, grado de protección IP20
Selecciona las opciones siguientes
Lista de códigos
Lista de códigos
| Código | Descripción |
|---|---|

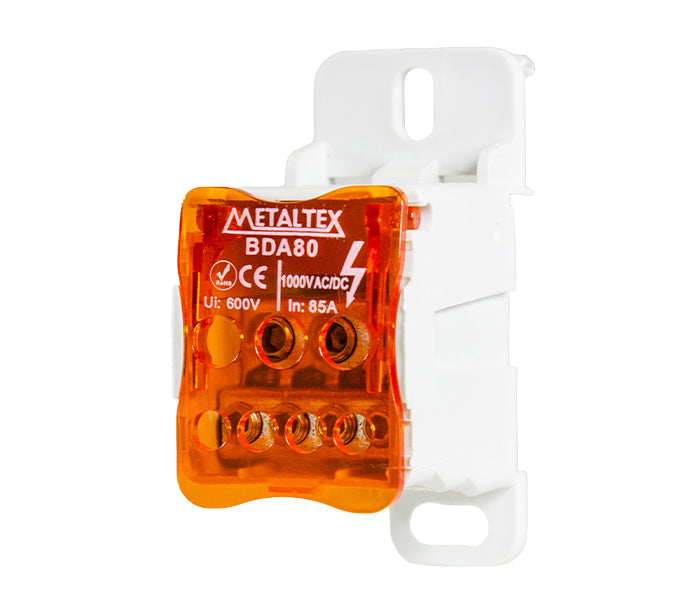

| BDA80 | 80A / 7 terminales |

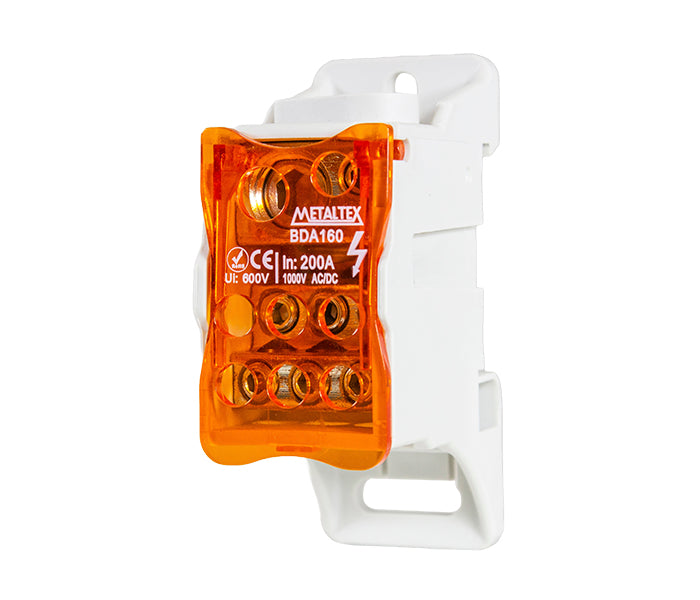

| BDA125-1 | 125A / 2 Terminales |

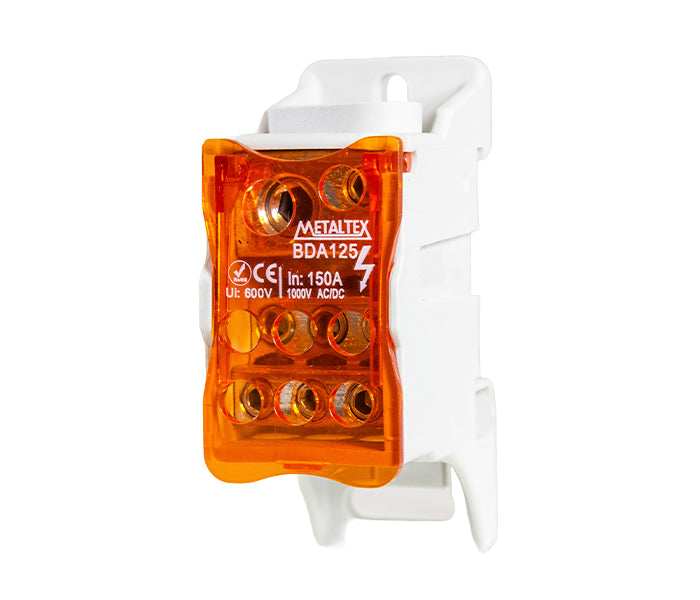

| BDA125 | 125A / 8 Terminales |

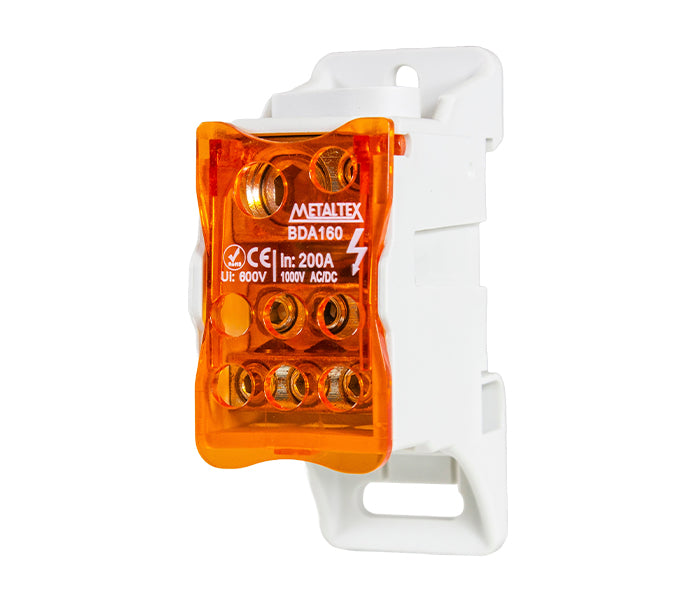

| BDA160 | 160A / 8 Terminales |

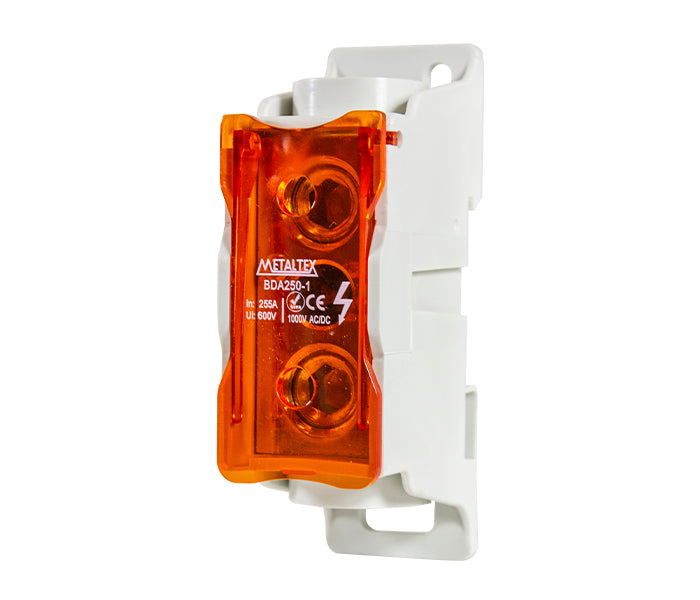

| BDA250-1 | 250 A / 2 Terminales |
| BDA250 | 250 A / 12 Terminales |
Especificaciones generales
Especificaciones generales
| Modelo | BDA80 | BDA125 | BDA125-1 | BDA160 | BDA250 | BDA250-1 |
| Corrente nominal | 85 A | 150 A | 150 A | 200 A | 255 A | 255 A |
| Corrente de pico curto circuito (Ipk) | 22 kA | 30 kA | 30 kA | 30 kA | 51 kA | 51 kA |
| Corrente de pico curto circuito < 1s (Icw) | 3 kA | 4,2 kA | 4,2 kA | 11,8 kA | 24,5 kA | 24,5 kA |
| Tensão nominal | 600 V (UL) / 690 (IEC) | |||||
| Rigidez dielétrica | 1000 V | |||||
| Flamabilidade | UL94V-0 | |||||
