Borne BR7 para PCB
CÓD: BR7F2-02
Descripción
Descripción
El BR7 es un borne modular versátil, disponible en diferentes orientaciones y número de vías. Diseñado para soportar hasta 8A/300V, ofrece seguridad y fiabilidad en las conexiones eléctricas. Su construcción utiliza materiales resistentes e ignífugos, garantizando durabilidad en uso continuo. Compacto y práctico, es ideal para aplicaciones en circuitos electrónicos y montajes industriales.
- Disponible en versiones macho (180° y 90°) y hembra, con hasta 12 vías
- Soporta hasta 8A y 300V, garantizando un rendimiento fiable en aplicaciones de baja y media potencia
- Cuerpo de PA66 ignífugo, contactos de latón estañado y bronce fosforado niquelado
- Para cables de 28 a 16 AWG (0,5–1,5mm²), con paso de 3,81mm
Selecciona las opciones siguientes
Lista de códigos
Lista de códigos
| Código | Descripción |
|---|---|

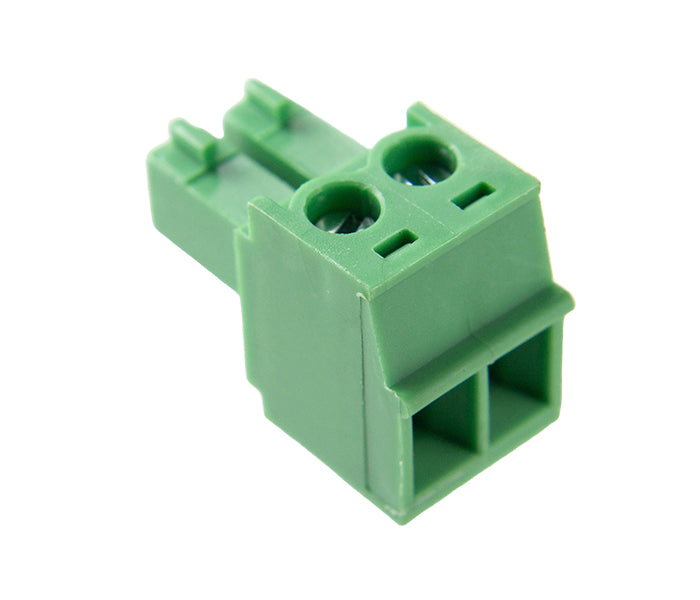

| BR7F2-02 | 2 Vías / - / Hembra |

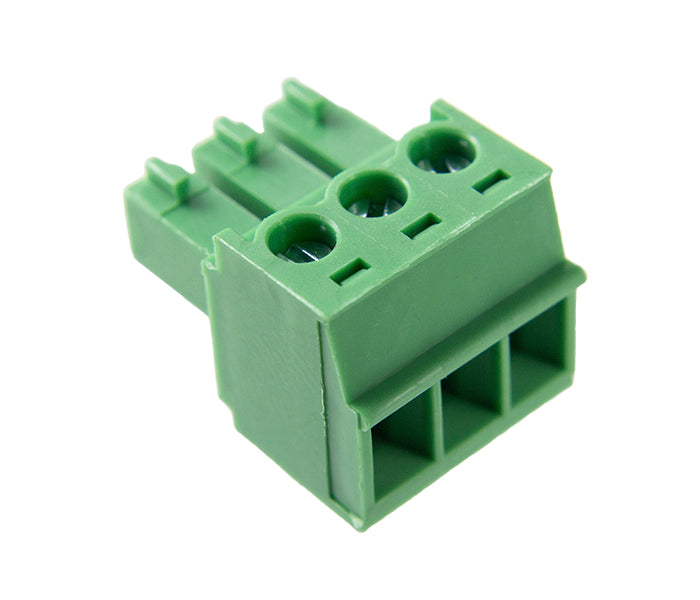

| BR7F2-03 | 3 Vías / - / Hembra |

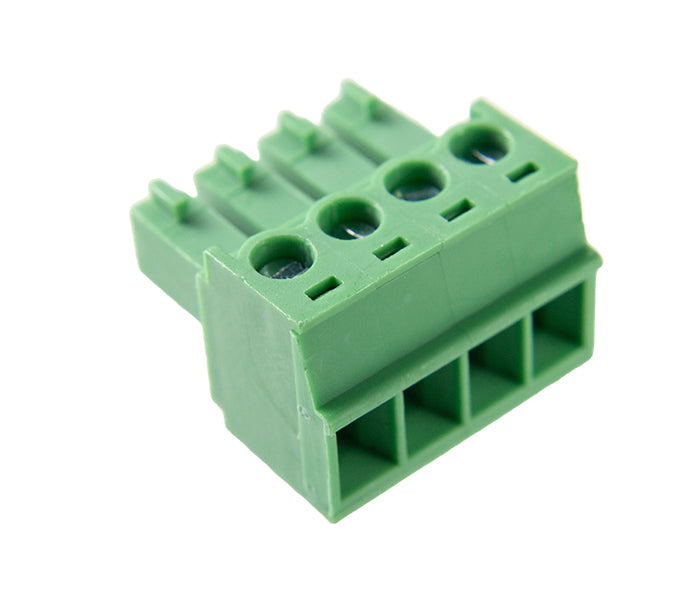

| BR7F2-04 | 4 Vías / - / Hembra |

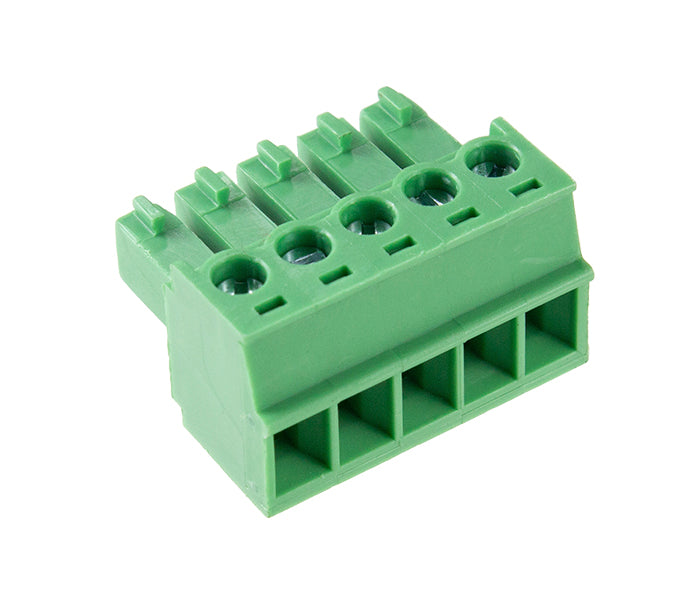

| BR7F2-05 | 5 Vías / - / Hembra |

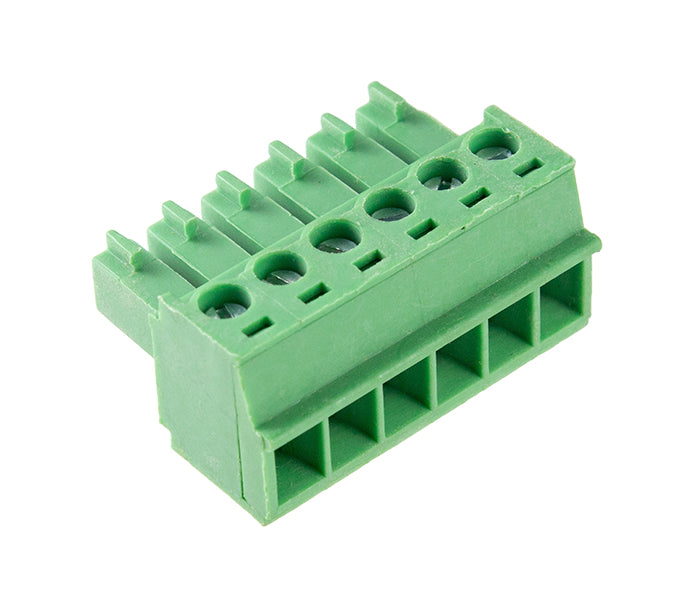

| BR7F2-06 | 6 Vías / - / Hembra |

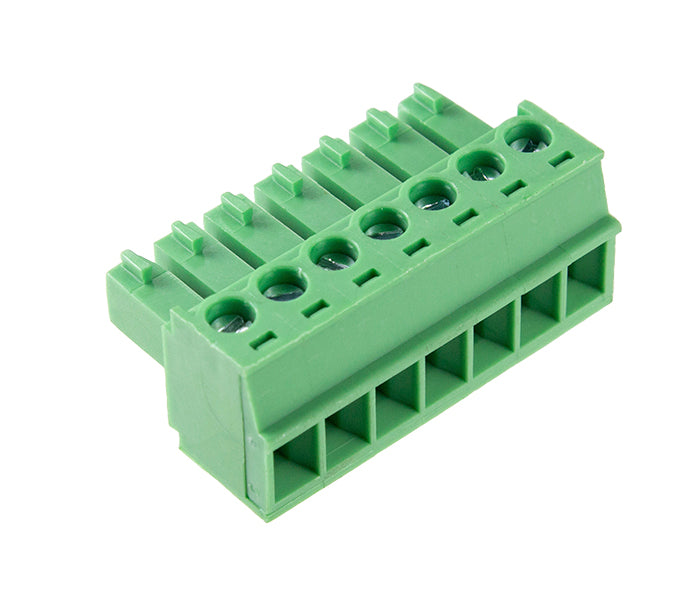

| BR7F2-07 | 7 Vías / - / Hembra |

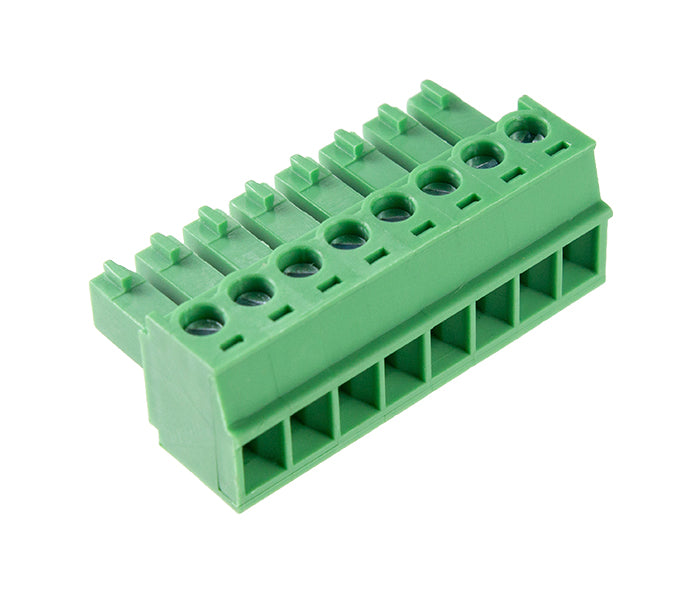

| BR7F2-08 | 8 Vías / - / Hembra |

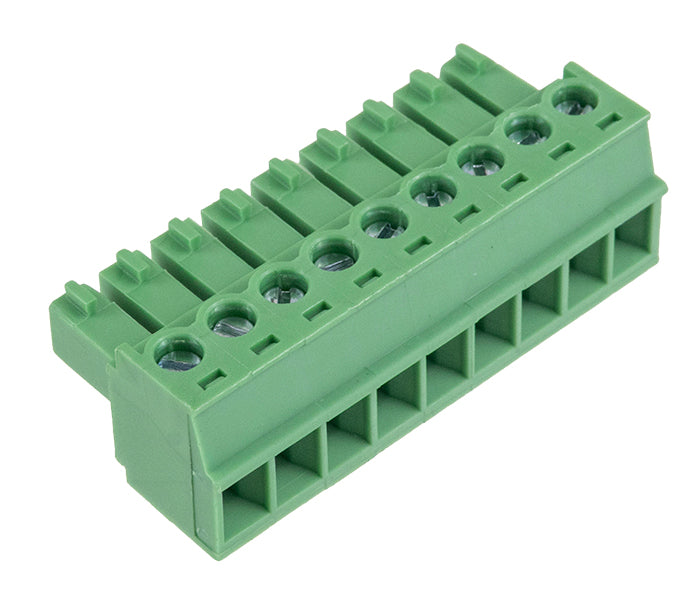

| BR7F2-09 | 9 Vías / - / Hembra |

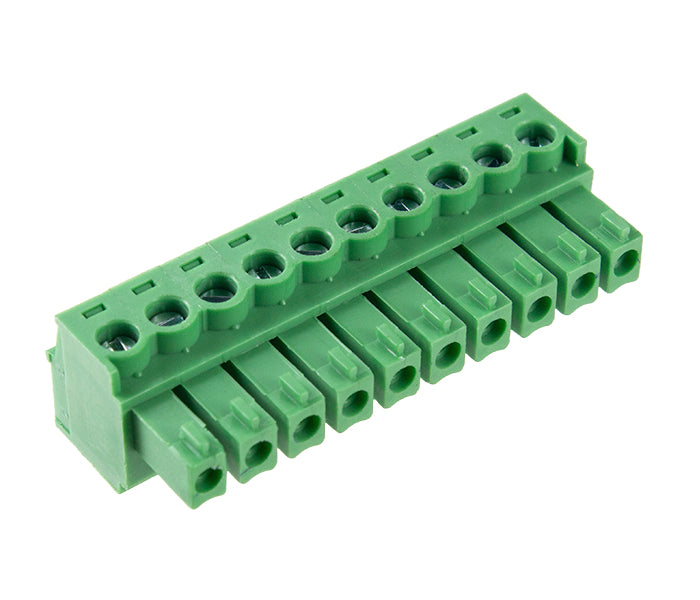

| BR7F2-10 | 10 Vías / - / Hembra |

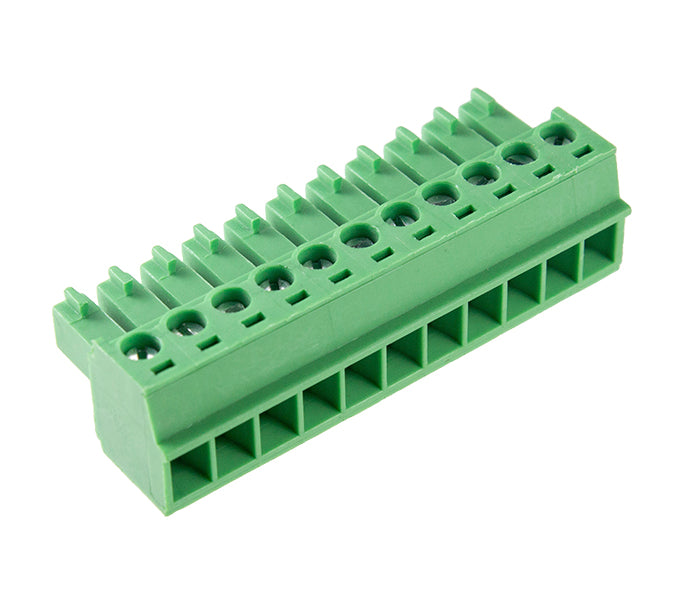

| BR7F2-11 | 11 Vías / - / Hembra |

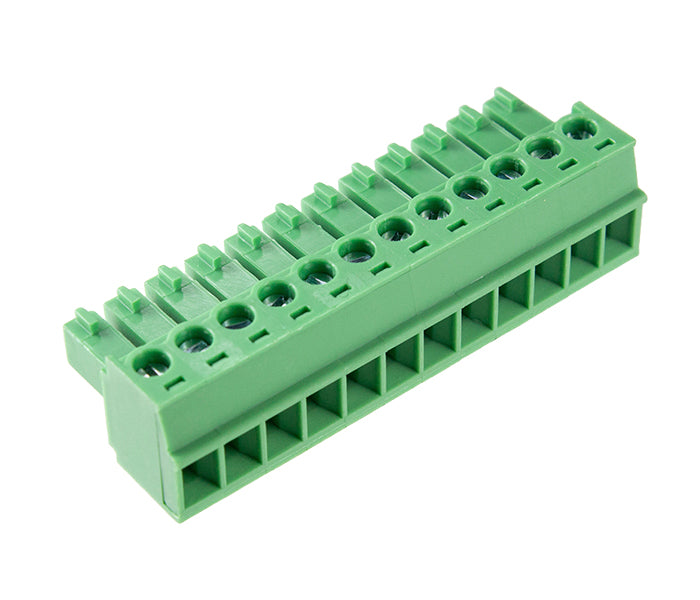

| BR7F2-12 | 2 Vías / - / Hembra (BR7F2-12) |

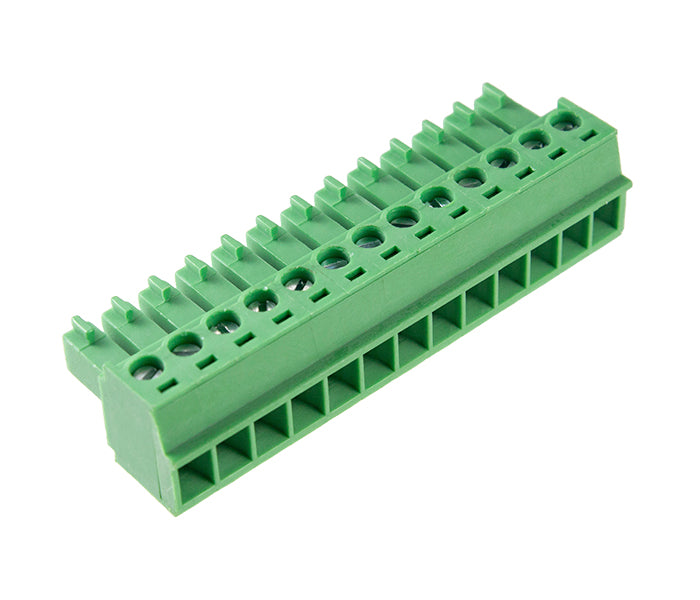

| BR7F2-13 | 3 Vías / - / Hembra (BR7F2-13) |

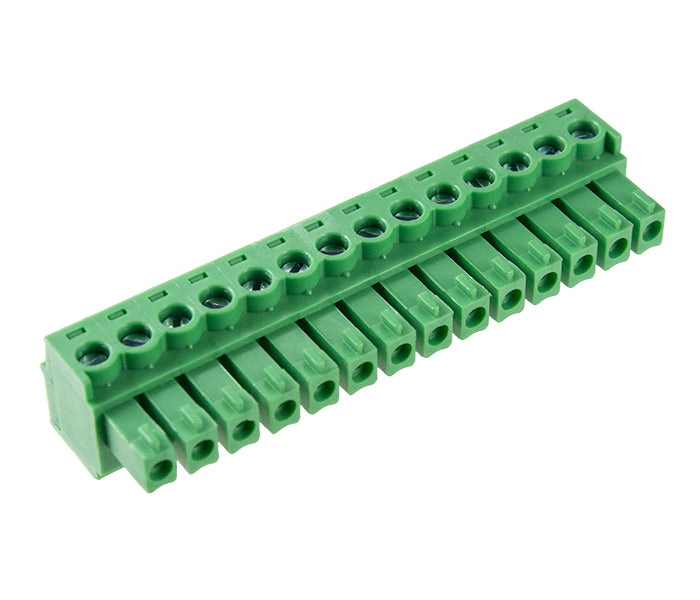

| BR7F2-14 | 4 Vías / - / Hembra (BR7F2-14) |

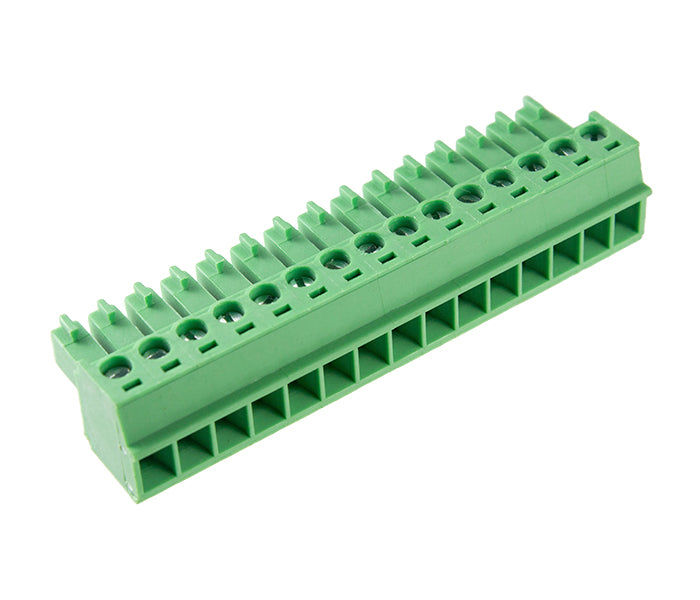

| BR7F2-15 | 15 Vías / - / Hembra |
| BR7F2-18 | 18 Vías / - / Hembra |
| BR7FB2-02 | 2 Vías / Lateral / Hembra |
| BR7FB2-08 | 8 Vías / Lateral / Hembra |

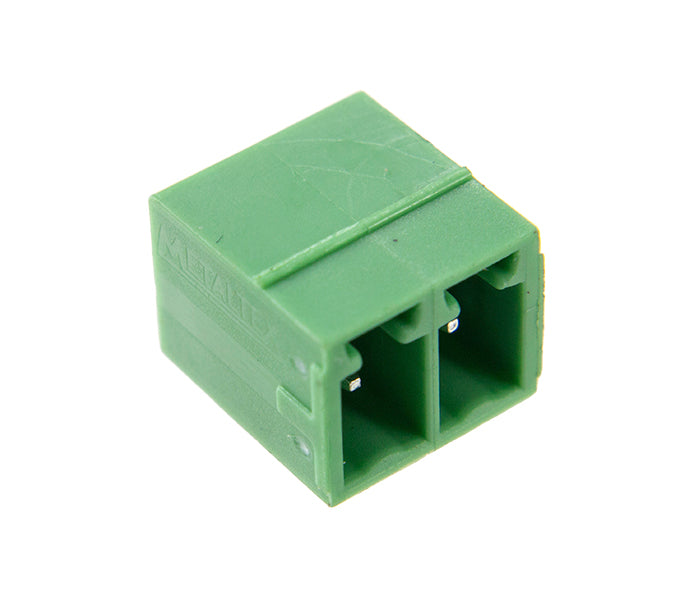

| BR7MC2-02 | 2 Vías / 180° / Macho |

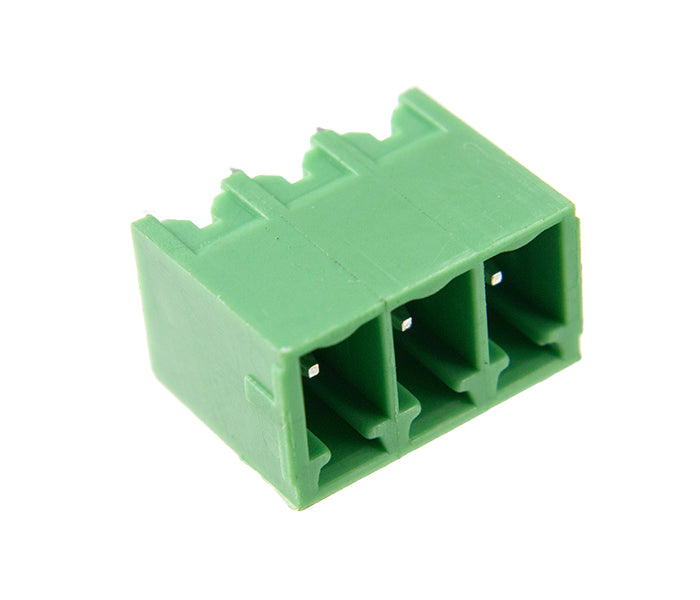

| BR7MC2-03 | 3 Vías / 180° / Macho |

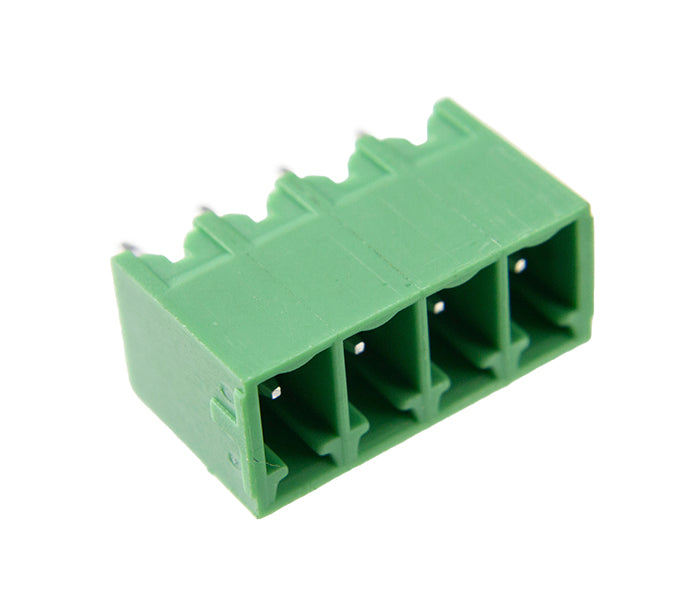

| BR7MC2-04 | 4 Vías / 180° / Macho |

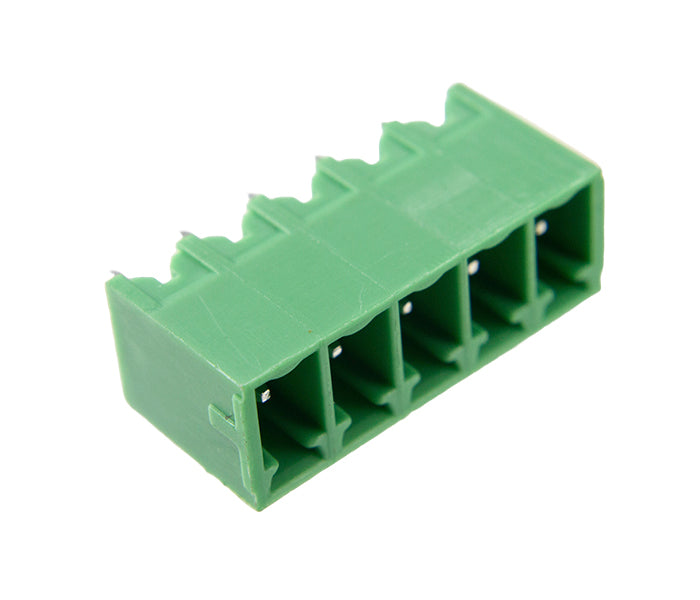

| BR7MC2-05 | 5 Vías / 180° / Macho |

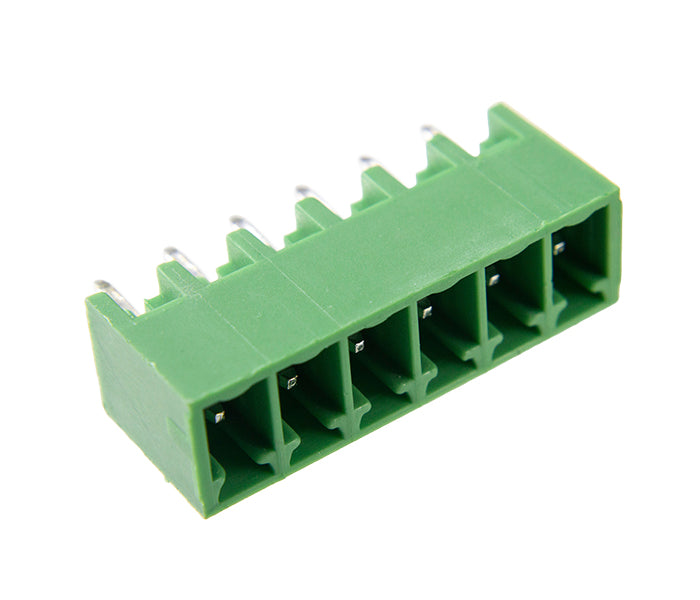

| BR7MC2-06 | 6 Vías / 180° / Macho |

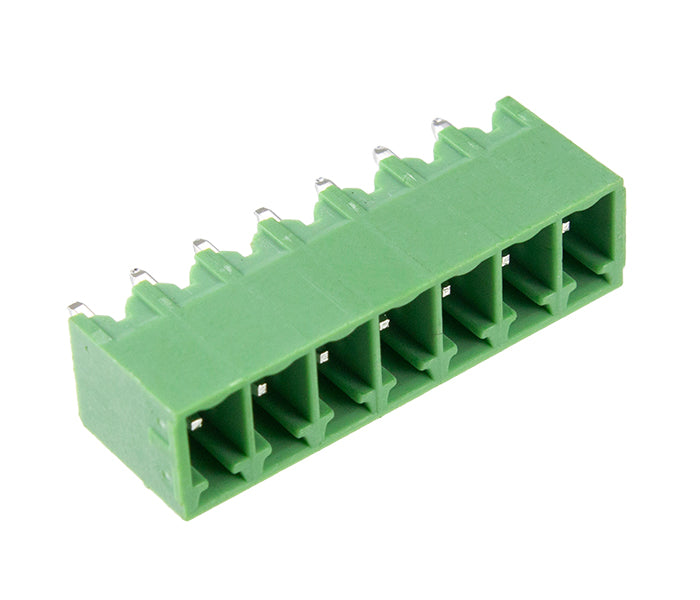

| BR7MC2-07 | 7 Vías / 180° / Macho |

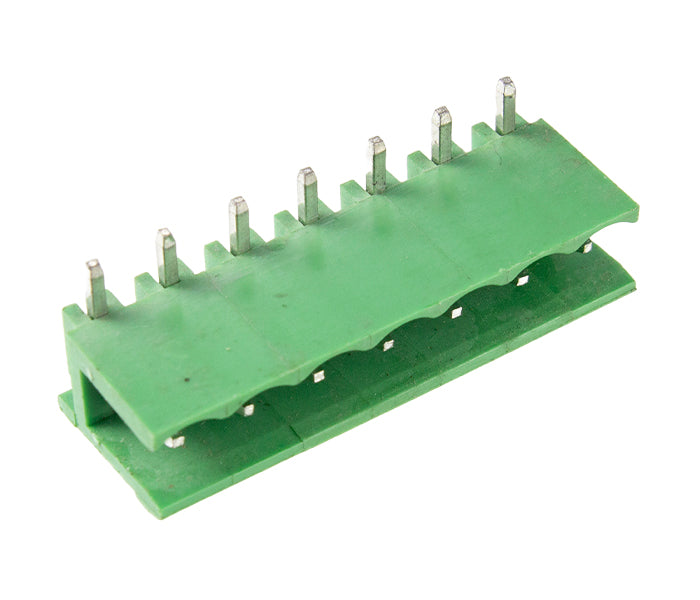

| BR7MC2-08 | 8 Vías / 180° / Macho |

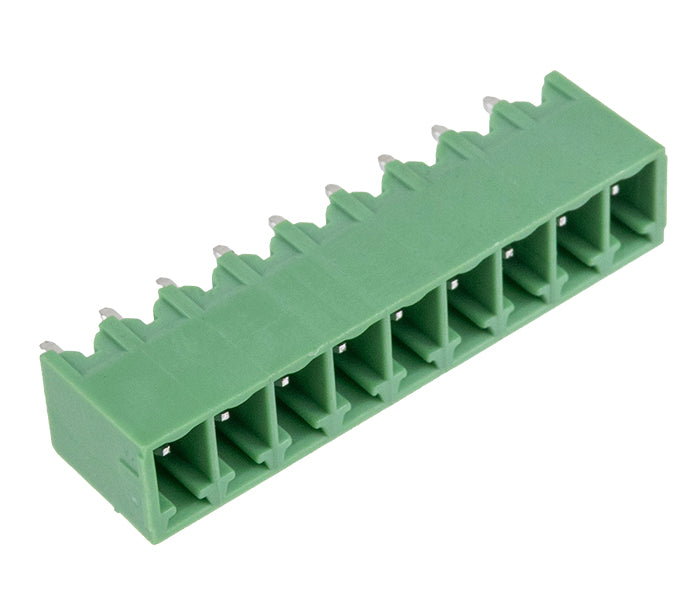

| BR7MC2-09 | 9 Vías / 180° / Macho |

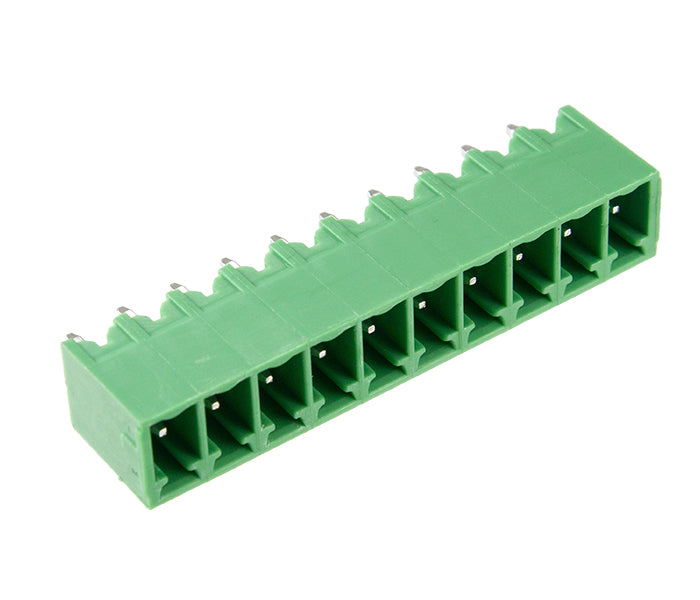

| BR7MC2-10 | 10 Vías / 180° / Macho |

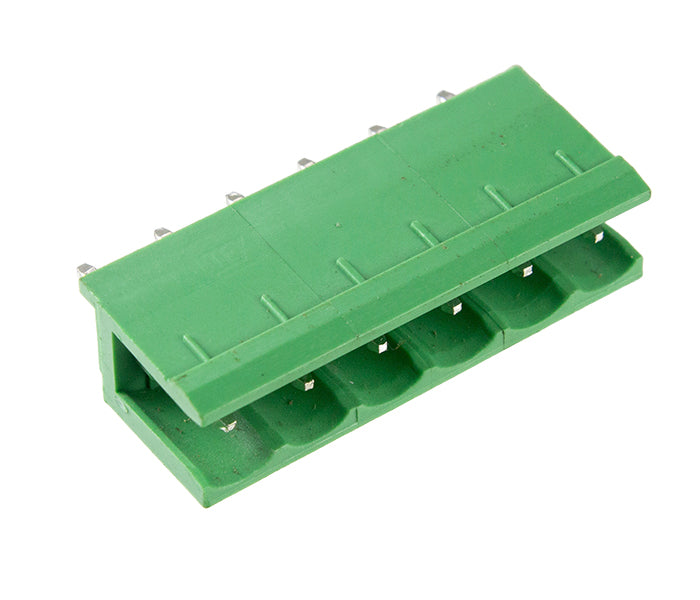

| BR7MC2-11 | 11 Vías / 180° / Macho |

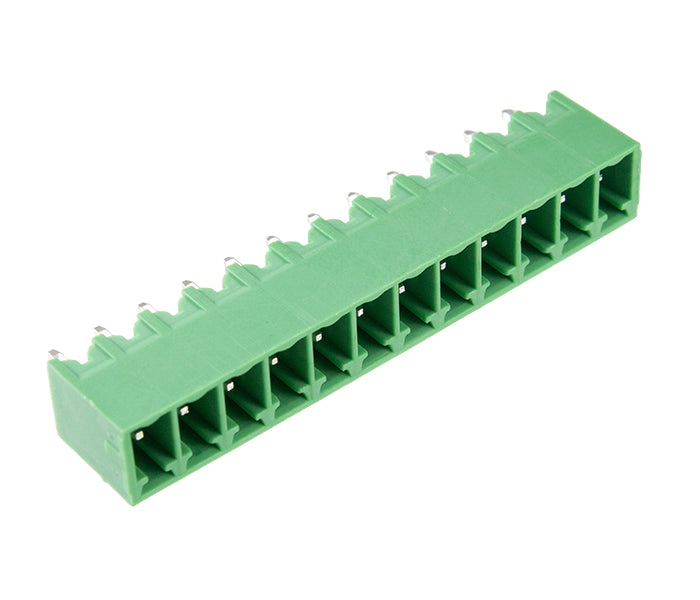

| BR7MC2-12 | 2 Vías / 180° / Macho (BR7MC2-12) |

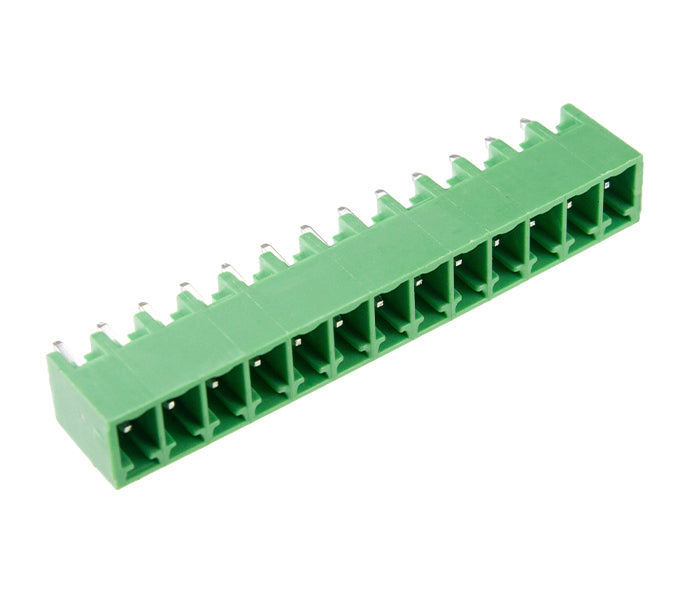

| BR7MC2-13 | 3 Vías / 180° / Macho (BR7MC2-13) |

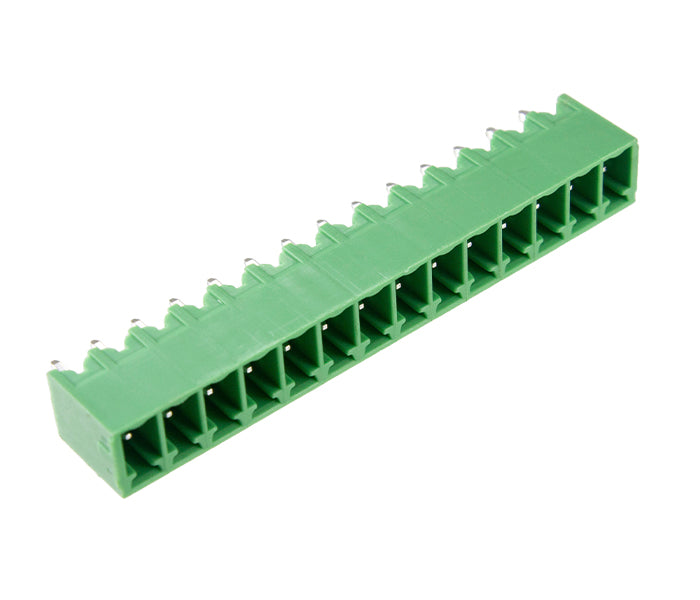

| BR7MC2-14 | 4 Vías / 180° / Macho (BR7MC2-14) |

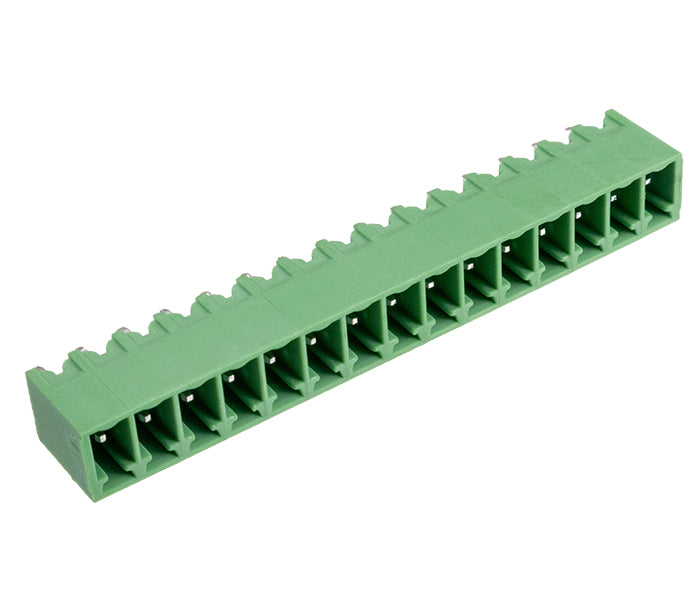

| BR7MC2-15 | 15 Vías / 180° / Macho |

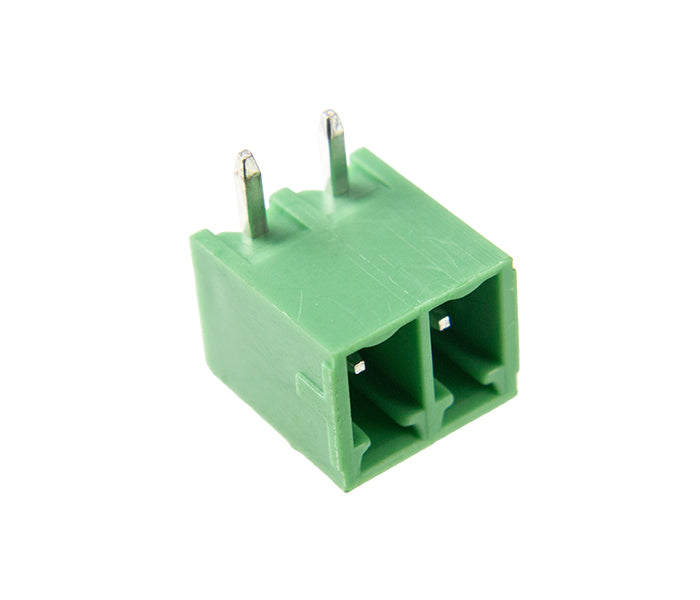

| BR7MN2-02 | 2 Vías / 90° / Macho |

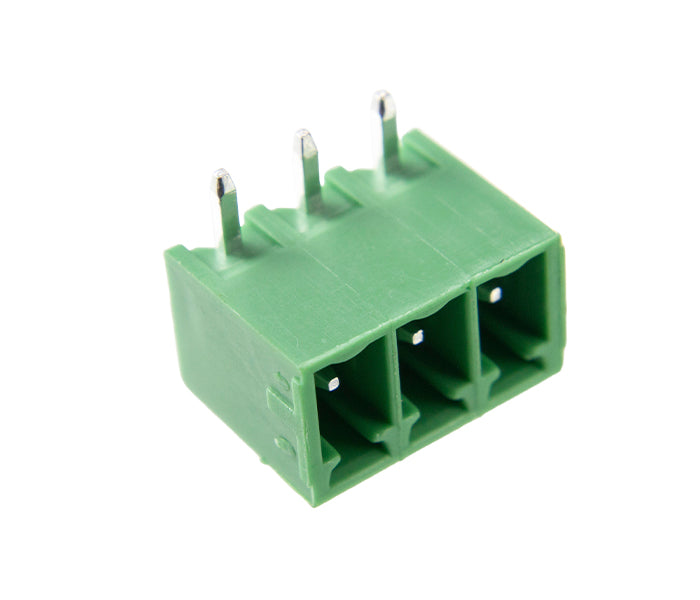

| BR7MN2-03 | 3 Vías / 90° / Macho |

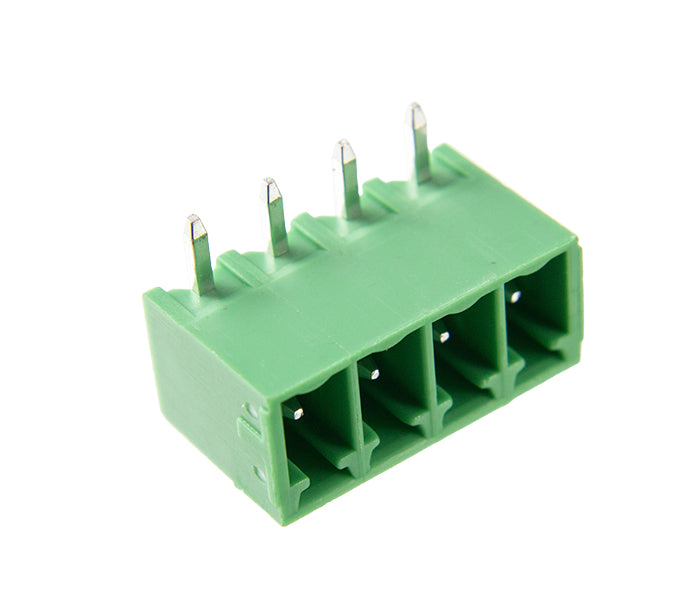

| BR7MN2-04 | 4 Vías / 90° / Macho |

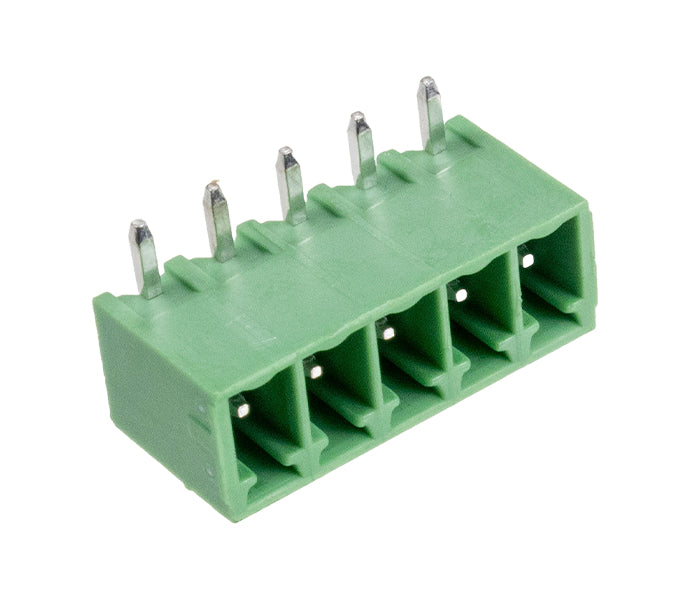

| BR7MN2-05 | 5 Vías / 90° / Macho |
| BR7MN2-06 | 6 Vías / 90° / Macho |
| BR7MN2-07 | 7 Vías / 90° / Macho |

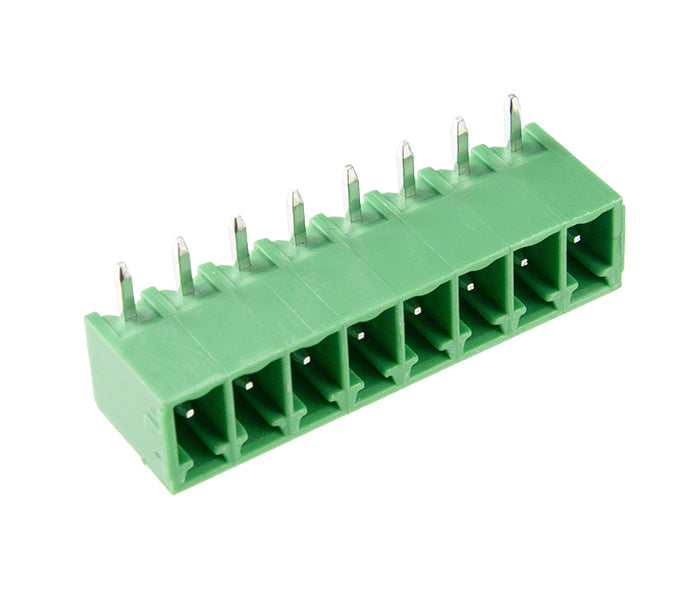

| BR7MN2-08 | 8 Vías / 90° / Macho |

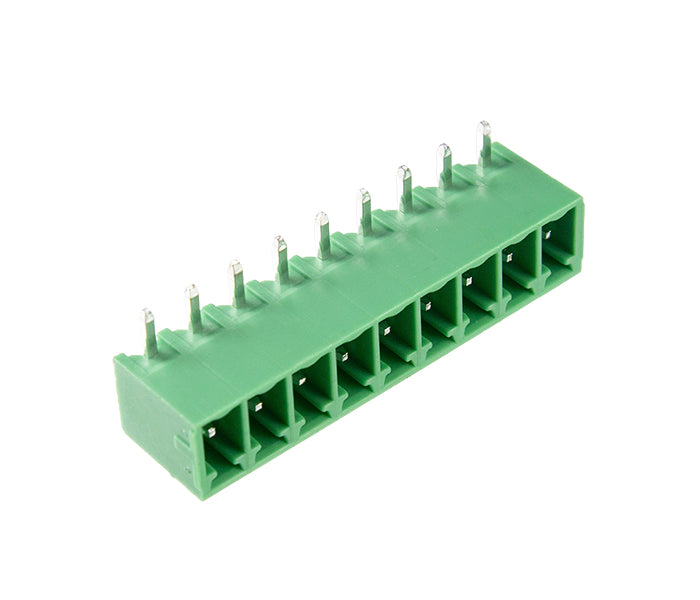

| BR7MN2-09 | 9 Vías / 90° / Macho |

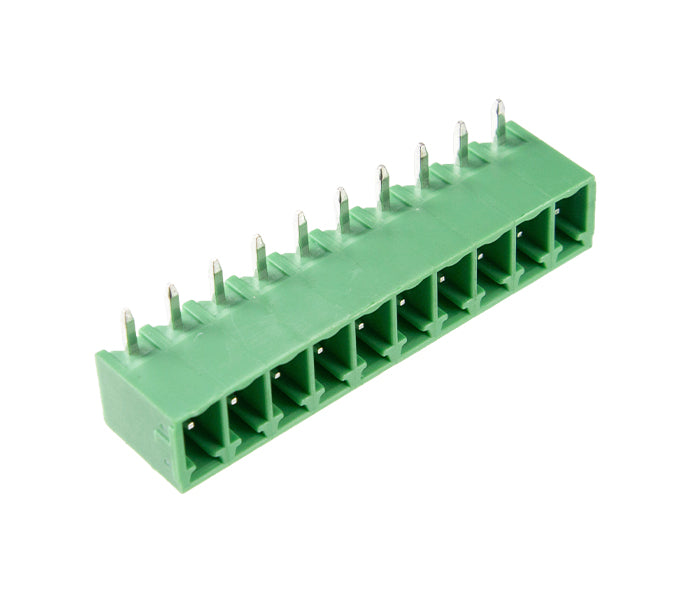

| BR7MN2-10 | 10 Vías / 90° / Macho |

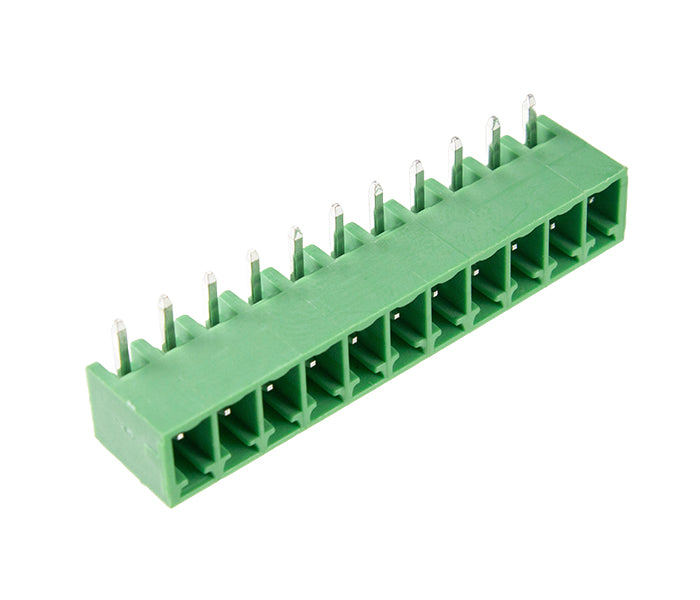

| BR7MN2-11 | 11 Vías / 90° / Macho |

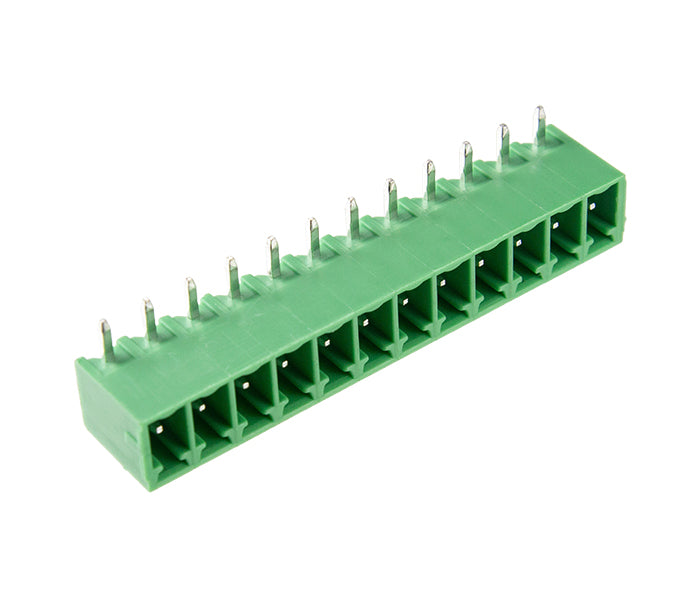

| BR7MN2-12 | 2 Vías / 90° / Macho (BR7MN2-12) |

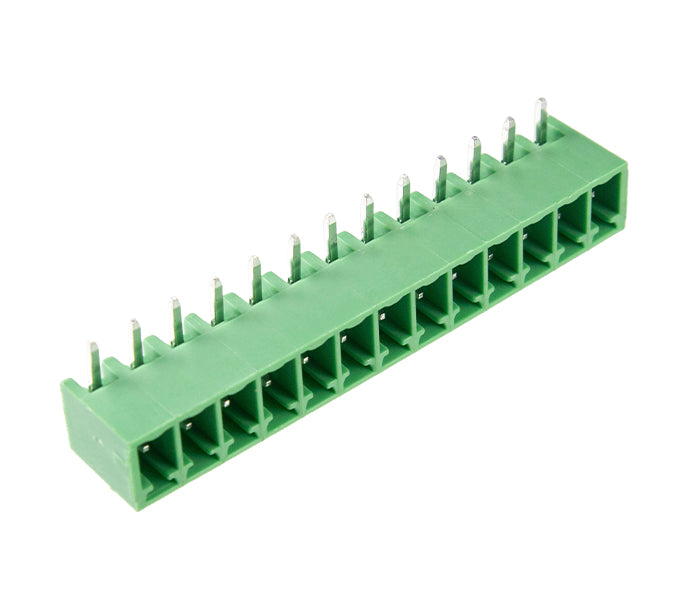

| BR7MN2-13 | 3 Vías / 90° / Macho (BR7MN2-13) |

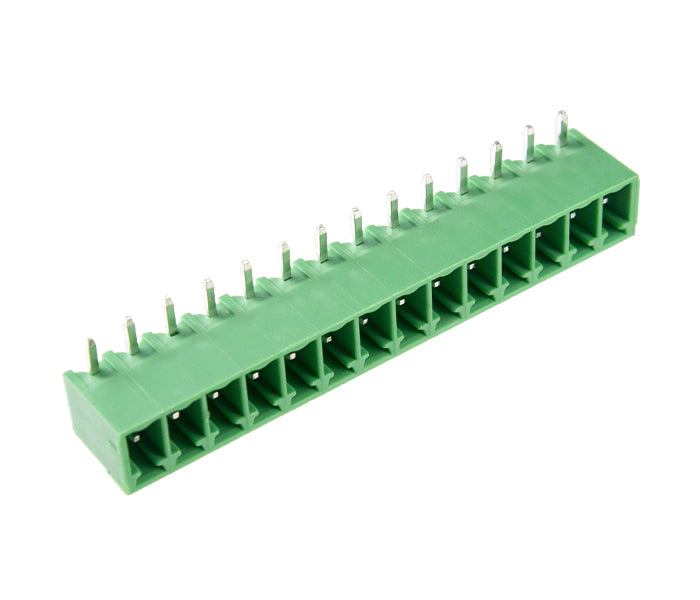

| BR7MN2-14 | 4 Vías / 90° / Macho (BR7MN2-14) |
