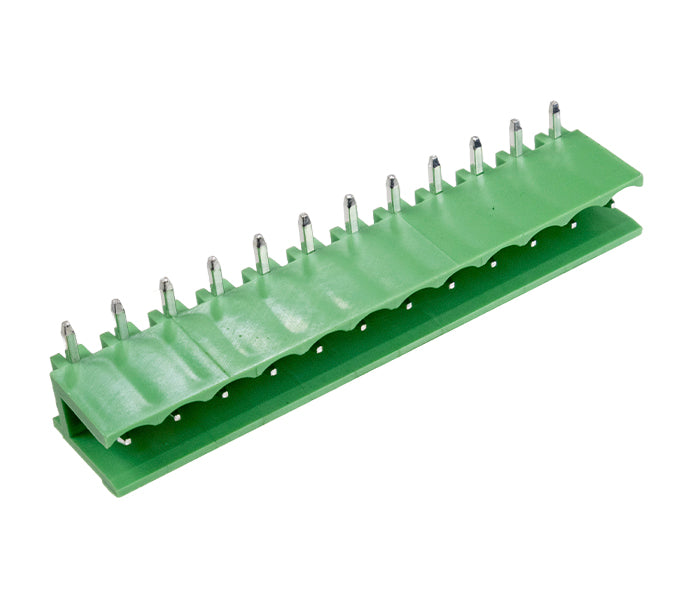

Borne BR8 para PCI

CÓD: BR8F1-02

Descripción

El BR8 es un borne modular robusto, diseñado para conexiones seguras en circuitos eléctricos. Con una capacidad de 15A/300V, cumple con las aplicaciones que requieren mayor corriente y fiabilidad. Su estructura utiliza materiales ignífugos y metales tratados para mayor resistencia y durabilidad. Versátil y práctico, es ideal para montajes industriales y electrónicos con múltiples vías de conexión.

Disponible en versiones macho (180° y 90°) y hembra, con hasta 18 vías
Soporta hasta 15A y 300V, adecuado para aplicaciones de mayor potencia
Cuerpo de PA66 ignífugo, tornillos de acero zincado y contactos metálicos niquelados/estañados
Para cables de 22 a 14 AWG (0,5–2,5mm²), con paso de 5,08mm

Selecciona las opciones siguientes

Lista de códigos

Código	Descripción

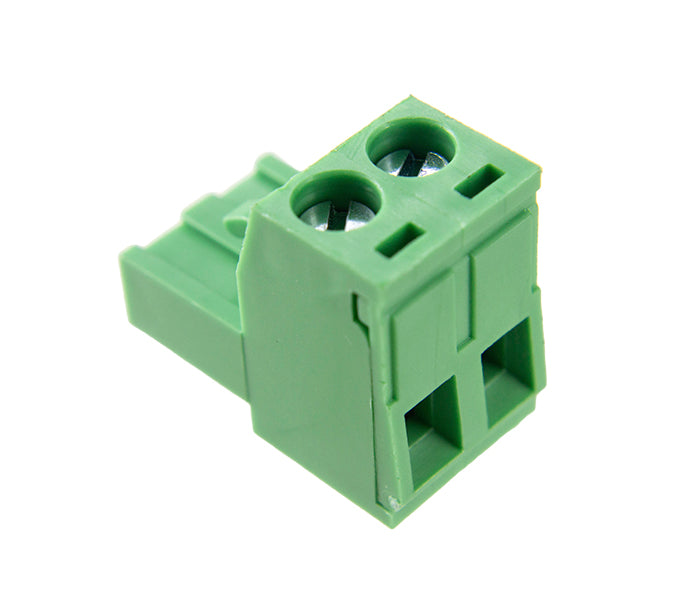

BR8F1-02	Verde / 2 Vías / - Hembra

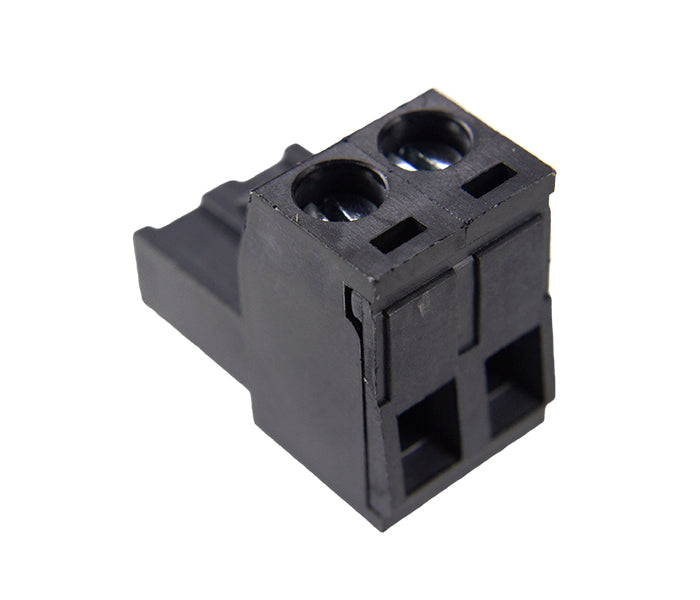

BR8F1-02-P	Negro / 2 Vías / - Hembra

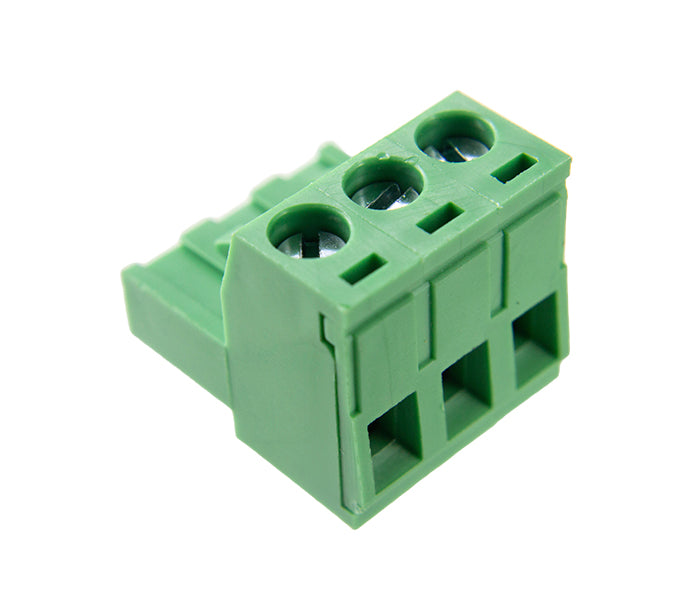

BR8F1-03	Verde / 3 vías / - Hembra

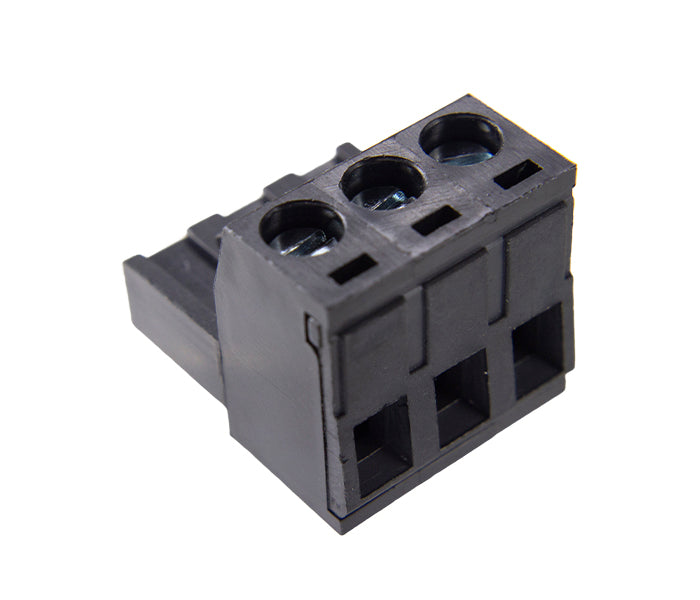

BR8F1-03-P	Negro / 3 vías / - Hembra

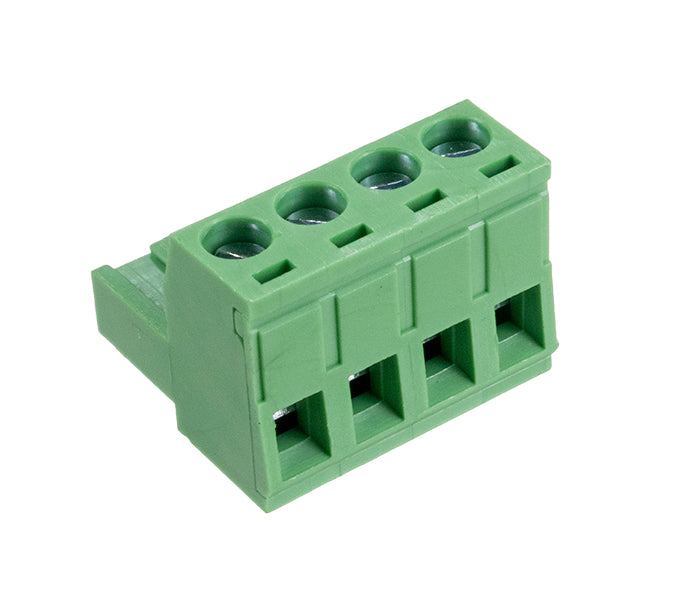

BR8F1-04	Verde / 4 Vías / - Hembra

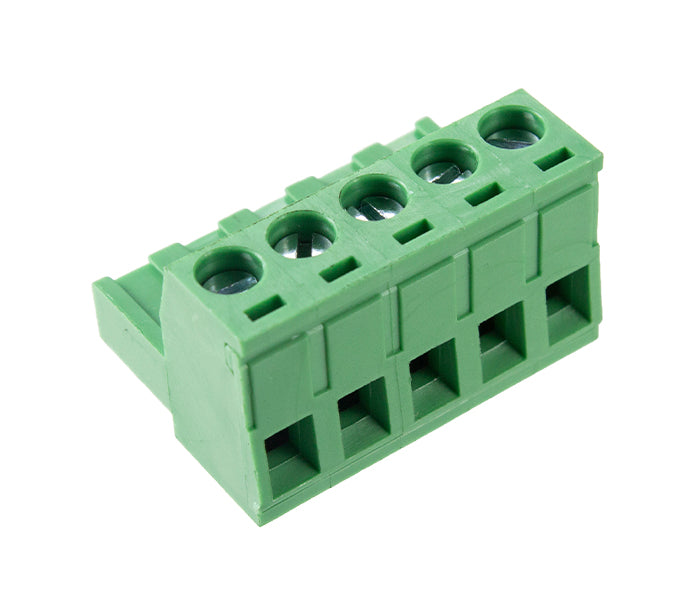

BR8F1-05	Verde / 5 Vías / - Hembra

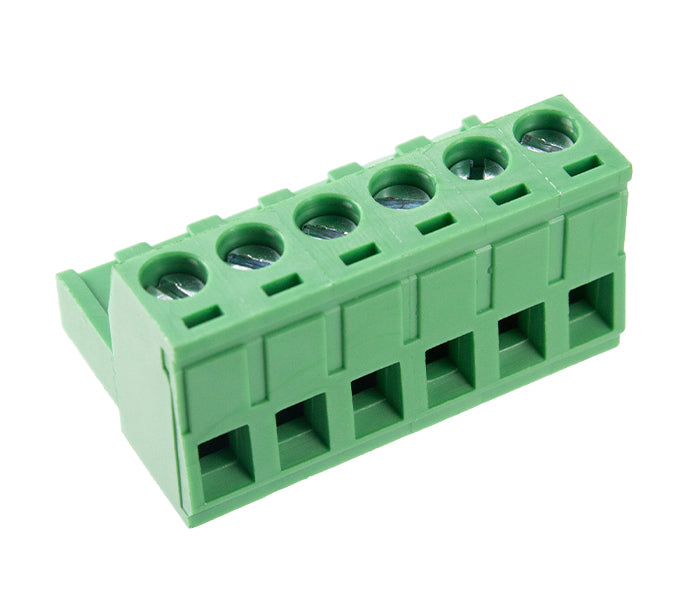

BR8F1-06	Verde / 6 Vías / - Hembra

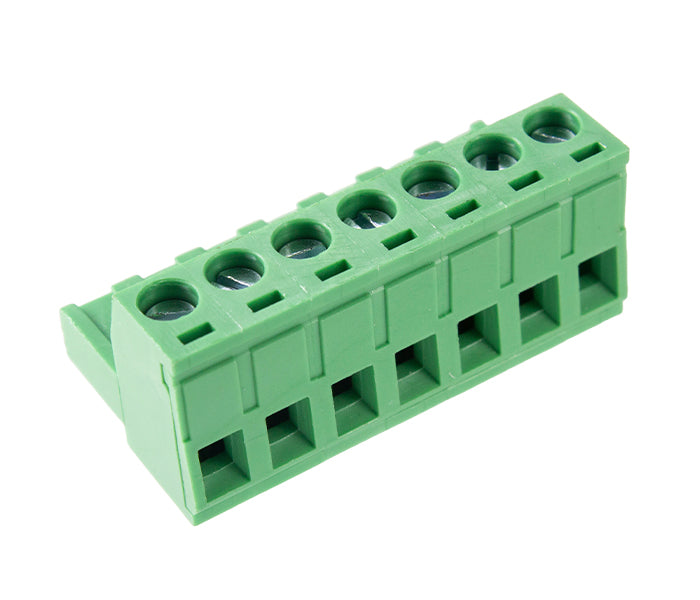

BR8F1-07	Verde / 7 Vías / - Hembra

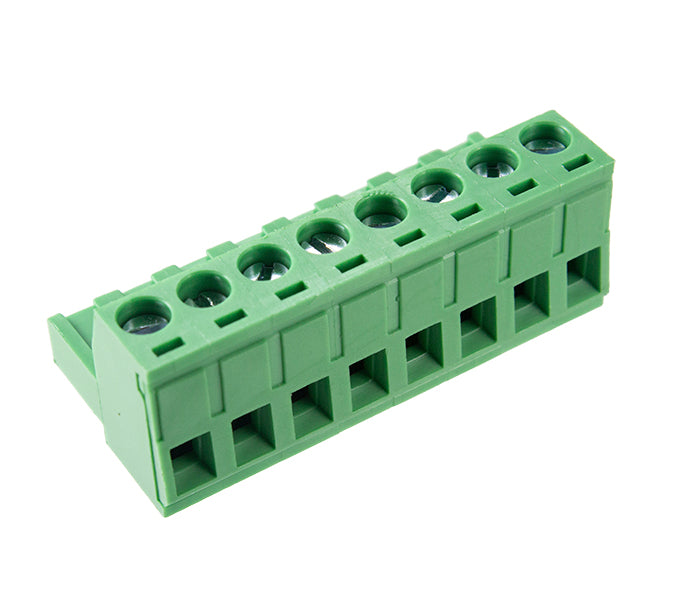

BR8F1-08	Verde / 8 carriles / - Hembra

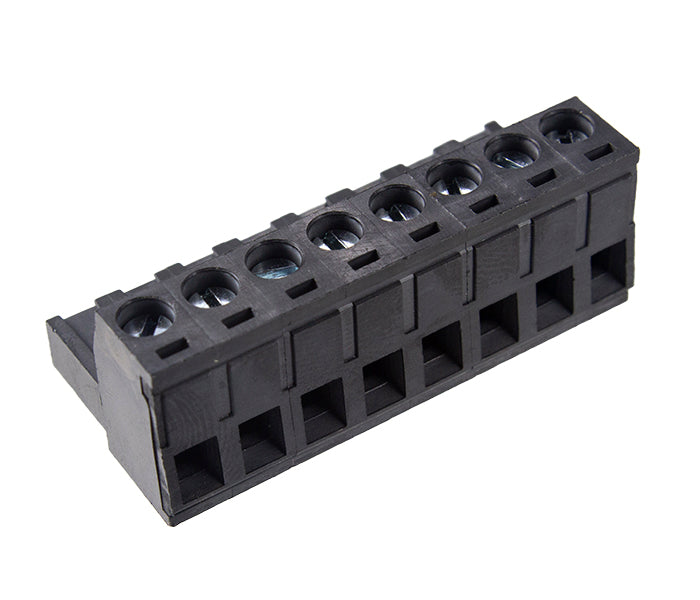

BR8F1-08-P	Negro / 8 carriles / - Hembra

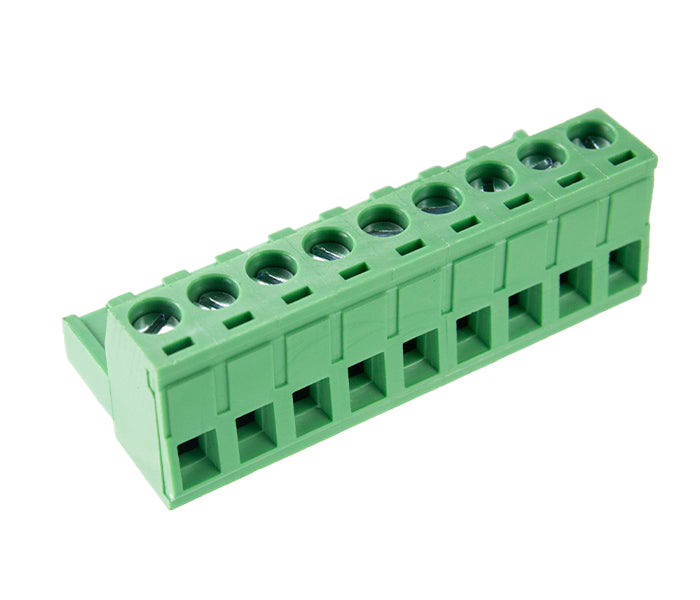

BR8F1-09	Verde / 9 Vías / - Hembra

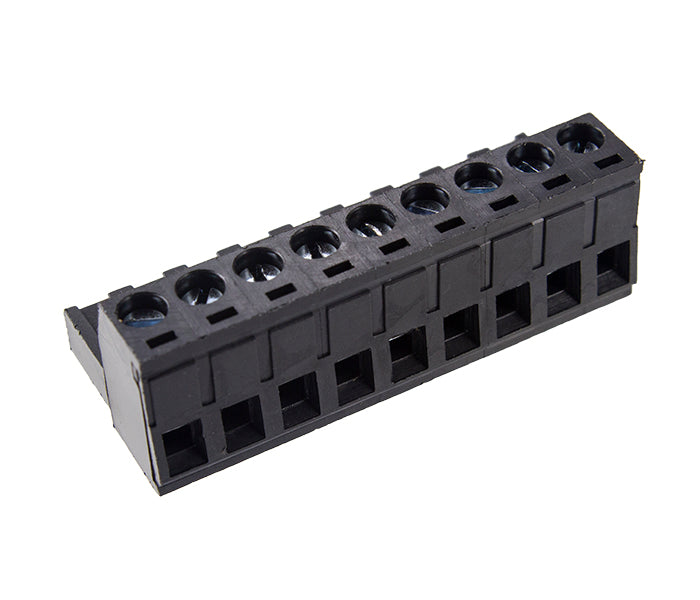

BR8F1-09-P	Negro / 9 Vías / - Hembra

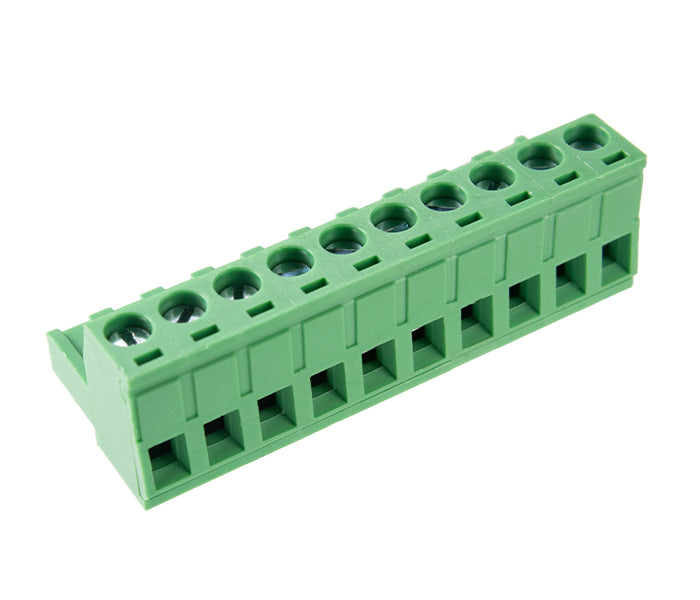

BR8F1-10	Verde / 10 Vías / - Hembra

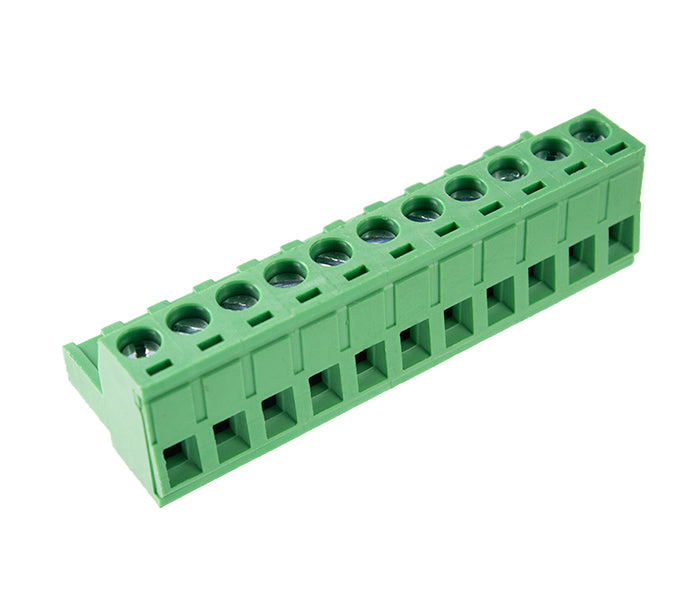

BR8F1-11	Verde / 11 Vías / - Hembra

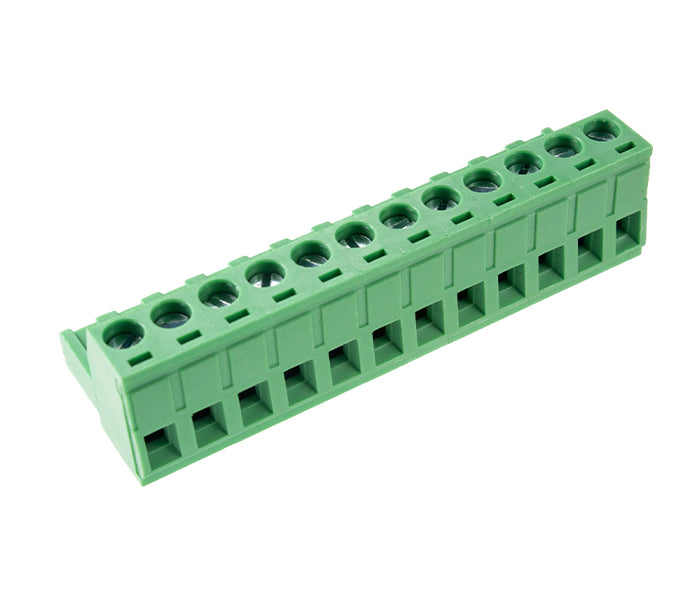

BR8F1-12	Verde / 2 Vías / - · Hembra (BR8F1-12)

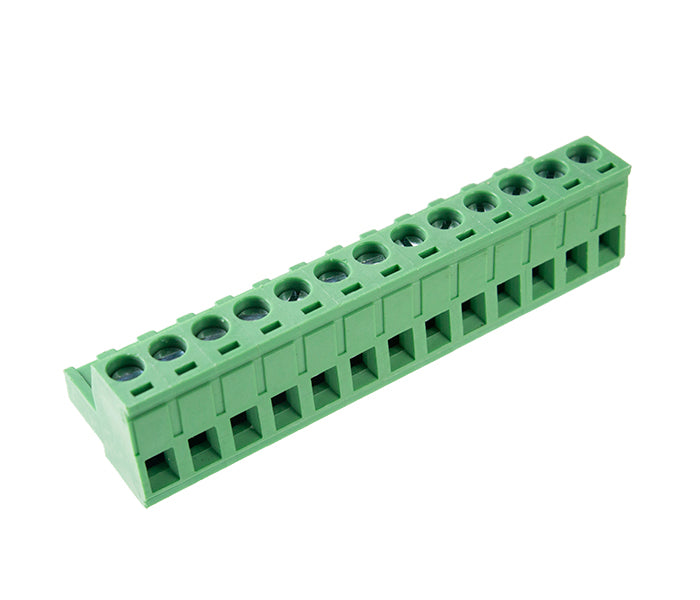

BR8F1-13	Verde / 3 vías / - · Hembra (BR8F1-13)

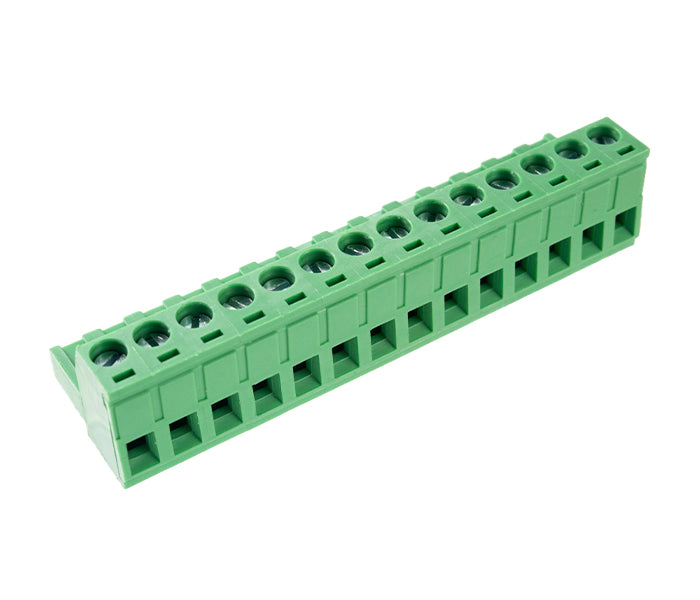

BR8F1-14	Verde / 4 Vías / - · Hembra (BR8F1-14)

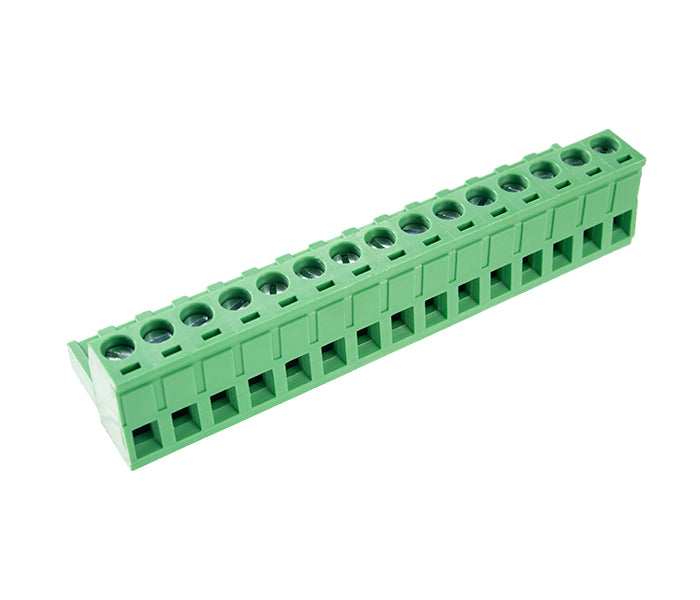

BR8F1-15	Verde / 15 Vías / - Hembra

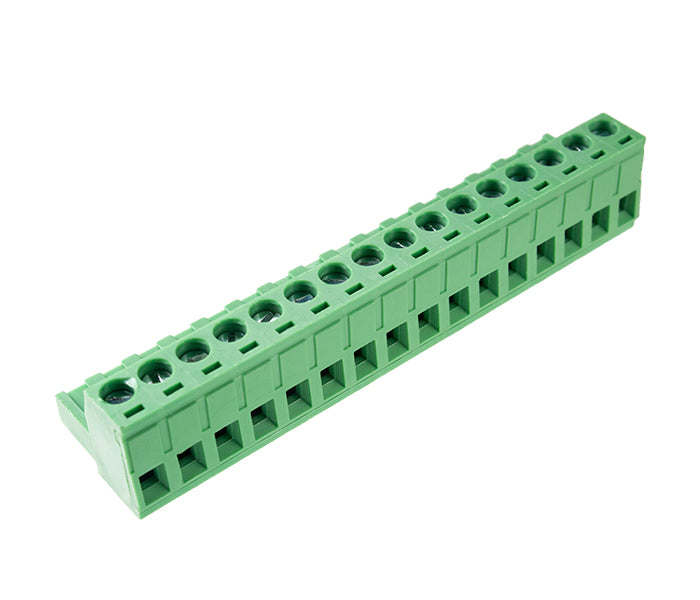

BR8F1-16	Verde / 16 Vías / - Hembra

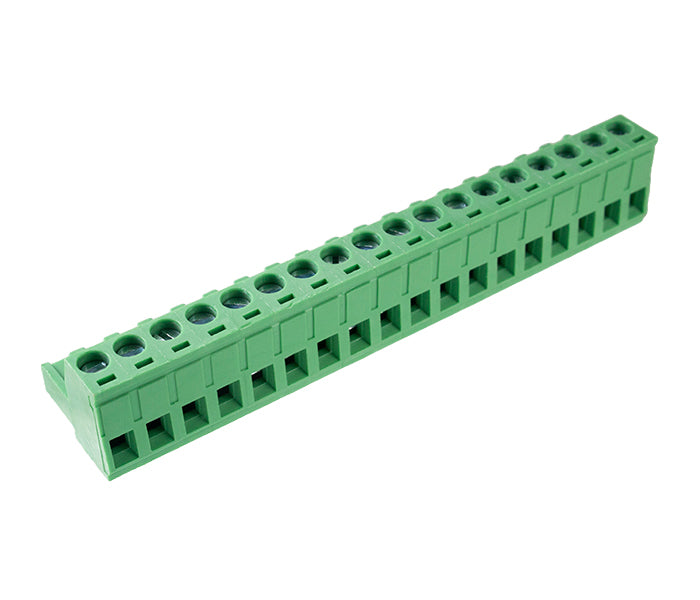

BR8F1-18	Verde / 18 Vías / - Hembra
BR8F1-20	Verde / 20 Vías / - Hembra

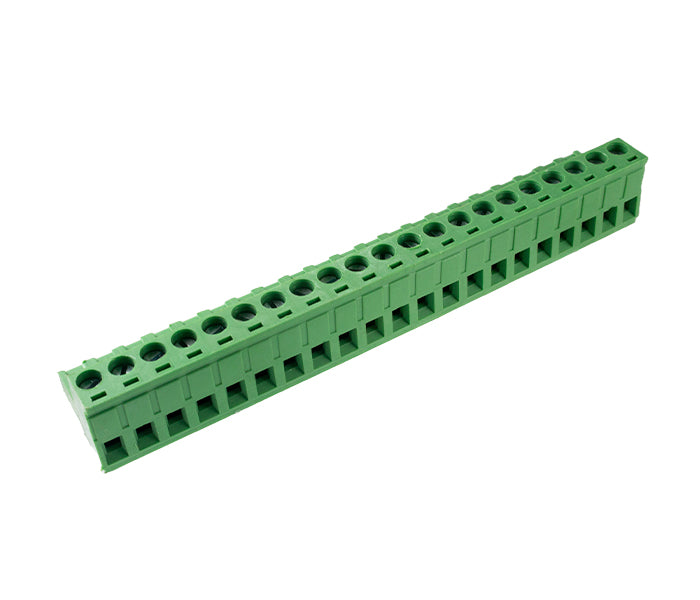

BR8F1-21	Verde / 21 Vías / - Hembra

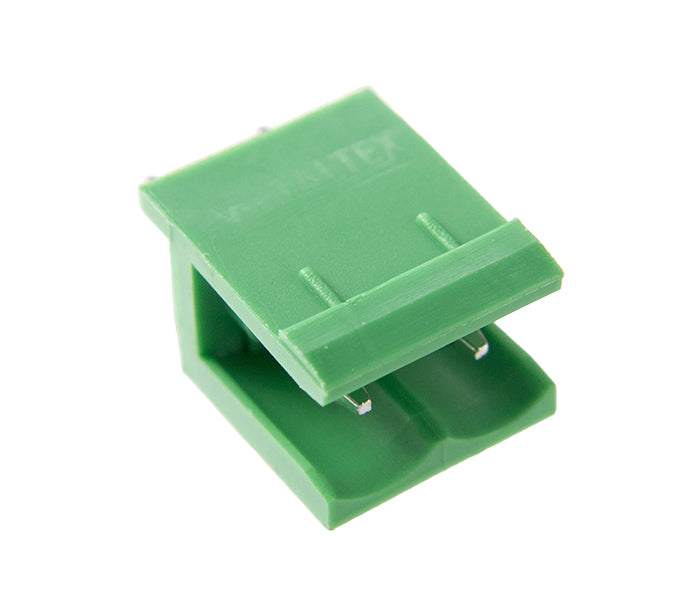

BR8MC1-02	Verde / 2 Vías / 180° · Macho

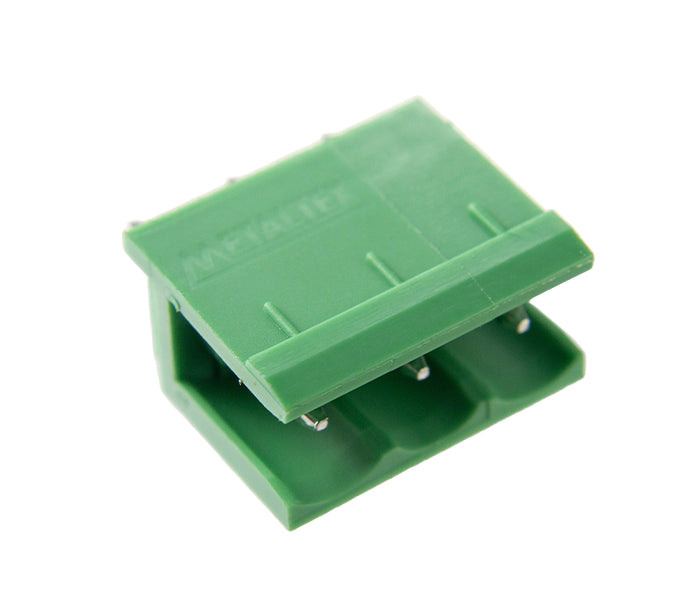

BR8MC1-03	Verde / 3 vías / 180° · Macho

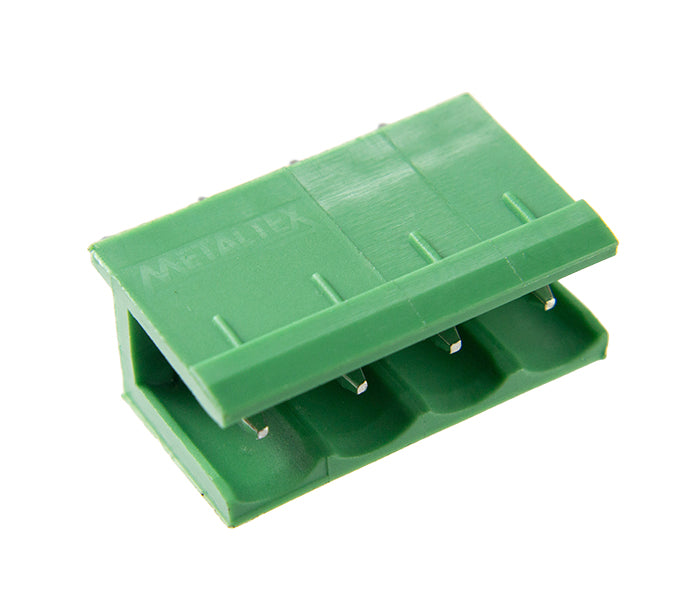

BR8MC1-04	Verde / 4 Vías / 180° · Macho

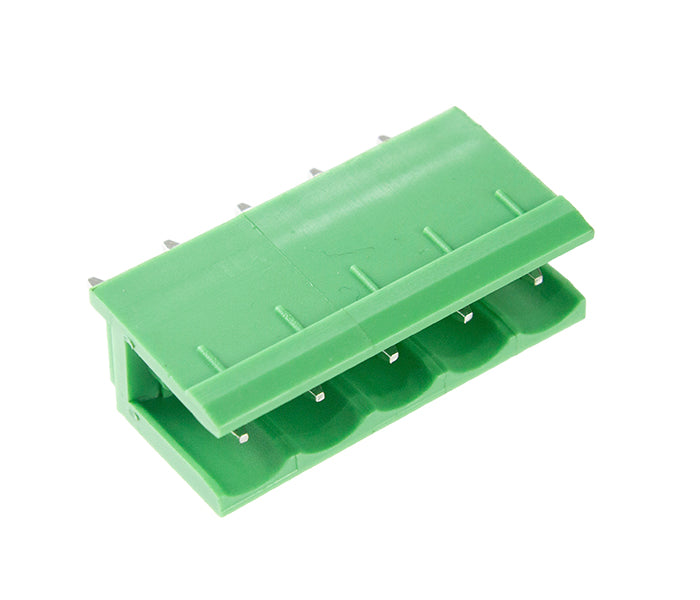

BR8MC1-05	Verde / 5 Vías / 180° · Macho

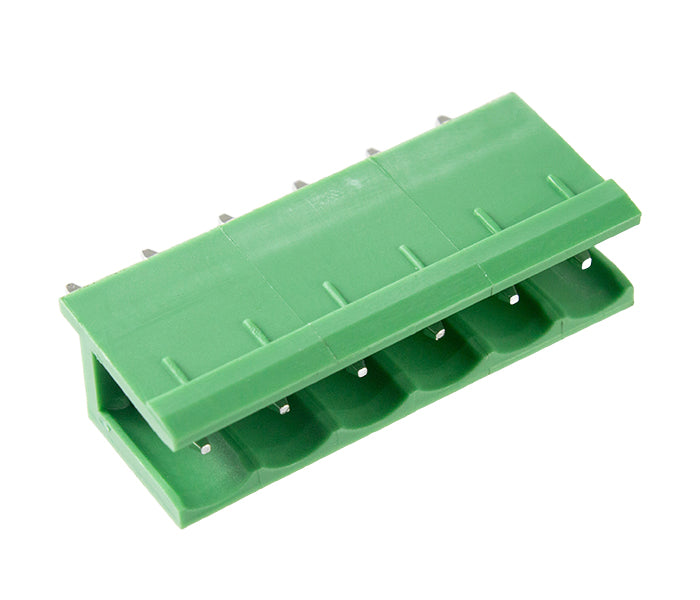

BR8MC1-06	Verde / 6 Vías / 180° · Macho

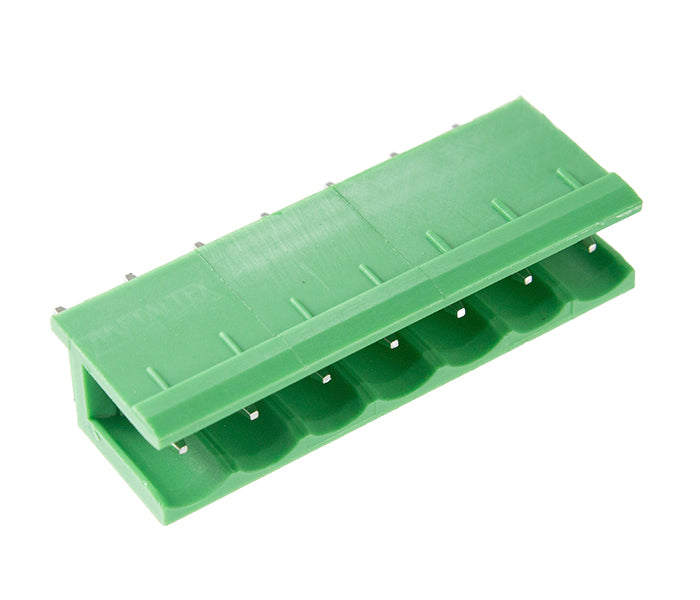

BR8MC1-07	Verde / 7 Vías / 180° · Macho

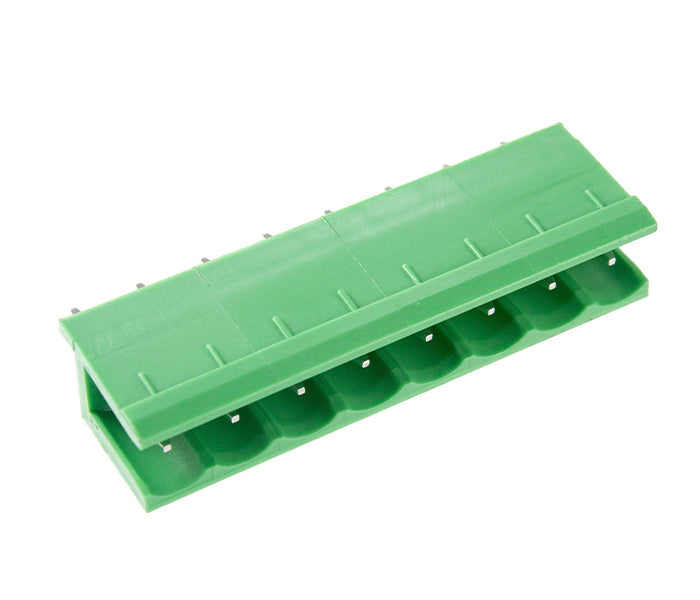

BR8MC1-08	Verde / 8 carriles / 180° · Macho

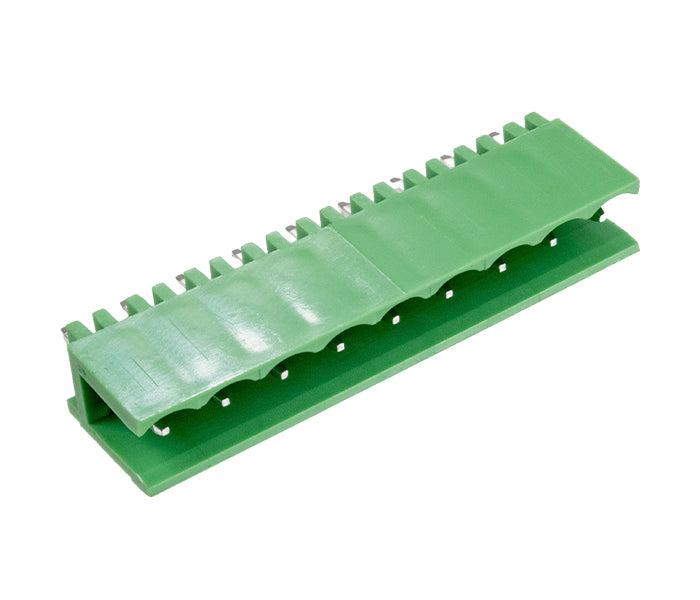

BR8MC1-09	Verde / 9 Vías / 180° · Macho

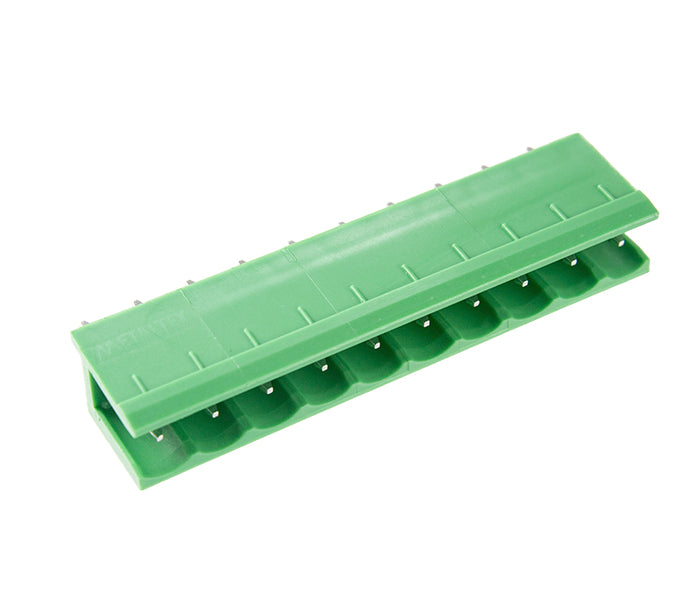

BR8MC1-10	Verde / 10 Vías / 180° · Macho

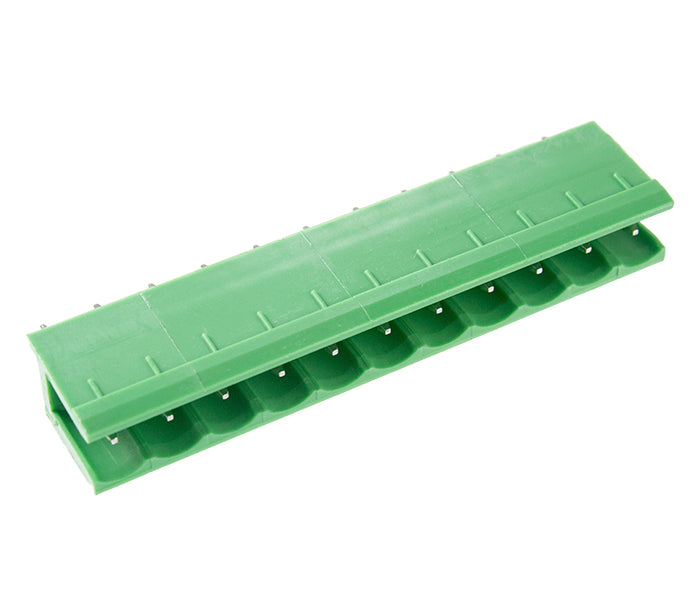

BR8MC1-11	Verde / 11 Vías / 180° · Macho

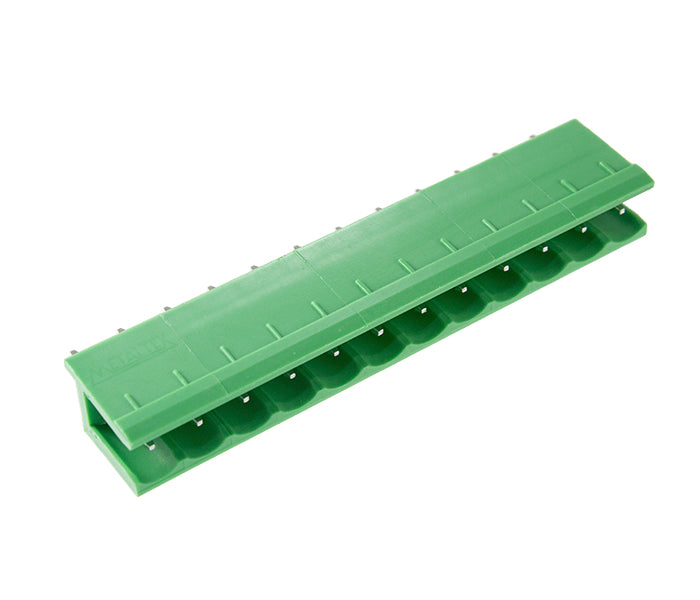

BR8MC1-12	Verde / 2 Vías / 180° · Macho (BR8MC1-12)

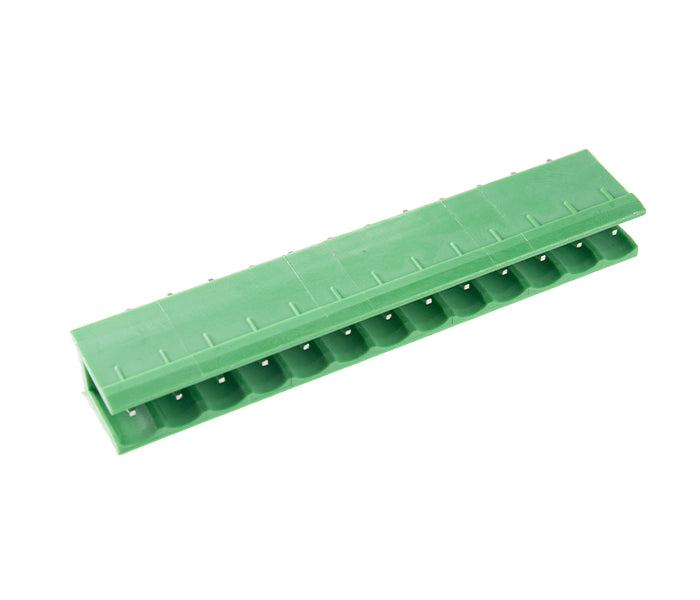

BR8MC1-13	Verde / 3 vías / 180° · Macho (BR8MC1-13)

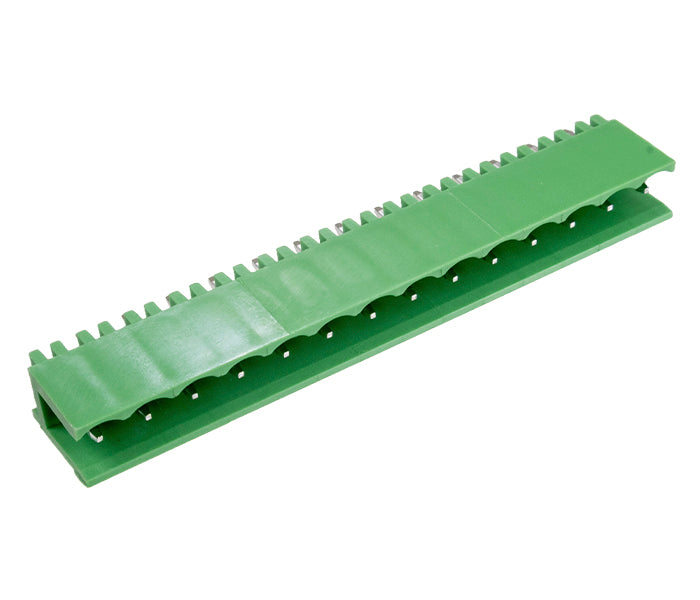

BR8MC1-14	Verde / 4 Vías / 180° · Macho (BR8MC1-14)

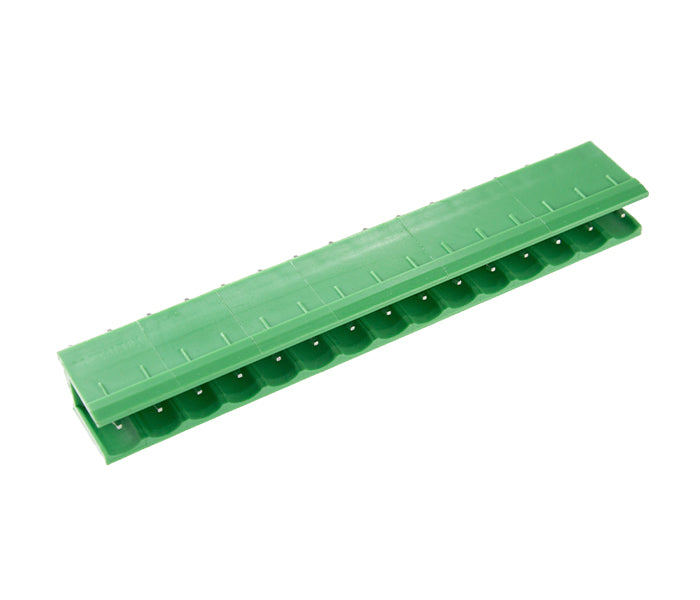

BR8MC1-15	Verde / 15 Vías / 180° · Macho

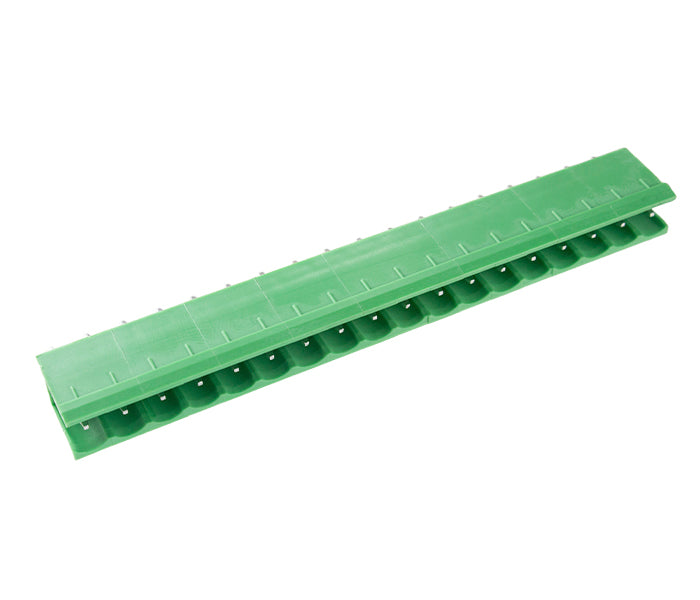

BR8MC1-18	Verde / 18 Vías / 180° · Macho

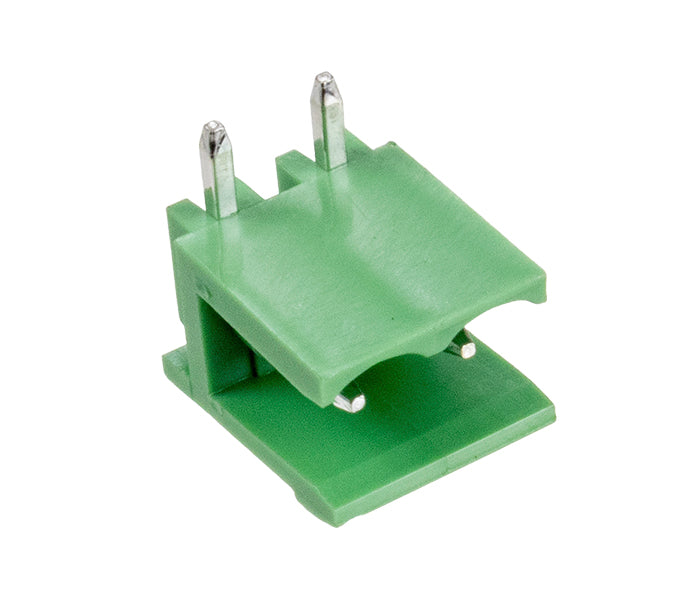

BR8MN1-02	Verde / 2 Vías / 90° · Macho

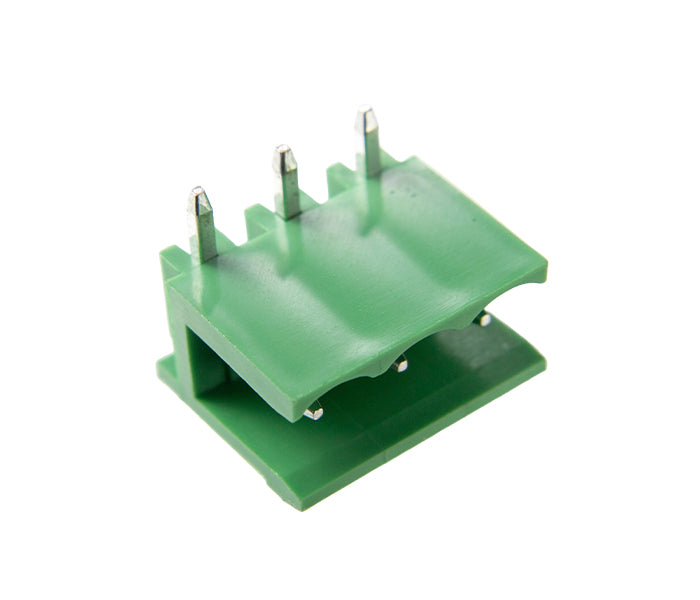

BR8MN1-03	Verde / 3 vías / 90° · Macho

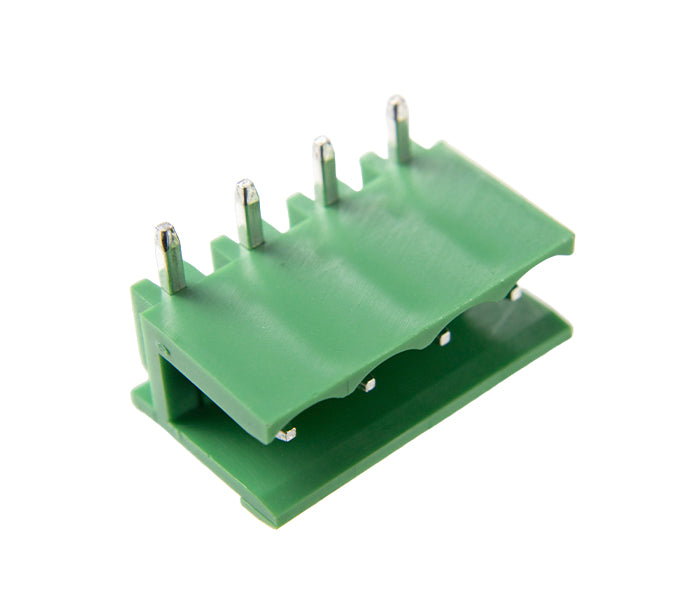

BR8MN1-04	Verde / 4 Vías / 90° · Macho

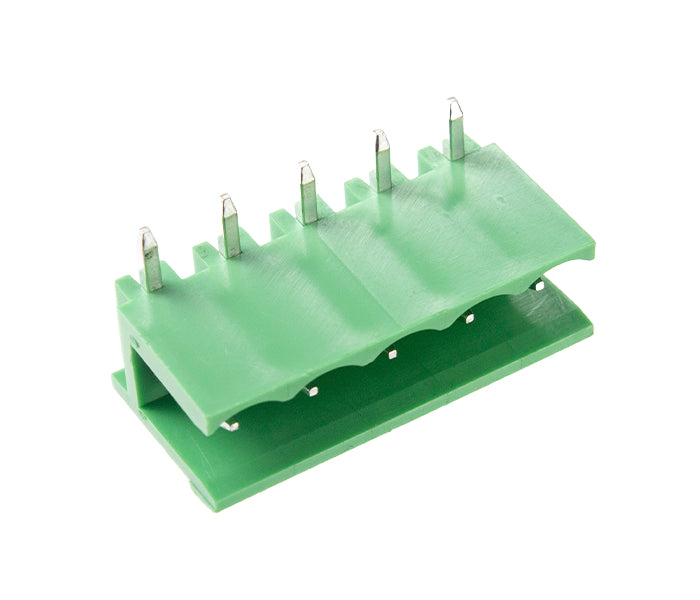

BR8MN1-05	Verde / 5 Vías / 90° · Macho

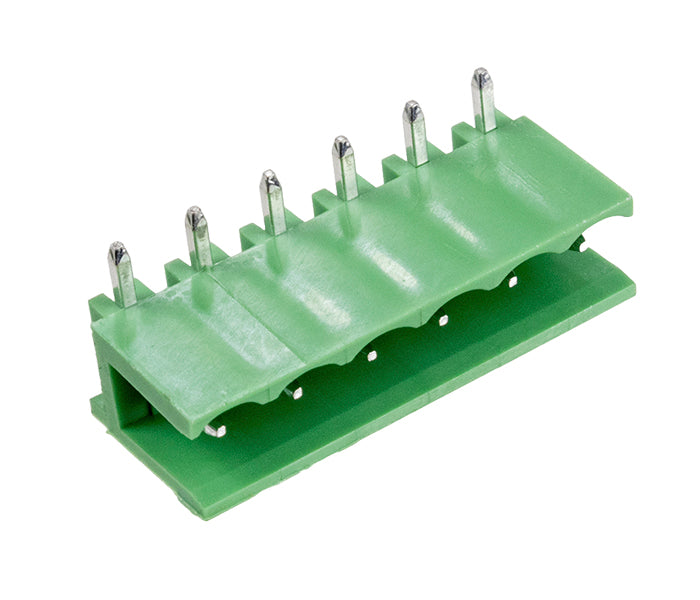

BR8MN1-06	Verde / 6 Vías / 90° · Macho

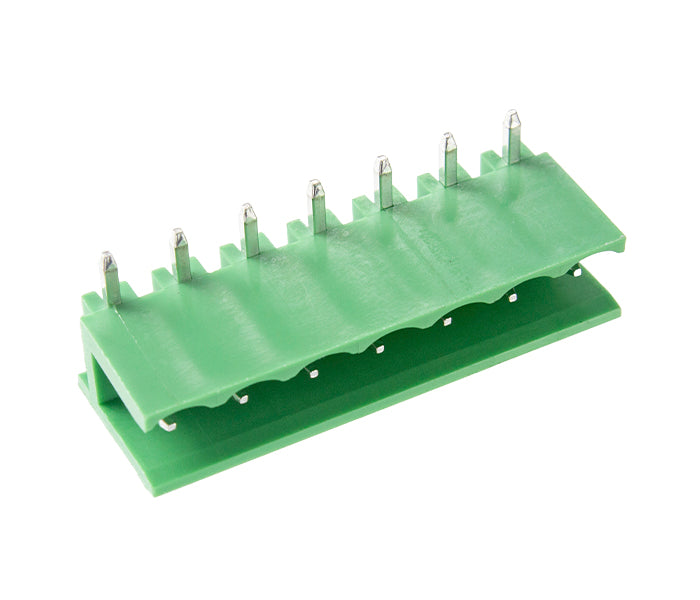

BR8MN1-07	Verde / 7 Vías / 90° · Macho

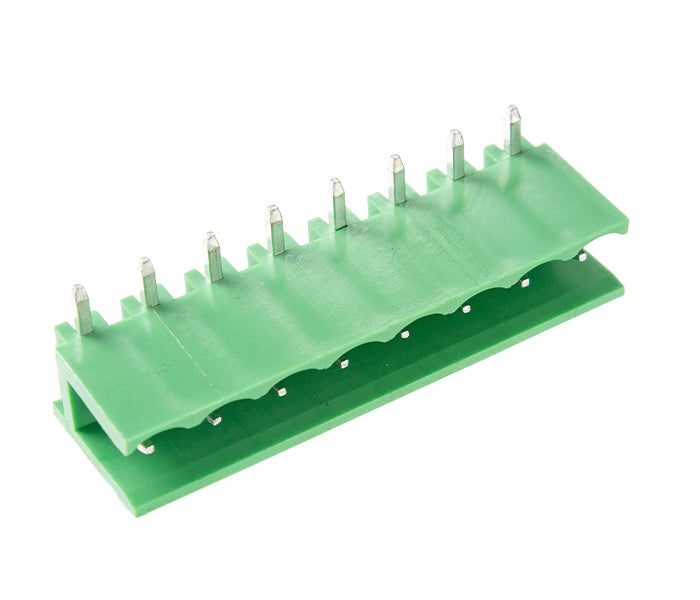

BR8MN1-08	Verde / 8 carriles / 90° · Macho

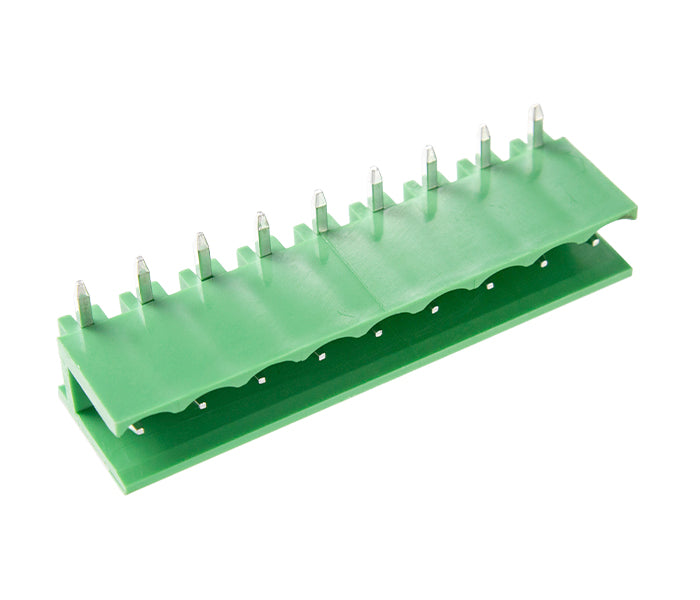

BR8MN1-09	Verde / 9 Vías / 90° · Macho

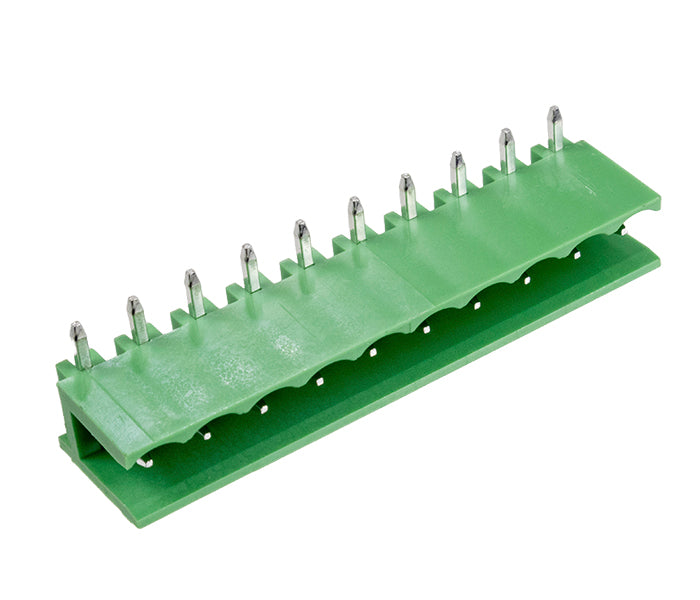

BR8MN1-10	Verde / 10 Vías / 90° · Macho

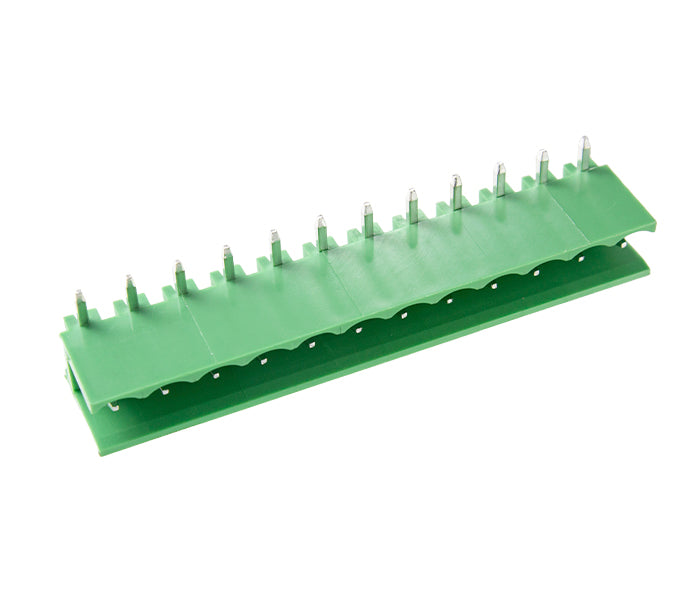

BR8MN1-11	Verde / 11 Vías / 90° · Macho
BR8MN1-12	Verde / 2 Vías / 90° · Macho (BR8MN1-12)

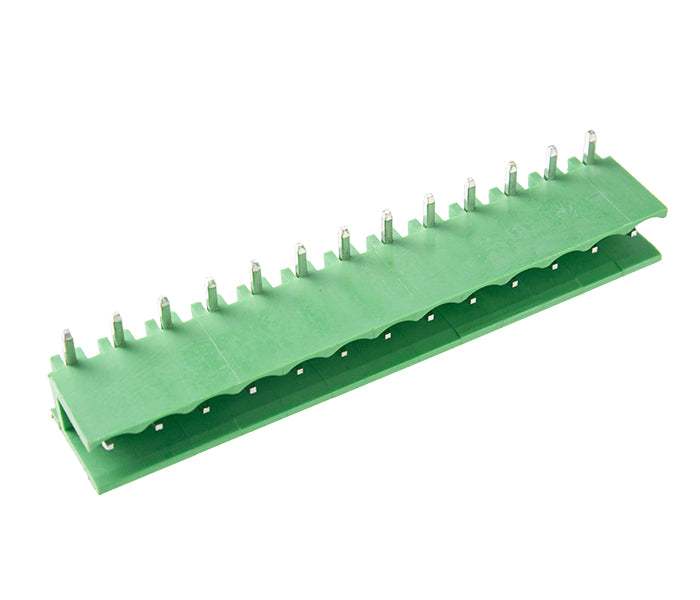

BR8MN1-13	Verde / 3 vías / 90° · Macho (BR8MN1-13)

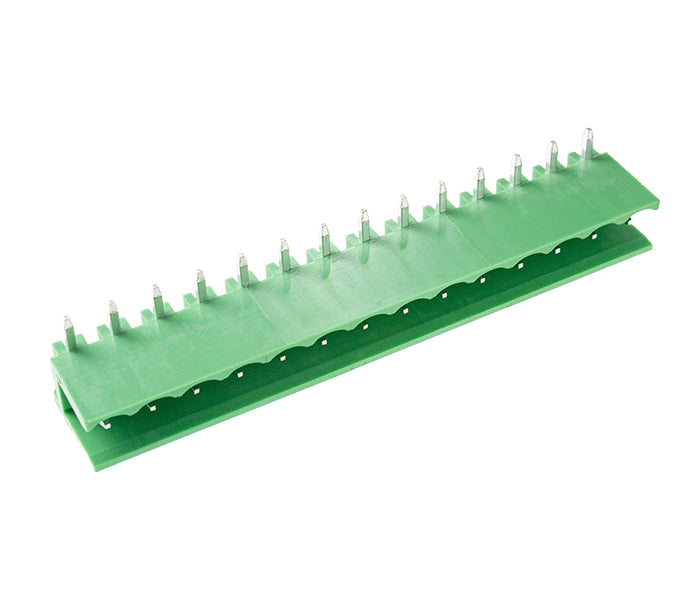

BR8MN1-14	Verde / 4 Vías / 90° · Macho (BR8MN1-14)

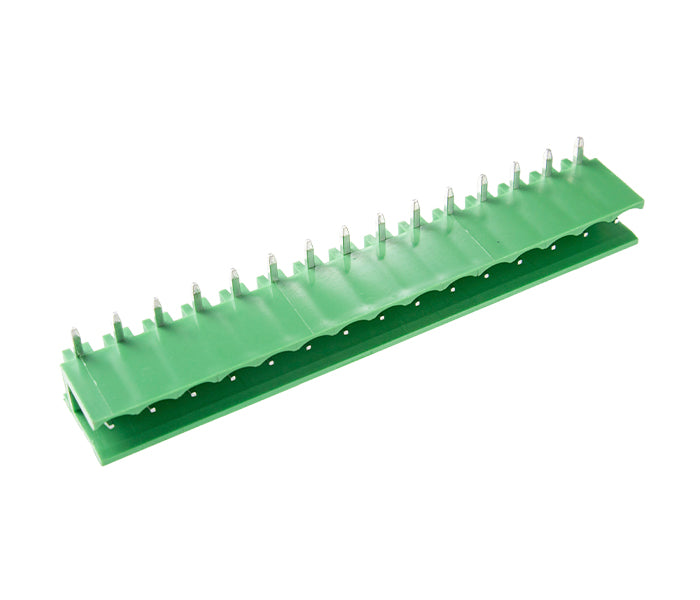

BR8MN1-15	Verde / 15 Vías / 90° · Macho

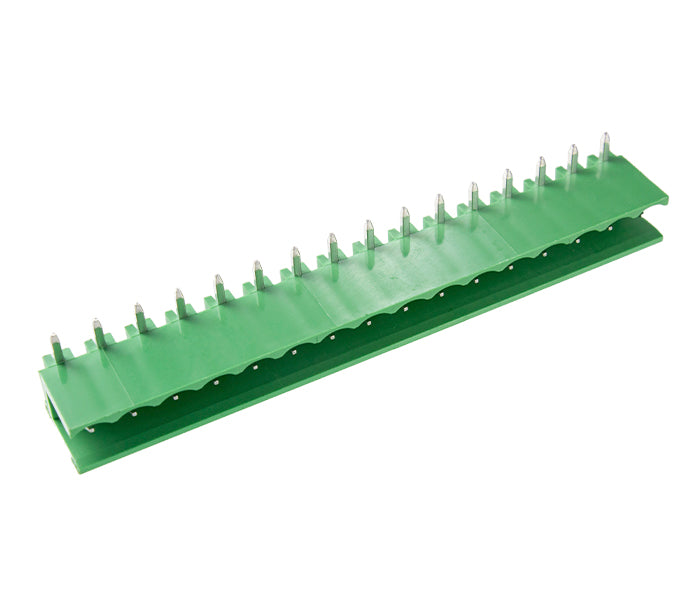

BR8MN1-16	Verde / 16 Vías / 90° · Macho

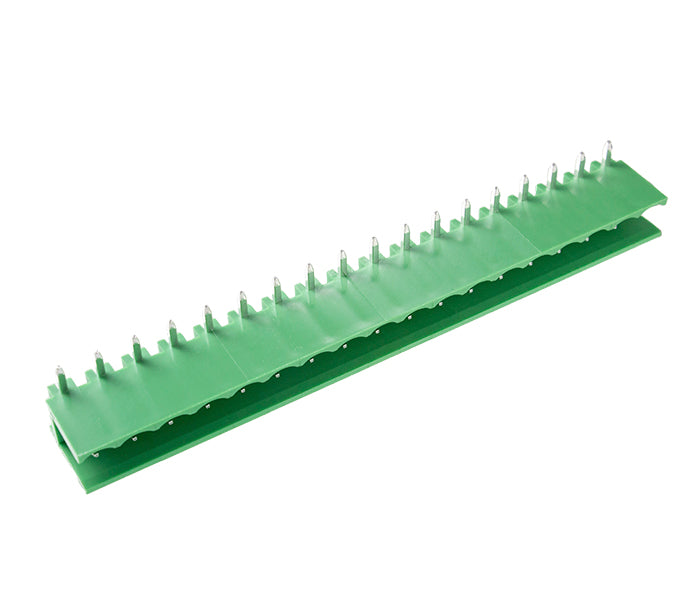

BR8MN1-18	Verde / 18 Vías / 90° · Macho
BR8MN1L-02	Verde / 2 Vías / 90° Lateral Cerrada · Macho

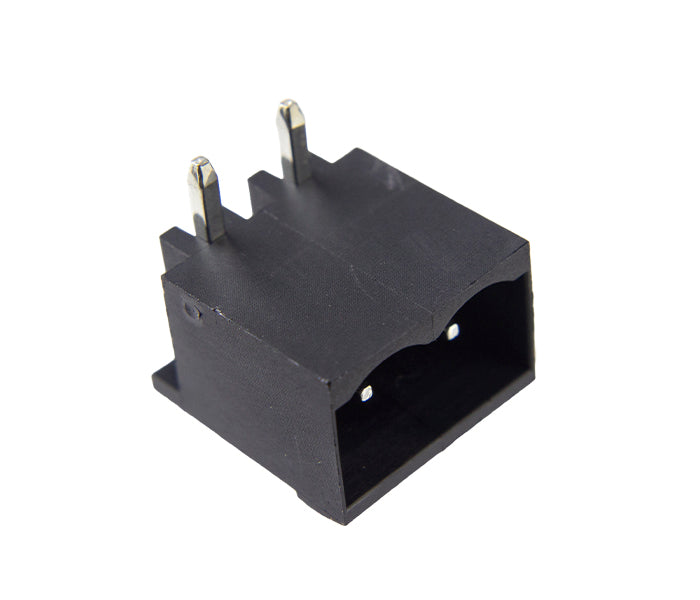

BR8MN1L-02-P	Negro / 2 Vías / 90° Lateral Cerrada · Macho

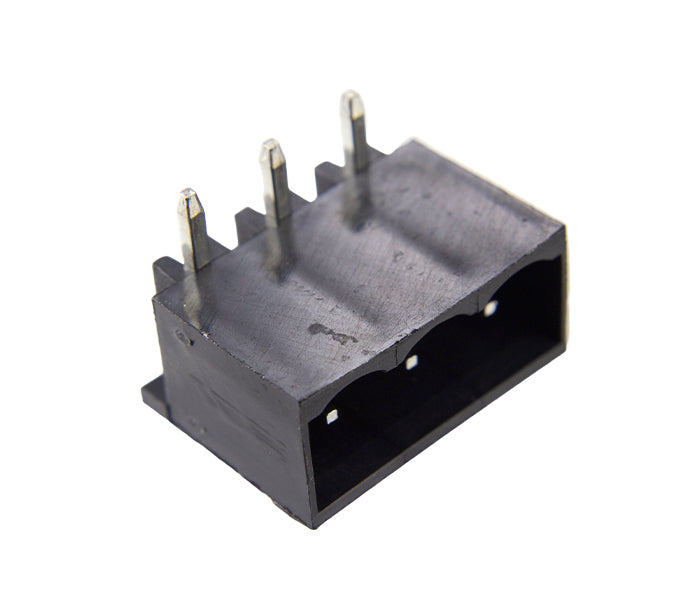

BR8MN1L-03-P	Negro / 3 vías / 90° Lateral Cerrada · Macho

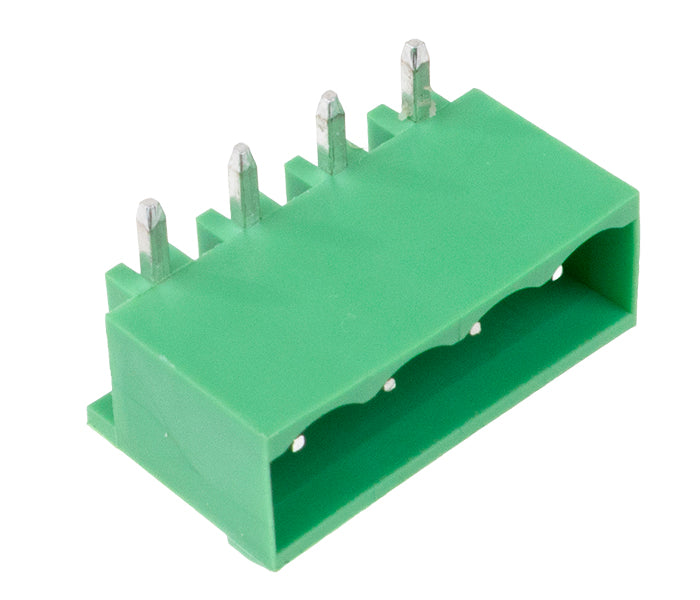

BR8MN1L-04	Verde / 4 Vías / 90° Lateral Cerrada · Macho
BR8MN1L-08-P	Negro / 8 carriles / 90° Lateral Cerrada · Macho

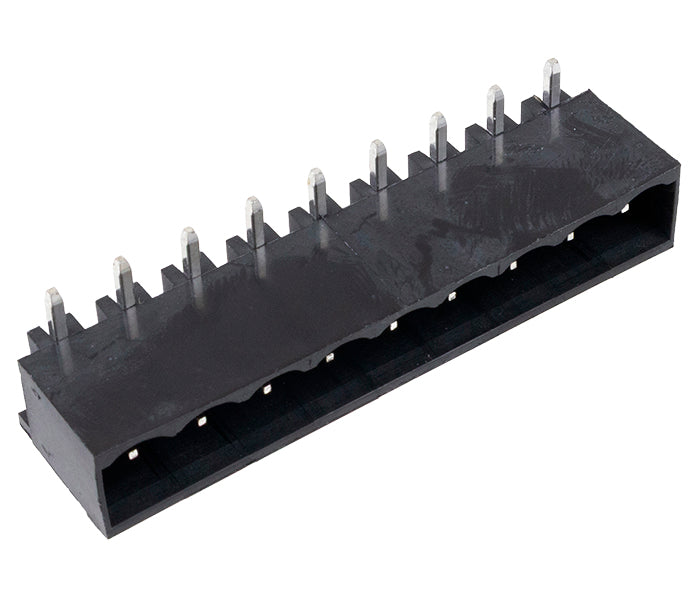

BR8MN1L-09-P	Negro / 9 Vías / 90° Lateral Cerrada · Macho
