Conector DB para Cable Plano DBC
CÓD: DBCF-09
Descripción
Descripción
El conector DB para cable plano es ideal para aplicaciones de red y electrónica. Disponible en versiones macho y hembra, con hasta 37 contactos. Soporta hasta 3A y 250V, garantizando fiabilidad eléctrica. Construido con materiales reforzados, ofrece durabilidad y precisión.
- Disponible en versiones macho y hembra
- Con opciones de 9, 15, 25 o 37 contactos
- Corriente máxima de 3A
- Rigidez dieléctrica de 1000 VCA por 1 minuto
- Aislador de PBT UL94V-0 con 30% de fibra de vidrio
Selecciona las opciones siguientes
Lista de códigos
Lista de códigos
| Código | Descripción |
|---|---|

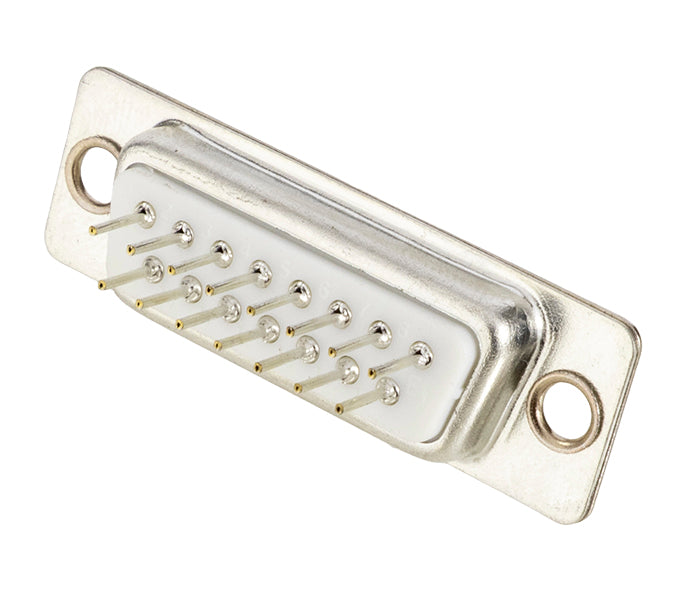

| DBCF-09 | 9 vías / Hembra |

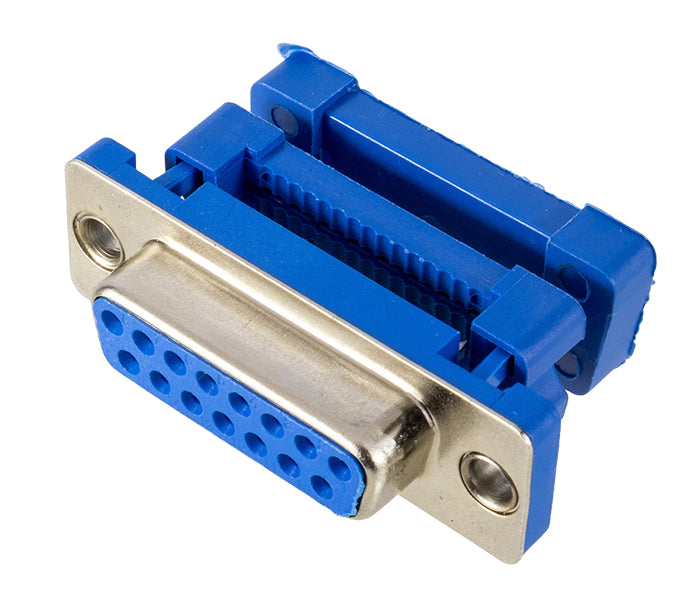

| DBCF-15 | 15 Vías / Hembra |
| DBCF-25 | 25 Vías / Hembra |

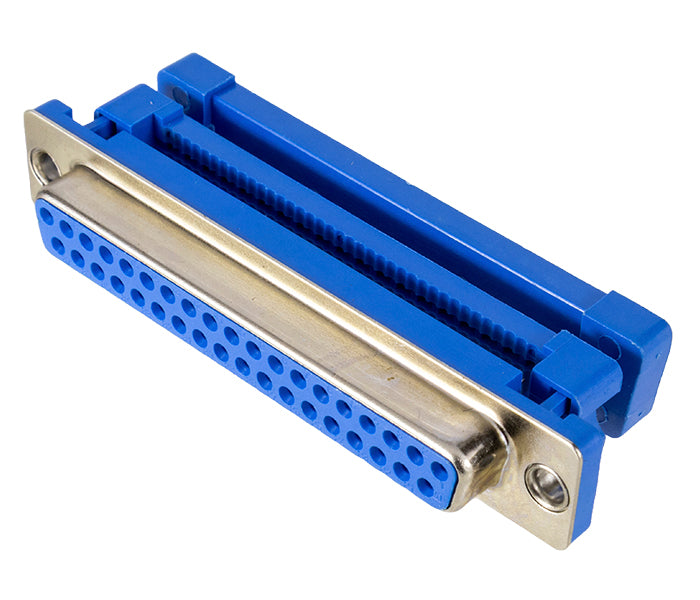

| DBCF-37 | 37 vías / Hembra |

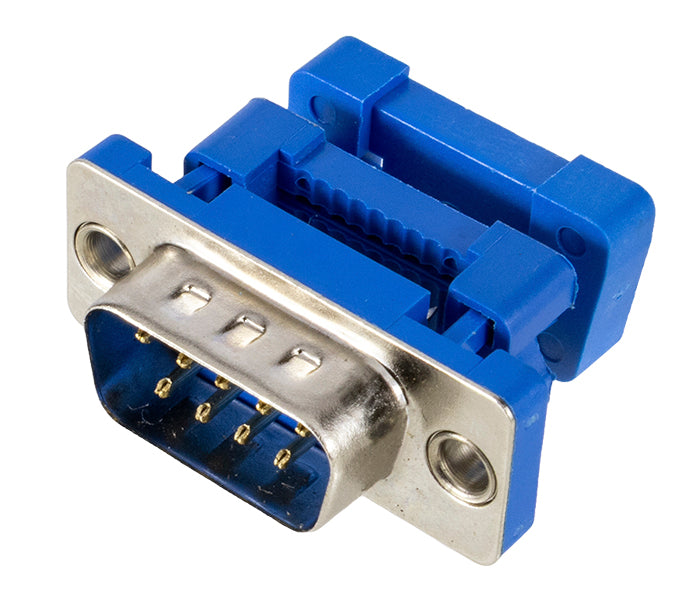

| DBCM-09 | 9 vías / Macho |

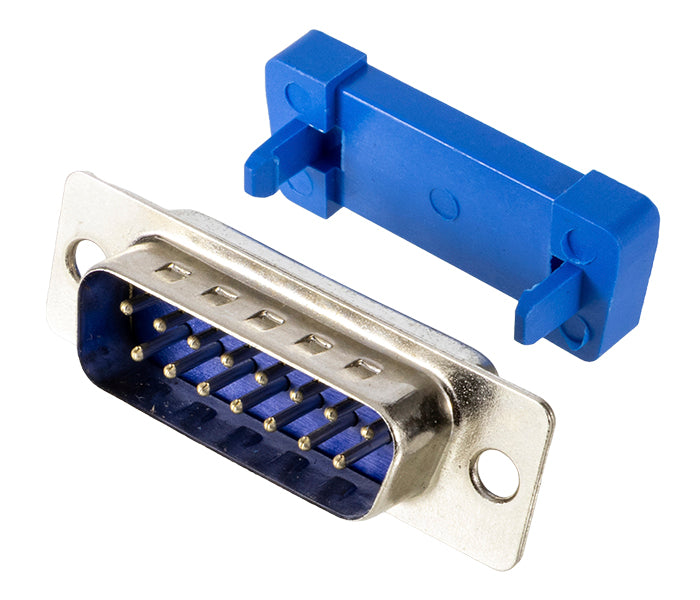

| DBCM-15 | 15 Vías / Macho |
| DBCM-25 | 25 Vías / Macho |

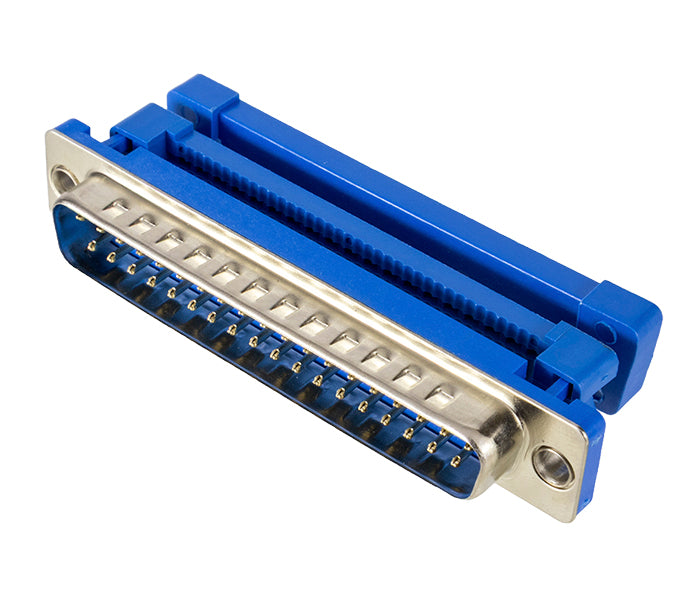

| DBCM-37 | 37 vías / Macho |
Especificaciones generales
Especificaciones generales
Corriente máxima
3A
Tensión máxima
250VCA/VAC
Resistencia de contacto inicial máx.
30mΩ
Resistencia de aislamiento mín.
1000MΩ (500VCC/VDC)
Rigidez dieléctrica
1000VCA / VAC (1 minuto)
Temperatura de operación
-55°C ~ 105°C
Material del aislador
PBT UL94V-0 con 30% fibra de vidrio
Material de los contactos
Latón chapado en oro
Terminales
Latón estañado
Carcasa
Acero niquelado
Color del dieléctrico
Azul
