Componentes

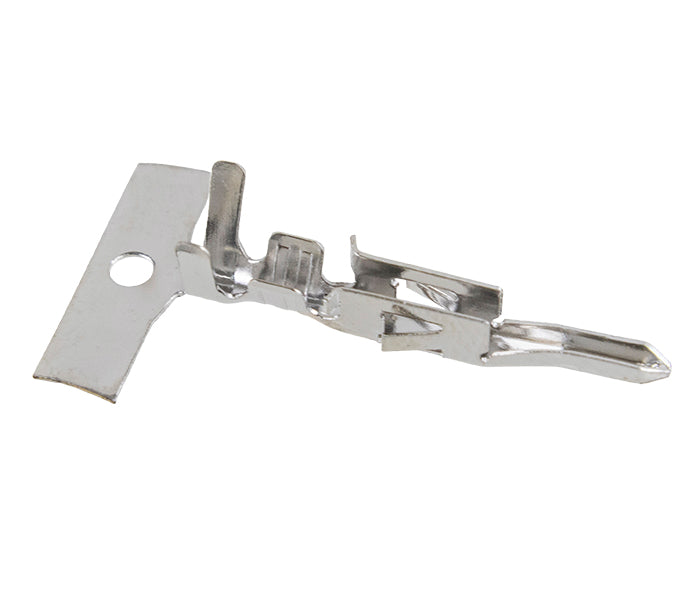

Terminal a cable H-M

Descripción

Terminal para conector modular subminiatura de latón estañado, que garantiza una conexión segura y fiable. Disponible en versiones macho y hembra para receptáculo, clavija, macho para PCB (180° y 90°) y 90° liso, de 2 a 24 vías. Soporta hasta 5A y 250 VCA/VCC, atendiendo diversas aplicaciones electrónicas e industriales.

  • Terminal para conector modular subminiatura
  • Compatible con cables de 22 a 16 AWG, de 2 a 24 contactos
  • Versiones para receptáculo, clavija, 180° (con/sin cierres), 90° (con lengüetas de fijación, con cierres o liso)

Selecciona las opciones siguientes

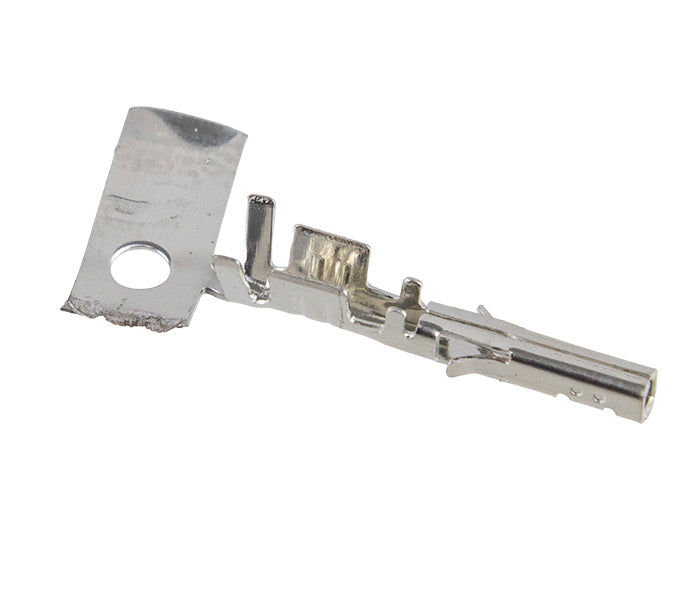

CÓD: MFTF-1822

Especificaciones generales
Capacidade do contato7A
Tensão de operação máx.600VCA ou VCC
Resistência de contato máx.20mΩ
Resistência de isolação1000MΩ min. (500VCC/VDC)
Rigidez dielétrica1500VCA/VAC (1 minuto)
Temperatura de operação-25 ~ 85°C
Material do isoladorPA66 UL94V-2
Material dos terminais dos conectores de PCILatão estanhado
Material dos terminais de crimparLatão estanhado
Bitola aplicável de cabo para os terminais de crimpar22 ~ 18 AWG (0,3mm² ~ 0,75mm²)


Comparar con las líneas

Terminal a cable H-M Terminal a cable H-M ver detalles
Conector MF Modular Miniatura Conector MF Modular Miniatura ver detalles
Descripción
Terminal para conector modular subminiatura de latón estañado, que garantiza una conexión segura y fiable. Disponible en versiones macho y hembra para receptáculo, clavija, macho para PCB (180° y 90°) y 90° liso, de 2 a 24 vías. Soporta hasta 5A y 250 VCA/VCC, atendiendo diversas aplicaciones electrónicas e industriales.

Terminal para conector modular subminiatura
Compatible con cables de 22 a 1…
El conector modular en miniatura de la línea MF está diseñado para aplicaciones electrónicas que requieren compacidad y fiabilidad. Disponible en diversas configuraciones, se adapta a diferentes necesidades de montaje en cables o PCI. Con soporte para múltiples calibres de cables, garantiza flexibilidad en el uso en proyectos variados.


Disponible en versiones de 2 a 24 vías

Varias opciones de …
