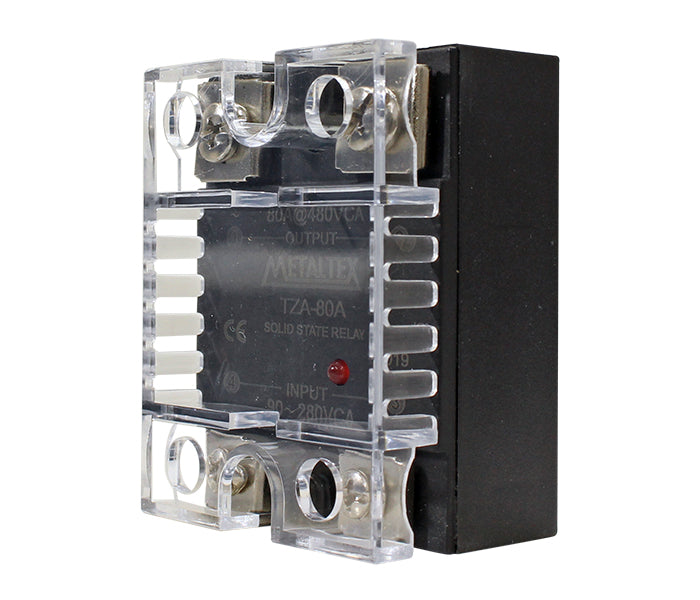

Relé de Estado Sólido TZA

Descripción

El relé de estado sólido TZA es una solución robusta para el control de cargas monofásicas en sistemas industriales. Con accionamiento "Zero-Cross", circuito snubber y alto aislamiento, ofrece un rendimiento fiable y durabilidad. Disponible en modelos de hasta 80A.

  • Mando y salida en CA
  • Circuito snubber y accionamiento "Zero-Cross"

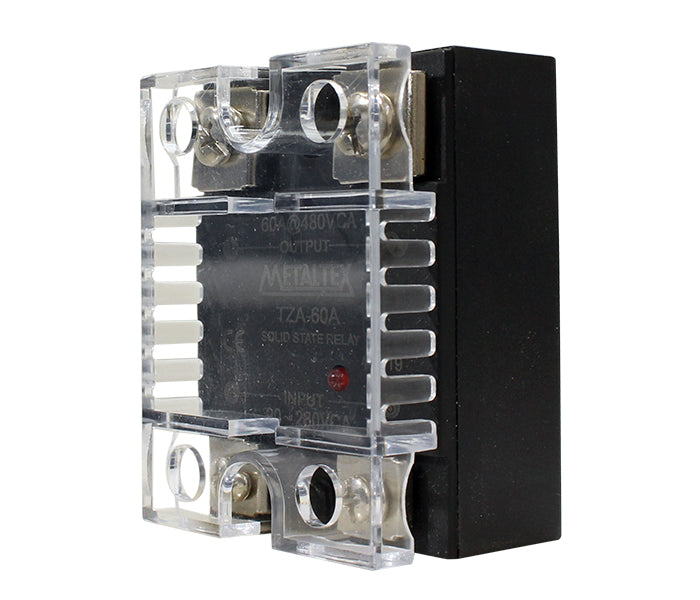

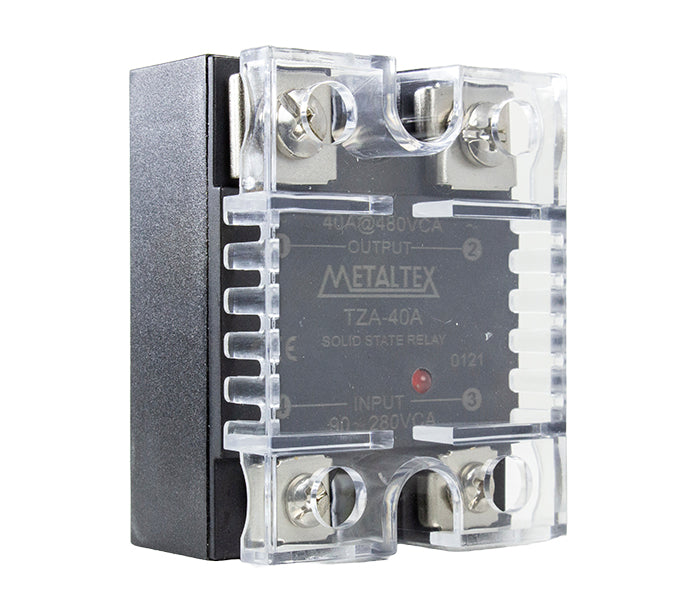

  • Modelos de alta corriente disponibles en versiones de 40A, 60A y 80A
  • Nuevo modelo con tapa abatible

Selecciona las opciones siguientes

CÓD: TZA-40AF

Especificaciones generales
Especificaciones de salida (carga) (Ta=25 °C)
ModelosTZA-40AFTZA-60AFTZA-80AF
Tipo de tiristorSCR doble en antiparalelo
Protección contra sobretensiónNo
Rango de tensión en la carga48~530 VCA
Rango de frecuencia de operación47~63 Hz
Factor de potencia mínimo (cos φ)0,5
Sobretensión transitoria, no repetitiva1200 Vpk
Corriente de carga nominal, resistiva (AC-51 @ Ta=25°C) [IEC 60947-4-3]40 A60 A80 A
Corriente mínima de operación100 mA
Sobrecorriente transitoria, no repetitiva (8,3ms)756 Apk972 Apk1350 Apk
Sobrecorriente transitoria, no repetitiva (10ms)700 Apk900 Apk1250 Apk
Valor máximo de I²t para fusión - límite del tiristor (8,3ms)2381 A²s3936 A²s7593 A²s
Valor máximo de I²t para fusión - límite del tiristor (10ms)2450 A²s4050 A²s7800 A²s
Corriente de fuga máxima en estado desconectado10 mA
Caída de tensión típica en estado conectado @ corriente nominal1,1 Vrms
Máx. caída de tensión en estado conectado @ corriente nominal1,7 Vrms
Tiempo máximo de activación20 ms
Tiempo máximo de desactivación40 ms
Mínimo dV/dt crítico (estado desconectado)1000 V/µS
