Conector de Potência Disk-Drive CC

CÓD: CCF-04

Descrição

O conector de potência Disk-drive é projetado para fornecer energia confiável a dispositivos. Suporta até 7A e 250V, garantindo robustez elétrica. Opera em temperaturas de -25°C a +125°C, adequado para ambientes exigentes. Fabricado com materiais resistentes, assegura durabilidade e segurança nas conexões.

Compatível com conexões cabo-cabo e cabo-PCI
Corrente nominal de 7A, tensão máxima de 250V (AC/DC)
Rigidez dielétrica de 1500 VCA por 1 minuto
Isolador em PA 66 UL94V-2

Selecione as opções abaixo

Lista de códigos

Código	Descrição

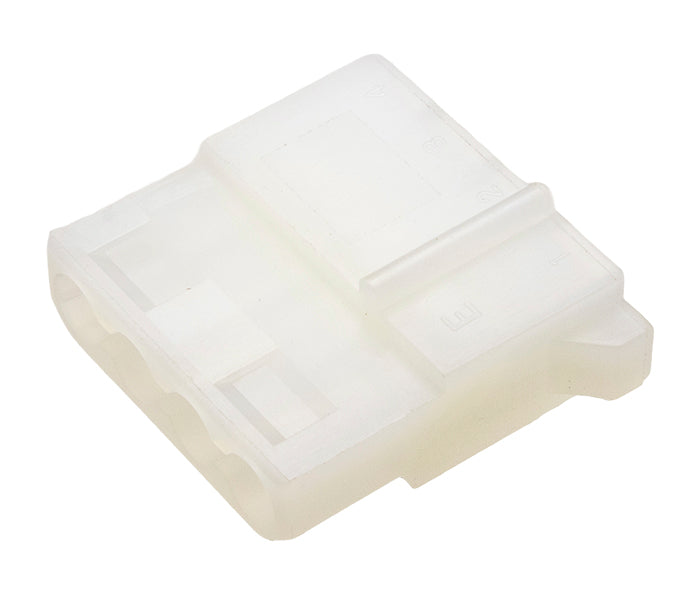

CCF-04	Fêmea

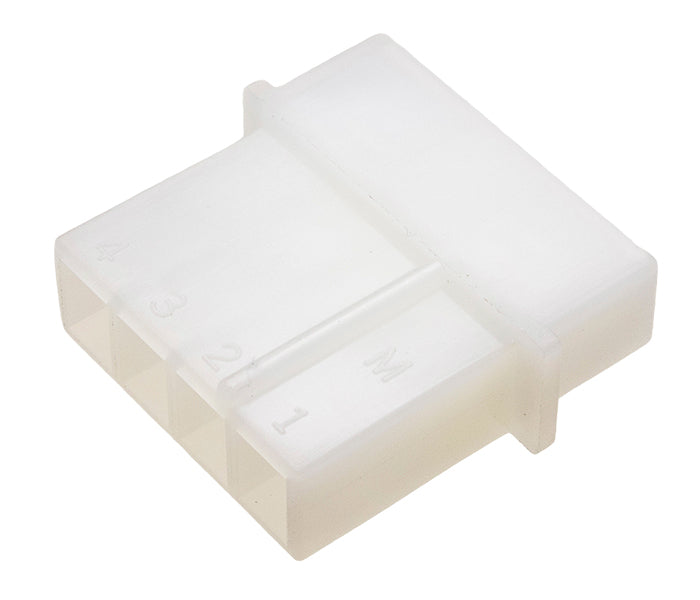

CCM-04	Macho

Especificações Gerais

Capacidade do contato	7A
Tensão de operação máx.	250 VCA ou VCC / VAC or VDC
Resistência de contato inicial máx.	20 mΩ
Resistência de isolação	1000MΩ min. (500VCC / VDC)
Rigidez dielétrica	1500 VCA / VAC (1minuto)
Temperatura de operação	-25 ~ 125°C
Material do isolador	PA 66 UL94V-2
Material do contato	Bronze fosforoso
Acabamento	Estanhado
Cabo aplicável	18-22 AWG

Compare com as linhas

	Conector de Potência Disk-Drive CC ver detalhes	Conector de Potência Disk-Drive DP ver detalhes
Descrição	O conector de potência Disk-drive é projetado para fornecer energia confiável a dispositivos. Suporta até 7A e 250V, garantindo robustez elétrica. Opera em temperaturas de -25°C a +125°C, adequado para ambientes exigentes. Fabricado com materiais resistentes, assegura durabilidade e segurança nas conexões. Compatível com conexões cabo-cabo e cabo-PCI Corrente nominal de 7A, tensão máxima de 250V…	O conector é projetado para fornecer energia a sistemas de disco. Possui dimensões precisas para montagem em placas PCI. Garante confiabilidade e padronização em aplicações eletrônicas. É indicado para conexões robustas de alimentação em dispositivos. Projetado para aplicações de energia em sistemas de disco rígido Inclui medidas exatas de furação e tolerâncias de ±0,05 mm Ideal para conexões de…
