Componentes

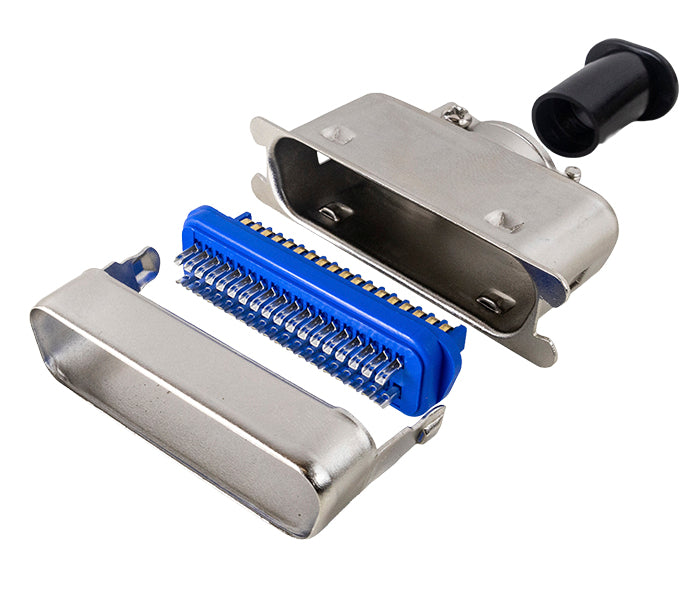

Conectores Centronics CSM com Capa

CÓD: CSMC-36-C

Descrição

O conector Centronics é ideal para aplicações de comunicação e eletrônica. Disponível em versões macho e fêmea, com até 50 contatos. Com capa metálica, suporta até 3A e 500 VAC, garantindo confiabilidade elétrica. Construído com materiais resistentes, oferece durabilidade e segurança.

Disponível nas versões macho e fêmea
Com opções de 14, 36 ou 50 contatos
Corrente máxima de 3A
Rigidez dielétrica de 500 VCA por 1 minuto

Selecione as opções abaixo

Lista de códigos

Código	Descrição
CSMC-36-C	36 Vias / Saída 180°

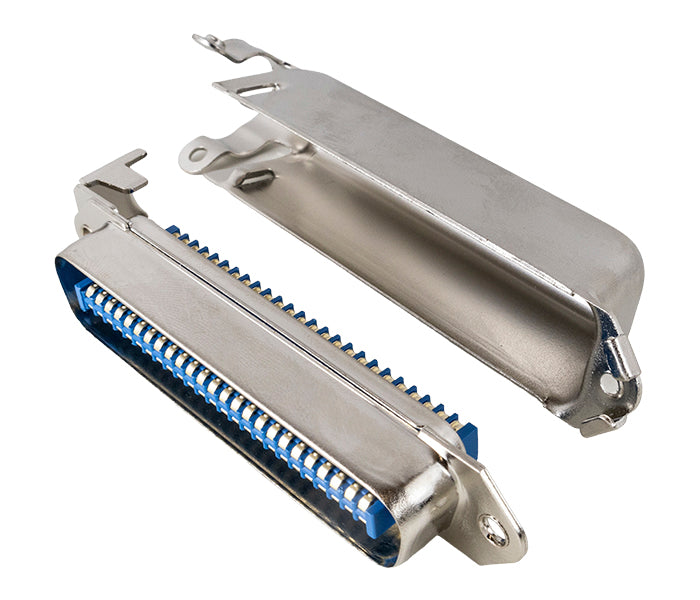

CSMN-50-C	50 Vias / Saída 90°

Especificações Gerais

Corrente máxima	3 A
Resistência de contato inicial máx.	25 mΩ
Resistência de isolação mín.	1000 MΩ
Rigidez dielétrica	500 VCA / VAC (1 minuto)
Temperatura de operação	-55 ~ 105°C
Material do isolador	PBT UL94V-0
Material dos contatos	Bronze fosforoso dourado
Terminais	Estanhados
Carcaça	Aço estanhado
Bitola de fio recomendada	24~30AWG

Compare com as linhas

	Conectores Centronics CSM com Capa ver detalhes	Capa Plástica para Conector Centronics ver detalhes
Descrição	O conector Centronics é ideal para aplicações de comunicação e eletrônica. Disponível em versões macho e fêmea, com até 50 contatos. Com capa metálica, suporta até 3A e 500 VAC, garantindo confiabilidade elétrica. Construído com materiais resistentes, oferece durabilidade e segurança. Disponível nas versões macho e fêmea Com opções de 14, 36 ou 50 contatos Corrente máxima de 3A Rigidez dielétric…	A capa plástica Centronics é um acessório de proteção para conectores. Seu sistema de fechamento por pressão facilita a instalação. Compatível com modelos de 36 e 50 vias, garante versatilidade. Fabricada em ABS resistente, oferece durabilidade e praticidade. Fabricada em ABS UL94HB Engate sob pressão (snap) Projetada para conectores de 36 ou 50 vias
Vias	—	36 Vias
