Conector DB Alta Densidade DBA
CÓD: DBAF-15
Descrição
Descrição
O conector DB de alta densidade é projetado para aplicações eletrônicas compactas. Disponível em versões macho e fêmea, com até 26 contatos. Suporta até 3A e 1000 VAC, garantindo confiabilidade elétrica. Construído com materiais resistentes, oferece durabilidade e precisão.
- Disponível em versões macho e fêmea
- Com 15 ou 26 contatos
- Corrente máxima de 3A
- Rigidez dielétrica de 1000 VCA por 1 minuto
- Isolador em PBT UL94V-0
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

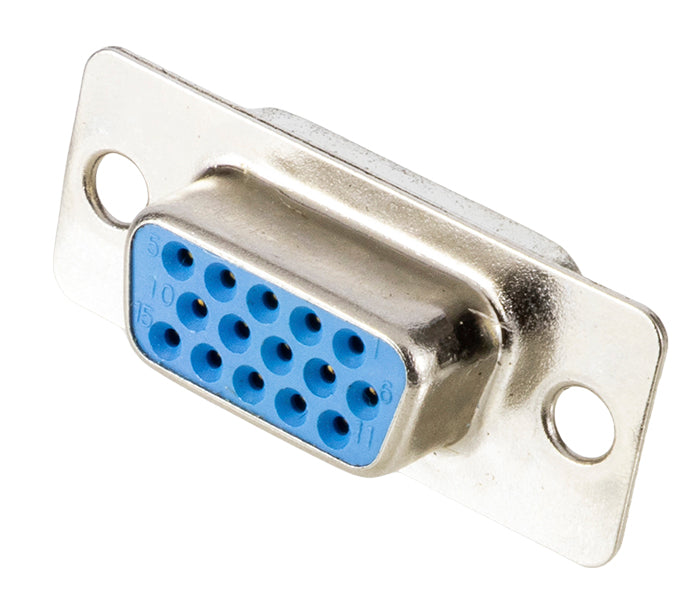

| DBAF-15 | 15 Vias / Fêmea |

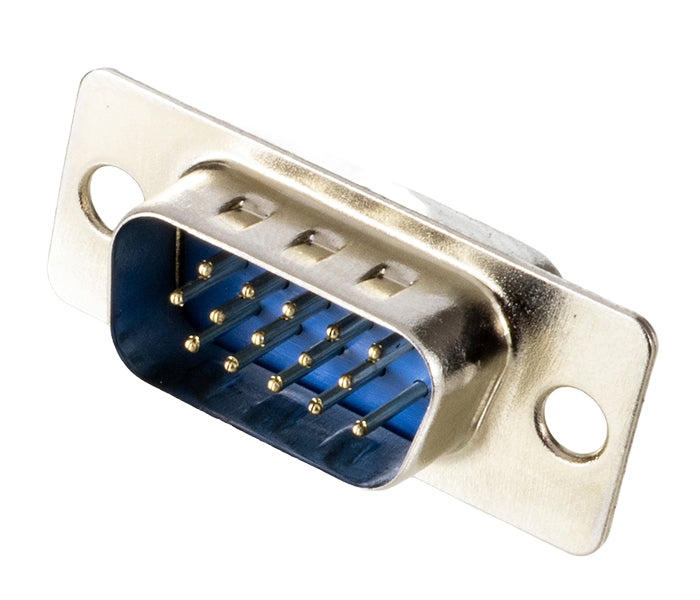

| DBAM-15 | 15 Vias / Macho |

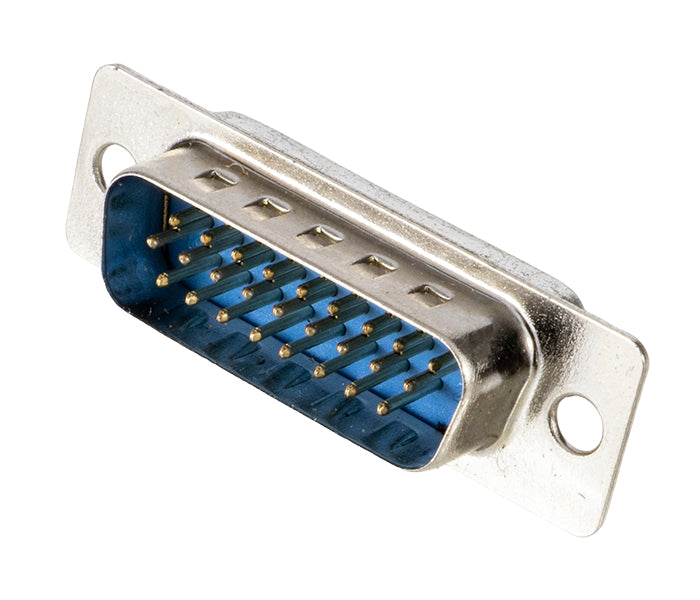

| DBAM-26 | 26 Vias / Macho |
Especificações Gerais
Especificações Gerais
| Corrente máxima | 3 A |
| Resistência de contato inicial máx. | 30 mΩ |
| Resistência de isolação mín. | 1000 MΩ (500 VCC / VDC) |
| Rigidez dielétrica | 1000 VCA / VAC (1 minuto) |
| Temperatura de operação | -55°C ~ +105°C |
| Material do isolador | PBT UL94V-0 |
| Material dos contatos | Latão dourado |
| Terminais | Latão estanhado |
| Cabo aplicável | 28 ~ 24AWG |
| Cor do dielétrico | Azul |
