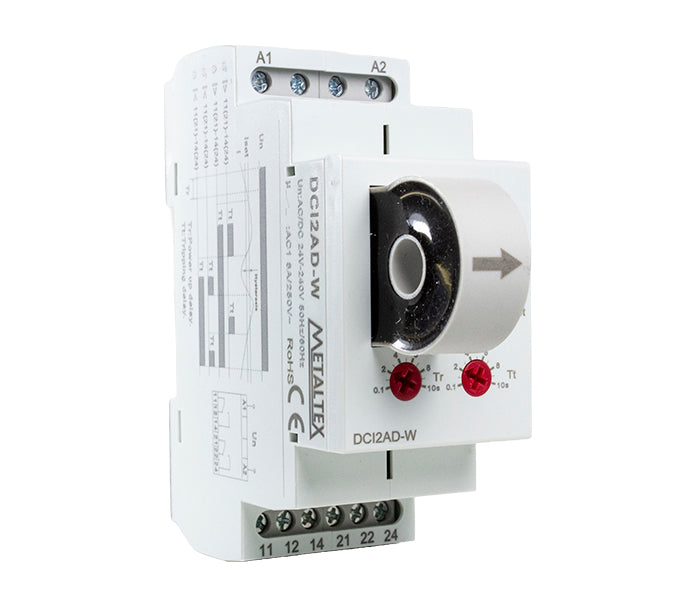

Relé de Proteção Monitor de Corrente DCI
CÓD: DCI2AD-W
Descrição
Descrição
Relé monitor de corrente para aplicações industriais, com ajuste preciso para detecção de sub ou sobrecorrente. Possui transformador de corrente integrado e alimentação multitensão, garantindo versatilidade e fácil instalação. Indicado para proteção e supervisão de cargas elétricas com alta confiabilidade.
- Monitoramento de subcorrente ou sobrecorrente ajustável
- Faixa de medição de 2 a 20A CA/CC (com TC incorporado)
- Alimentação multitensão: 24 a 240 VCA/VCC
- Saída com 2 contatos reversíveis (DPDT)
Especificações Gerais
Especificações Gerais
| Modelo | DCI2AD-W |
| Normas | EN60255-1 |
| Função | Controle/monitor de corrente CA/CC |
| Terminais de alimentação | A1 - A2 |
| Alimentação | 24 ~ 240VCC/VCA 50/60Hz |
| Tolerância de alimentação | -15% / +10% |
| Consumo | 25VA (máx.) |
| Indicação de ligado | LED verde |
| Faixa de corrente | 2 ~ 20A CA (50/60Hz) e CC |
| Ajuste da corrente | Potenciômetro |
| Precisão do ajuste de corrente | 10% (ajuste mecânico) |
| Histerese | 5% |
| Saída | Relé 2 reversíveis |
| Capacidade do contato | 8A - AC1 |
| Tensão de comutação (máx.) | 250VCA / 24VCC |
| Indicação de saída | LED vermelho |
| Vida mecânica | 10 x 10⁶ operações |
| Vida elétrica (AC1) | 10⁶ operações |
| Temperatura de operação | -20 ~ 55 °C |
| Temperatura de armazenamento | -35 ~ 75 °C |
| Fio aplicável (mm²) | 1x2,5 ou 2x1,5 |
| Cabo aplicável | 1x2,5 (AWG 12) |
| Montagem | Fixação em trilho DIN |
| Grau de proteção | IP20 |
| Categoria de sobretensão | III |
| Grau de poluição | 2 |
| Dimensões | 90 x 36 x 64 mm |
