Relé de Proteção Monitor de Tensão Trifásico DFD

CÓD: DFD-SN

Descrição

Monitor de tensão trifásico digital DFD, projetado para proteção e supervisão de redes elétricas. Detecta falhas como subtensão, sobretensão, assimetria e falta de fase. Possui display LCD para fácil visualização e configuração. Ideal para aplicações industriais com necessidade de monitoramento contínuo.

Proteção contra falhas de tensão e fase
Display LCD para configuração
Monitoramento trifásico preciso
Instalação em trilho DIN padrão

Selecione as opções abaixo

Lista de códigos

Código	Descrição

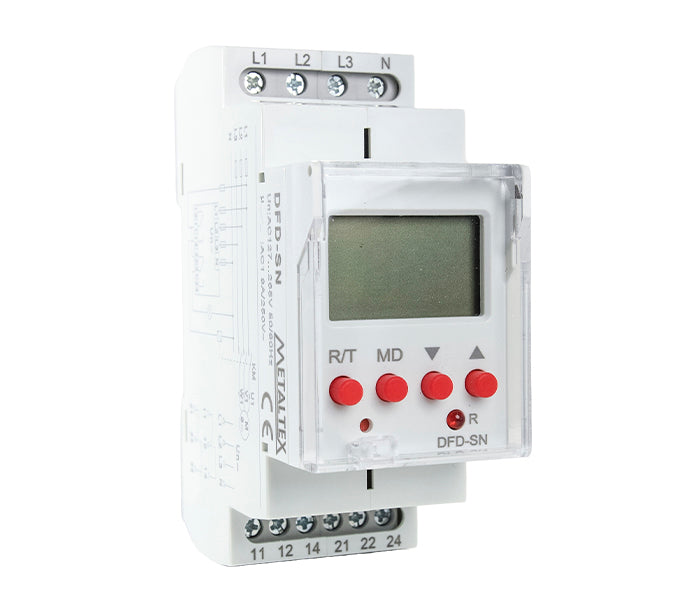

DFD-SN	127/265VCA Fase-Neutro

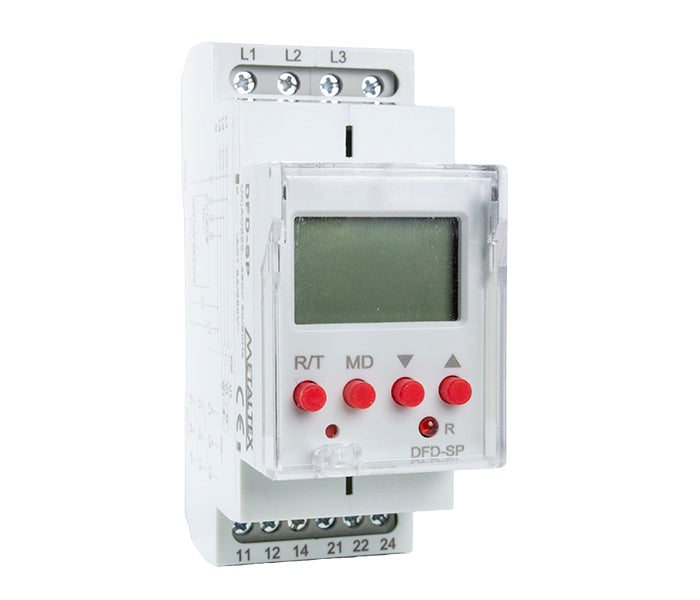

DFD-SP	127/265VCA Fase-Fase

Especificações Gerais

Normas	EN 60255-1, IEC60947-5-1
Função	Monitor de tensão trifásico
Modelo	DFD-SP
Terminais de alimentação	L1 - L2 - L3 - N
Alimentação	F-N / P-N: 127-132-138-220-230-240-254-265
Faixa de ajuste	130V ~ 650V
Frequência de operação	45Hz ~ 65Hz
Erro de medição	≤ 1%
Histerese	2%
Falta de fase	50% da alimentação
Desvio de tempo	≤ 5%
Saída	2 reversíveis
Corrente máxima	8A - AC1
Tensão de comutação	250VCA/VAC / 24VCC/VDC
Vida mecânica	10.000.000 operações
Vida elétrica (AC1)	100.000 operações
Coeficiente de temperatura	0,05% / °C, ta/t = 20 °C
Temperatura de operação	-20°C ~ +55°C
Temperatura de armazenamento	-35°C ~ +75°C
Montagem	Fixação em trilho DIN
Grau de proteção	IP40 (Frontal) / IP20 (Terminais)
Categoria de sobretensão	III
Grau de poluição	2
Bitola máxima (mm²)	Fio aplicável: 1 x 2,5 ou 2 x 1,5 - Cabo aplicável: 1x 2,5 (AWG 12)
Dimensões	90 x 36 x 64mm
