Conector de Potência Disk-Drive DP

CÓD: DPMC-04

Descrição

O conector é projetado para fornecer energia a sistemas de disco. Possui dimensões precisas para montagem em placas PCI. Garante confiabilidade e padronização em aplicações eletrônicas. É indicado para conexões robustas de alimentação em dispositivos.

Projetado para aplicações de energia em sistemas de disco rígido
Inclui medidas exatas de furação e tolerâncias de ±0,05 mm
Ideal para conexões de alimentação em dispositivos eletrônicos

Selecione as opções abaixo

Lista de códigos

Código	Descrição

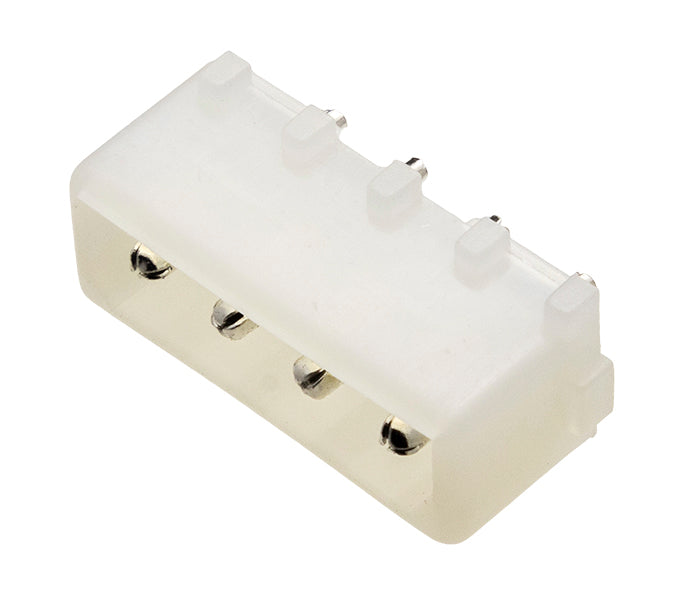

DPMC-04	180°

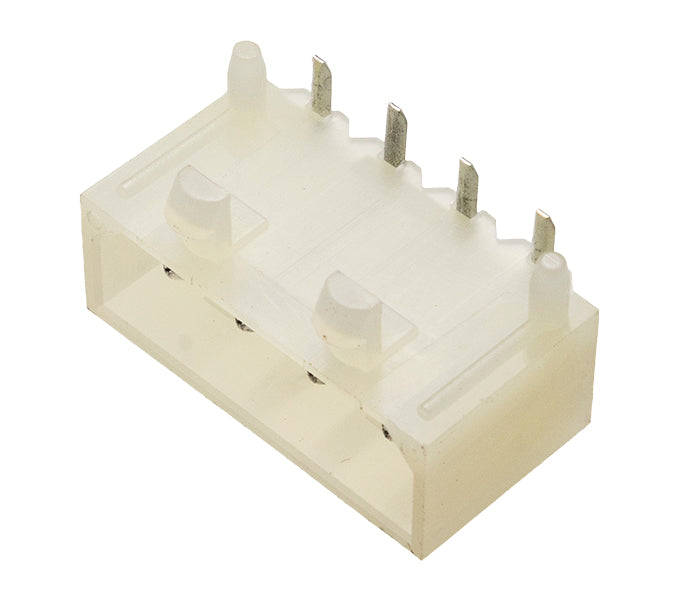

DPMN-04	90°

Especificações Gerais

Capacidade do contato	7A
Tensão de operação máx.	250 VCA ou VCC
Resistência de contato inicial máx.	20 mΩ
Resistência de isolação	1000MΩ min. (500VCC / VDC)
Rigidez dielétrica	1500 VCA / VAC (1minuto)
Temperatura de operação	-25 ~ 125°C
Material do isolador	PA66 UL94V-2
Material do contato	Bronze fosforoso
Acabamento	Estanhado
Cabo aplicável	18-22 AWG
