Dispositivo de Proteção Contra Surtos DPS1
CÓD: DPS1-402-1
Descrição
Descrição
Dispositivo de proteção contra surtos (DPS) Classe I e II, ideal para proteger instalações elétricas contra descargas atmosféricas e surtos de manobra. Indicado para sistemas monofásicos e trifásicos em corrente alternada. Possui indicação visual de status e módulo substituível. Atende normas IEC para maior confiabilidade.
- Proteção contra surtos elétricos Classe I e II
- Aplicação em sistemas AC mono e trifásicos
- Indicação frontal de funcionamento
- Módulo varistor substituível
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

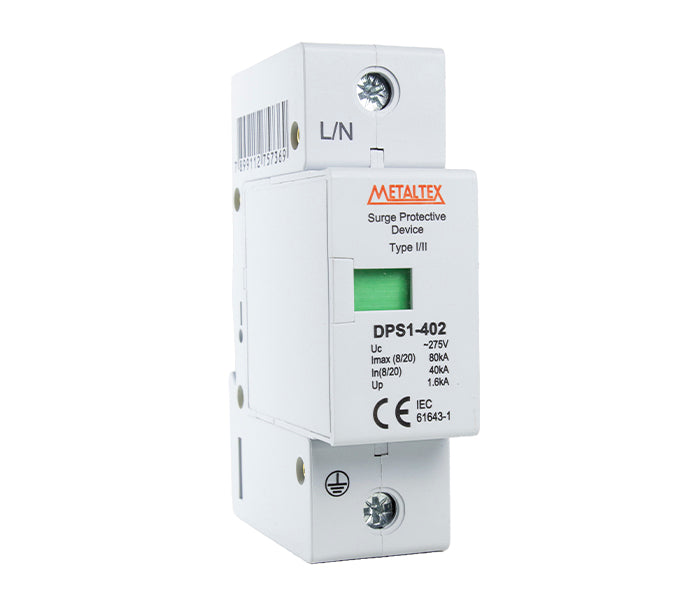

| DPS1-402-1 | 275VCA |

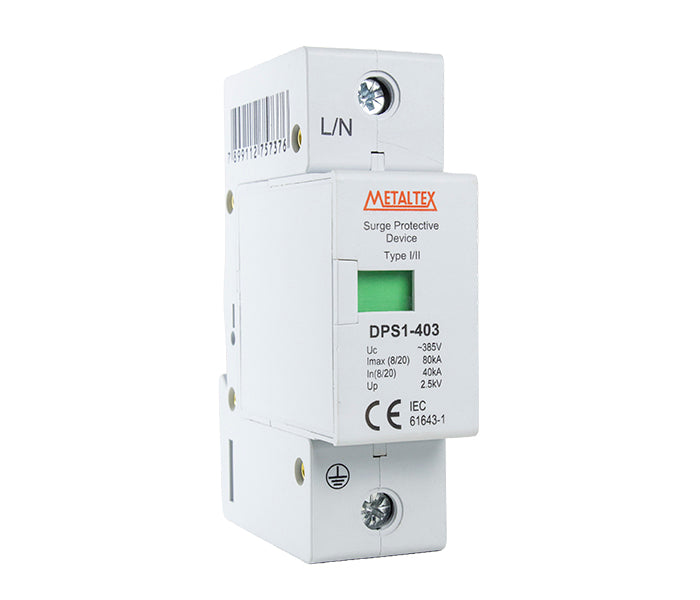

| DPS1-403-1 | 385VCA |
Especificações Gerais
Especificações Gerais
| Modelos | DPS1-402-1 | DPS1-403-1 |
|---|---|---|
| Máxima tensão de operação (Uc) | 275 VCA | 385 VCA |
| Nível de tensão de proteção (Up) | 1,6 kV | 2,2 kV |
| Normas | IEC61643-1 | |
| Polos | 1 | |
| Classe | I/II | |
| Corrente nominal de descarga (8/20 μs) (In) | 40 kA | |
| Máxima corrente de descarga (8/20 μs) (Imax) | 80 kA | |
| Máxima corrente de descarga (10/350μs) (Iimp) | 12,5 kA | |
| Tempo de resposta | <25 ns | |
| Fio aplicável | L/N: 25mm² | PE: 35mm² | |
| Temperatura ambiente | -40°C a 85°C | |
| Umidade relativa (25°C) | ≤95% | |
| Grau de proteção | IP20 | |
| Trilho para instalação | TS35 | |
