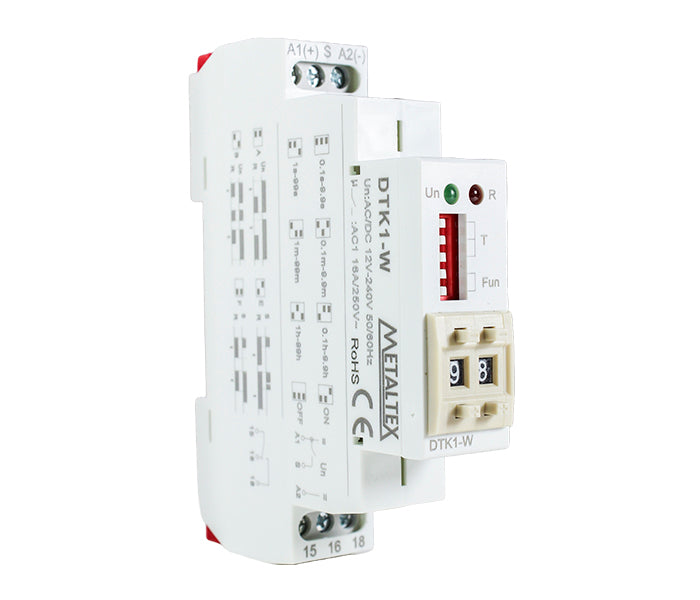

Relé Temporizador Digital Multifunção DTK

Descrição

O temporizador digital da linha DTK é um relé temporizador multifunção desenvolvido para aplicações industriais e comerciais que exigem controle preciso de tempo. Compacto e versátil, permite diversas configurações de operação e ampla faixa de temporização, sendo ideal para automação de processos e comandos elétricos.

4 modos de operação para diferentes tipos de temporização
6 faixas de tempo ajustáveis de 0,1 segundos até 99 horas
Alimentação ampla de 12 a 240 VCA/VCC
Montagem em trilho DIN, ideal para painéis elétricos industriais

CÓD: DTK1-W

Especificações Gerais

Modelo	DTK1-W
Normas	IEC/EN61812-1, IEC/EN60947-5-1
Função	A, B, E, F
Terminais de alimentação	A1 - A2
Alimentação	12 ~ 240VCC/VCA / VDC / VAC 50/60Hz
Tolerância de alimentação	-15% / +10%
Consumo	CA / AC: 0,09 ~ 3VA / CC / DC: 0,05 ~ 1,7W
Indicação de ligado	LED verde
Ajuste de tempo	0,1s ~ 99h, ON e OFF
Erro de ajuste	10% (ajuste mecânico)
Tempo de reset	max. 200ms
Coeficiente de temperatura	0,05% / °C, ta= 20 °C
Saída	Relé 1 reversível
Capacidade do contato	16A - AC1
Tensão de comutação(max.)	250VCA / 24VCC / 250VAC / 24VDC
Indicação de saída	LED vermelho
Vida mecânica	10 x 10⁶ operações
Vida elétrica (AC1)	10⁵ operações
Temperatura de operação	-20 ~ 55 °C
Temperatura de armazenamento	-35 ~ 75 °C
Fio aplicável (mm²)	1x2,5 ou 2x1,5 - Cabo aplicável
Cabo aplicável	1x2,5 (AWG 12)
Montagem	Fixação em trilho DIN
Grau de proteção	IP40 (frontal) IP20 (terminais)
Categoria de sobretensão	III
Grau de poluição	2
Dimensões	90 x 18 x 64mm
