Relé Temporizador Analógico Multifunção DTM
Descrição
Descrição
O Temporizador Analógico Multifunção DTM é um relé temporizador para trilho DIN, que reúne em um único dispositivo 10 modos de operação e 8 faixas de tempo, de 0,1s a 10 dias. Com alimentação multitensão de 12 a 240VCA/VCC, substitui diversos modelos de temporizadores específicos, o que simplifica a especificação e reduz o estoque. O ajuste é feito por seletores na parte frontal, e os LEDs indicam o equipamento ligado e o estado da saída. Disponível em duas versões, DTM1-W com saída de 1 relé reversível (SPDT) e DTM2-W com saída de 2 relés reversíveis (DPDT), atende às normas IEC61812-1 e IEC61010-1, tem contatos de 16A em AC1 e grau de proteção IP44 no painel frontal.
- 10 modos de operação
- 8 faixas de tempo, de 0,1s a 10 dias
- Multitensão de 12 a 240VCA/VCC
- Saída com 1 ou 2 relés reversíveis
Selecione as opções abaixo
CÓD: DTM1-W
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

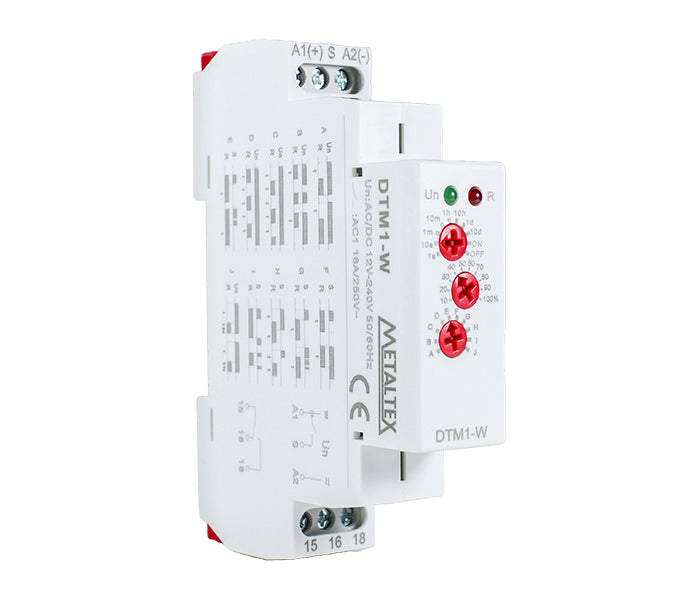

| DTM1-W | 1 REV |

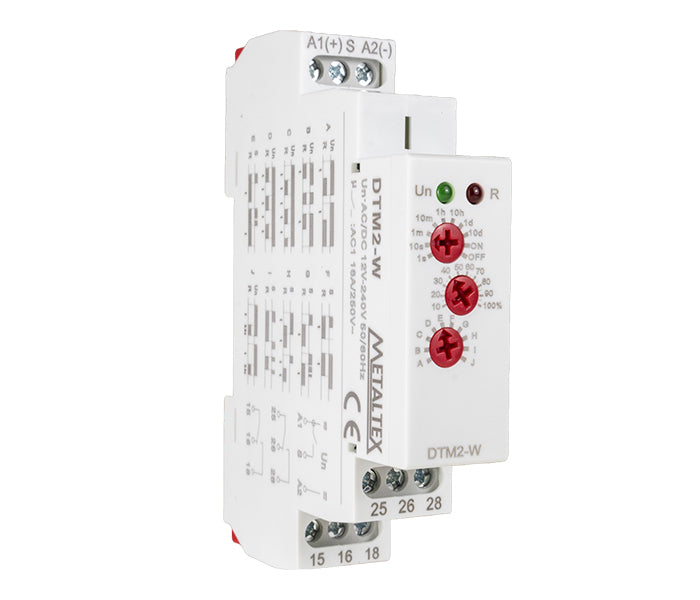

| DTM2-W | 2 REV |
Especificações Gerais
Especificações Gerais
| Modelo | DTK1-W |
|---|---|
| Normas | IEC/EN61812-1, IEC/EN60947-5-1 |
| Função | A, B, E, F |
| Terminais de alimentação | A1 - A2 |
| Alimentação | 12 ~ 240VCC/VCA / VDC / VAC 50/60Hz |
| Tolerância de alimentação | -15% / +10% |
| Consumo | CA / AC: 0,09 ~ 3VA / CC / DC: 0,05 ~ 1,7W |
| Indicação de ligado | LED verde |
| Ajuste de tempo | 0,1s ~ 99h, ON e OFF |
| Erro de ajuste | 10% (ajuste mecânico) |
| Tempo de reset | max. 200ms |
| Coeficiente de temperatura | 0,05% / °C, ta= 20 °C |
| Saída | Relé 1 reversível |
| Capacidade do contato | 16A - AC1 |
| Tensão de comutação(max.) | 250VCA / 24VCC / 250VAC / 24VDC |
| Indicação de saída | LED vermelho |
| Vida mecânica | 10 x 10⁶ operações |
| Vida elétrica (AC1) | 10⁵ operações |
| Temperatura de operação | -20 ~ 55 °C |
| Temperatura de armazenamento | -35 ~ 75 °C |
| Fio aplicável(mm²) | 1x2,5 ou 2x1,5 - Cabo aplicável |
| Cabo aplicável | 1x2,5 (AWG 12) |
| Montagem | Fixação em trilho DIN |
| Grau de proteção | IP40 (frontal) IP20 (terminais) |
| Categoria de sobretensão | III |
| Grau de poluição | 2 |
| Dimensões | 90 x 18 x 64mm |
