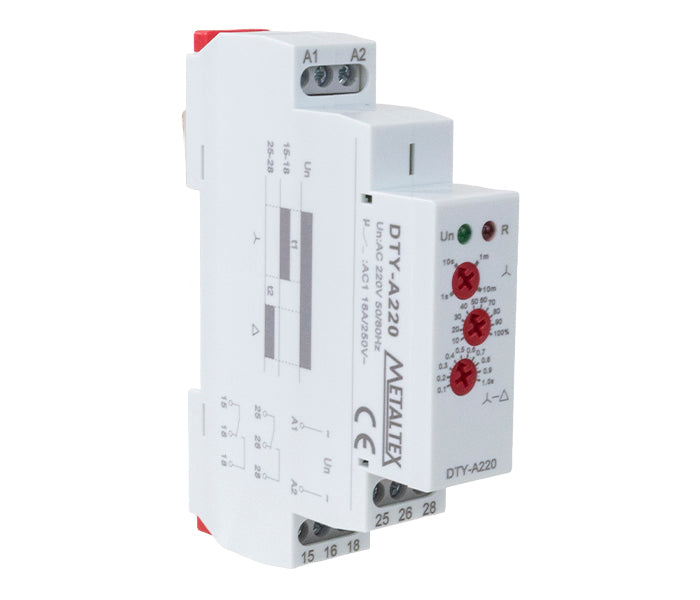

Relé Temporizador Analógico Partida Estrela-Triângulo DTY
CÓD: DTY-A220
Descrição
Descrição
O temporizador analógico da linha DTY é um relé temporizador desenvolvido para partidas de motores no sistema estrela-triângulo. Projetado para aplicações industriais, garante transição segura entre os modos de partida, protegendo o motor e otimizando o desempenho do sistema.
- Aplicação em partidas estrela-triângulo para motores elétricos
- Ajuste de tempo de atraso (0,1 s a 10 min) e tempo de comutação (0,1 a 1 s)
- Saída com 2 relés reversíveis (SPDT) de até 16A para acionamento de contatores
- Montagem em trilho DIN com construção robusta para uso industrial
Especificações Gerais
Especificações Gerais
| Modelos | DTY-A220 |
|---|---|
| Normas | IEC/EN61812-1, IEC / EN61010-1 |
| Função | Partida estrela-triângulo |
| Terminais de alimentação | A1 - A2 |
| Alimentação | 240VCA / VAC |
| Frequência de operação | 50 / 60 Hz |
| Tolerância de alimentação | -15% / +10% |
| Consumo | CA / AC: 0.7 ~ 3VA / CC / DC: 0,5 ~ 1,7W |
| Indicação de ligado | LED verde |
| Ajuste de tempo | Tempo de atraso de 0,1 seg a 10min Tempo de chaveamento de 0,1 a 1seg |
| Modo de ajuste | Potenciômetro |
| Repetibilidade | 0,2% do tempo ajustado |
| Erro de ajuste | 5% (ajuste mecânico) |
| Tempo de reset | max. 200ms |
| Coeficiente de temperatura | 0,05% / °C, ta= 20 °C |
| Saída | Relé 2 reversíveis |
| Capacidade do contato | 16A - AC1 |
| Tensão de comutação (max.) | 250VCA / 24VCC / 250VAC / 24VDC |
| Indicação de saída | LED vermelho |
| Vida mecânica | 10 x 10⁶ operações |
| Vida elétrica (AC1) | 10⁵ operações |
| Temperatura de operação | -20 ~ 55 °C |
| Temperatura de armazenamento | -35 ~ 75 °C |
| Montagem | Fixação em trilho DIN |
| Grau de proteção | IP44 (frontal) IP20 (terminais) |
| Categoria de sobretensão | III |
| Grau de poluição | 2 |
| Dimensões | 90 x 18 x 64mm |
