Emenda para Cabo
CÓD: ET-10-AZ
Descrição
Descrição
Os conectores da linha ET são ideais para emendas e derivações de fios rígidos ou flexíveis de cobre. Projetados para uso prático, dispensam ferramentas especiais e garantem conexões seguras. Com capacidade de até 21A e 400V, oferecem excelente desempenho elétrico e mecânico.
- Corrente de trabalho entre 7A e 21A
- Com tensão nominal de 400VCA
- Corpo isolante em poliamida PA66 UL94V-2 e contatos em latão estanhado
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| ET-10-AZ | Azul / 0.5 a 1.0mm² |

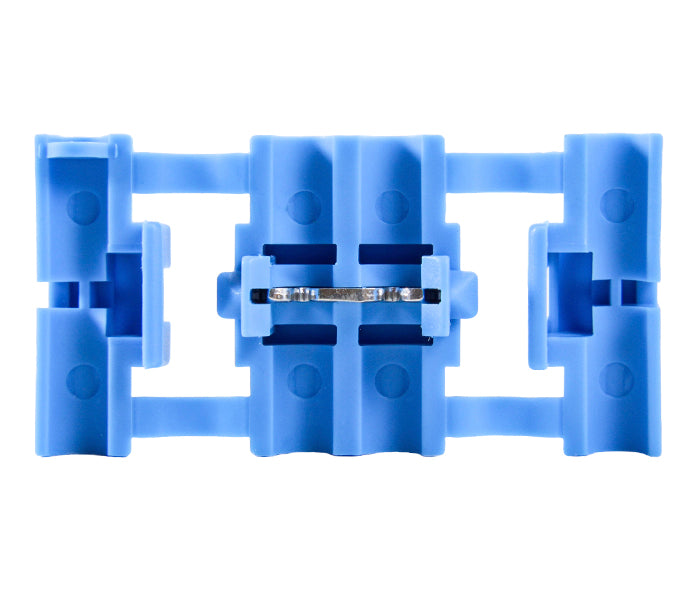

| ET-25 | Azul / 1.25 a 2.5mm² |

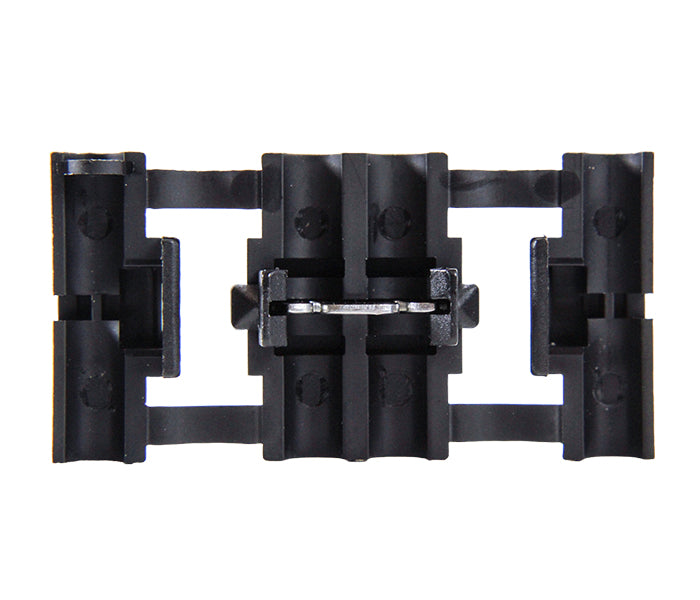

| ET-04P | Preto / 0.2 a 0.5mm² |
| ET-10P | Preto / 0.5 a 1.0mm² |
| ET-04V | Vermelho / 0.2 a 0.5mm² |

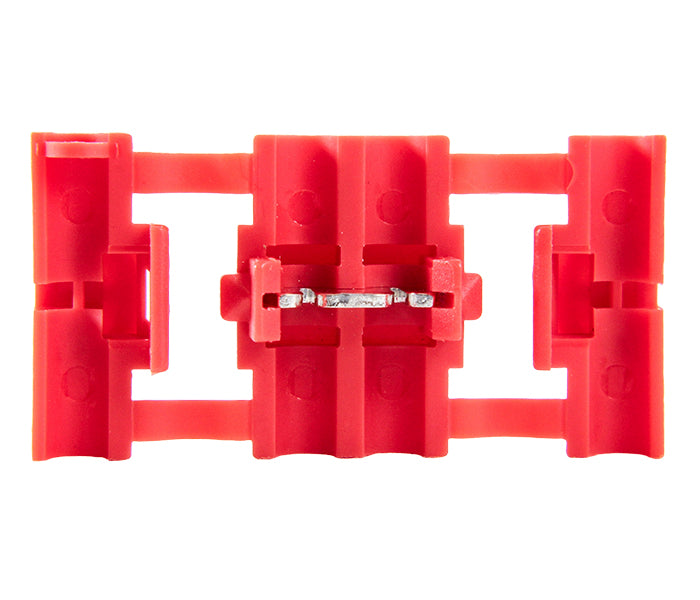

| ET-10 | Vermelho / 0.5 a 1.0mm² |
Especificações Gerais
Especificações Gerais
| Modelo | ET-04V | ET-04P | ET-10 | ET-25 |
|---|---|---|---|---|
| Cor | Vermelho | Preto | Vermelho | Azul |
| Bitola dos condutores aplicáveis (principal e derivação) | 0,20 ~ 0,5mm² [24 ~ 20 AWG] | 0,50 ~ 1,00mm² [20 ~ 18 AWG] | 1,25 ~ 2,50mm² [16 ~ 14 AWG] | |
| Diâmetro do isolante | Ø 1,50 ~ 2,50mm | Ø 1,50 ~ 2,80mm | Ø 2,00 ~ 3,40mm | |
| Corrente de trabalho | ≤ 7 A | ≤ 10 A | ≤ 21 A | |
| Tensão de trabalho | 400 VCA | |||
| Material isolante | Poliamida PA66 ULV94V-2 | |||
| Material dos contatos | Latão estanhado | |||
| Peso unitário | 1,85 g | |||
| Temperatura de operação | -30 °C ~ 70 °C | |||
| Tipo de contato | Deslocamento do isolante (IDC) | |||
| Tipos de condutores aplicáveis | Fios rígidos e/ou cabos flexíveis de cobre nu ou estanhado, com isolação de PVC. | |||
| Resistência de terminação (inicial) | ≤ 20 mΩ | |||
| Resistência de isolação (inicial) | 1000 MΩ @ 500 VCC | |||
| Rigidez dielétrica | 1500 V 60 Hz - 1 min. | |||
