Chave Fim de Curso FM1
CÓD: FM1704
Descrição
Descrição
A linha FM1 de chaves de fim de curso é composta por dispositivos eletromecânicos compactos, desenvolvidos para detecção de posição e acionamento em sistemas industriais. Com excelente custo-benefício, oferecem alta precisão e confiabilidade para aplicações de automação e controle.
- Contatos com capacidade de até 15A para acionamento de cargas
- Contato de ação rápida (snap-action) para resposta eficiente
- Disponível com diversos tipos de atuadores para diferentes aplicações
- Construção compacta
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

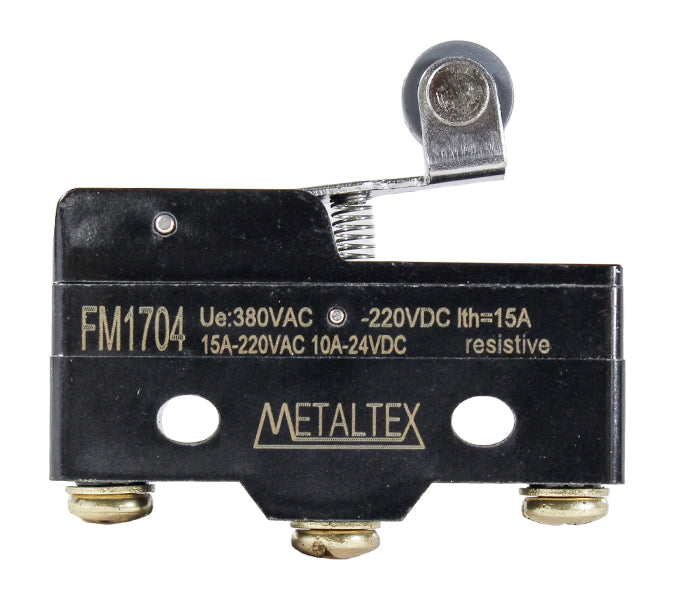

| FM1704 | Alavanca Curta com Rolete |

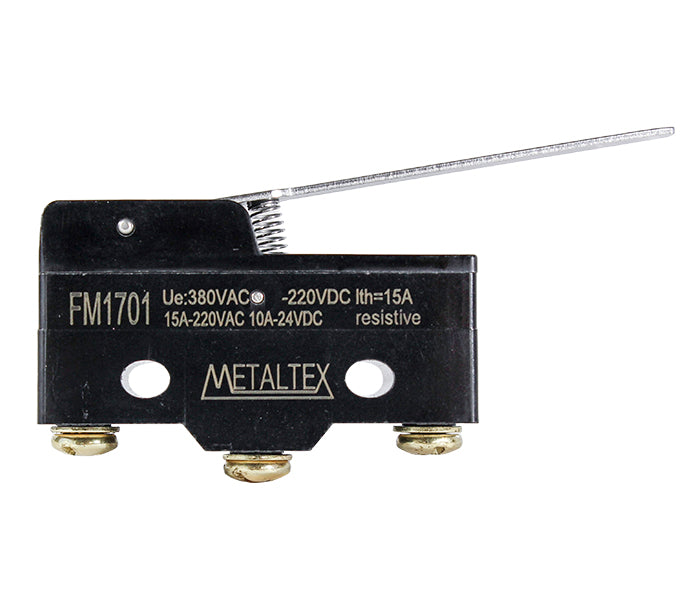

| FM1701 | Alavanca Longa |

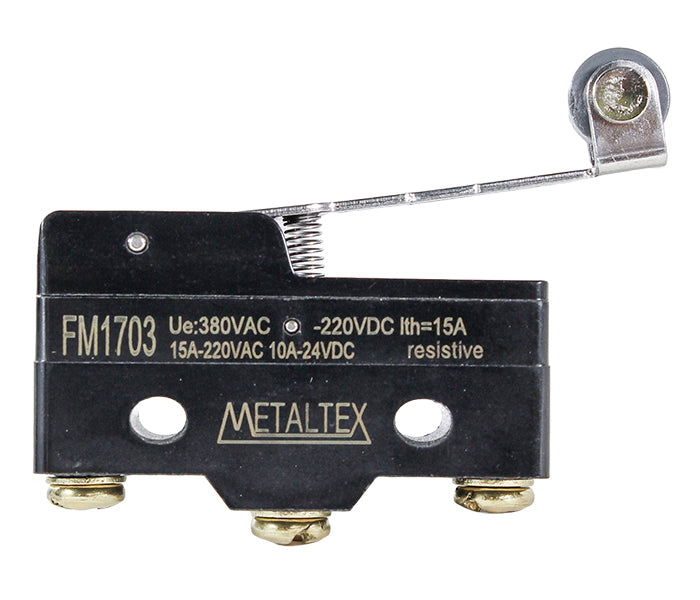

| FM1703 | Alavanca Longa com Rolete |

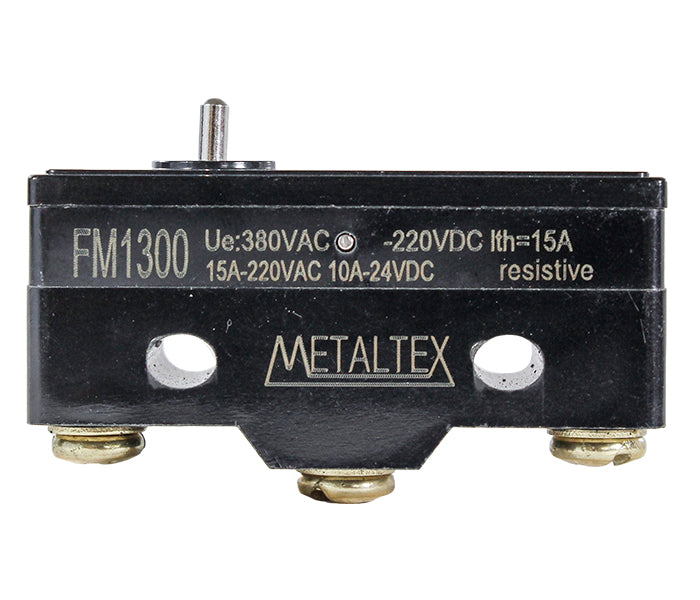

| FM1300 | Pino |

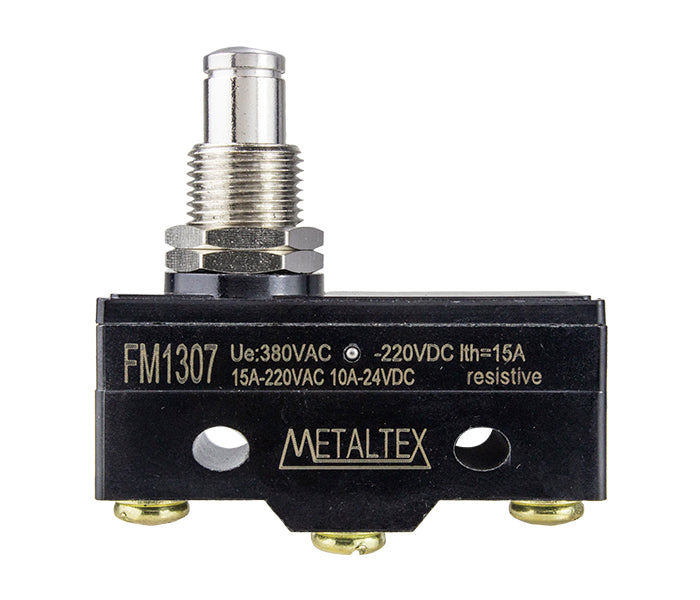

| FM1307 | Pino com Rosca |

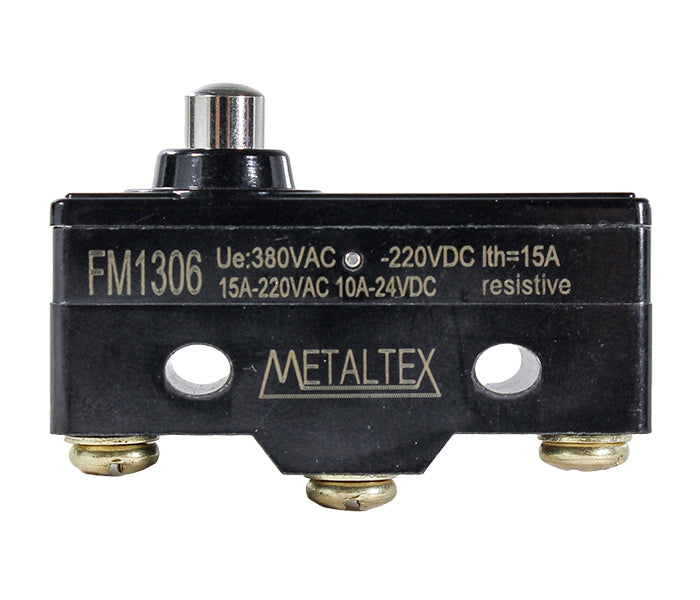

| FM1306 | Pino Curto |

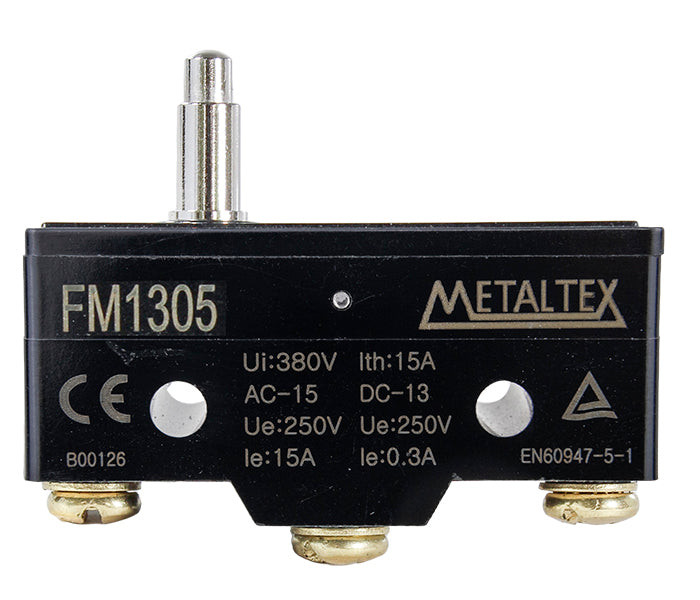

| FM1305 | Pino Longo |

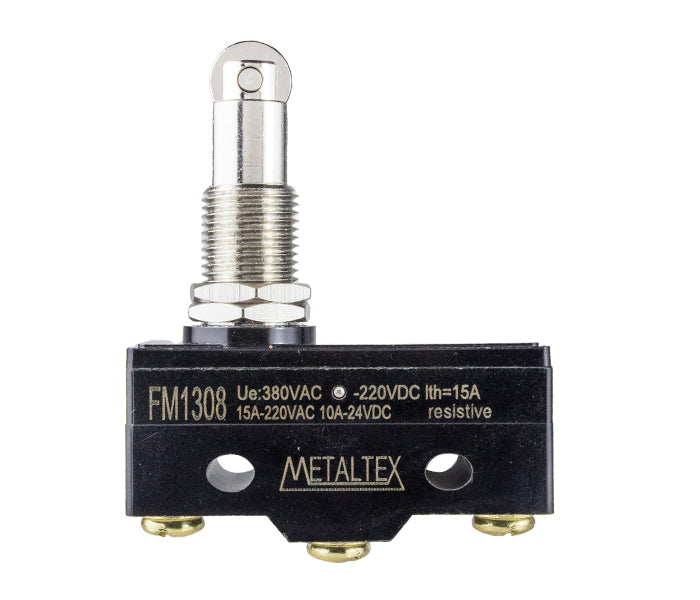

| FM1308 | Rolete |

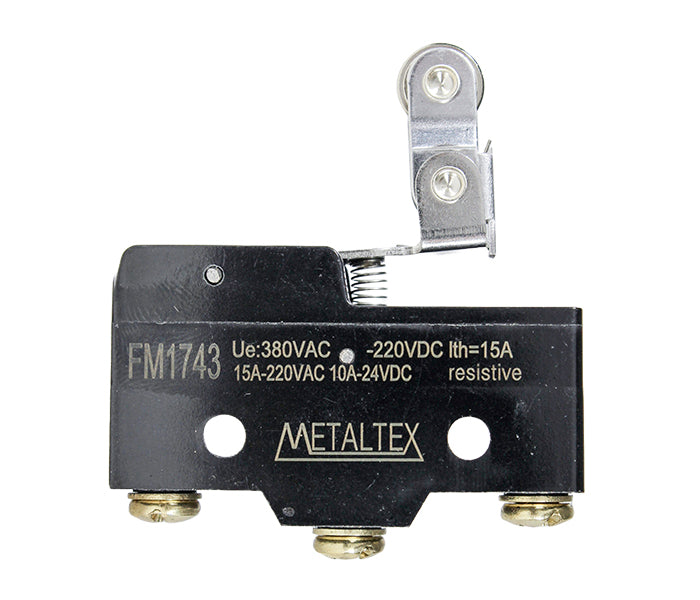

| FM1743 | Rolete Unidirecional |
Especificações Gerais
Especificações Gerais
| Normas | EN 60947-5-1:2017 |
| Tensão de isolação | 380VCA |
| Resistência de contato inicial | 15 mΩ máx. |
| Resistência de isolação | 100 MΩ mín. a 500 VCC |
| Tensão de impulso | 4kV |
| Rigidez dielétrica | 1000 VCA - 1 minuto entre contatos da mesma polaridade 1500 VCA - 1 minuto entre terminais e corpo 1500 VCA - 1 minuto entre cada terminal e terra |
| Vibração | 10-55 Hz, amplitude dupla de 1,5 mm |
| Choque | Resistência mecânica: 1.000 m/s² (aproximadamente 100 G) Falha: 300 m/s² (aproximadamente 30 G) |
| Temperatura ambiente | -15 ~ 80ºC |
| Temperatura de operação | -25 ~ 80ºC |
| Umidade | Sem capa: 35 ~ 85% UR máx. Com capa: 35 ~ 95% UR máx. |
| Vida elétrica | Acima de 500.000 |
| Frequência elétrica de operação | 20 operações/minuto |
| Velocidade de operação | 0,01 mm - 1m/seg |
| Arranjo do contato | 1 reversível |
| Terminais | Parafusos |
| Grau de poluição | 3 |
| Grau de proteção | Sem capa: IP00 - Com capa: IP50 |
