Chave Fim de Curso FM5
CÓD: FM5108-2
Descrição
Descrição
A linha FM5 de chaves de fim de curso é composta por dispositivos eletromecânicos robustos, projetados para detecção de posição e controle de movimento em máquinas industriais. Com corpo metálico de alta resistência e longa vida útil, são ideais para aplicações que exigem durabilidade e confiabilidade.
- Alta precisão e longa vida útil mecânica (até 10 milhões de operações)
- Corpo metálico resistente
- Contatos com capacidade de até 10A (dependendo do modelo) para acionamento de cargas
- Grau de proteção IP67
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

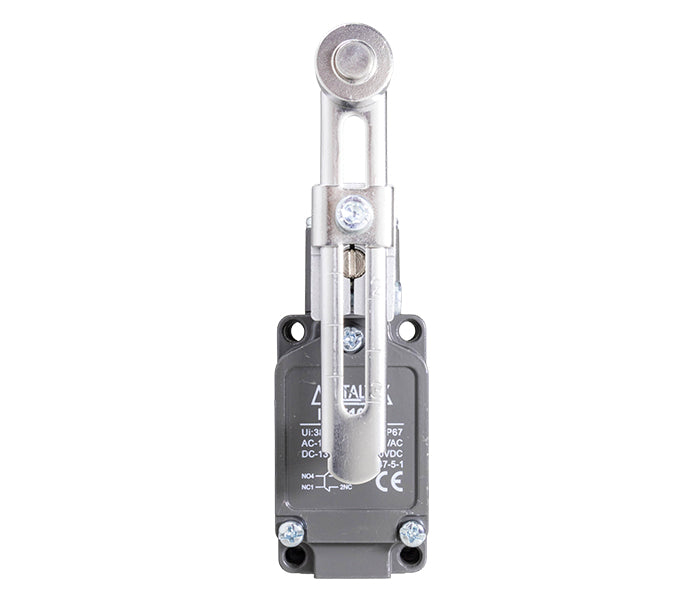

| FM5108-2 | Alavanca Ajustável com Rolete |

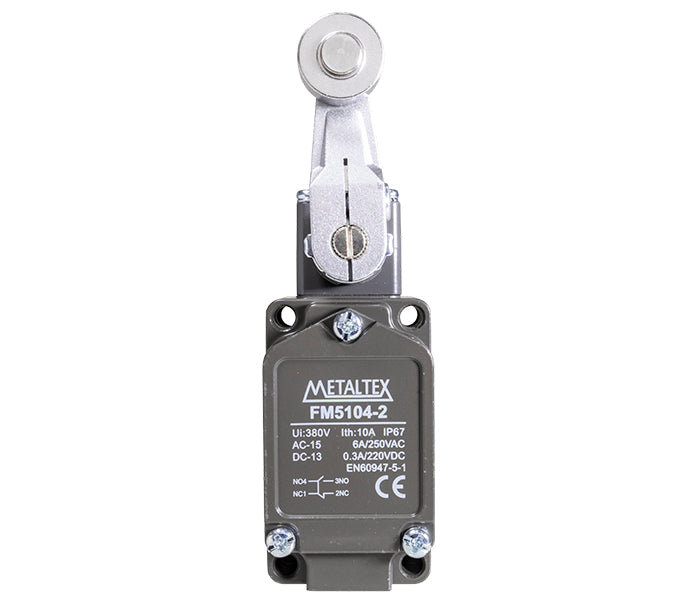

| FM5104-2 | Alavanca com Rolete |

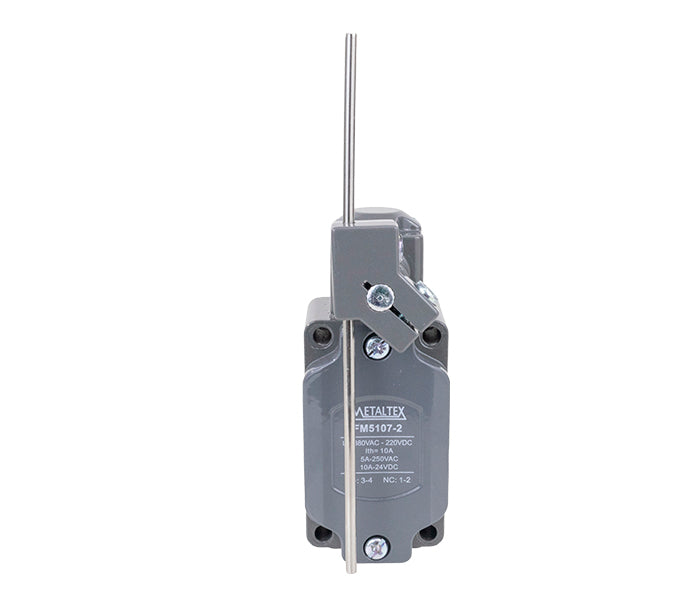

| FM5107-2 | Fio |

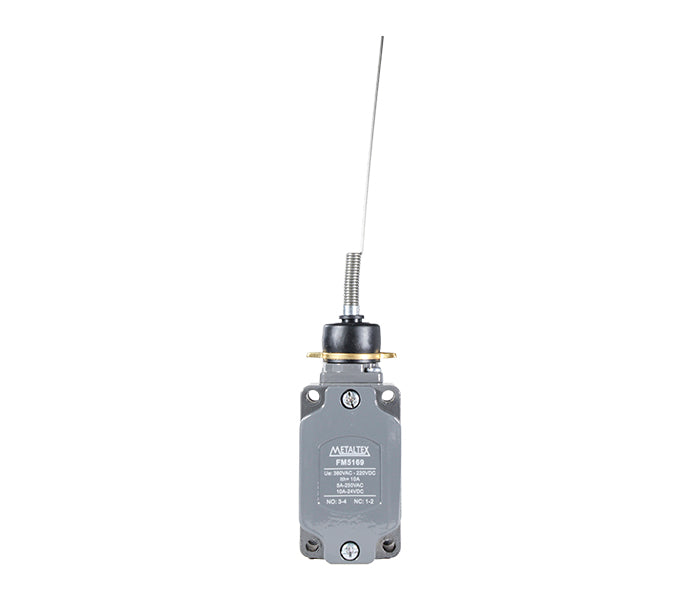

| FM5169 | Fio Flexível |

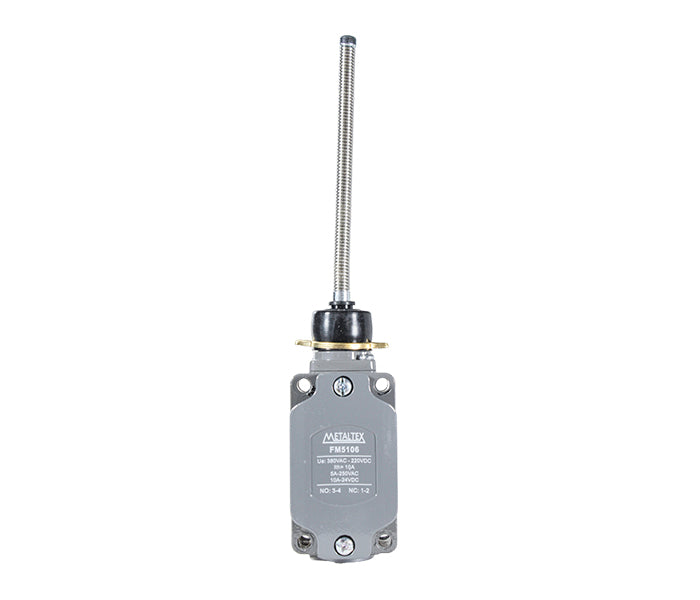

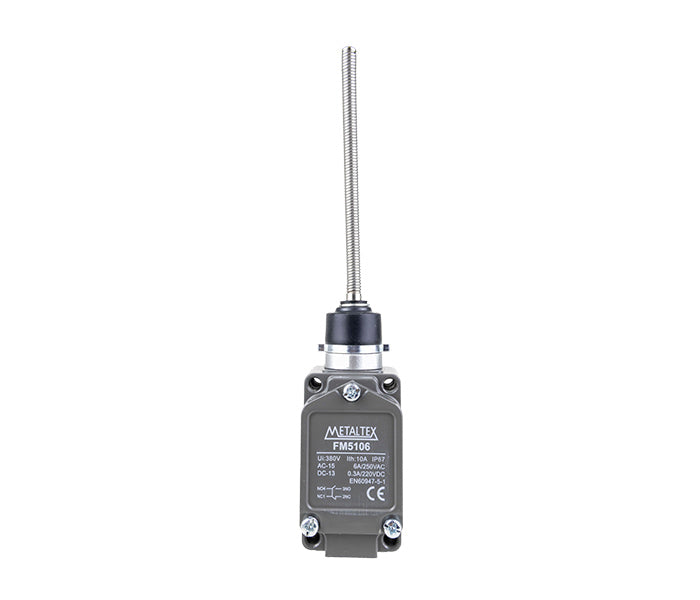

| FM5106 | Haste Flexível |

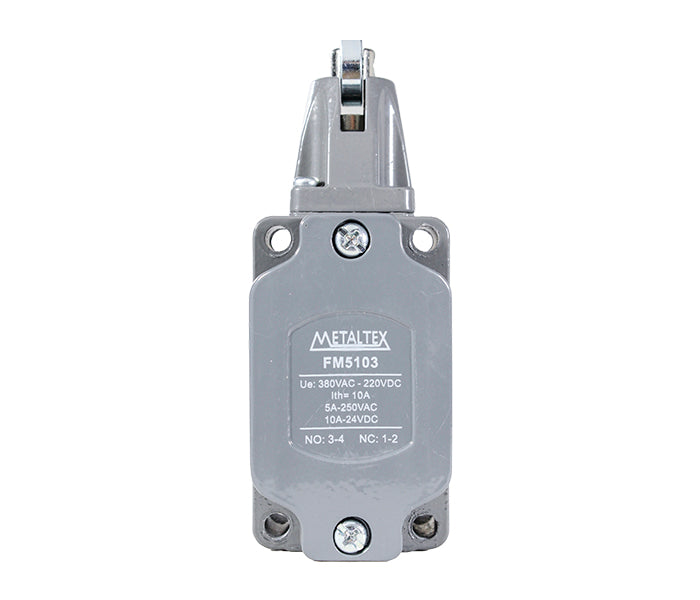

| FM5103 | Rolete 90° |
Especificações Gerais
Especificações Gerais
| Tensão de comutação máx. | 380VCA - 220VCC / 380VCA - 220VDC |
| Frequência de operação | 120 operações por minuto |
| Resistência de contato | ≤15 mΩ (inicial) |
| Resistência de isolação | 100 MΩ mín. (a 500VCC) |
| Rigidez dielétrica | 1.000 VCA entre terminais não contínuos 2.200 VCA entre cada terminal e terra |
| Vibração | 10 a 55Hz; 1,5mm dupla amplitude |
| Impacto | 300m/s² (aprox. 30G) |
| Temperatura de operação | -10 ~ 80°C |
| Umidade ambiente | 95% UR máx. |
| Peso | 390g (FM5104-2) |
| Vida mecânica | 10 x 106 operações mín. |
| Vida elétrica | 500 x 103 operações mín. |
| Capacidade dos contatos | 10A - 125VCA ou 5A - 250VCA carga resistiva |
| Arranjo do contato | 1NA + 1NF / 1NO + 1NC |
| Grau de proteção | IP67 |
| Prensa cabo | * M20 |
