Chave Fim de Curso de Segurança FS55

CÓD: FS5501

Descrição

A linha FS55 de chaves de segurança é composta por dispositivos de intertravamento projetados para proteger operadores e equipamentos em aplicações industriais. Utilizadas em portas, tampas e proteções de máquinas, garantem a interrupção segura do circuito quando o acesso à área de risco é detectado.

Certificação TÜV conforme norma IEC/EN 60947-5-1
Contatos de ruptura positiva com opções de 2 contatos NF
Grau de proteção IP67
Diversas opções de atuadores e alavancas para diferentes tipos de instalação

Selecione as opções abaixo

Lista de códigos

Código	Descrição

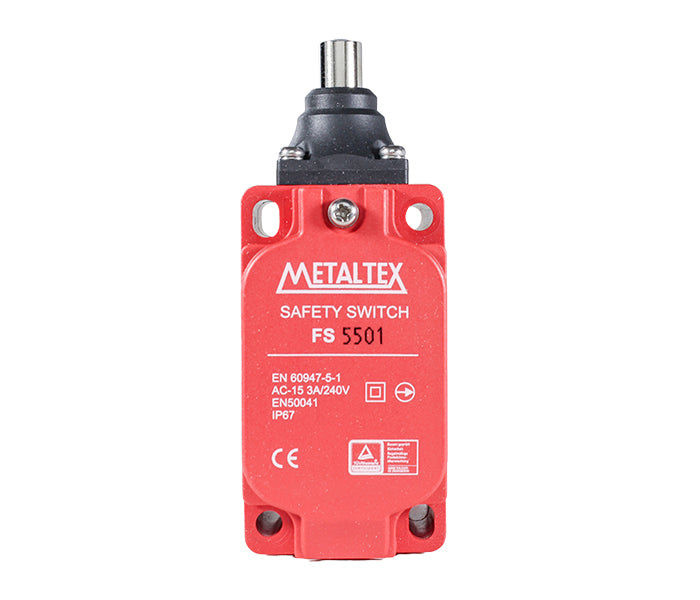

FS5501	Pino

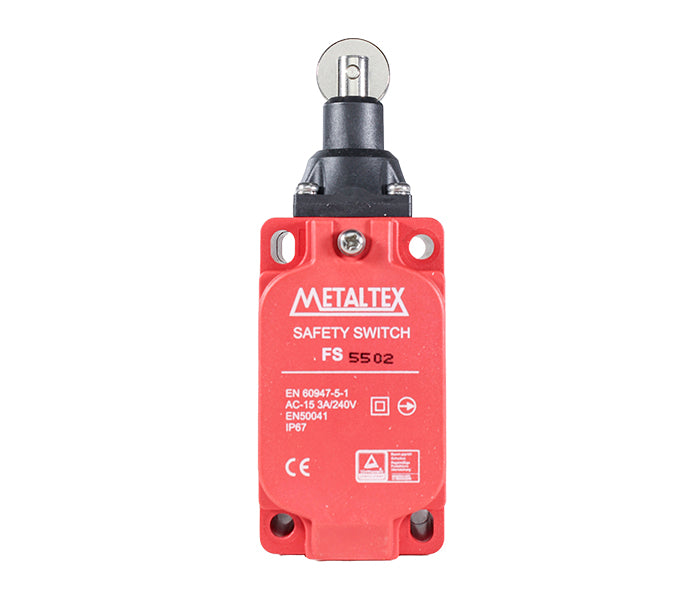

FS5502	Pino com Rolete

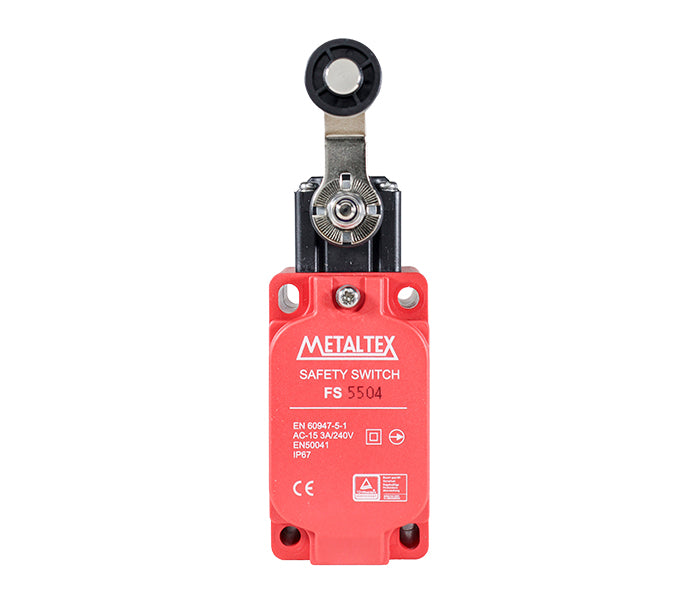

FS5504	Rolete com Haste

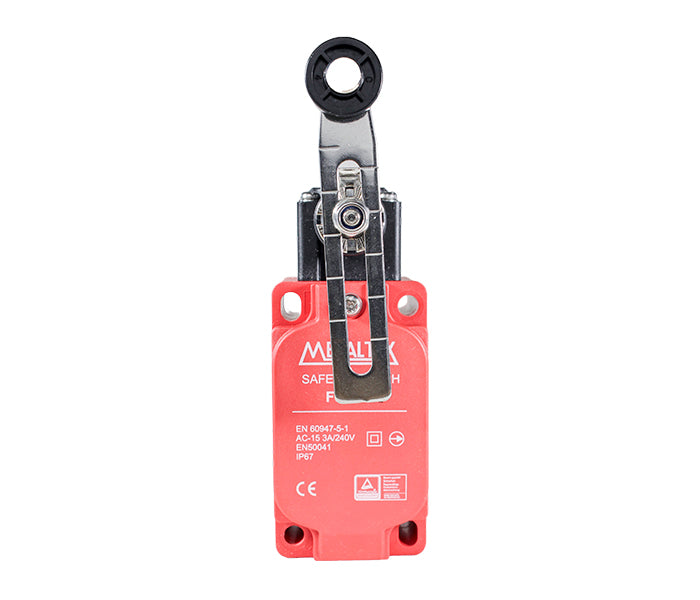

FS5508	Rolete com Haste Ajustável

Especificações Gerais

Norma	EN60947-5-1, UL508, EN50047, EN1088
Arranjo dos contatos	2NF + 1NA / 2NC + 1NO
Ruptura positiva	contato NF
Capacidade dos contatos	AC15 3A - 240VCA carga resistiva
Corrente de condução	10A máx.
Tensão de isolação Ui	600V
Vida mecânica	10 x 10⁶ operações mín.
Vida elétrica	150 x 10³ operações mín.
Frequência de operação	6.000 operações por hora máx.
Resistência de contato	≤25 mΩ máx. (inicial)
Resistência de isolação	100MΩ mín. (a 500VCC)
Rigidez dielétrica	2.500VCA - 1 minuto
Proteção contra choque elétrico	Classe II - dupla isolação
Vibração	10 ~ 55Hz
Temperatura de operação	-25~80ºC
Grau de proteção	IP67
Grau de poluição	3
Material do corpo	Poliester com fibra de vidro
Prensa cabo	* 1/2NPT
