Chave Fim de Curso de Segurança FS93

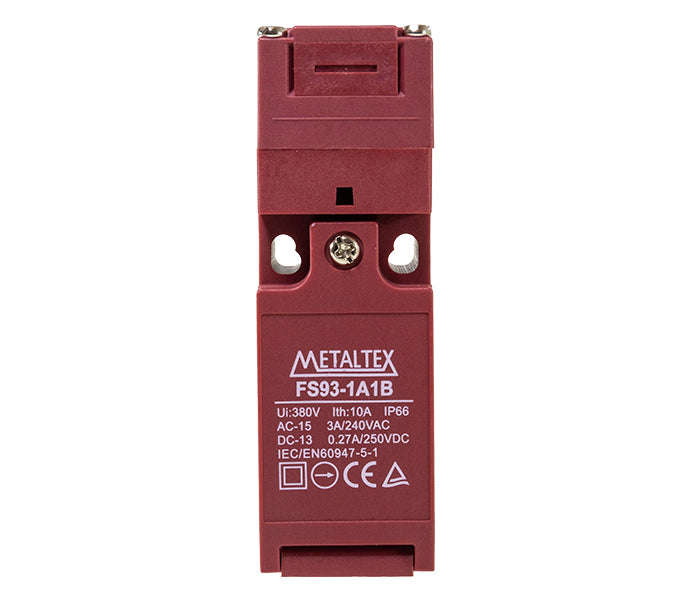

CÓD: FS93-1A1B
Descrição
Descrição
A linha FS93 de chaves de segurança é composta por dispositivos de intertravamento projetados para garantir a proteção de operadores em máquinas e equipamentos industriais. Com construção robusta e diversas opções de instalação, são ideais para monitoramento de portas, tampas e proteções de acesso a áreas de risco.
- Certificação TÜV conforme norma IEC/EN 60947-5-1
- Contatos de ruptura positiva com configuração de contatos NF e NA
- Grau de proteção IP67
- Opções de conexão por parafuso ou conector M12
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| FS93-1A1B | 1NA+1NF Ação Rápida |

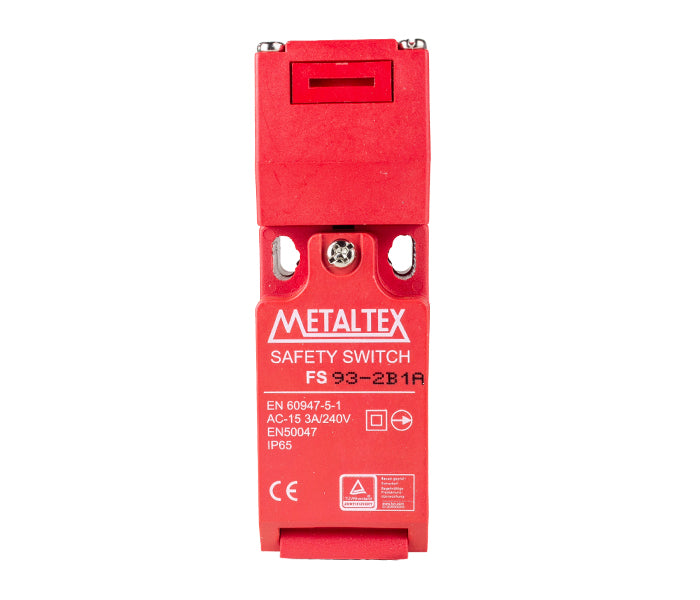

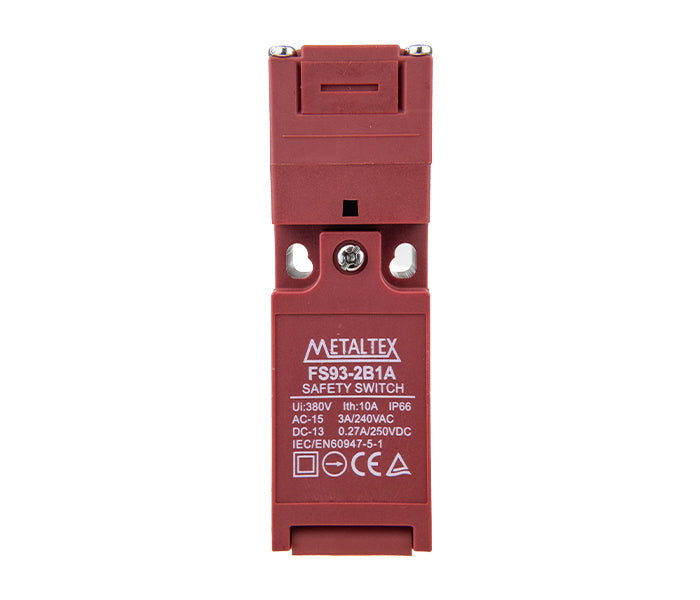

| FS93-2B1A | 2NF+1NA Ação Lenta |
Especificações Gerais
Especificações Gerais
| Modelo | FS93-2B | FS93-2B1A |
|---|---|---|
| Arranjo dos contatos | 2NF / 2NC | 2NF + 1NA / 2NC + 1NO |
| Norma | EN60947-5-1, UL508, EN50047, EN1088 | |
| Ruptura positiva | ➜ contato NF | |
| Capacidade dos contatos | AC15 3A - 240VCA carga resistiva | |
| Corrente de condução (Ith) | 10A máx. | |
| Tensão de isolação Ui | 600V | |
| Vida mecânica | 10 x 10⁶ operações mín. | |
| Vida elétrica | 150 x 10³ operações mín. | |
| Frequência de operação | 2 operações por segundo máx. | |
| Resistência de contato | 25 mΩ máx. (inicial) | |
| Resistência de isolação | 100MΩ mín. (a 500VCC) | |
| Rigidez dielétrica | 2.500VCA - 1 minuto | |
| Proteção contra choque elétrico | Classe II - dupla isolação | |
| Vibração | 10 ~ 55Hz | |
| Temperatura de operação | -25 ~ 80°C | |
| Grau de proteçãAo | IP65 | |
| Grau de poluição | 3 | |
| Material do corpo | Poliester com fibra de vidro | |
| Material do atuador | Aço inoxidável | |
| Prensa cabo | * PG13,5 | |
