Chave Fim de Curso de Segurança FS96
CÓD: FS9604-1A1B
Descrição
Descrição
A linha FS96 de chaves de segurança é composta por dispositivos de intertravamento robustos, projetados para proteção de máquinas e operadores em ambientes industriais. Com contatos de ruptura positiva e diversas opções de atuadores, garantem alta confiabilidade no controle de acesso a áreas de risco.
- Contatos NF com ruptura positiva, garantindo desligamento seguro em caso de falha
- Opções de contatos 1NA+1NF ou 2NF+1NA, atendendo diferentes níveis de segurança
- Diversos tipos de atuadores (haste, rolete, alavanca e versões ajustáveis)
- Certificação TÜV e CE
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| FS9604-1A1B | 1NA+NF Ação Rápida / Alavanca com Rolete |

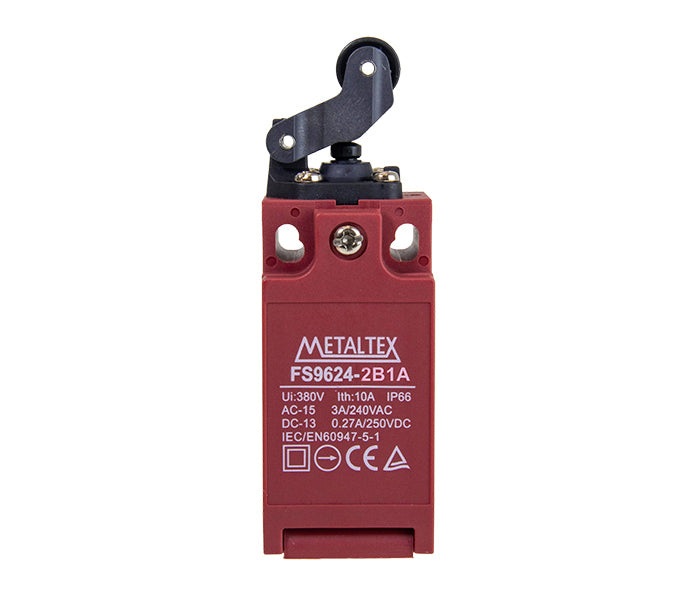

| FS9624-1A1B | 1NA+NF Ação Rápida / Alavanca Lateral Fixa com Rolete |
| FS9607-1A1B | 1NA+NF Ação Rápida / Fio |
| FS9669-1A1B | 1NA+NF Ação Rápida / Fio Flexível |
| FS9667-1A1B | 1NA+NF Ação Rápida / Haste Flexível |

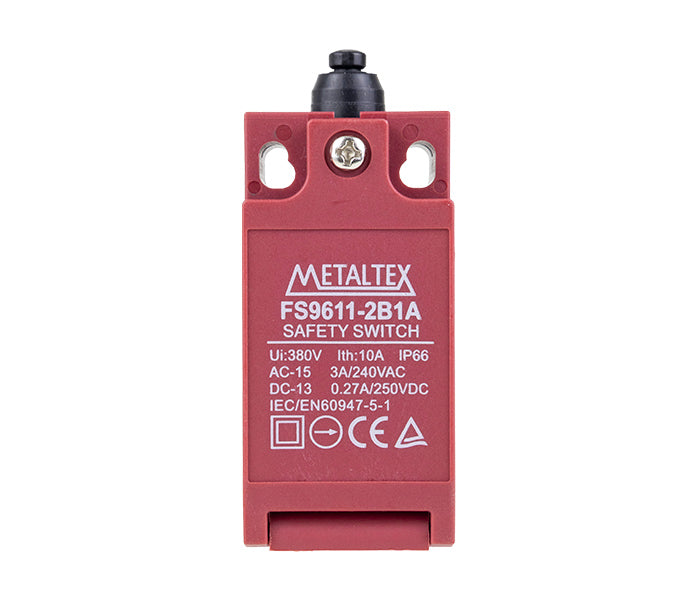

| FS9611-1A1B | 1NA+NF Ação Rápida / Pino |
| FS9612-1A1B | 1NA+NF Ação Rápida / Rolete |
| FS9622-1A1B | 1NA+NF Ação Rápida / Rolete 90° |
| FS9669-2B | 2NF Ação Lenta / Fio Flexível |
| FS9666-2B | 2NF Ação Lenta / Haste Mola Flexível |
| FS9608-2B1A | 2NF+1NA Ação Lenta / Ajustável com Rolete |
| FS9608-1A1B | 1NA+NF Ação Rápida / Ajustável com Rolete |
Especificações Gerais
Especificações Gerais
| Norma | EN60947-5-1 |
| Certificações | TÜV / CE |
| Arranjo do contato - Ação rápida | 1NA + 1NF (NF com ruptura positiva) |
| Arranjo do contato - Ação lenta | 2NF +1NA / 2NF (NF com ruptura positiva) |
| Capacidade dos contatos | AC-15: 3 A / 240 VCA DC-13: 0,27 A / 250 VCC |
| Corrente de condução máx. (Ith) | 10 A |
| Frequência de operação | Máx. 30 operações por minuto |
| Resistência de contato | 25 mΩ ou menos |
| Tensão de isolamento nominal (Ui) | 380 V |
| Grau de proteção contra choque elétrico | Classe II (isolamento duplo) |
| Grau de poluição (condições ambientais) | 3 (EN60947-5-1) |
| Vida elétrica | >500.000 operações (250 VCA 3 A, carga resistiva a 35 °C) |
| Vida mecânica | >300.000 operações (250 VCA 10 A, carga resistiva) |
| Velocidade de operação | 1 ~ 500mm/s |
| Carga mínima de trabalho | Carga resistiva de 1 mA abaixo de 5 VCC |
| Tensão suportável - Entre terminais do mesmo polo | 2,5 kV |
| Tensão suportável - Entre terminais de polos diferentes | 4 kV |
| Tensão suportável - Entre terminais e partes metálicas não energizadas | 6 kV |
| Resistência de isolamento | >100 MΩ |
| Espaço entre contatos - Ação rápida | Mínimo 2 × 0,5 mm |
| Espaço entre contatos - Ação lenta | Mínimo 2 × 2 mm |
| Vibração | 10–55 Hz 0,75 mm (sem acionamento) |
| Impacto - Durabilidade | 1.000 m/s² |
| Impacto - Sem acionamento | 3000 m/s² |
| Temperatura ambiente | -20 ~ 70 °C |
| Umidade | <95% RH |
| Peso | Aproximadamente 73g (sem prensa cabo) |
| Grau de proteção | IP66 |
| Prensa cabo | M20 |
