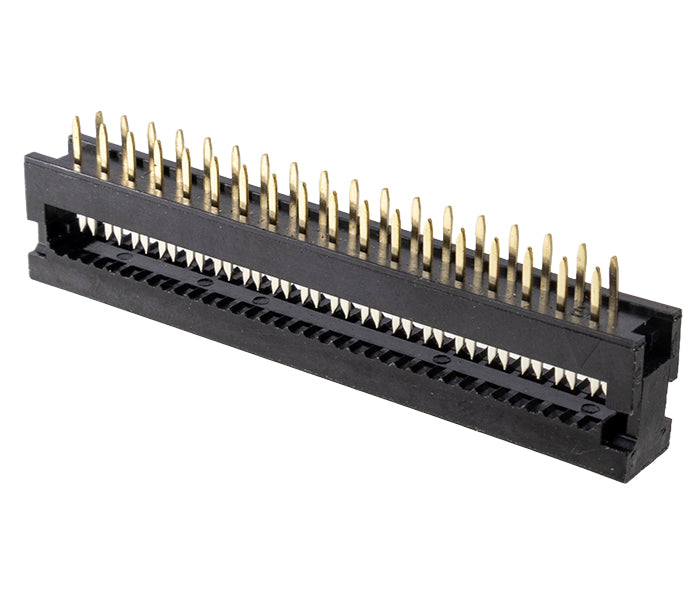

Conector IDC de Transição para PCI
CÓD: IDCT-10
Descrição
Descrição
Os conectores IDC são projetados para garantir conexões seguras e precisas em circuitos eletrônicos. Fabricados com materiais de alta qualidade, oferecem excelente desempenho elétrico e resistência térmica. Suportam diversas configurações e tamanhos, ideais para projetos industriais e de automação.
- Para montagem em placas de circuito impresso
- Corrente máxima de 1A e tensão de até 250V
- Isoladores em PPS ou PBT com fibra de vidro UL94V-0
- Disponíveis em múltiplas quantidades de vias (de 10 a 84)
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

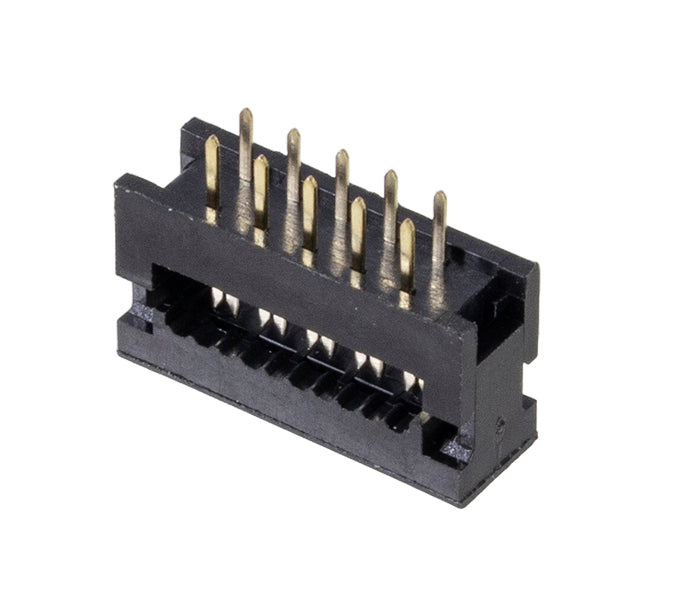

| IDCT-10 | 10 Vias |

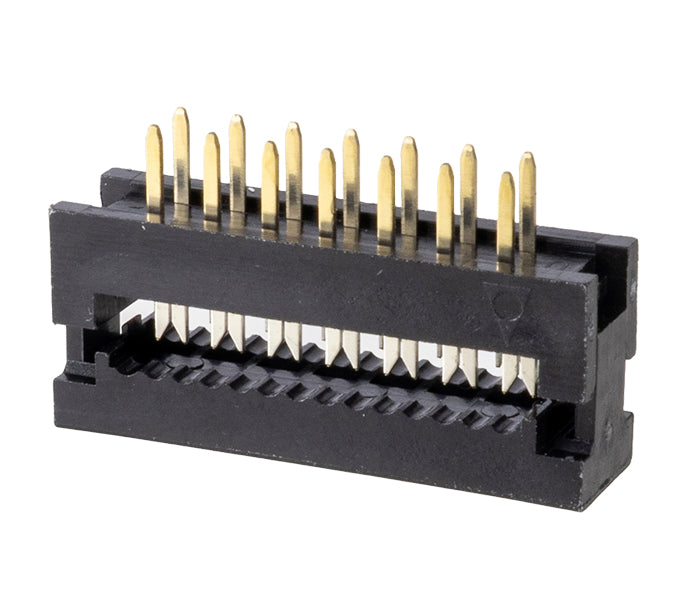

| IDCT-14 | 14 Vias |

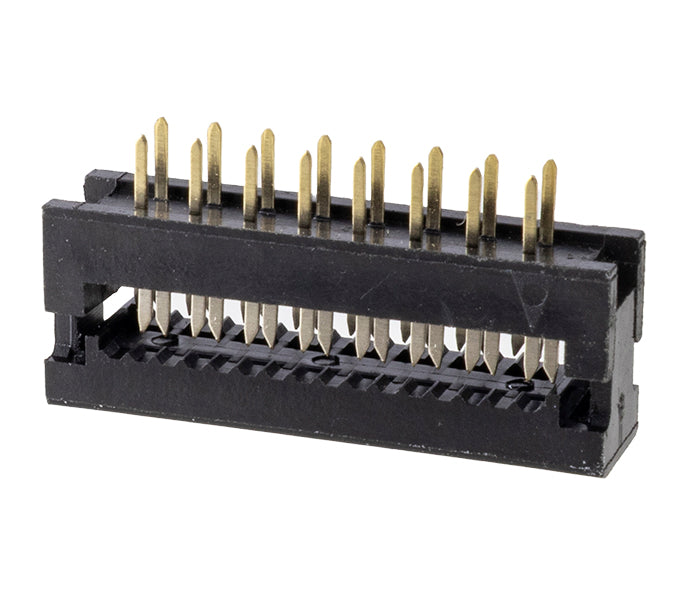

| IDCT-16 | 16 Vias |
| IDCT-18 | 18 Vias |
| IDCT-20 | 20 Vias |

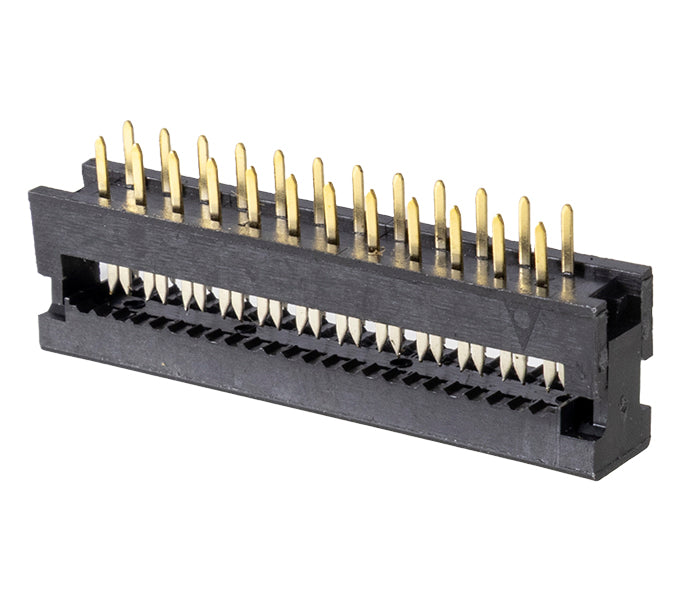

| IDCT-24 | 24 Vias |

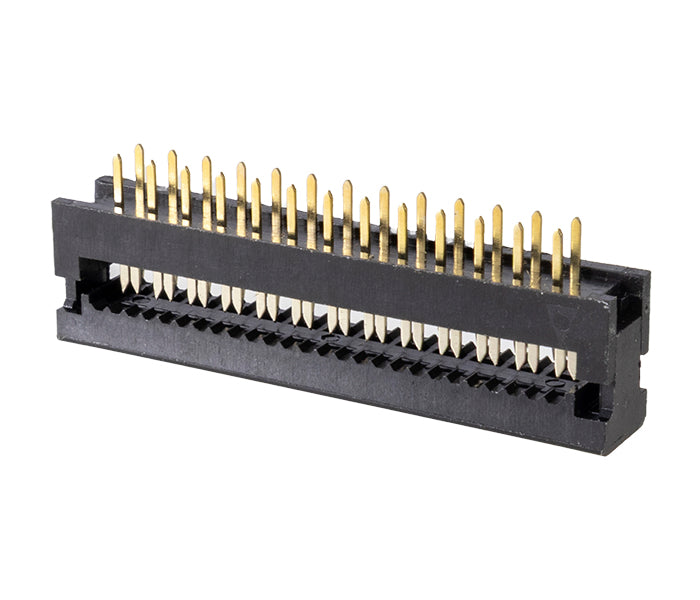

| IDCT-26 | 26 Vias |

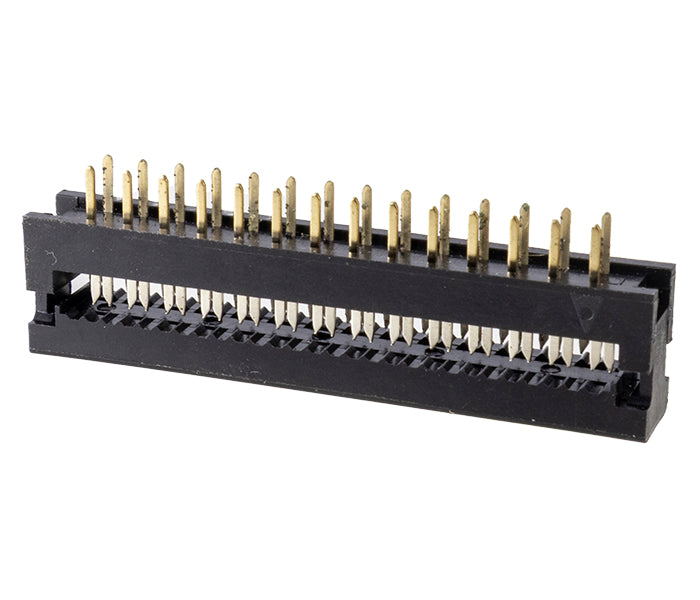

| IDCT-28 | 28 Vias |

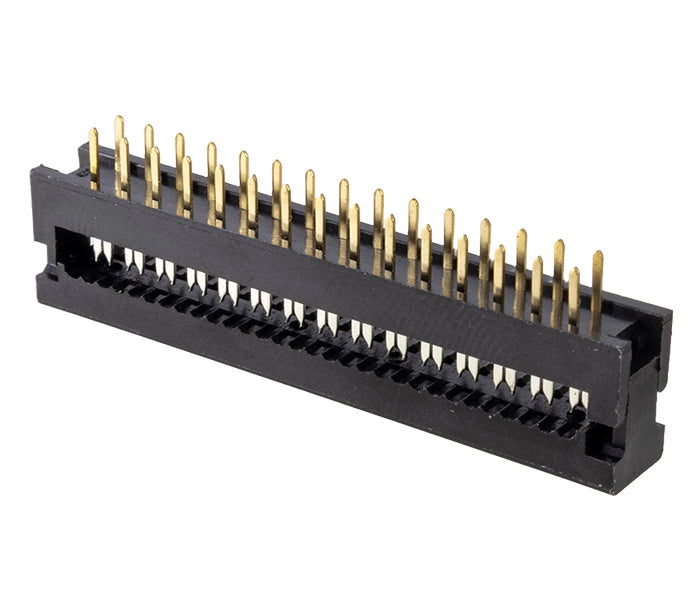

| IDCT-30 | 30 Vias |

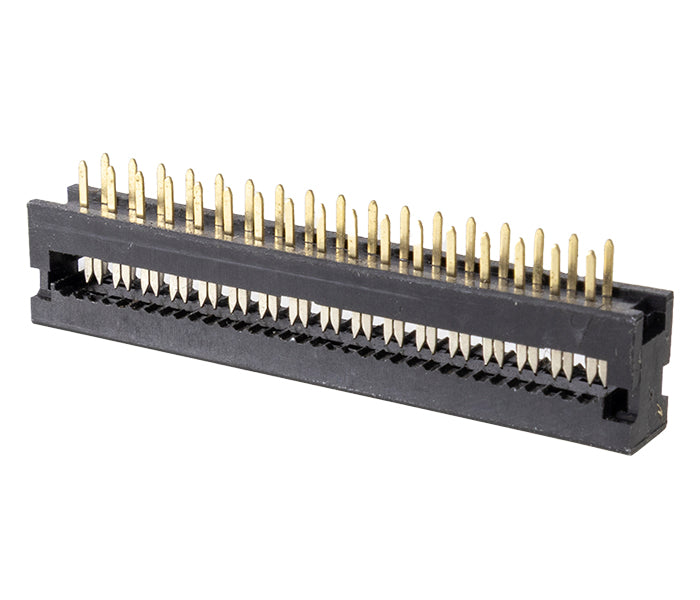

| IDCT-34 | 34 Vias |
| IDCT-36 | 36 Vias |

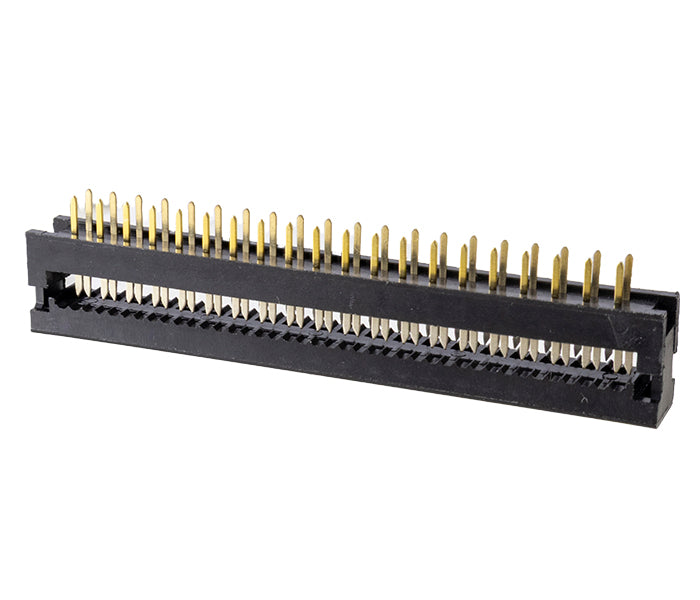

| IDCT-40 | 40 Vias |

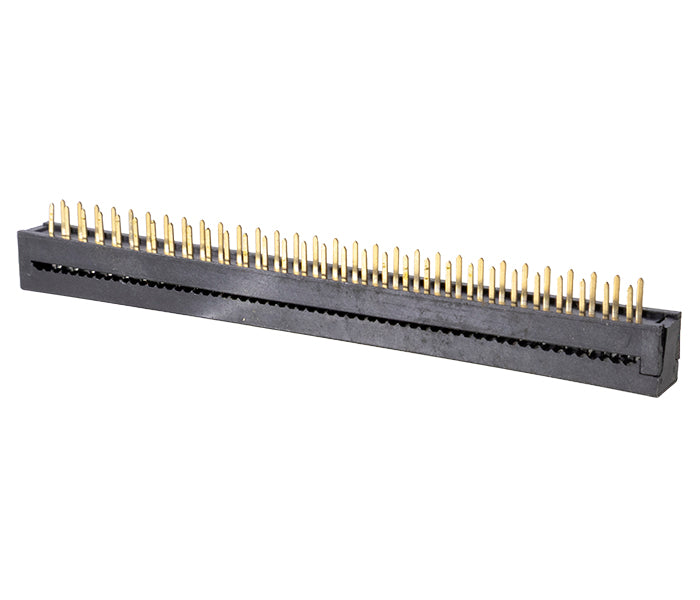

| IDCT-60 | 60 Vias |

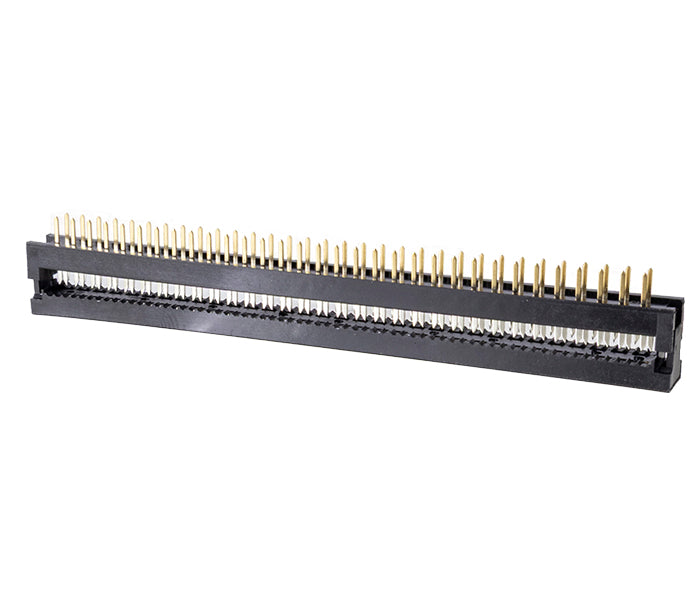

| IDCT-64 | 64 Vias |
Especificações Gerais
Especificações Gerais
| Corrente máxima | 1 A |
| Tensão máxima | 50 VCA / VCC (VAC / VDC) |
| Capacitância | 1.0pF max. |
| Resistência de contato inicial máx. | 30 mΩ |
| Resistência de isolação | 1000 MΩ |
| Rigidez dielétrica | 500 VCA / VAC (1 minuto) |
| Temperatura de operação | -50 ~ 105°C |
| Material do isolador | PPS + 40% G.F. UL94V-0 |
| Material dos contatos | PLCC-XX-S - Bronze fosforoso dourado PLCC-XX-S-E - Bronze fosforoso estanhado |
