Luminária LED

CÓD: LED01M-24

Descrição

A LED01 é uma luminária LED projetada para oferecer iluminação prática e segura em painéis elétricos. Sua instalação pode ser feita por ímã ou parafuso, adaptando-se a diferentes aplicações. Possui acionamento por chave ou sensor de presença e grau de proteção IP20. Apresenta baixo consumo de energia (5 W) e vida útil de até 60.000 horas.

Iluminação interna de painéis elétricos
Fixação por ímã ou parafuso
Acionamento por chave ou sensor de presença
Alimentação de 110 a 220 VCA (ou 24 VCC, conforme modelo)

Selecione as opções abaixo

Lista de códigos

Código	Descrição
LED01M-24	Imã / Chave Liga/Desliga / 24VCC

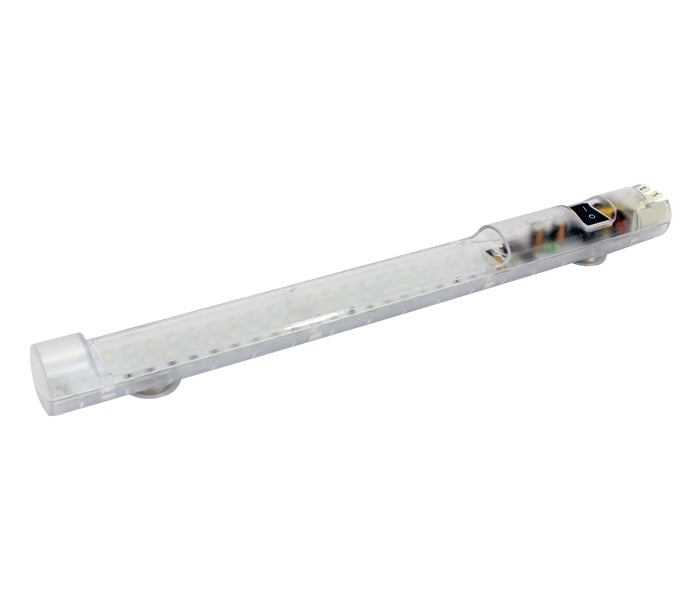

LED01M	Imã / Chave Liga/Desliga / 110/220VCA

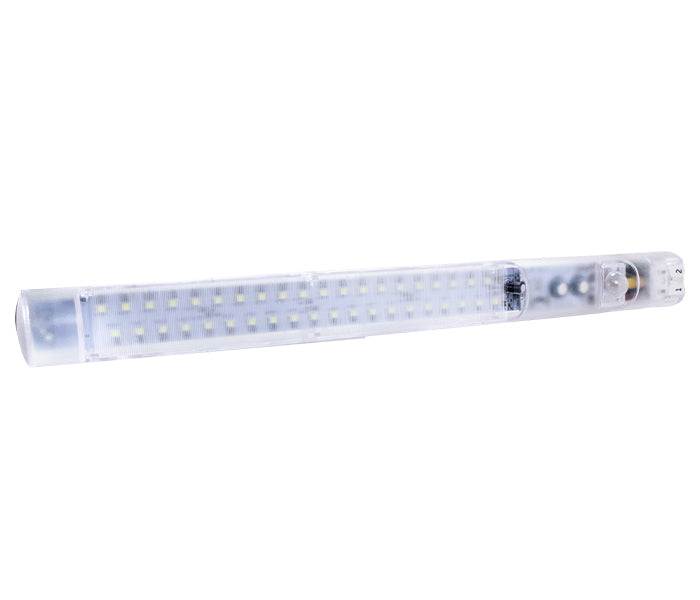

LED01M-PIR	Imã / Sensor de Presença / 48/265VCA/VCC

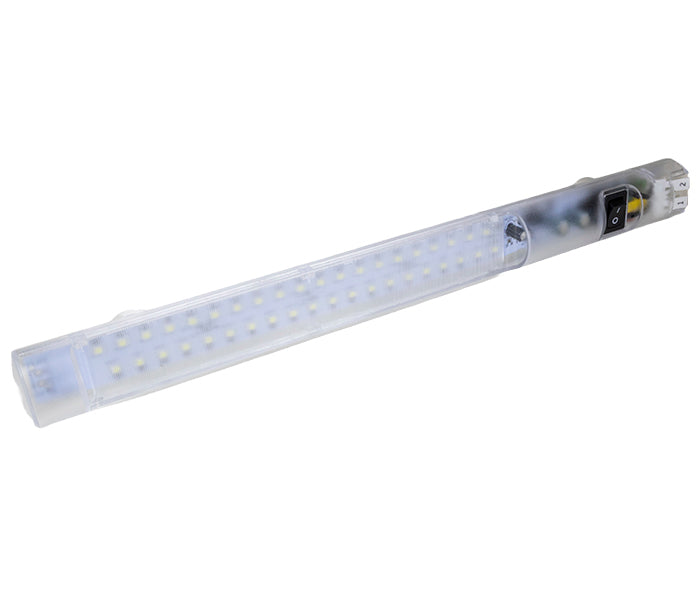

LED01P	Parafuso ou Clip / Chave Liga/Desliga / 110/220VCA

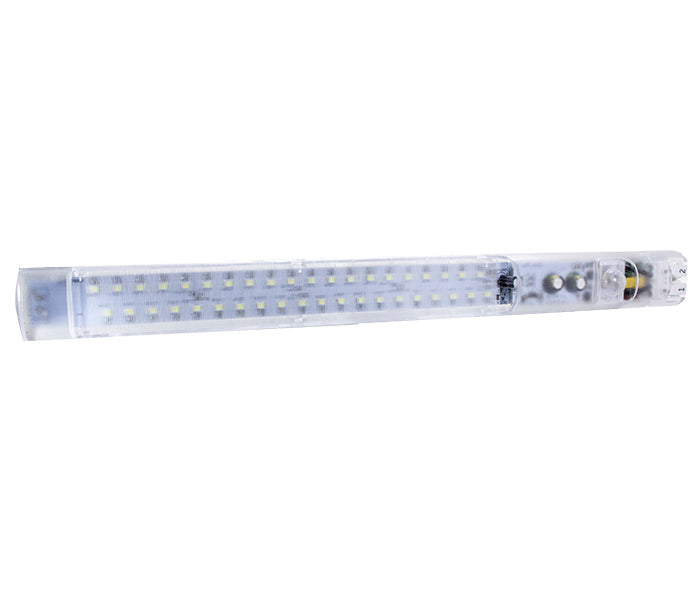

LED01P-PIR	Parafuso ou Clip / Sensor de Presença / 48/265VCA/VCC

Especificações Gerais

Modelo	LED01M	LED01P	LED01M-24	LED01M-PIR	LED01P-PIR
Fixação	Imã	Parafuso (M5) ou clip (M6)	Imã	Imã	Parafuso (M5) ou clip (M6)
Tensão de alimentação	110 ~ 220VCA / VAC	110 ~ 220VCA / VAC	24VCC / VDC	48 ~ 265VCA / VAC	48 ~ 265VCA / VAC
Acionamento	Chave liga/desliga			Sensor de presença
Temporização	Não incluso			5 min. (fixo)
Consumo	Max. 5W
Luminosidade	400lm a 120° (1.200lm a 360° ou equivalente a uma lâmpada de 95W)
Tipo da lâmpada	LED, ângulo de radiação 120°
Cor da luz	Luz branca; Temperatura de cor: 6.000K a 7.000K
Vida de serviço	60.000h a/t +20°C (+68°F)
Conexão	Conector de 2 pólos com bloqueio de pressão
Torque	Max. 2Nm
Material do corpo	Plástico transparente
Peso	0.2kg
Temperatura de operação	-30 ~ 60°C (-22 ~ 140°F)
Temperatura de armazenamento	-40 ~ 85°C (-40 ~ 185°F)
Umidade	Max. 90% UR / RH (sem condensação)
Grau de proteção	IP20 / II (isolamento duplo)
