Conector Mini Header M para PCI Fileira Dupla

CÓD: MCD-02

Descrição

O mini header é projetado para conexões confiáveis em placas de circuito impresso. Com suporte a até 3A e 125V, garante desempenho seguro em aplicações eletrônicas. Sua construção em materiais de alta qualidade assegura resistência e estabilidade elétrica.

Suporta até 3A de corrente e 125V em aplicações AC/DC
Isolador em PBT UL94V-0 e contatos em latão dourado
Disponível em fileira dupla, com até 40 contatos por fileira e montagem a 90° ou 180°

Selecione as opções abaixo

Lista de códigos

Código	Descrição

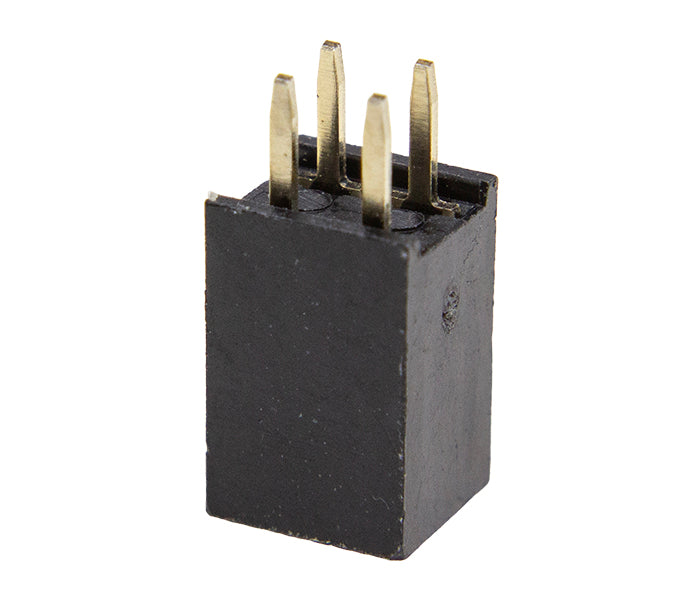

MCD-02	4 Vias / 180°

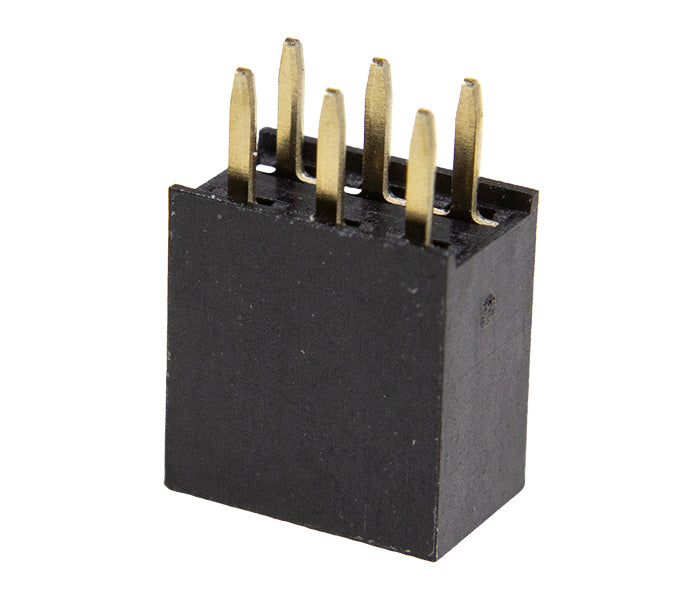

MCD-03	6 Vias / 180°

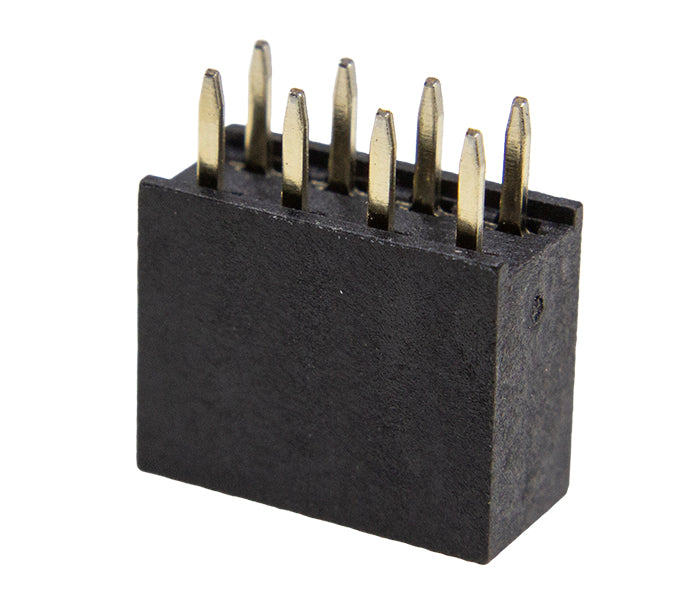

MCD-04	8 Vias / 180°

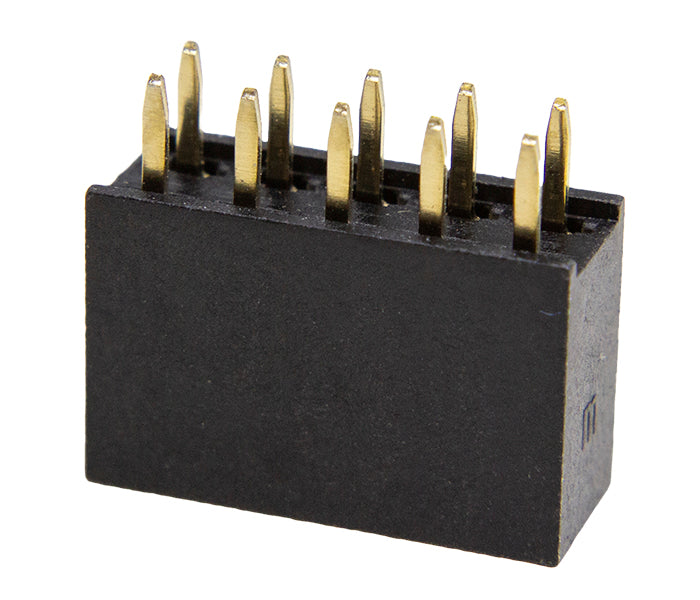

MCD-05	10 Vias / 180°

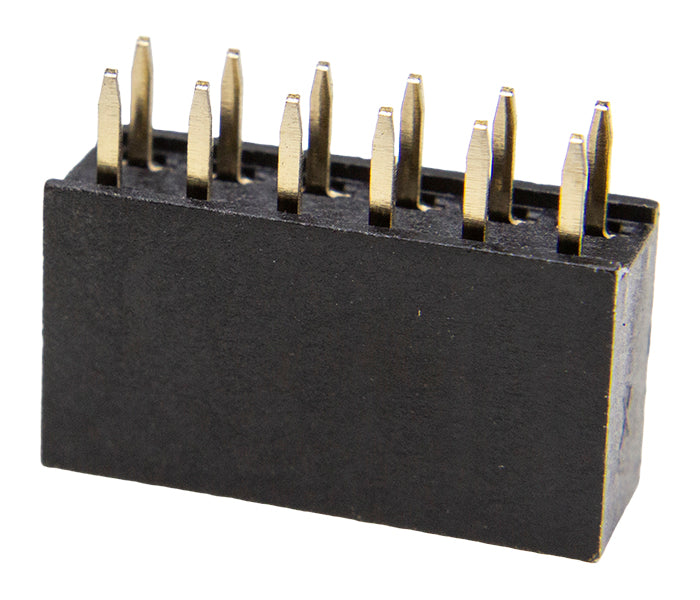

MCD-06	12 Vias / 180°

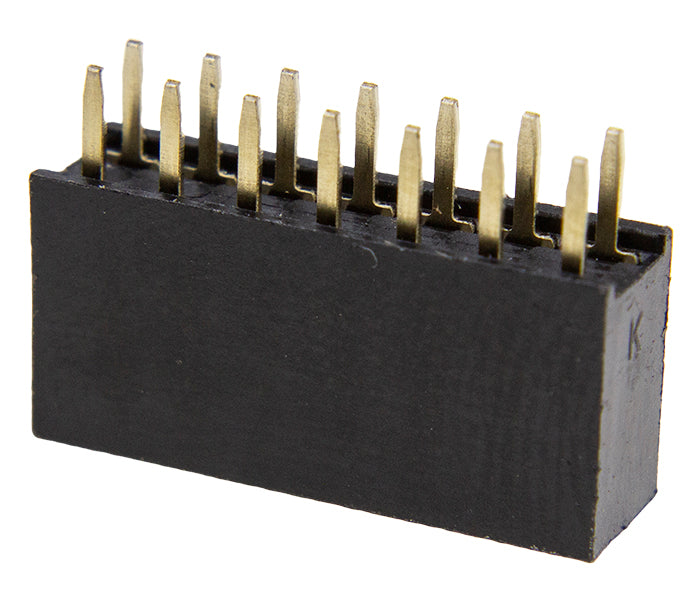

MCD-07	14 Vias / 180°

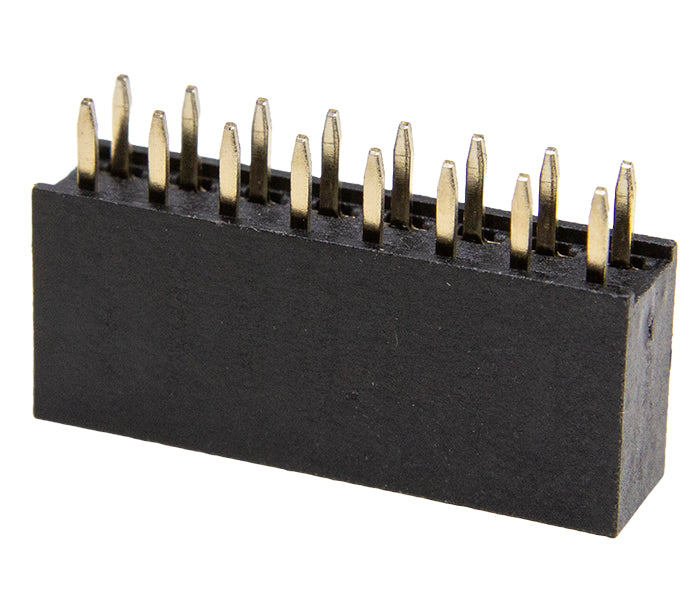

MCD-08	16 Vias / 180°

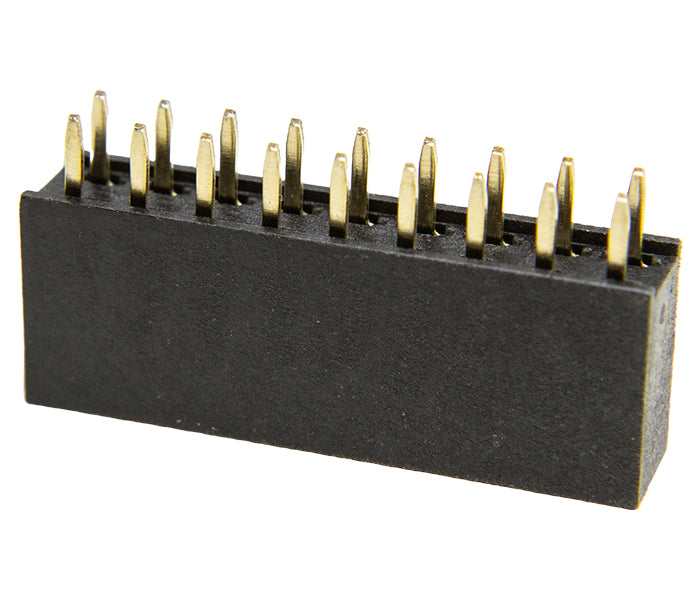

MCD-09	18 Vias / 180°

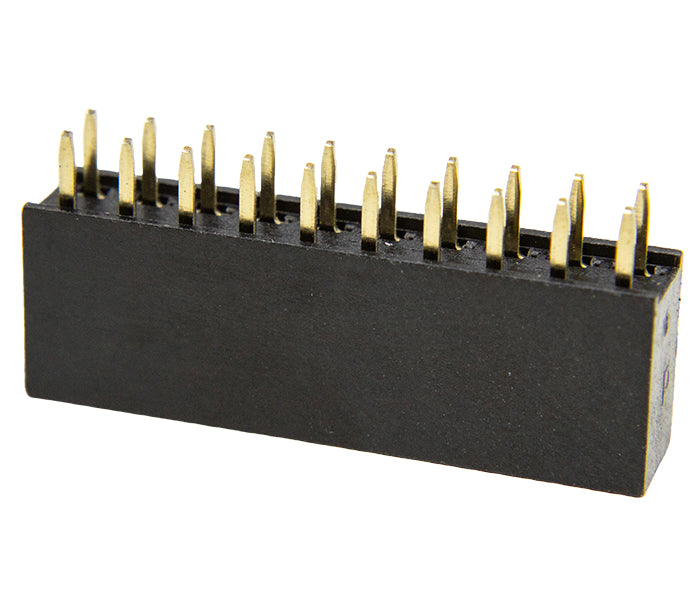

MCD-10	20 Vias / 180°

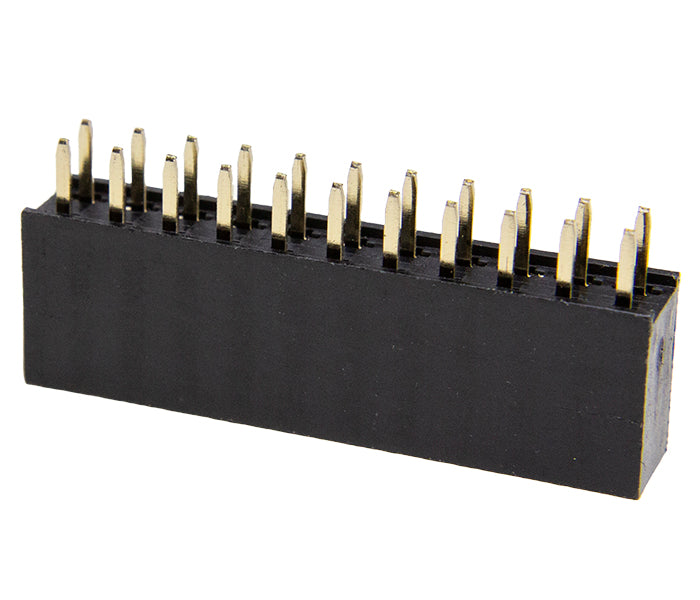

MCD-11	22 Vias / 180°

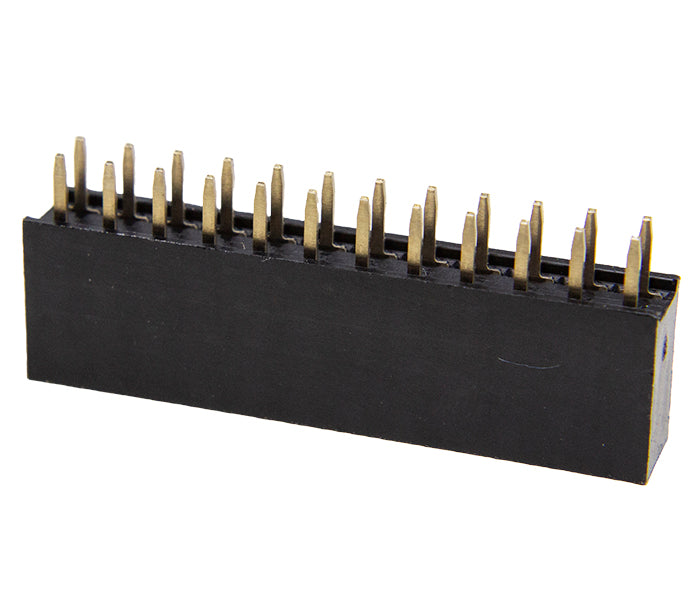

MCD-12	24 Vias / 180°

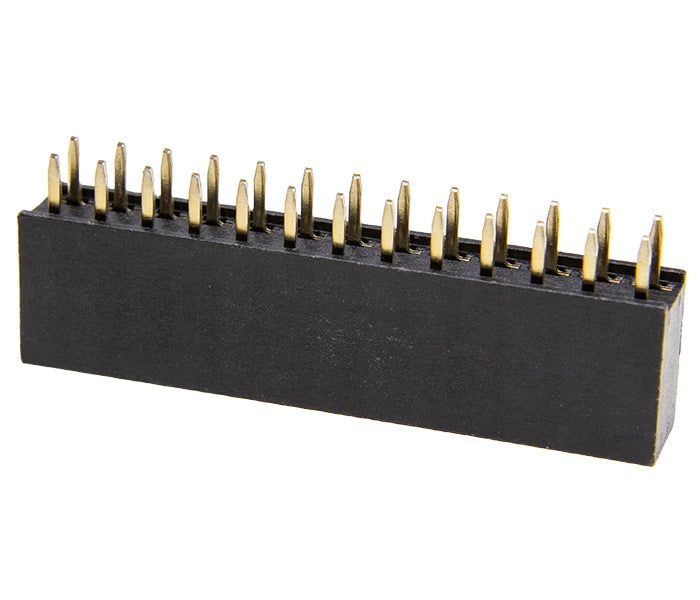

MCD-13	26 Vias / 180°

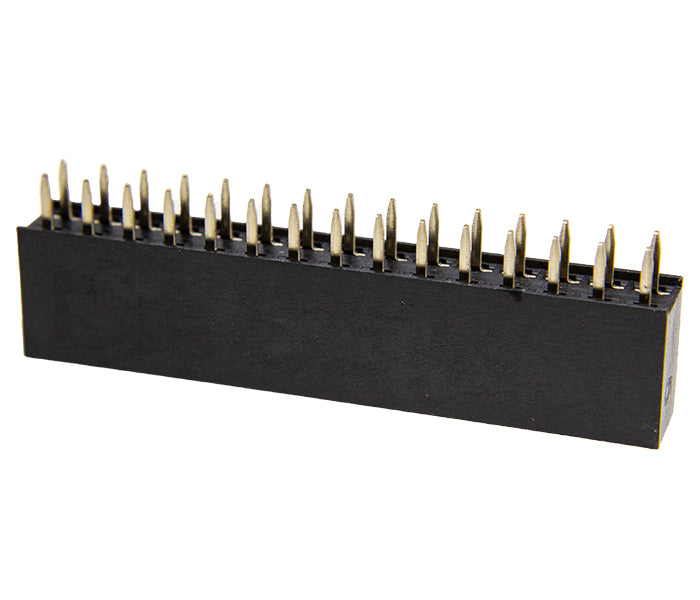

MCD-15	30 Vias / 180°

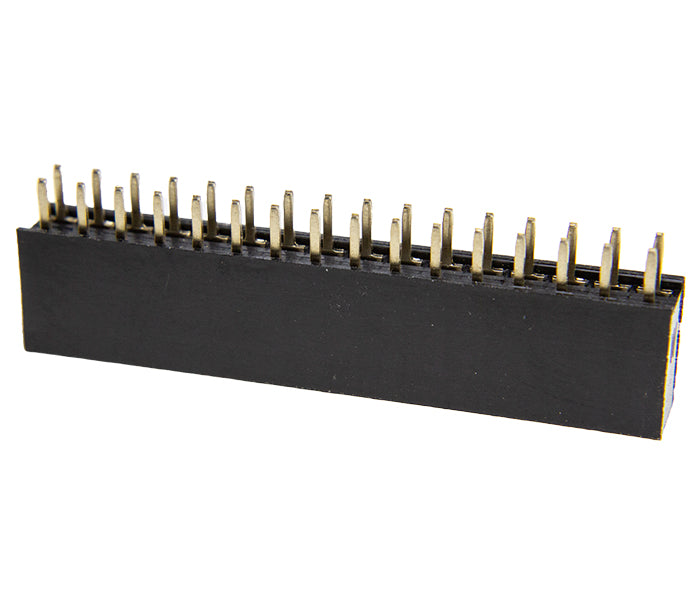

MCD-16	32 Vias / 180°

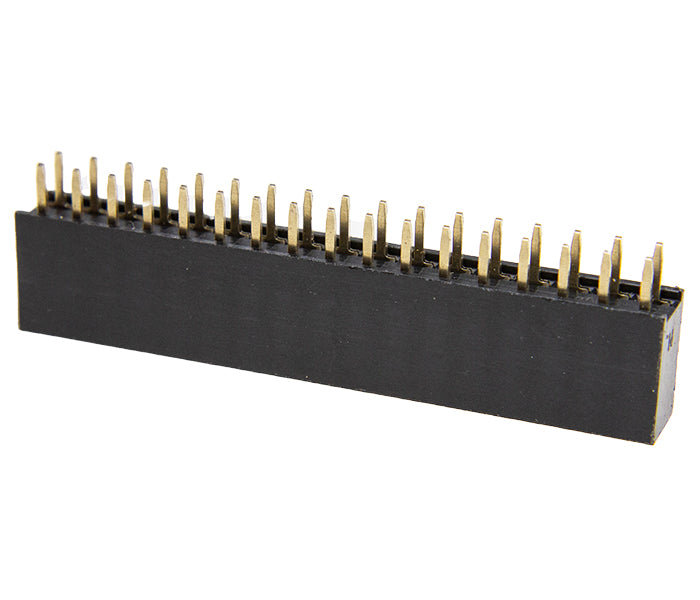

MCD-17	17 Vias / 180°

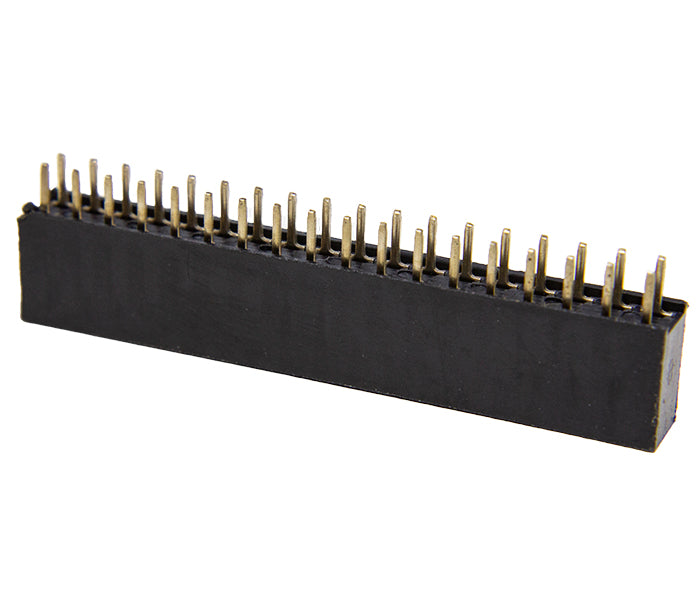

MCD-18	36 Vias / 180°

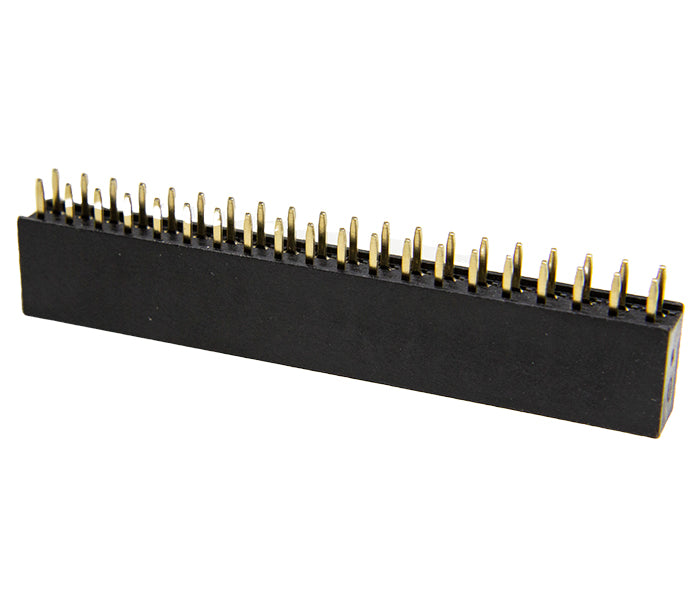

MCD-20	40 Vias / 180°

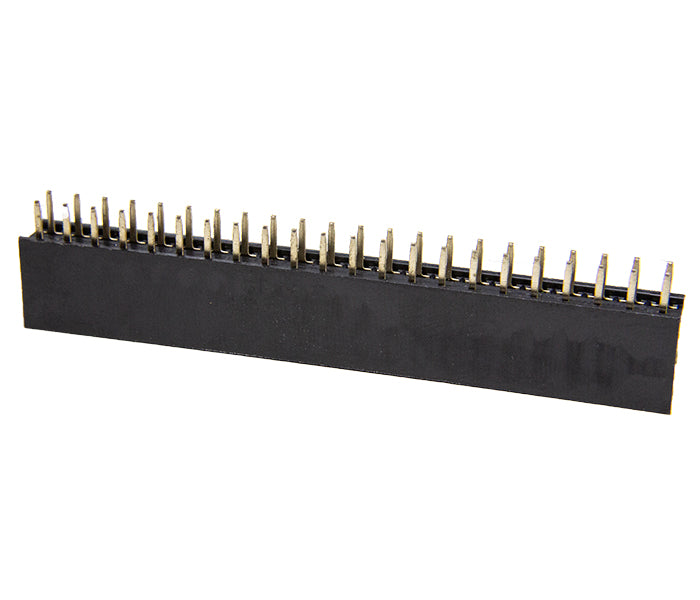

MCD-22	44 Vias / 180°

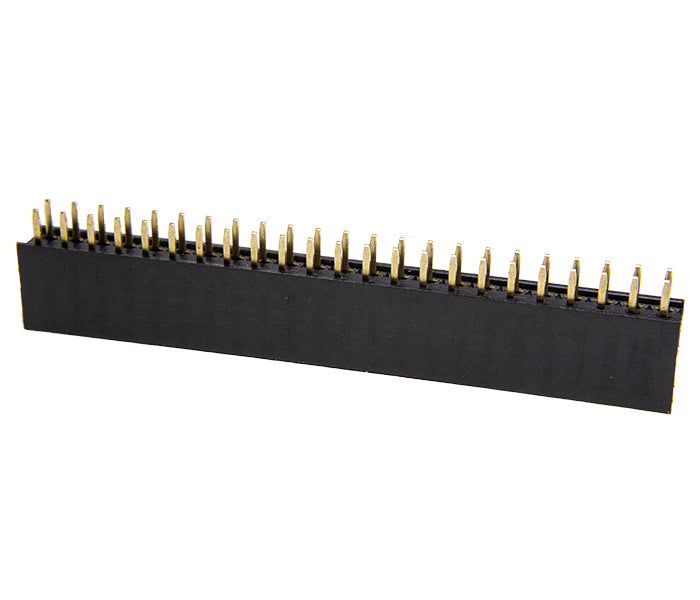

MCD-23	46 Vias / 180°

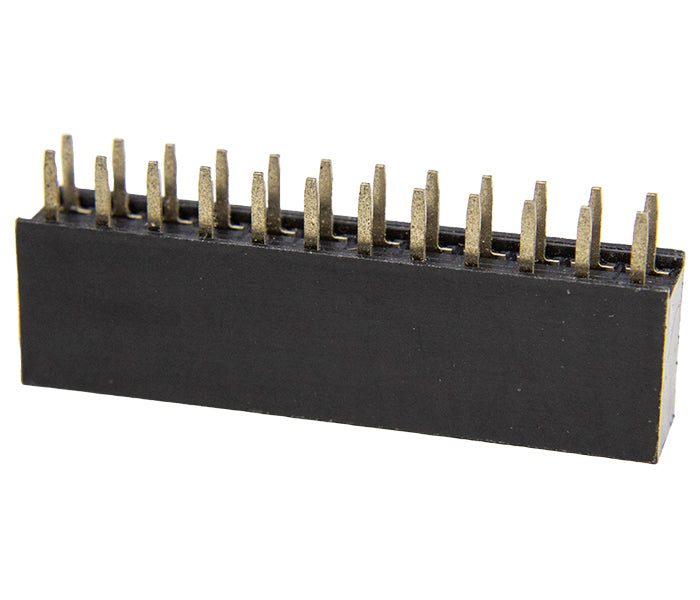

MCD-24	48 Vias / 180°

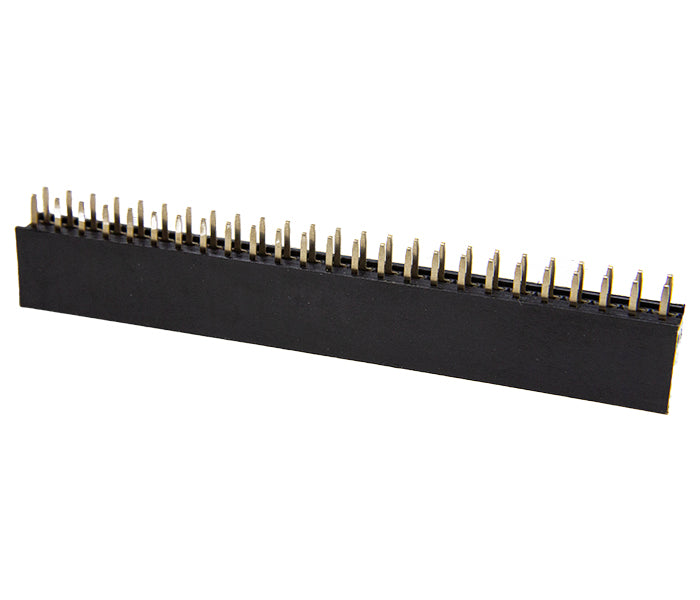

MCD-25	50 Vias / 180°
MCD-26	52 Vias / 180°
MCD-27	54 Vias / 180°

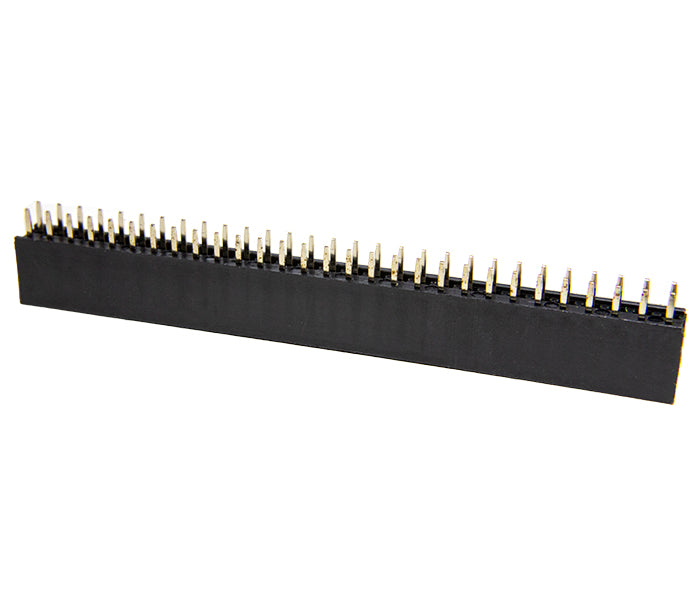

MCD-29	58 Vias / 180°

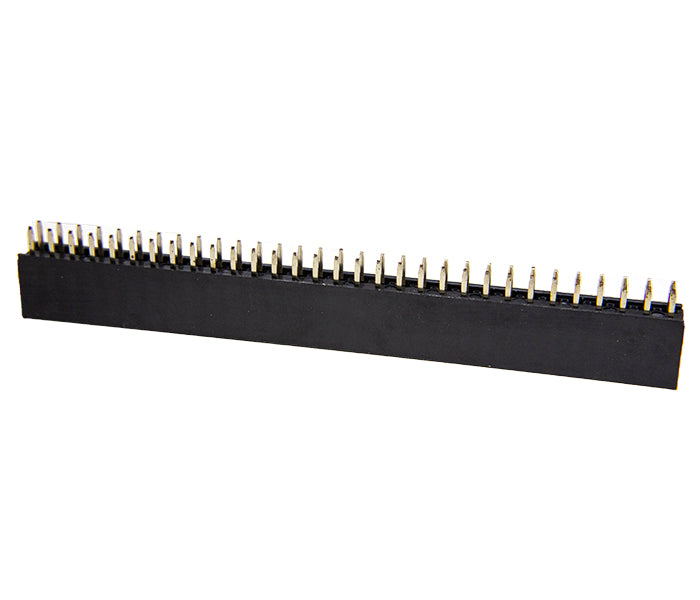

MCD-31	62 Vias / 180°

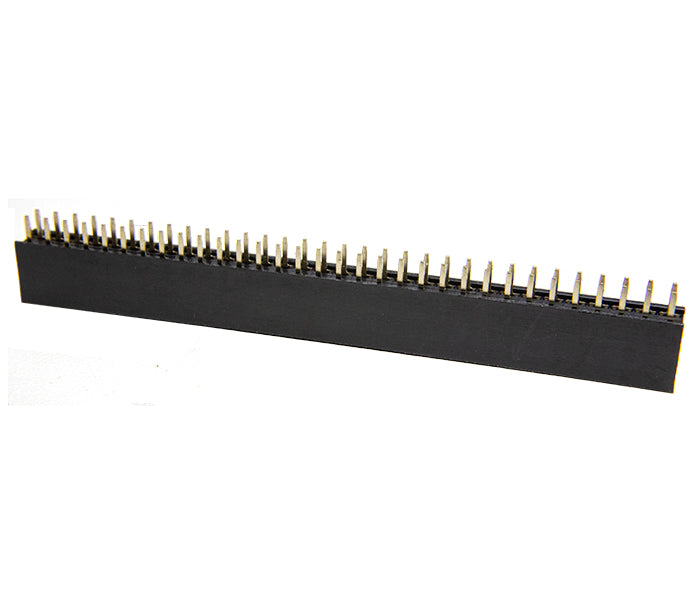

MCD-32	64 Vias / 180°

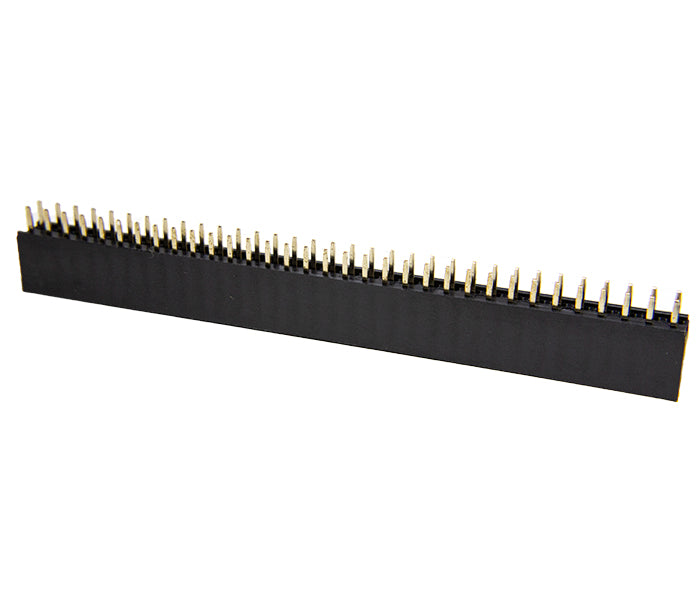

MCD-33	66 Vias / 180°

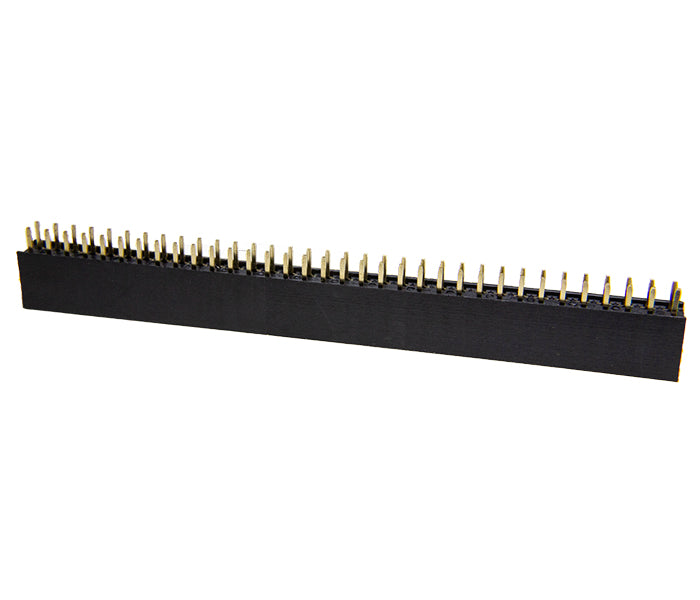

MCD-34	68 Vias / 180°

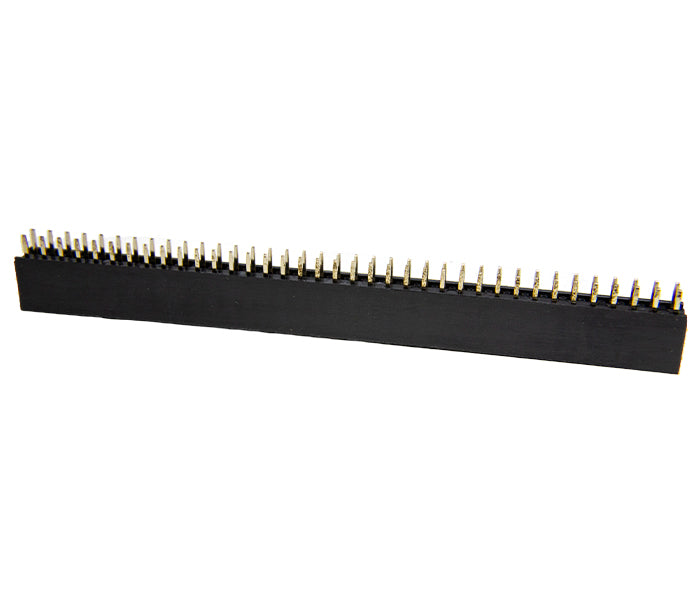

MCD-37	74 Vias / 180°

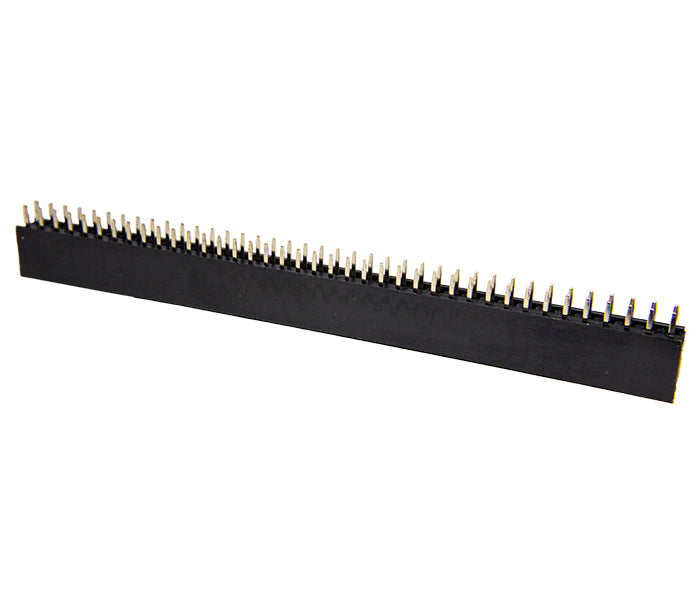

MCD-38	76 Vias / 180°
MCD-39	78 Vias / 180°

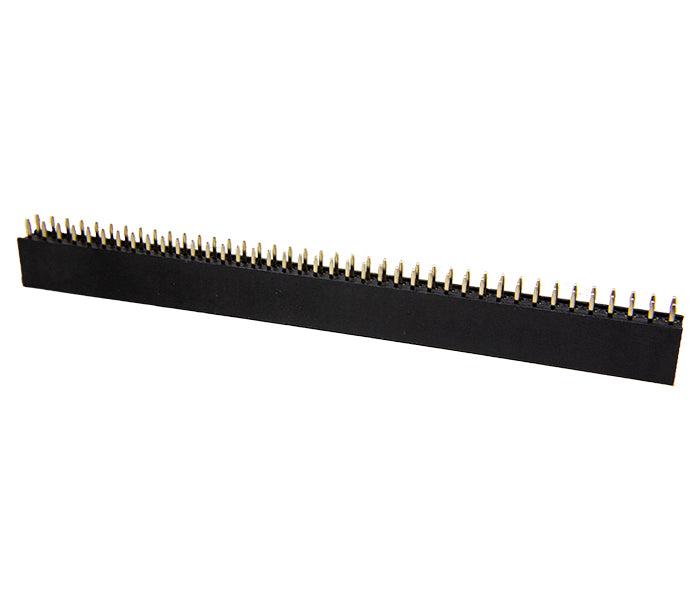

MCD-40	80 Vias / 180°

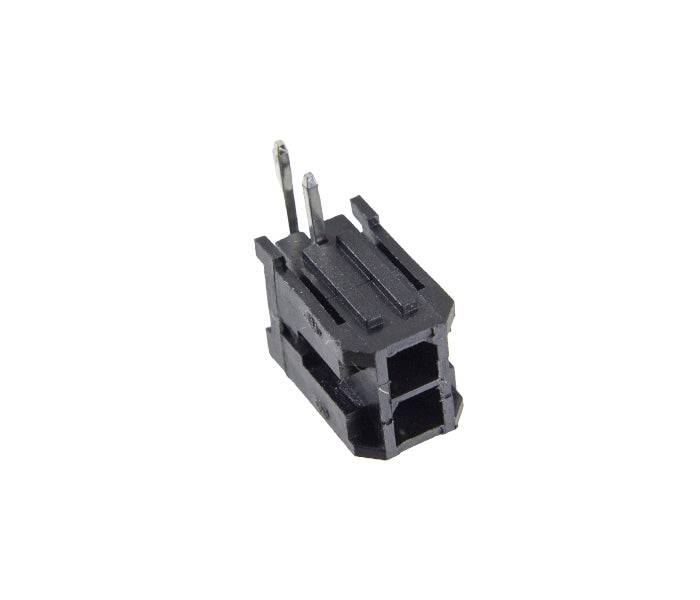

MND-02	4 Vias / 90°

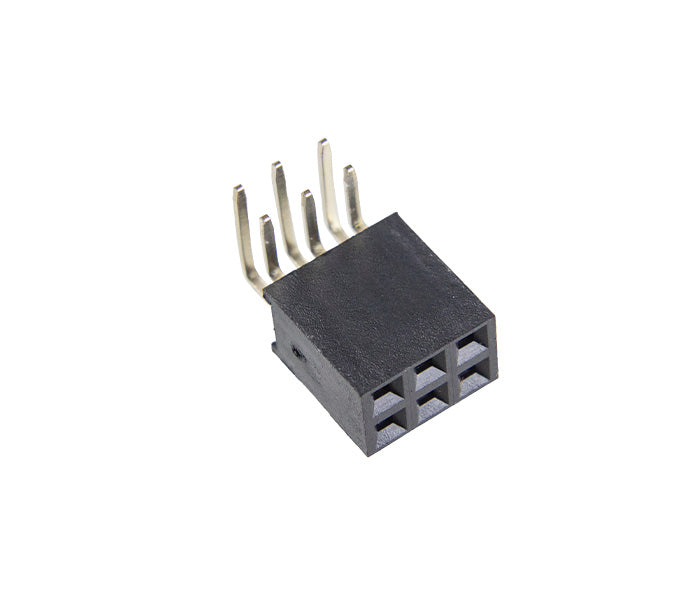

MND-03	6 Vias / 90°

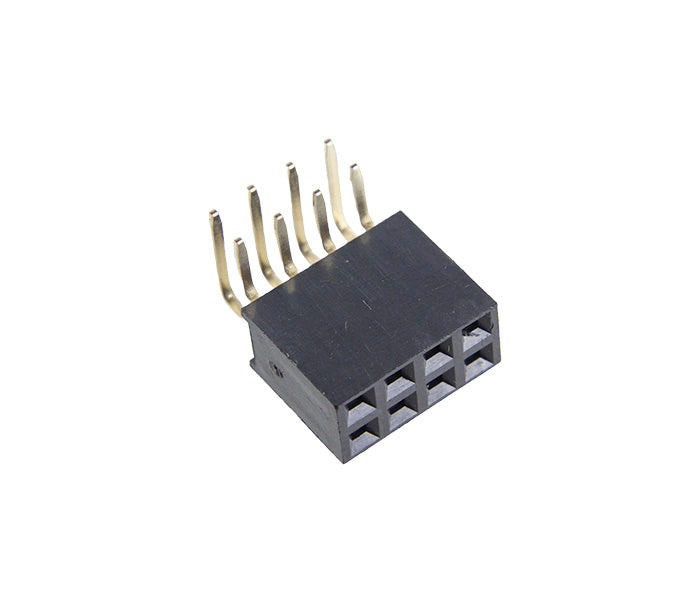

MND-04	8 Vias / 90°

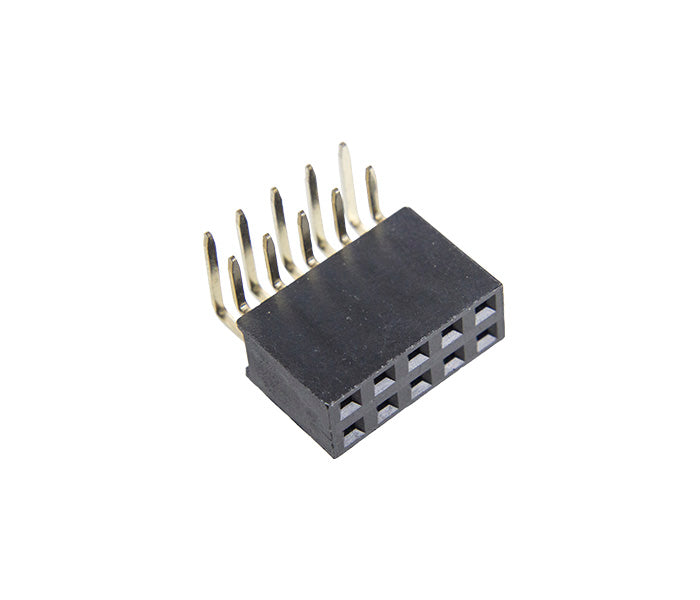

MND-05	10 Vias / 90°

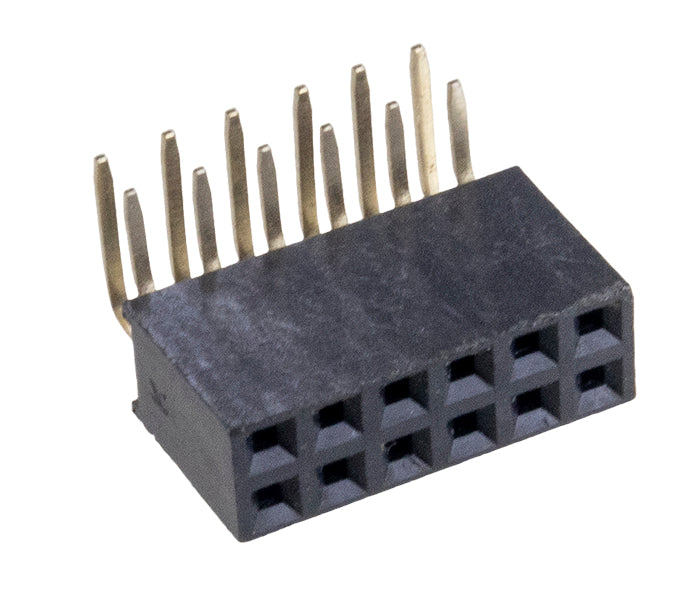

MND-06	12 Vias / 90°

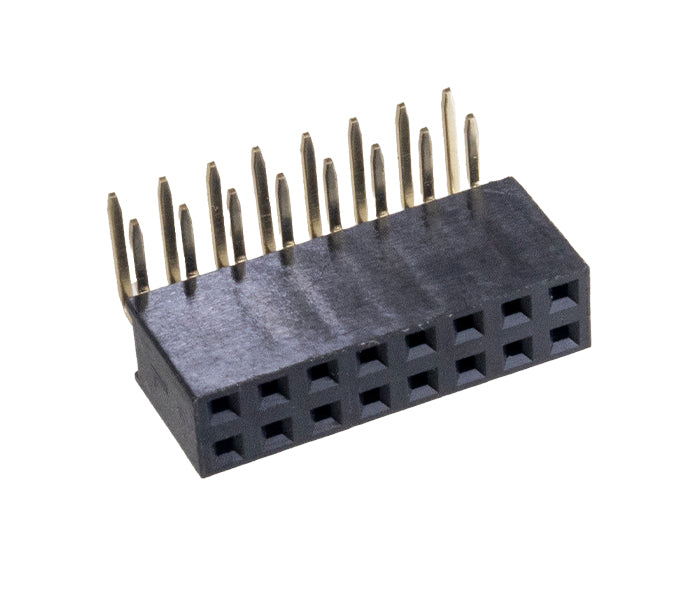

MND-08	16 Vias / 90°

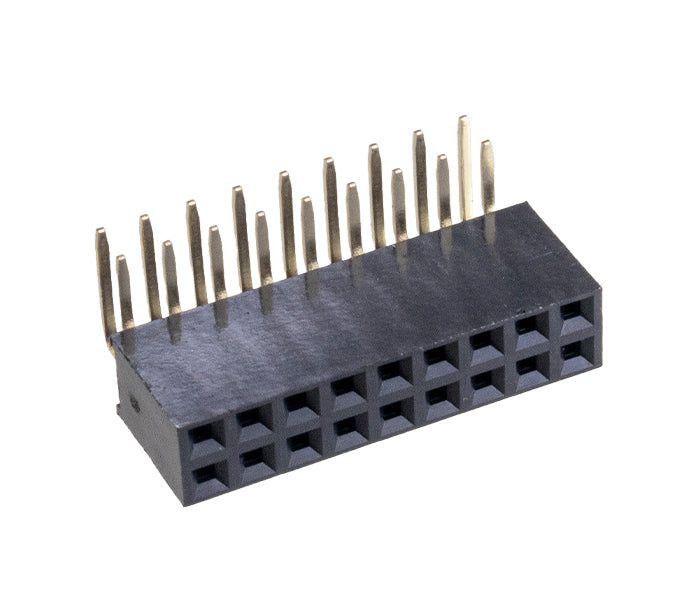

MND-09	18 Vias / 90°

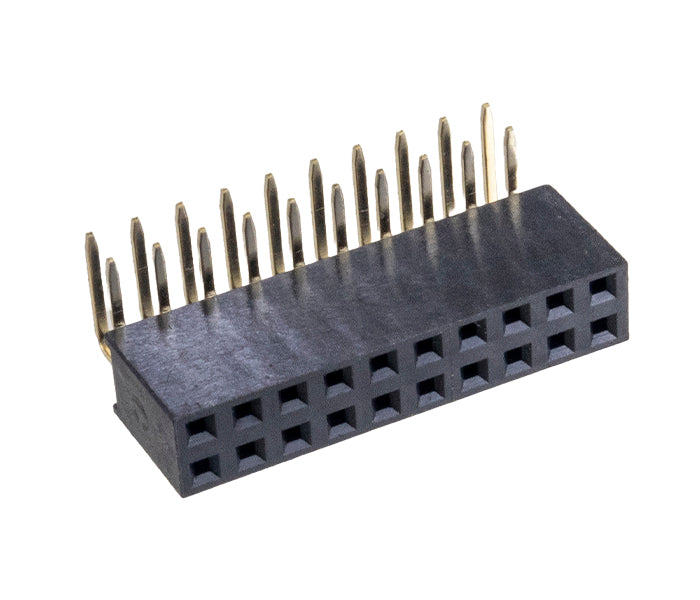

MND-10	20 Vias / 90°
MND-12	24 Vias / 90°

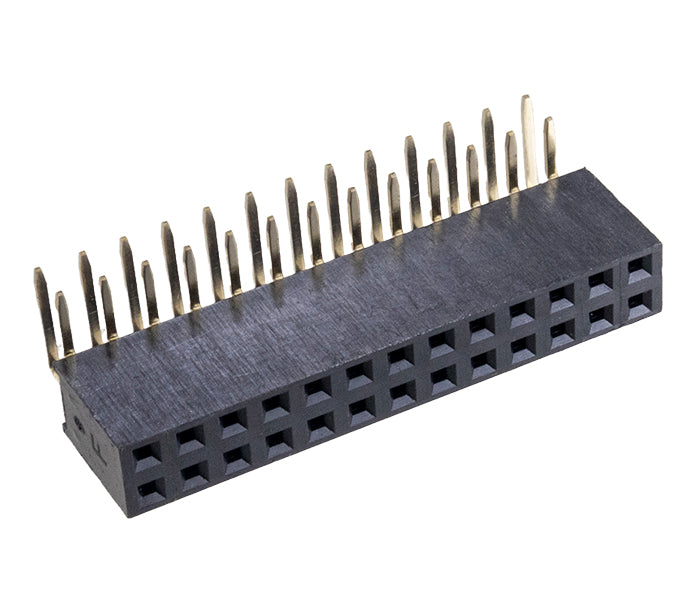

MND-13	26 Vias / 90°

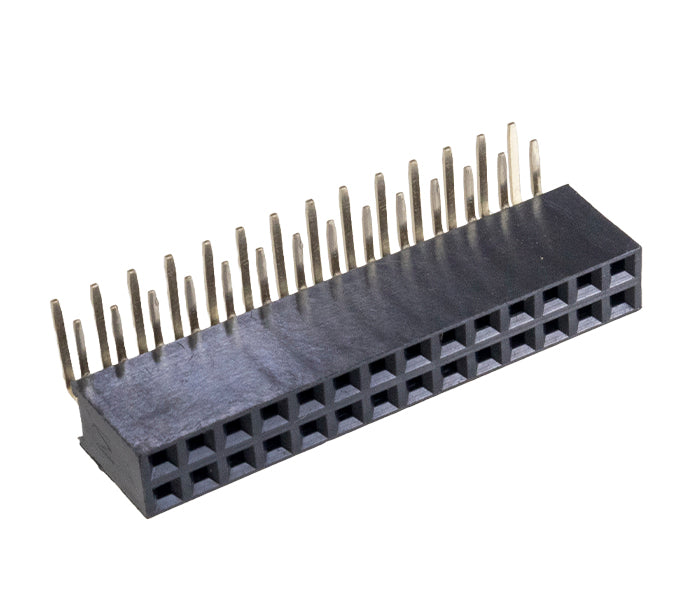

MND-14	28 Vias / 90°

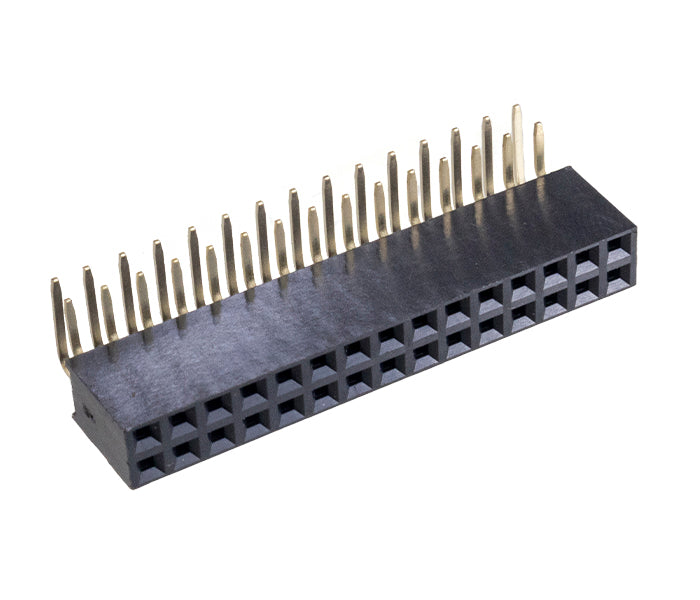

MND-15	30 Vias / 90°

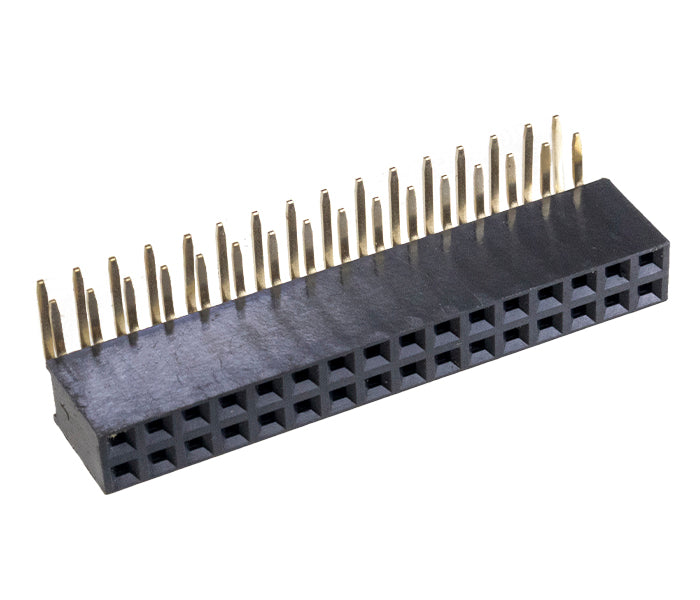

MND-16	32 Vias / 90°

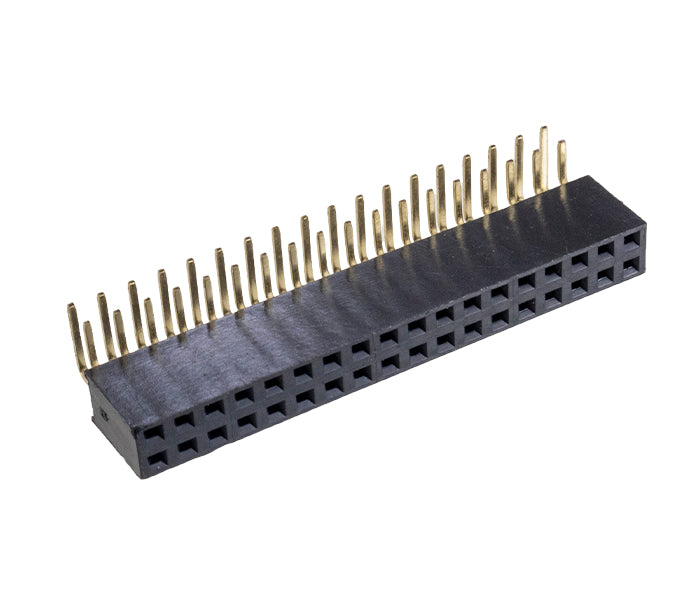

MND-18	36 Vias / 90°

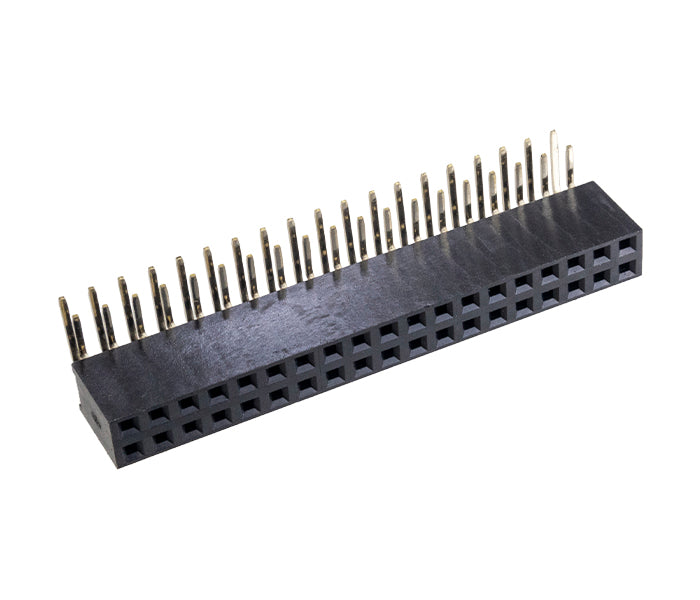

MND-19	38 Vias / 90°

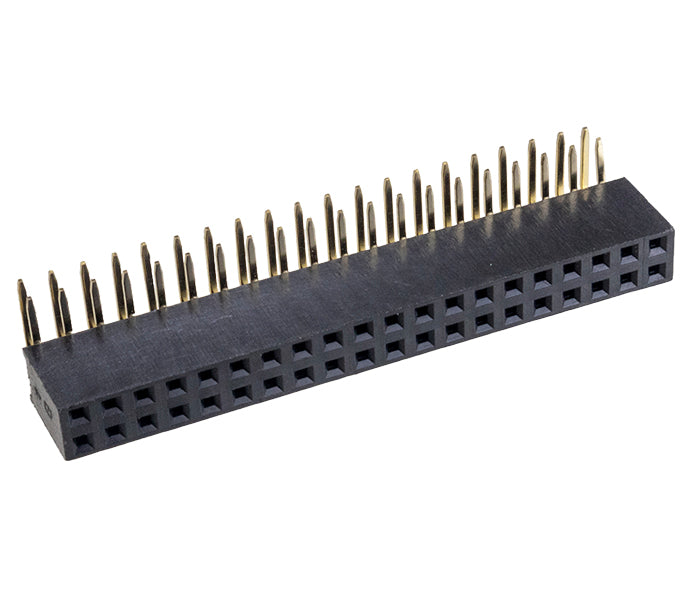

MND-20	40 Vias / 90°

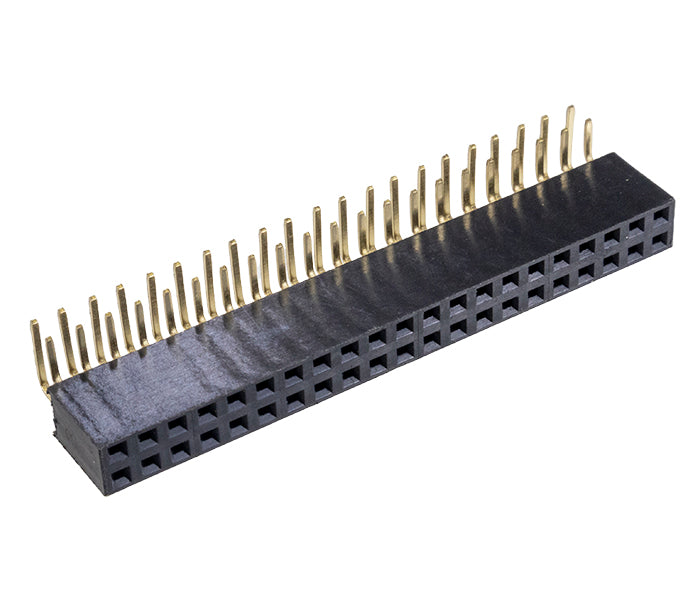

MND-21	42 Vias / 90°

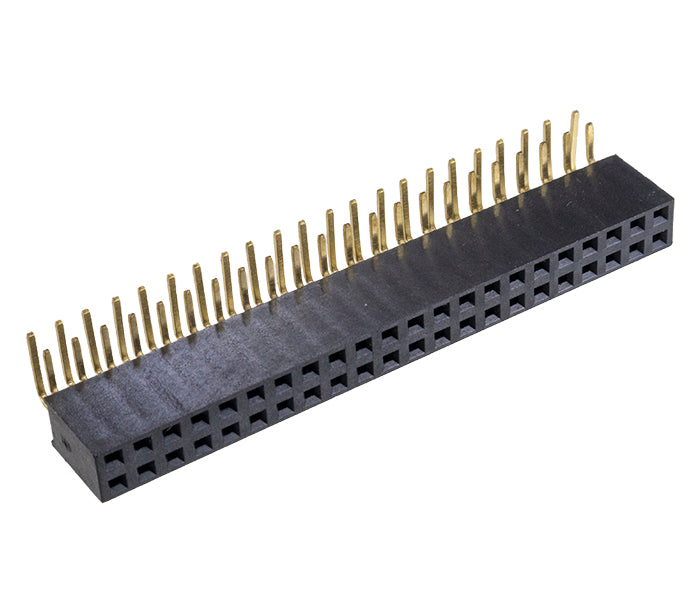

MND-22	44 Vias / 90°

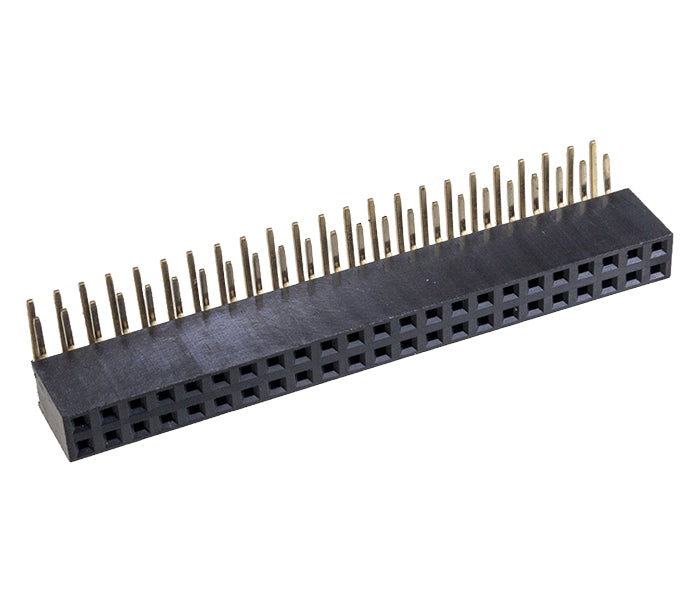

MND-23	46 Vias / 90°

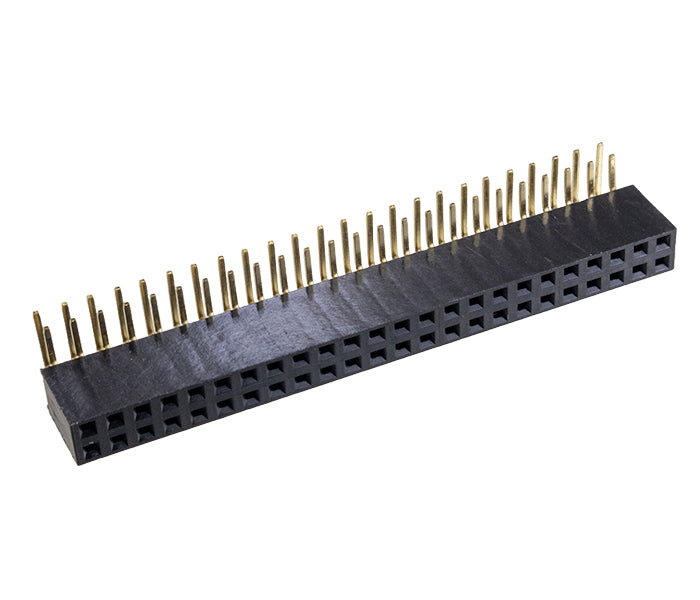

MND-24	48 Vias / 90°
MND-25	50 Vias / 90°

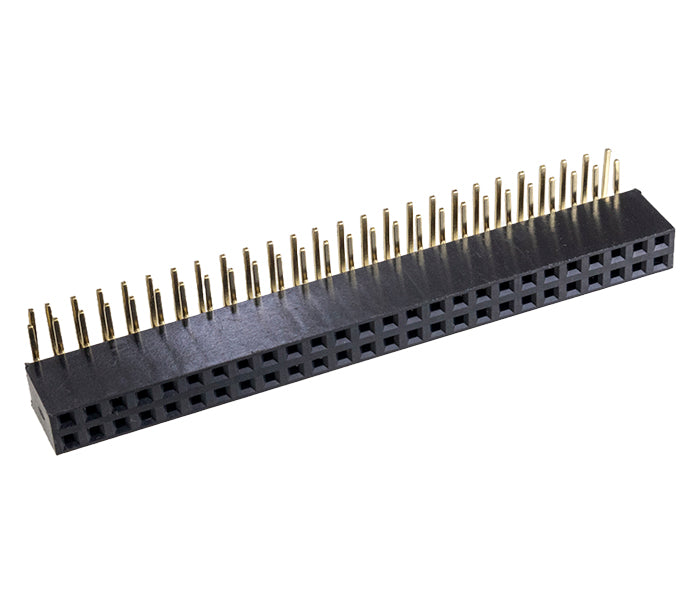

MND-26	52 Vias / 90°

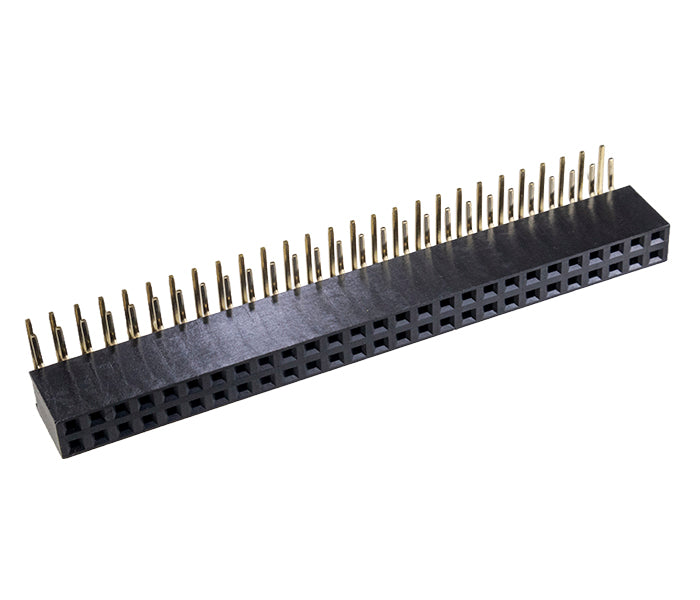

MND-27	54 Vias / 90°

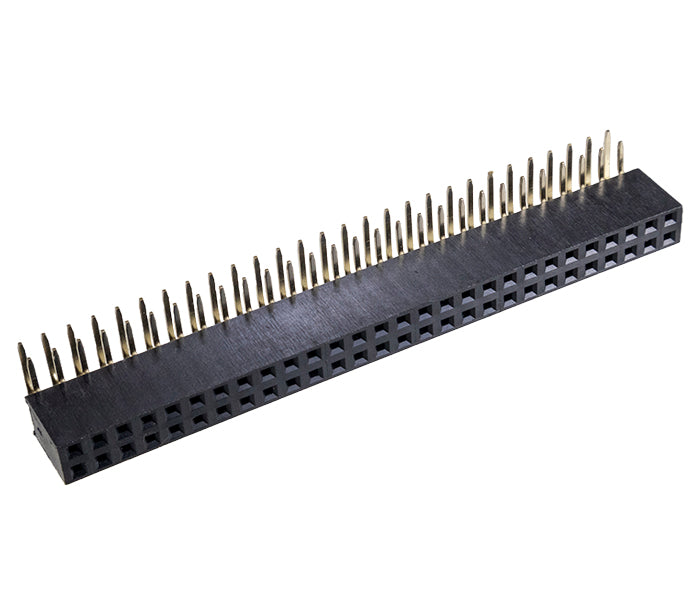

MND-28	56 Vias / 90°
MND-29	58 Vias / 90°
MND-30	60 Vias / 90°

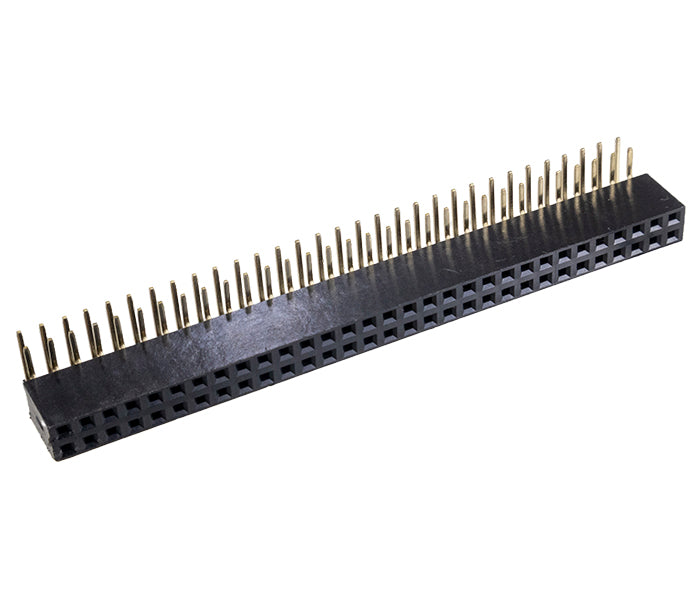

MND-31	62 Vias / 90°

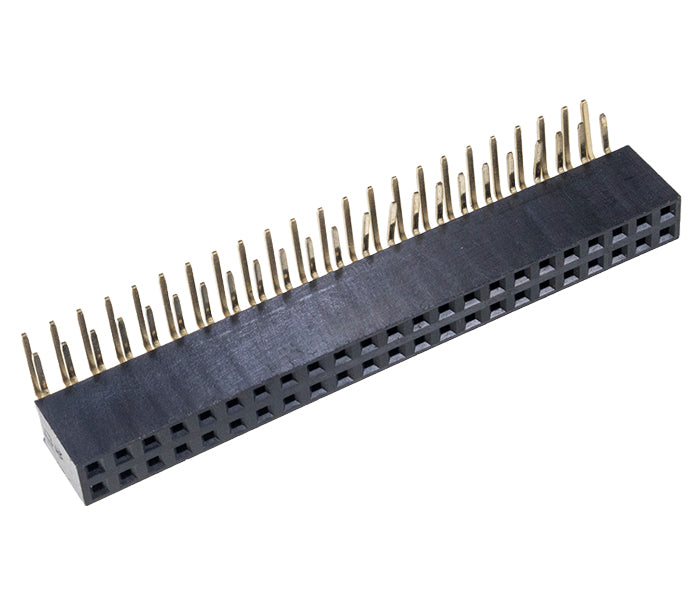

MND-32	64 Vias / 90°

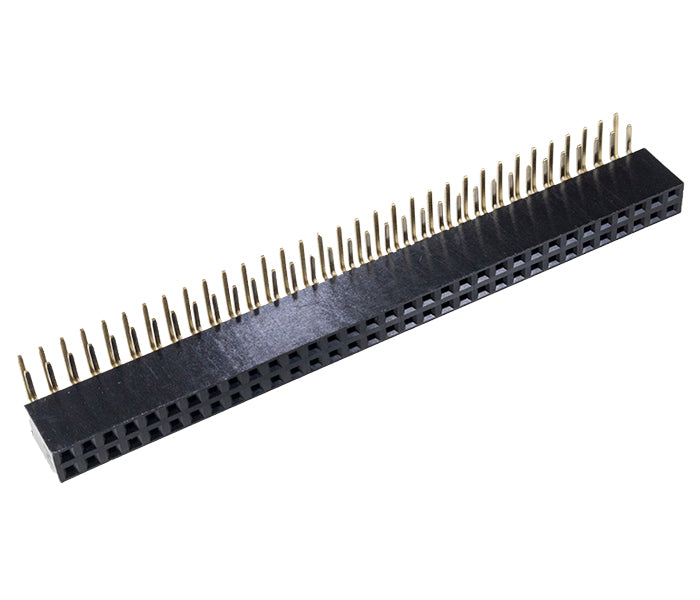

MND-33	66 Vias / 90°

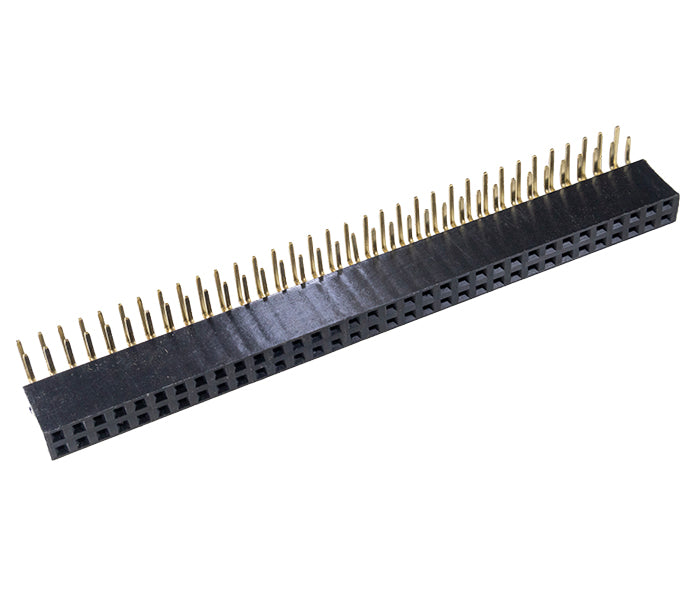

MND-34	68 Vias / 90°

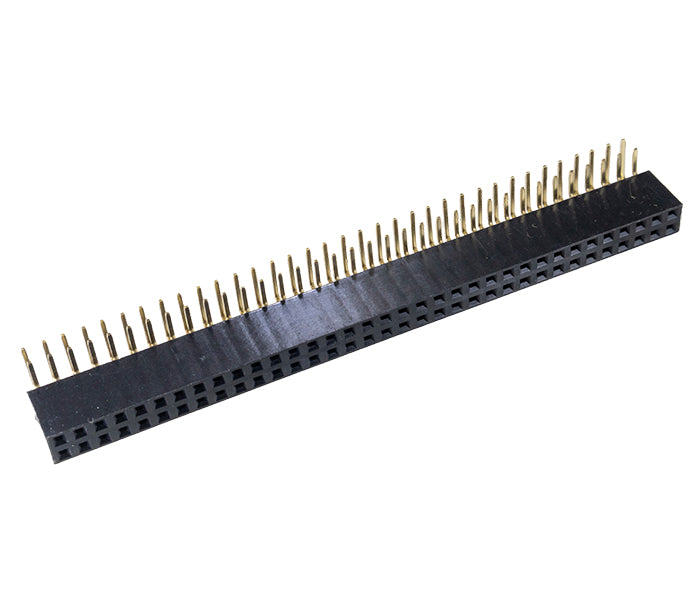

MND-35	70 Vias / 90°

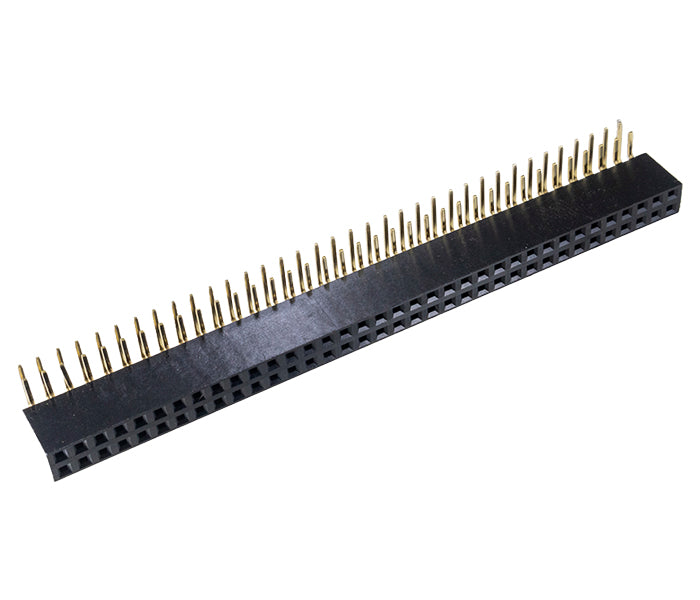

MND-36	72 Vias / 90°

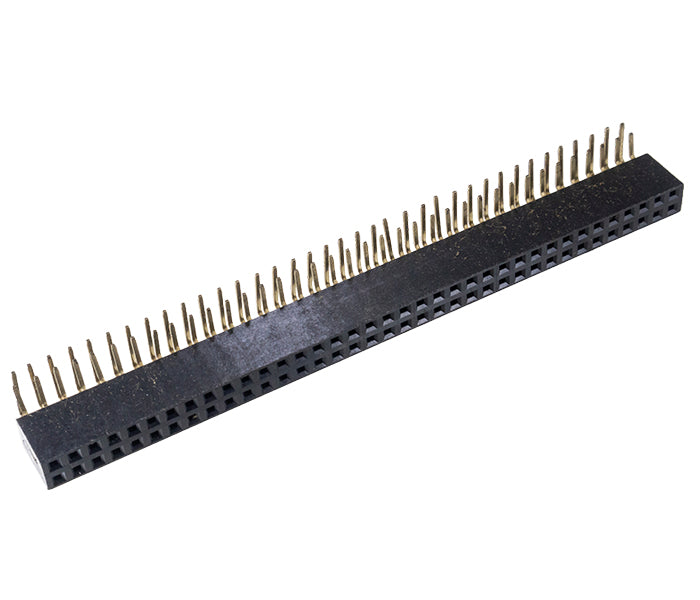

MND-37	74 Vias / 90°

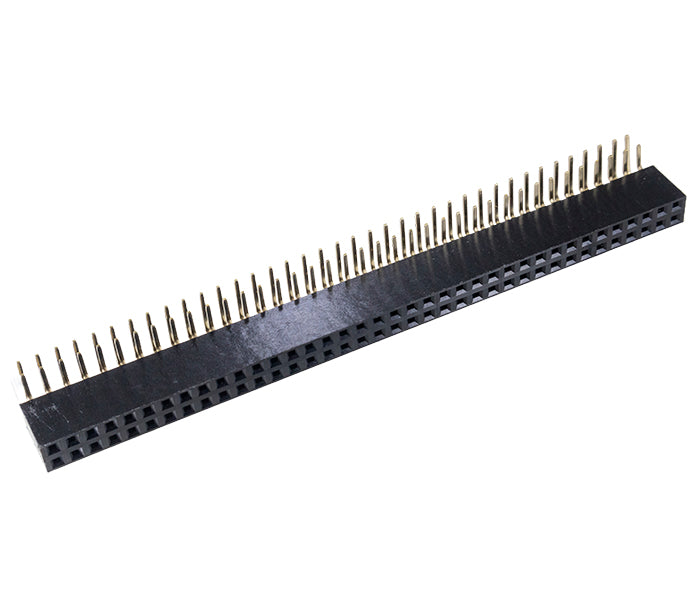

MND-38	76 Vias / 90°

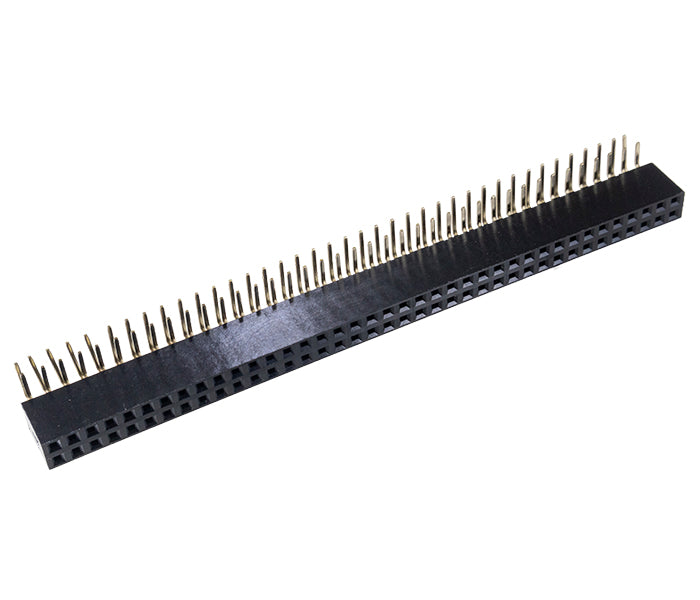

MND-39	78 Vias / 90°

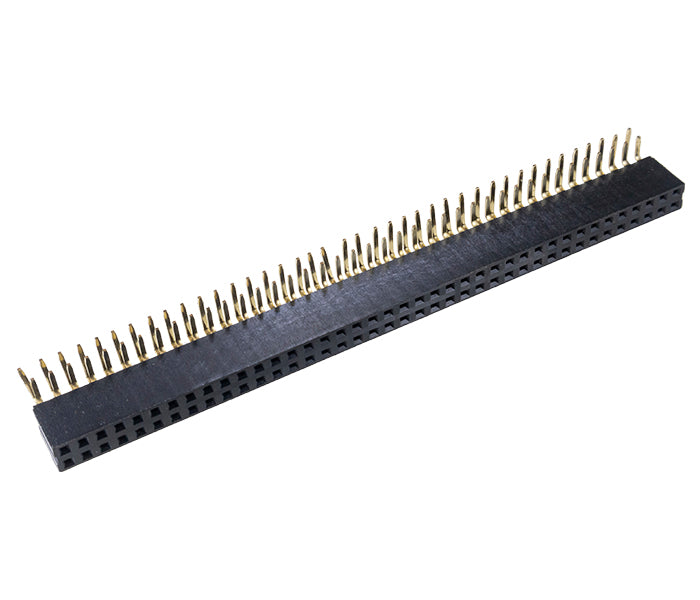

MND-40	80 Vias / 90°

Especificações Gerais

Corrente máxima	3 A
Tensão nominal	125VCA-VCC / VAC-VDC
Resistência de contato inicial máx.	20 mΩ
Resistência de isolação mín.	1000 MΩ (a/at 500V)
Rigidez dielétrica	1000 VCA / VAC (1 minuto)
Temperatura de operação	-40 ~ 105ºC
Material do isolador	PBT UL94V-0
Material dos contatos e terminais	Latão dourado
