Conector Modular Subminiatura MCF
CÓD: MCFPL-02
Descrição
Descrição
O conector modular subminiatura da linha MCF é ideal para aplicações eletrônicas compactas e de alta confiabilidade. Disponível em diversas configurações, permite montagem em cabos ou diretamente em placas de circuito impresso. Com capacidade de até 5A e 250V, garante excelente desempenho elétrico e mecânico.
- Disponível em versões de 2 a 24 vias
- Corrente máxima de 5A e tensão de até 250V
- Diversas opções de montagem
- Suporta fios de 24 a 20 AWG
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

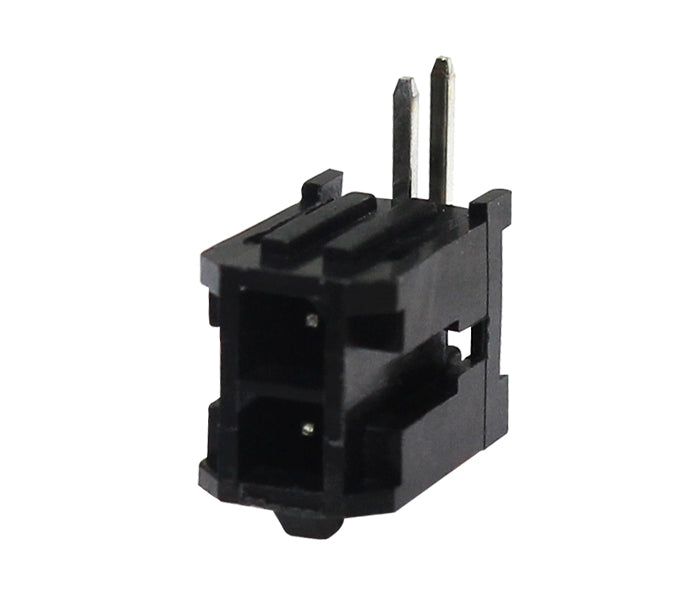

| MCFPL-02 | 2 Vias / 90° Liso / Circuito Impresso |

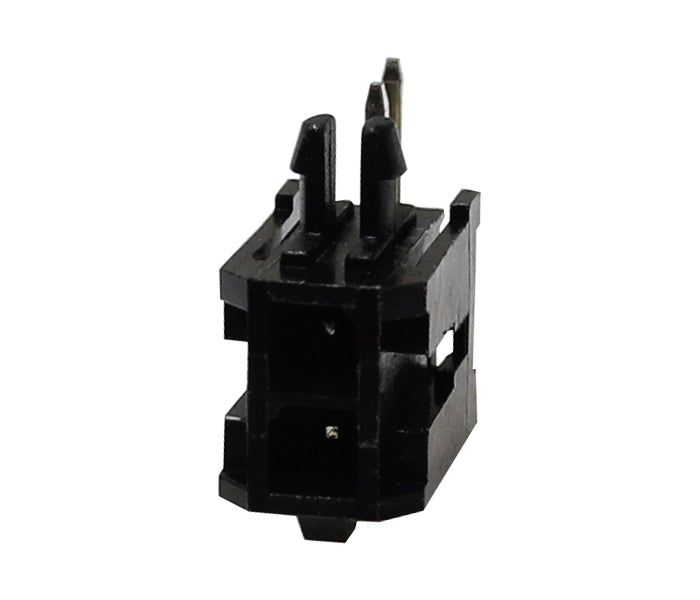

| MCFPT-02 | 2 Vias / Macho PCI 90° / Circuito Impresso |

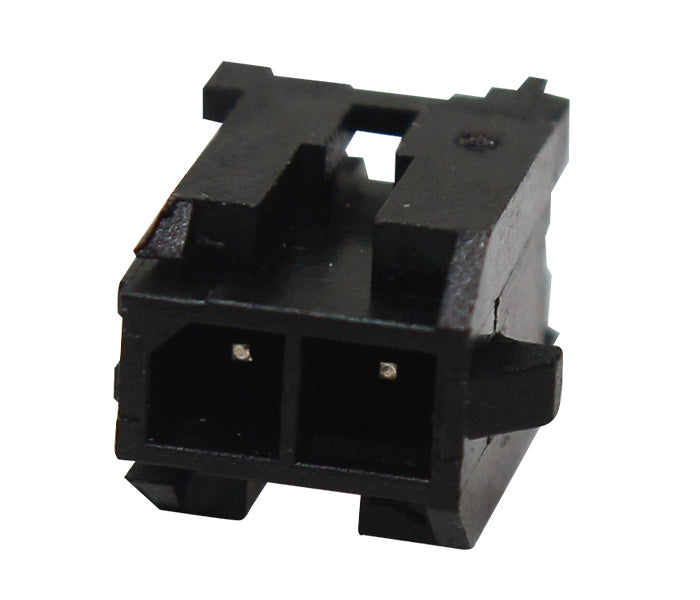

| MCFPQ-02 | 2 Vias / Macho PCI 180° / Circuito Impresso |

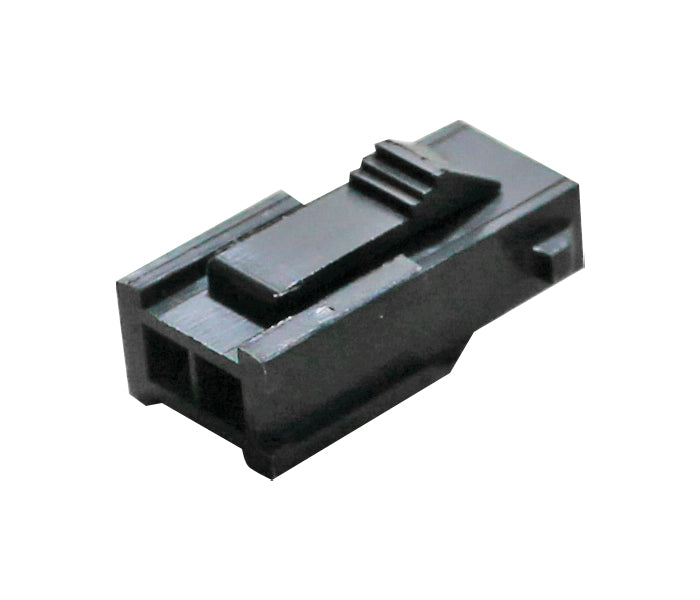

| MCFAF-02 | 2 Vias / Plugue / Crimpagem em Cabo |

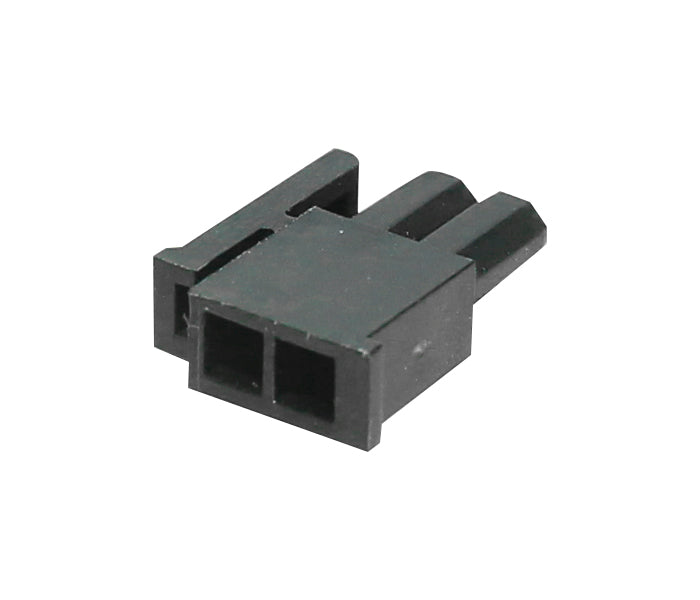

| MCFAM-02 | 2 Vias / Receptáculo / Crimpagem em Cabo |

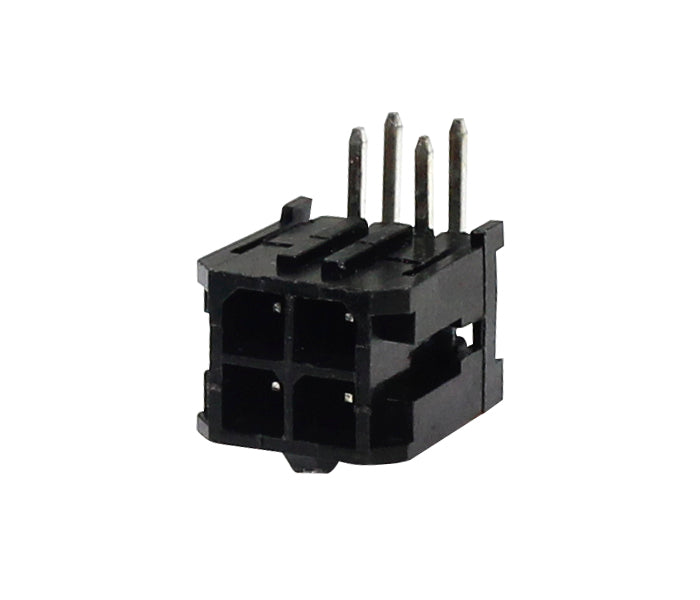

| MCFPL-04 | 4 Vias / 90° Liso / Circuito Impresso |

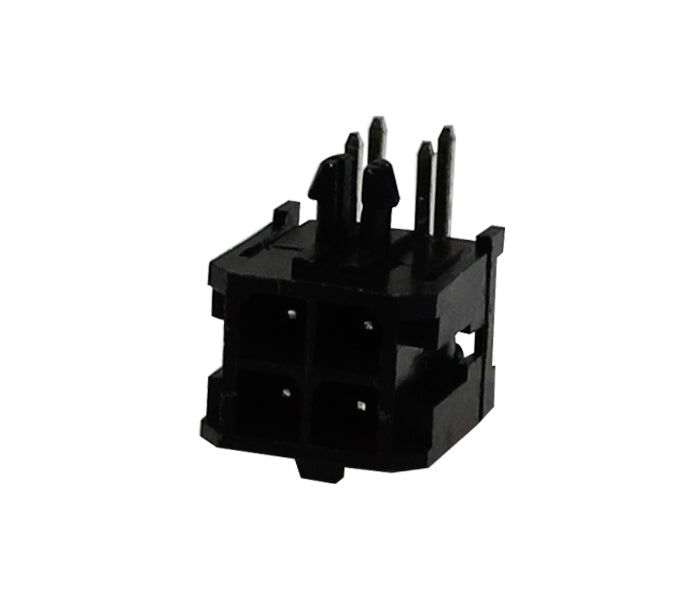

| MCFPT-04 | 4 Vias / Macho PCI 90° / Circuito Impresso |

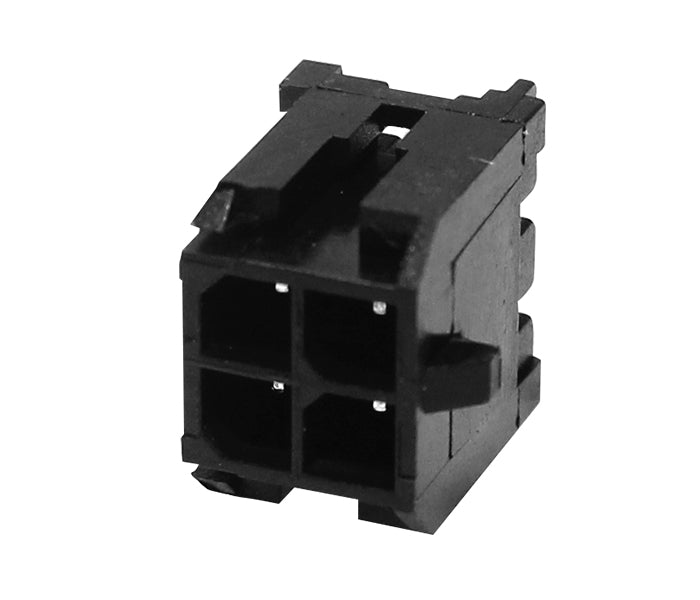

| MCFPQ-04 | 4 Vias / Macho PCI 180° / Circuito Impresso |

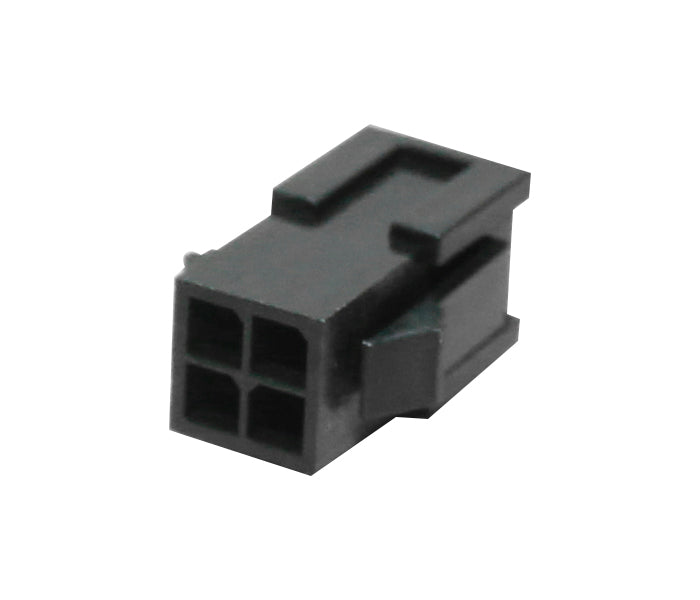

| MCFAF-04 | 4 Vias / Plugue / Crimpagem em Cabo |

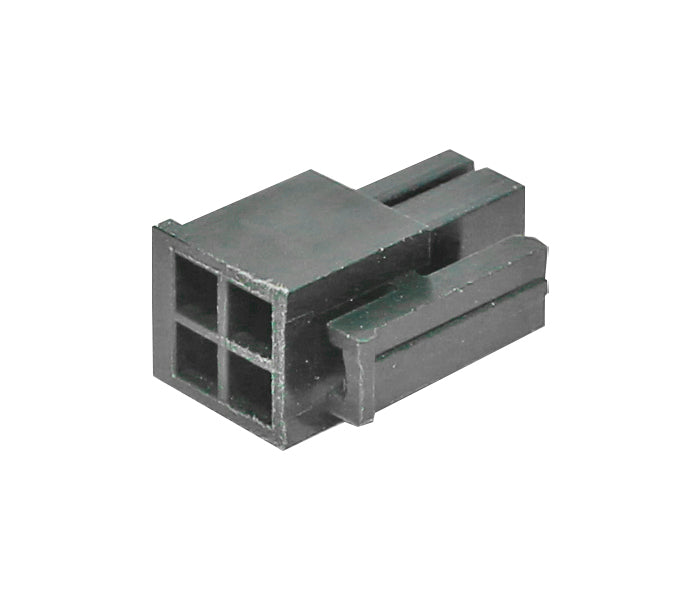

| MCFAM-04 | 4 Vias / Receptáculo / Crimpagem em Cabo |

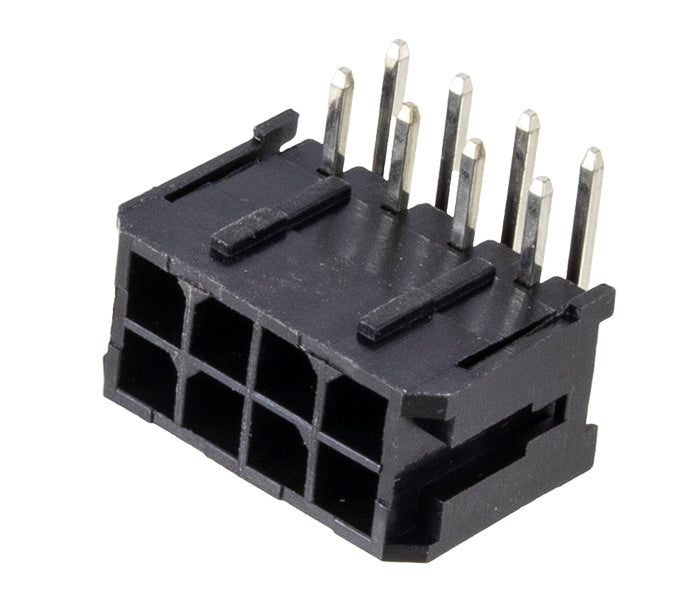

| MCFPL-08 | 8 Vias / 90° Liso / Circuito Impresso |

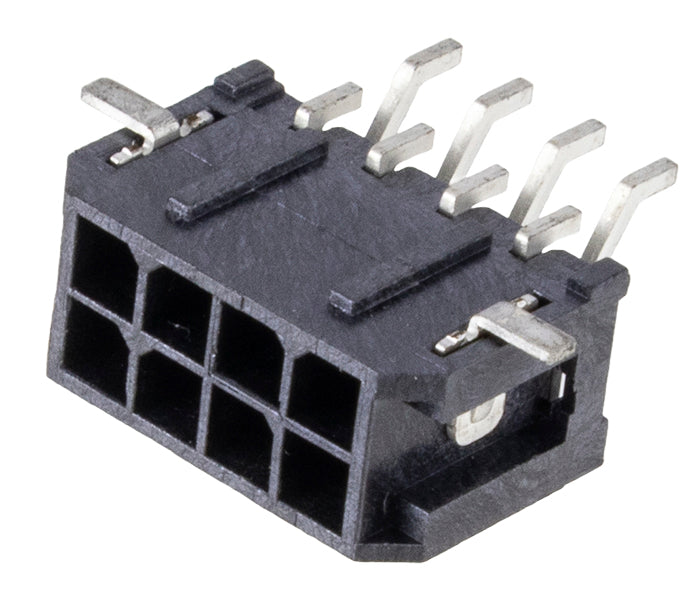

| MCFPL-08-S | 8 Vias / Receptáculo / Circuito Impresso |

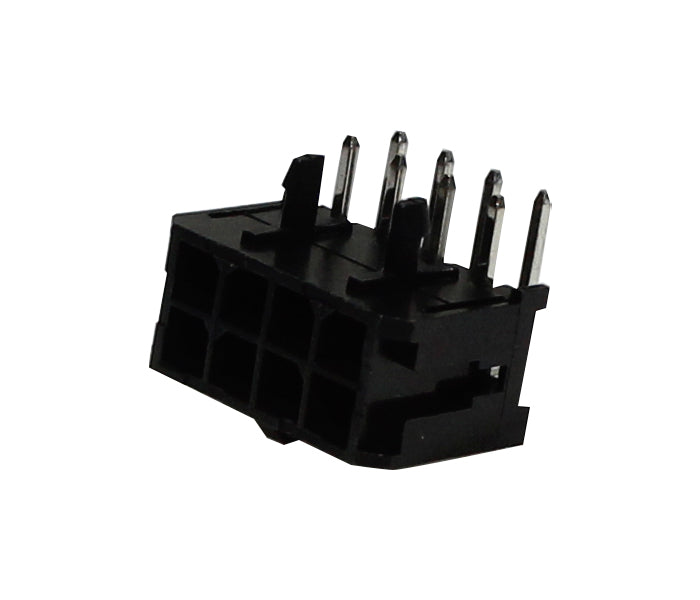

| MCFPT-08 | 8 Vias / Macho PCI 90° / Circuito Impresso |

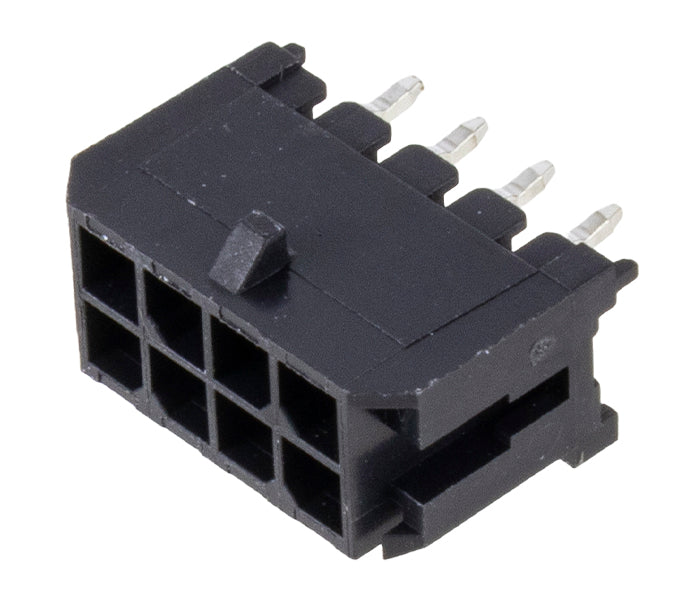

| MCFPQ-08 | 8 Vias / Macho PCI 180° / Circuito Impresso |
| MCFAF-08 | 8 Vias / Plugue / Crimpagem em Cabo |

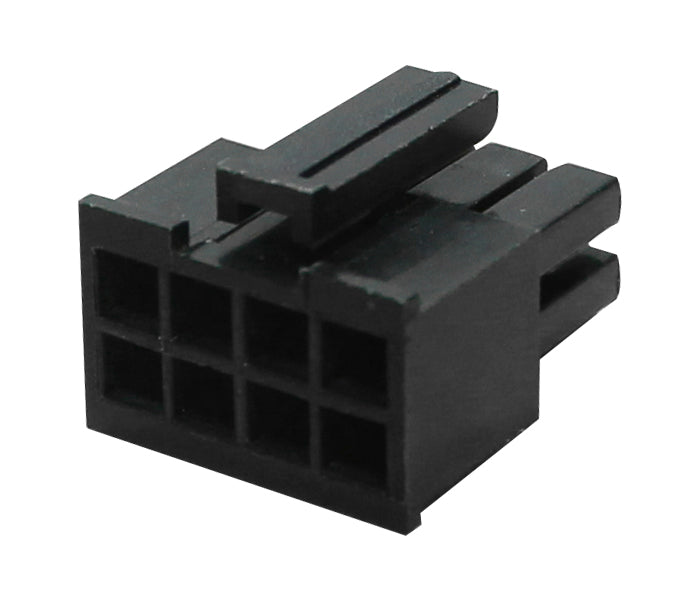

| MCFAM-08 | 8 Vias / Receptáculo / Crimpagem em Cabo |

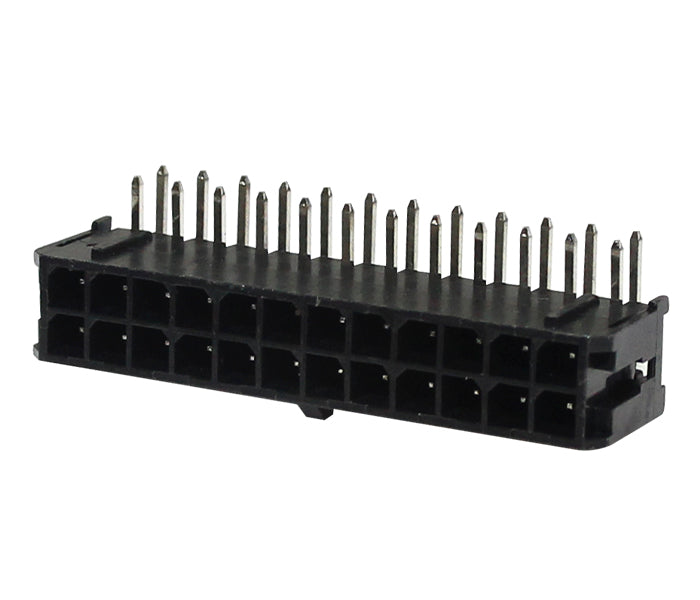

| MCFPL-24 | 24 Vias / 90° Liso / Circuito Impresso |

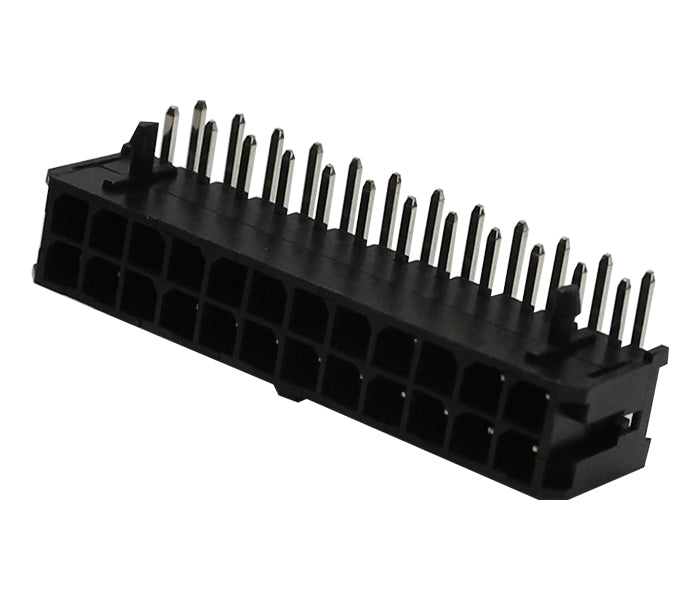

| MCFPT-24 | 24 Vias / Macho PCI 90° / Circuito Impresso |

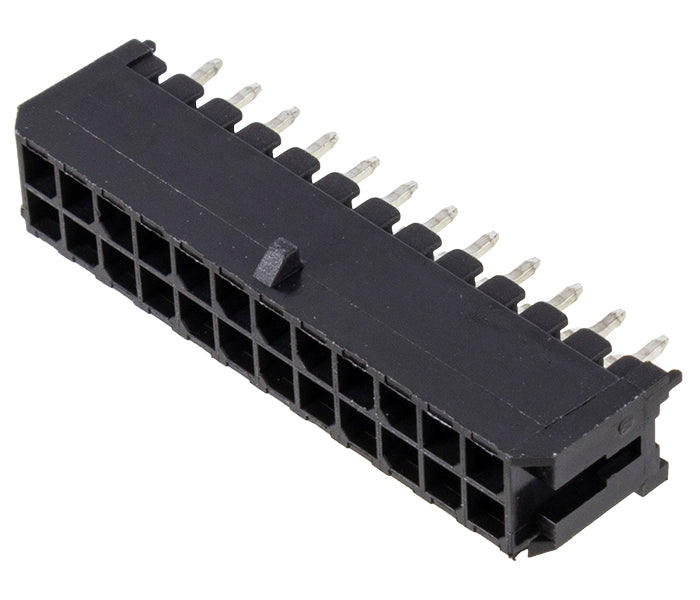

| MCFPQ-24 | 24 Vias / Macho PCI 180° / Circuito Impresso |
| MCFAF-24 | 24 Vias / Plugue / Crimpagem em Cabo |

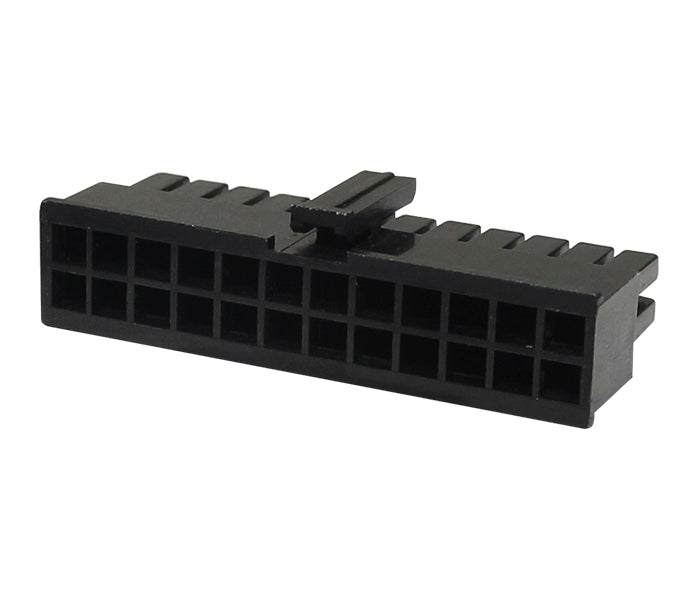

| MCFAM-24 | 24 Vias / Receptáculo / Crimpagem em Cabo |

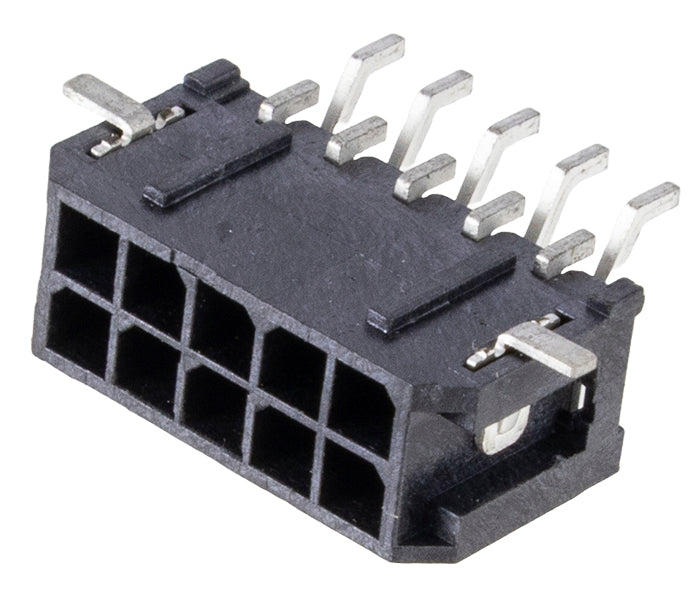

| MCFPL-10-S | 5 Vias / 90° Liso / Circuito Impresso |

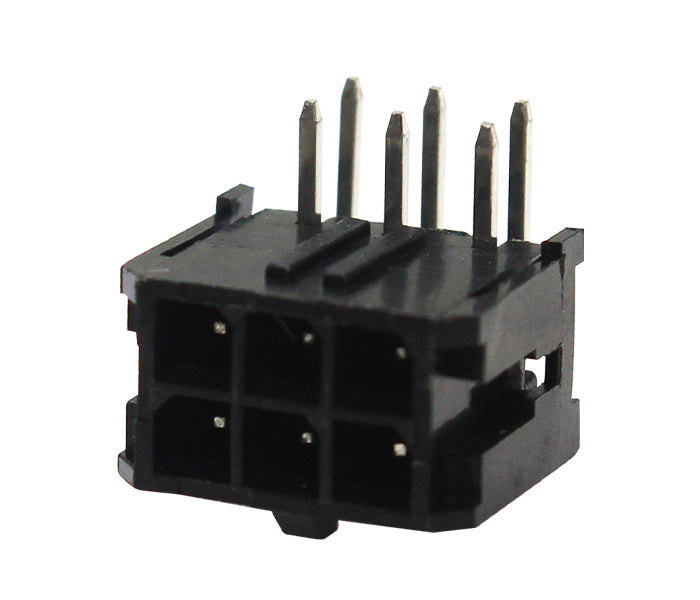

| MCFPL-06 | 6 Vias / 90° Liso / Circuito Impresso |

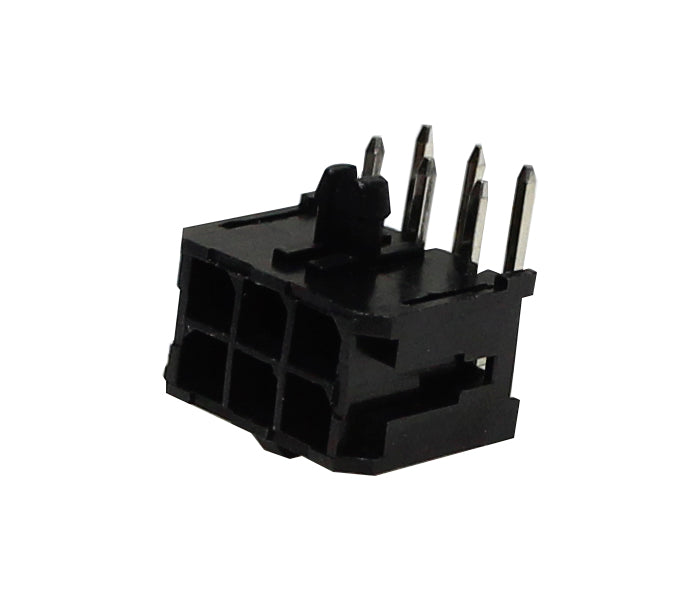

| MCFPT-06 | 6 Vias / Macho PCI 90° / Circuito Impresso |

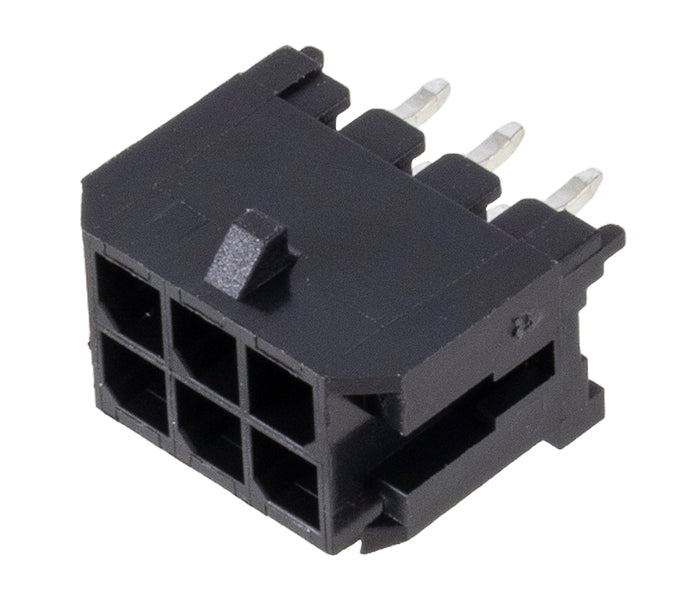

| MCFPQ-06 | 6 Vias / Macho PCI 180° / Circuito Impresso |

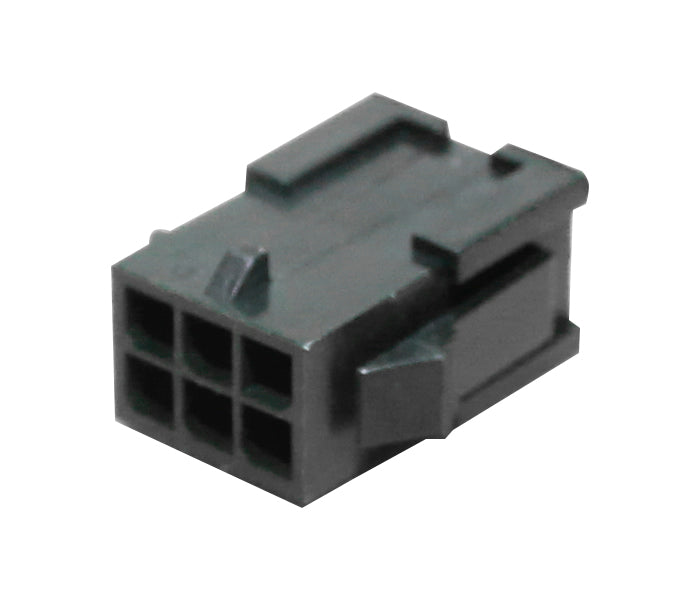

| MCFAF-06 | 6 Vias / Plugue / Crimpagem em Cabo |

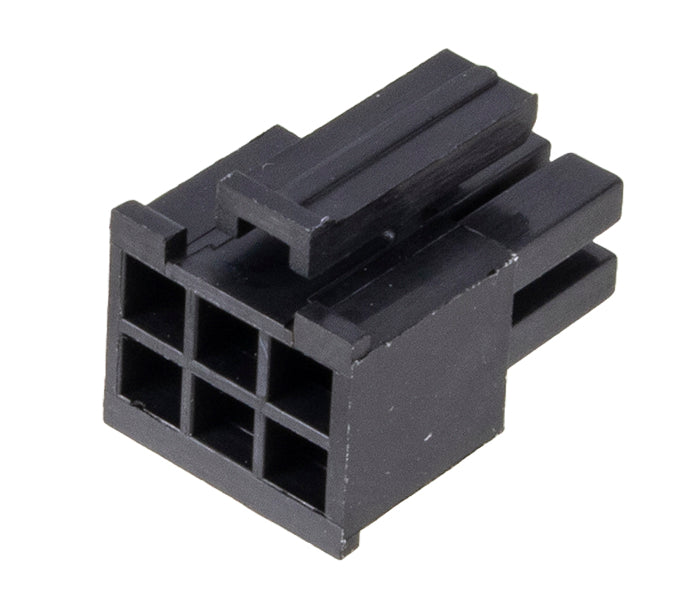

| MCFAM-06 | 6 Vias / Receptáculo / Crimpagem em Cabo |
| MCFPL-10 | 10 Vias / 90° Liso / Circuito Impresso |

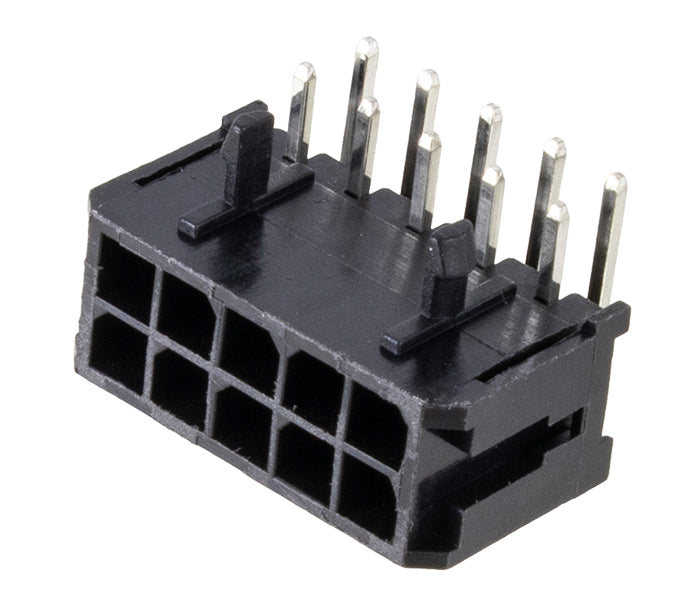

| MCFPT-10 | 10 Vias / Macho PCI 90° / Circuito Impresso |

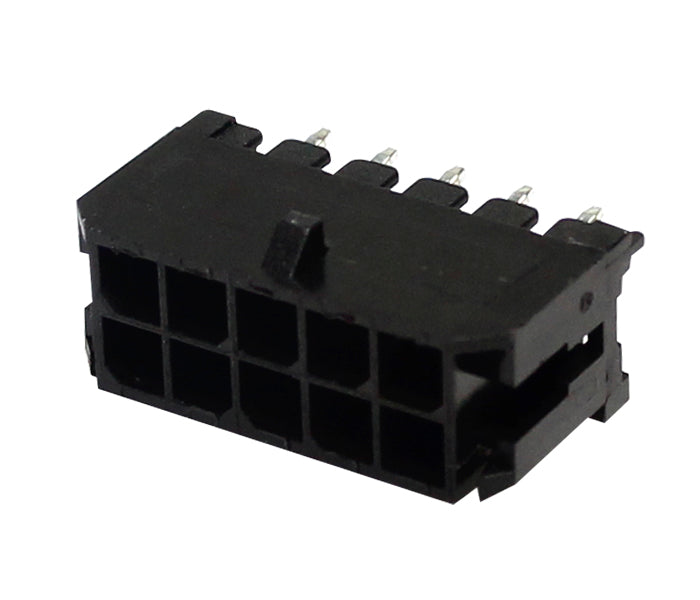

| MCFPQ-10 | 10 Vias / Macho PCI 180° / Circuito Impresso |

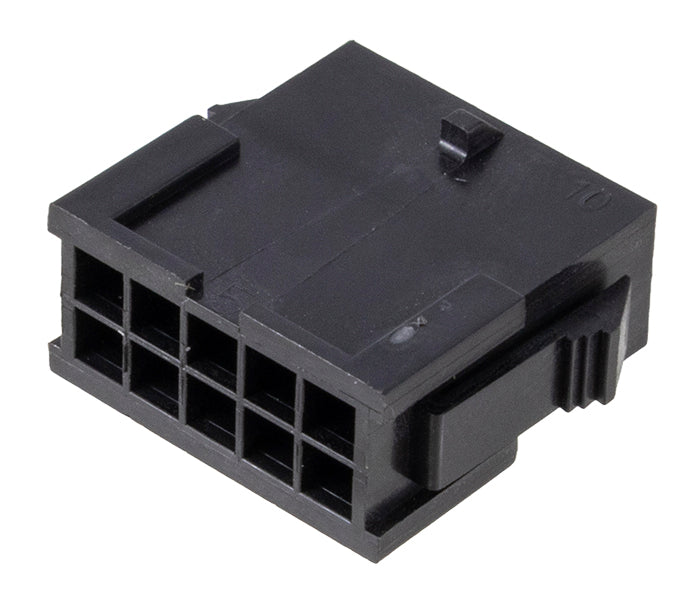

| MCFAF-10 | 10 Vias / Plugue / Crimpagem em Cabo |

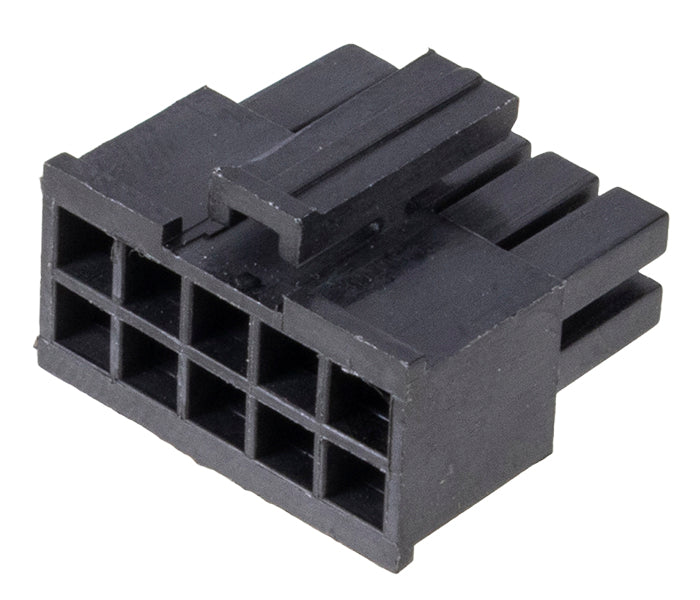

| MCFAM-10 | 10 Vias / Receptáculo / Crimpagem em Cabo |

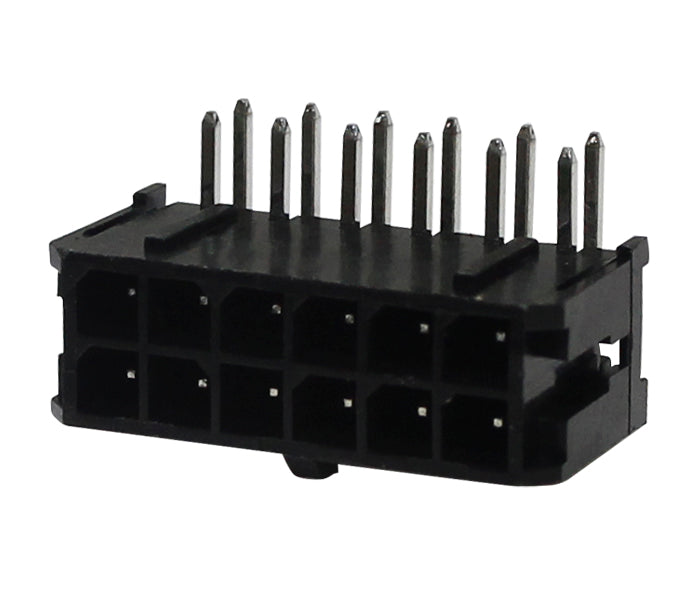

| MCFPL-12 | 12 Vias / 90° Liso / Circuito Impresso |

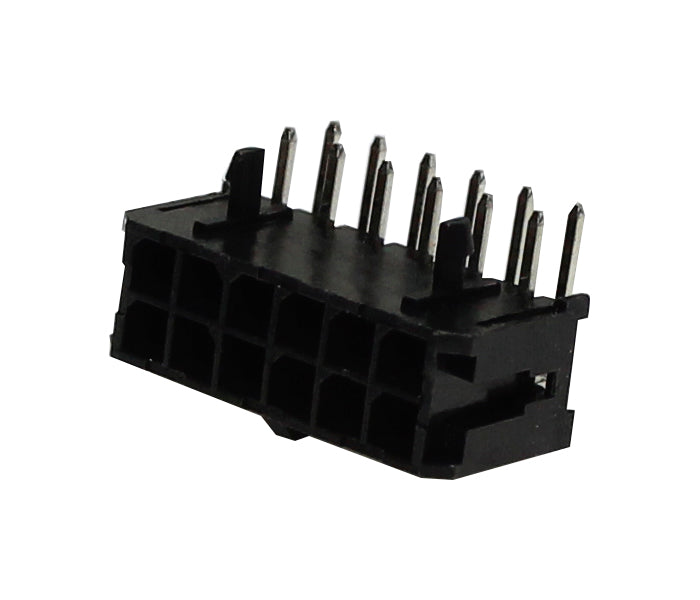

| MCFPT-12 | 12 Vias / Macho PCI 90° / Circuito Impresso |
| MCFPQ-12 | 12 Vias / Macho PCI 180° / Circuito Impresso |
| MCFAF-12 | 12 Vias / Plugue / Crimpagem em Cabo |

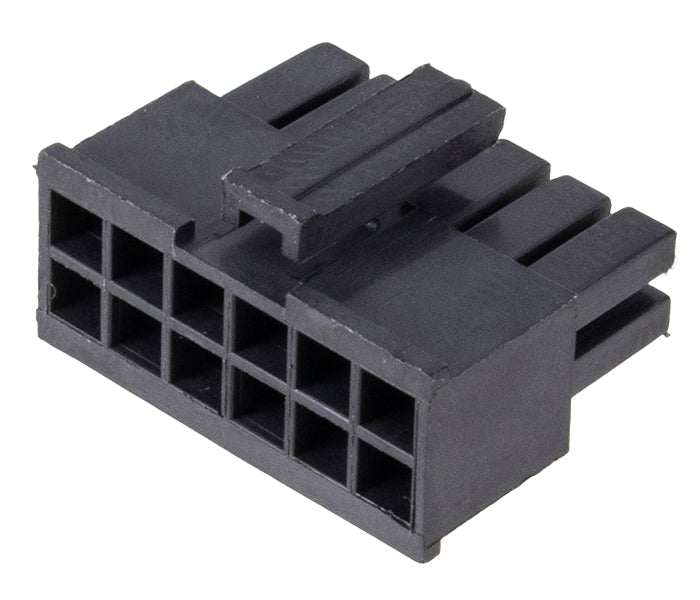

| MCFAM-12 | 12 Vias / Receptáculo / Crimpagem em Cabo |

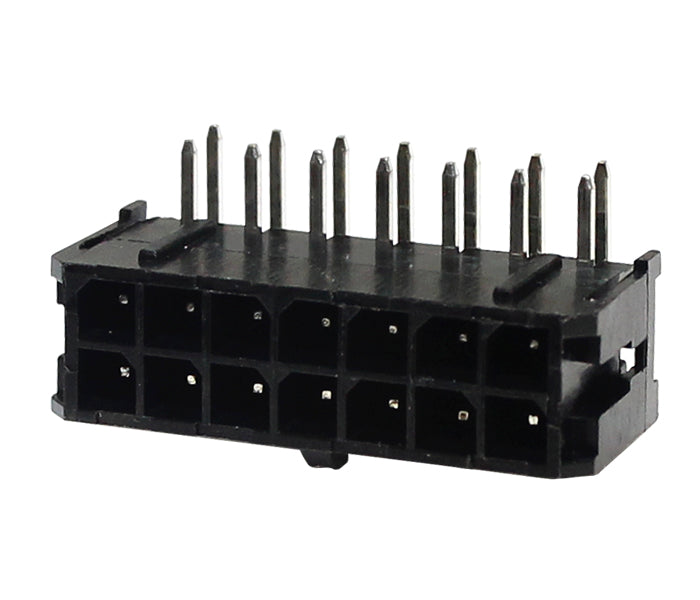

| MCFPL-14 | 14 Vias / 90° Liso / Circuito Impresso |

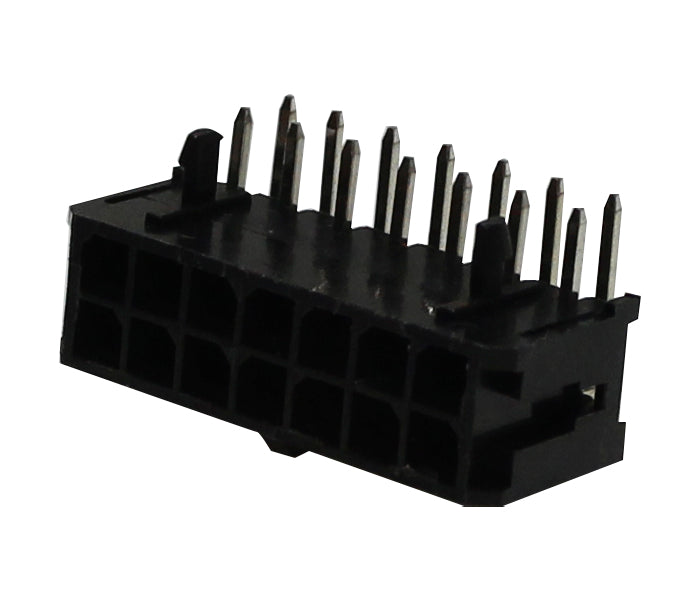

| MCFPT-14 | 14 Vias / Macho PCI 90° / Circuito Impresso |

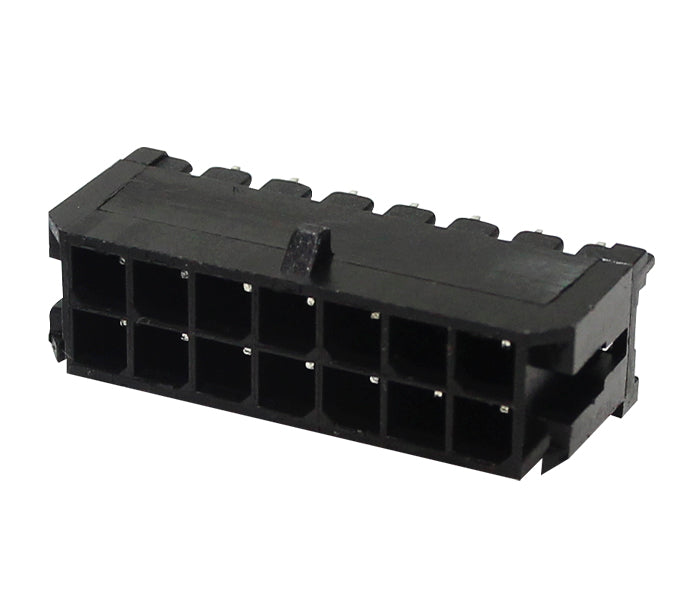

| MCFPQ-14 | 14 Vias / Macho PCI 180° / Circuito Impresso |

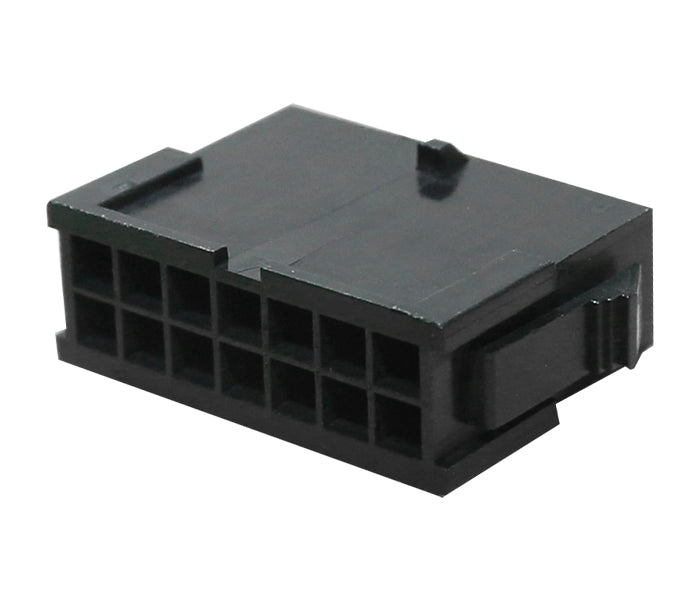

| MCFAF-14 | 14 Vias / Plugue / Crimpagem em Cabo |

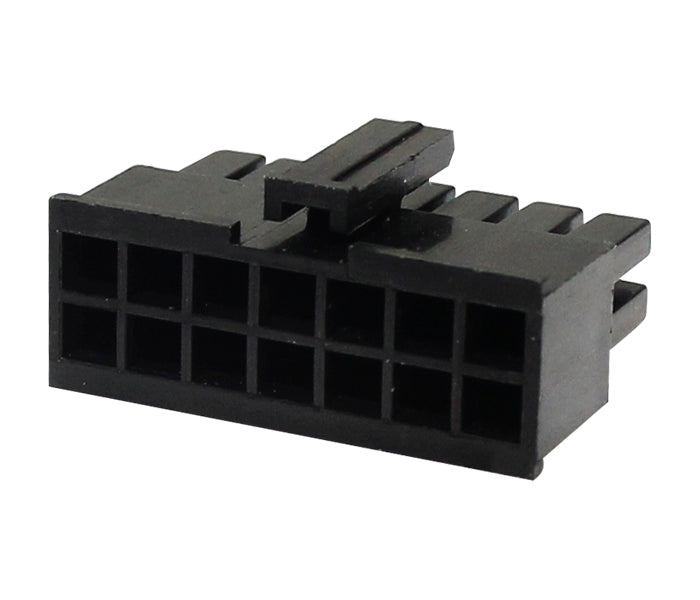

| MCFAM-14 | 14 Vias / Receptáculo / Crimpagem em Cabo |

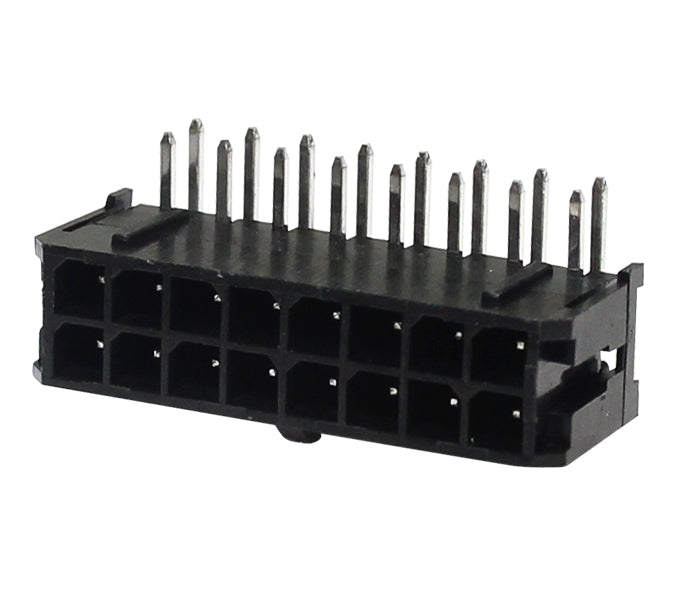

| MCFPL-16 | 16 Vias / 90° Liso / Circuito Impresso |

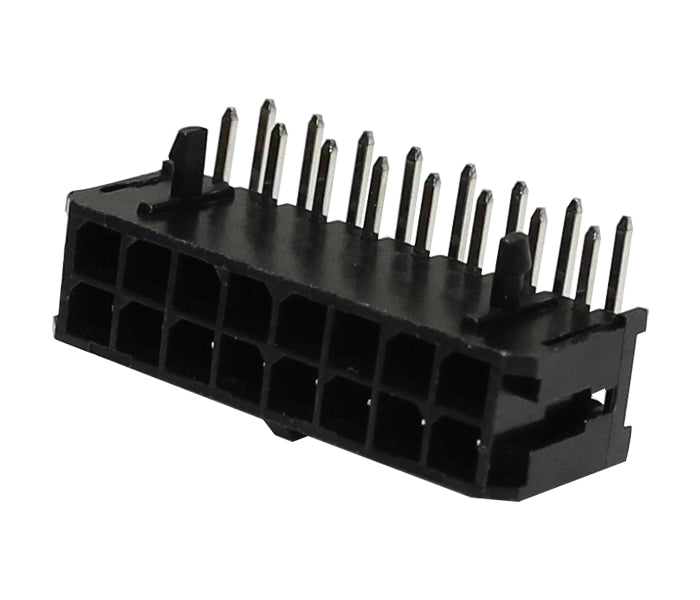

| MCFPT-16 | 16 Vias / Macho PCI 90° / Circuito Impresso |

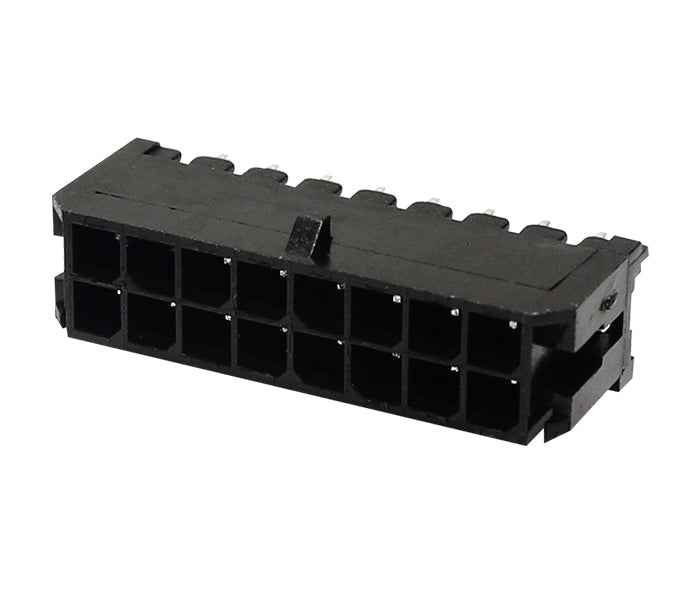

| MCFPQ-16 | 16 Vias / Macho PCI 180° / Circuito Impresso |

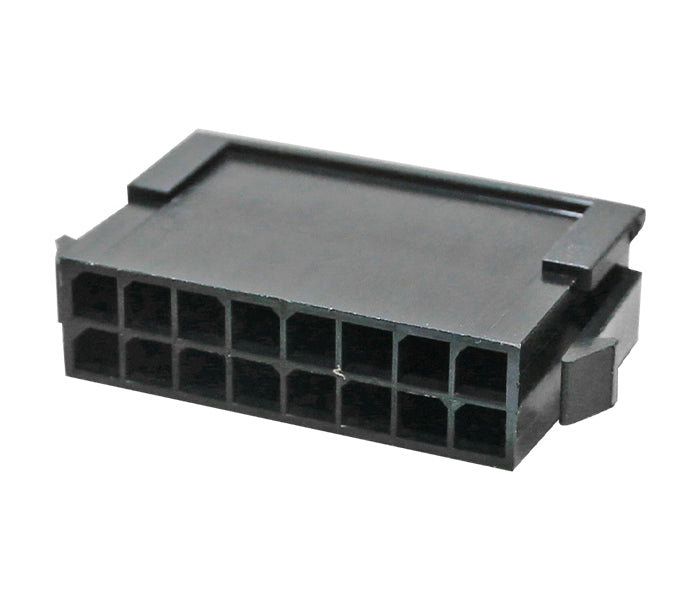

| MCFAF-16 | 16 Vias / Plugue / Crimpagem em Cabo |

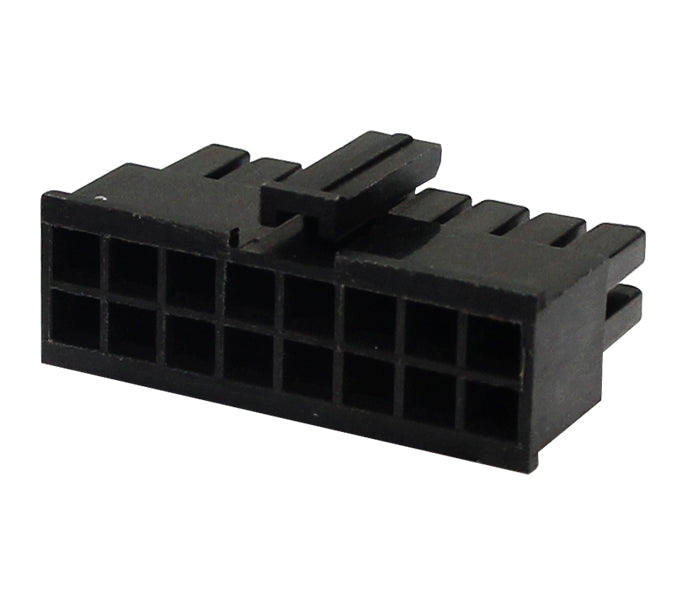

| MCFAM-16 | 16 Vias / Receptáculo / Crimpagem em Cabo |

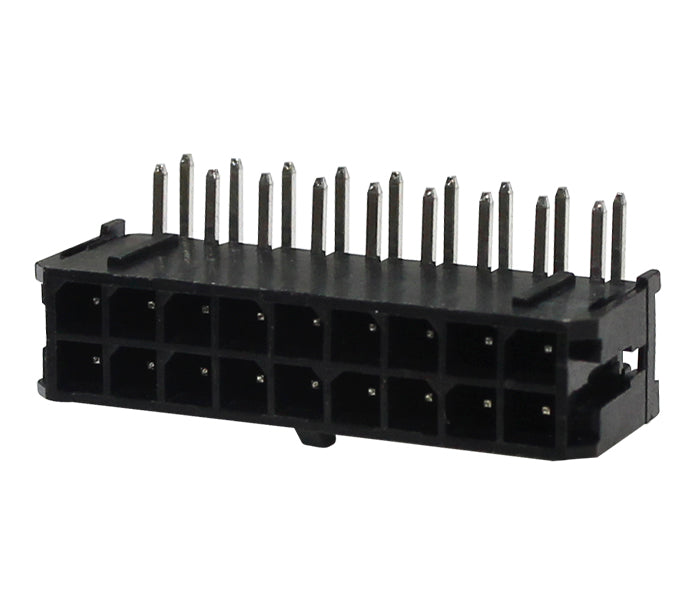

| MCFPL-18 | 18 Vias / 90° Liso / Circuito Impresso |
| MCFPT-18 | 18 Vias / Macho PCI 90° / Circuito Impresso |

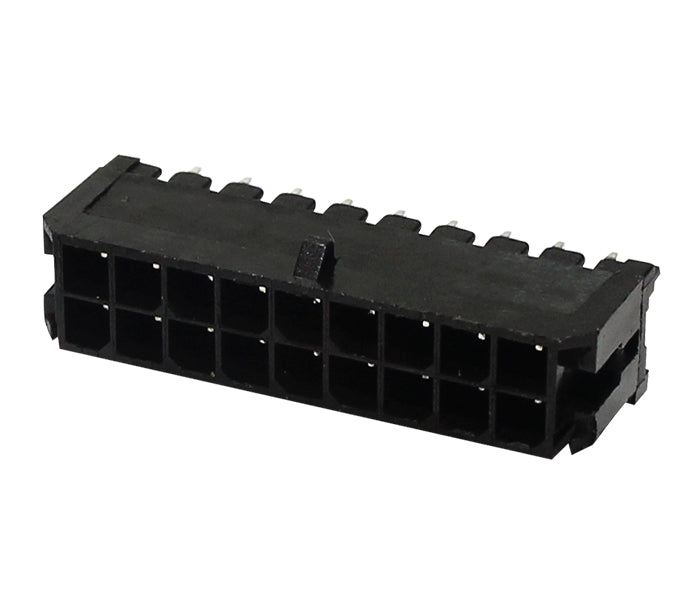

| MCFPQ-18 | 18 Vias / Macho PCI 180° / Circuito Impresso |
| MCFAF-18 | 18 Vias / Plugue / Crimpagem em Cabo |

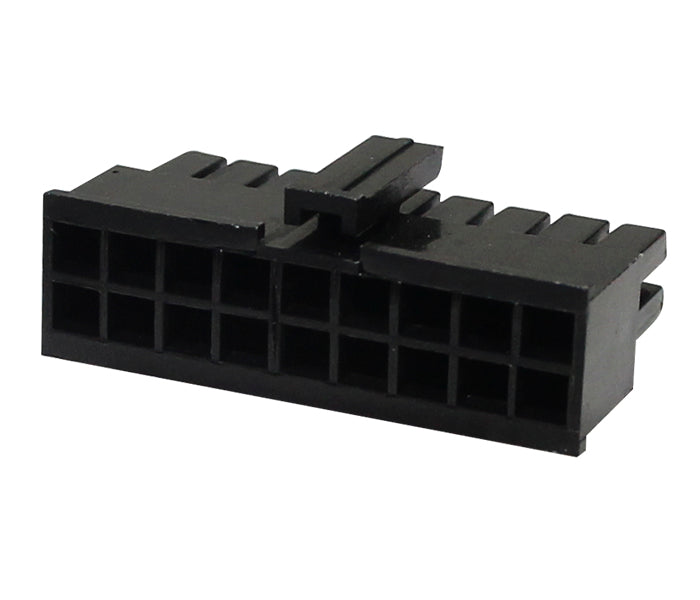

| MCFAM-18 | 18 Vias / Receptáculo / Crimpagem em Cabo |

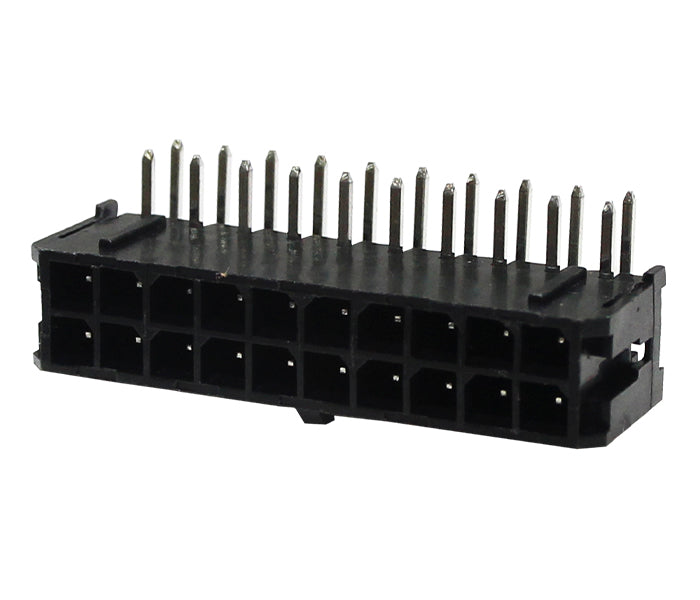

| MCFPL-20 | 20 Vias / 90° Liso / Circuito Impresso |

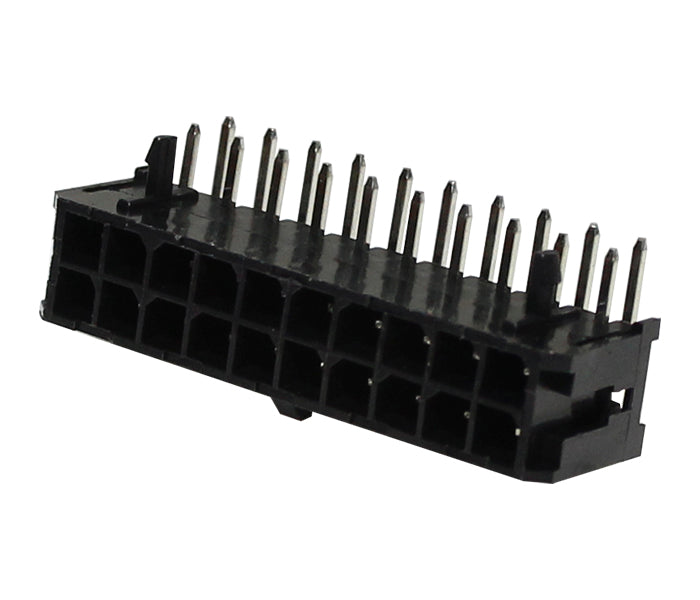

| MCFPT-20 | 20 Vias / Macho PCI 90° / Circuito Impresso |

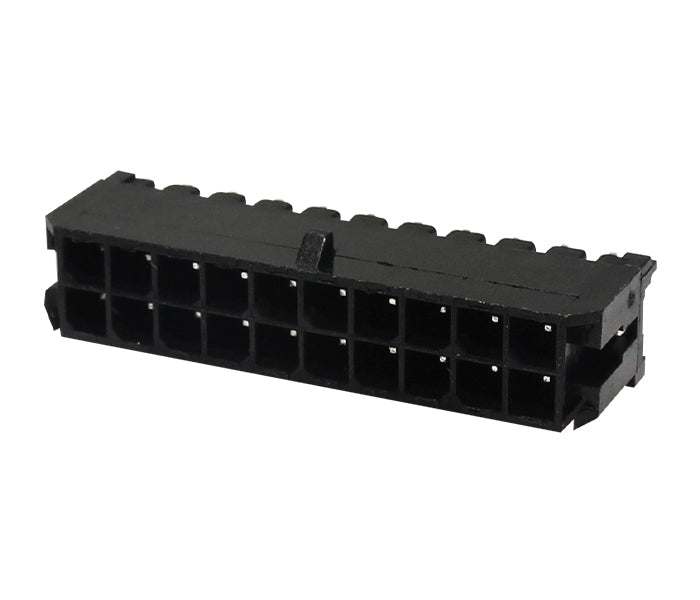

| MCFPQ-20 | 20 Vias / Macho PCI 180° / Circuito Impresso |

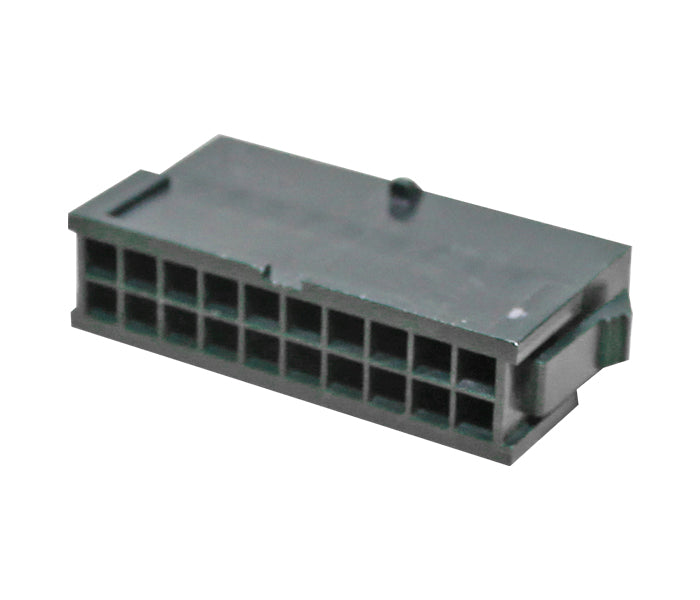

| MCFAF-20 | 20 Vias / Plugue / Crimpagem em Cabo |

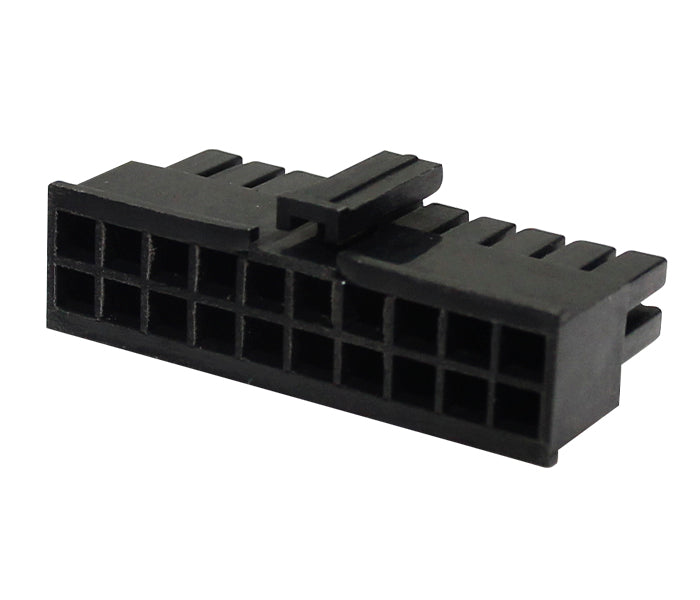

| MCFAM-20 | 20 Vias / Receptáculo / Crimpagem em Cabo |

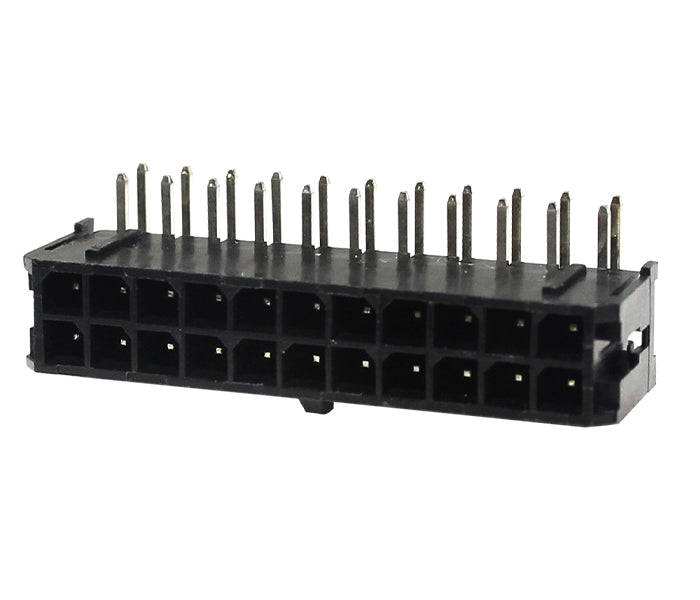

| MCFPL-22 | 22 Vias / 90° Liso / Circuito Impresso |

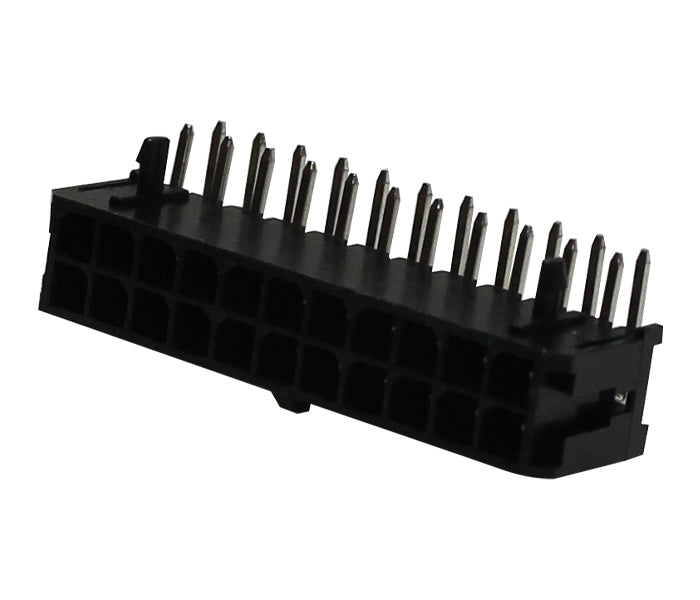

| MCFPT-22 | 22 Vias / Macho PCI 90° / Circuito Impresso |

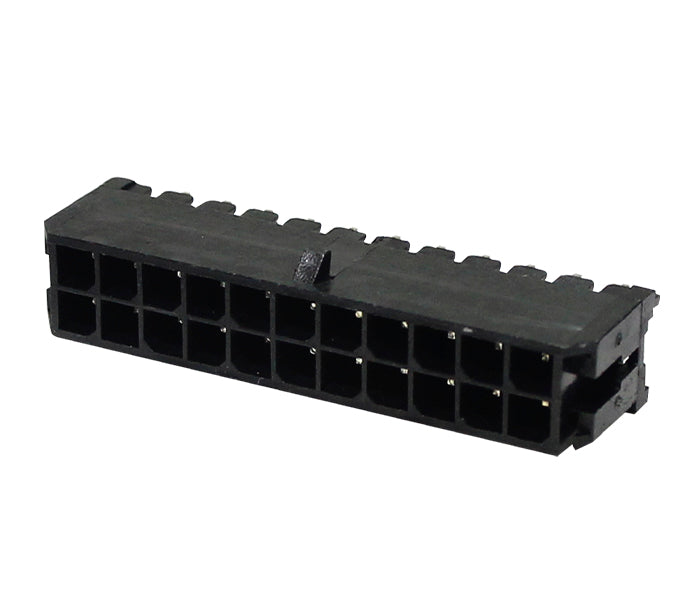

| MCFPQ-22 | 22 Vias / Macho PCI 180° / Circuito Impresso |

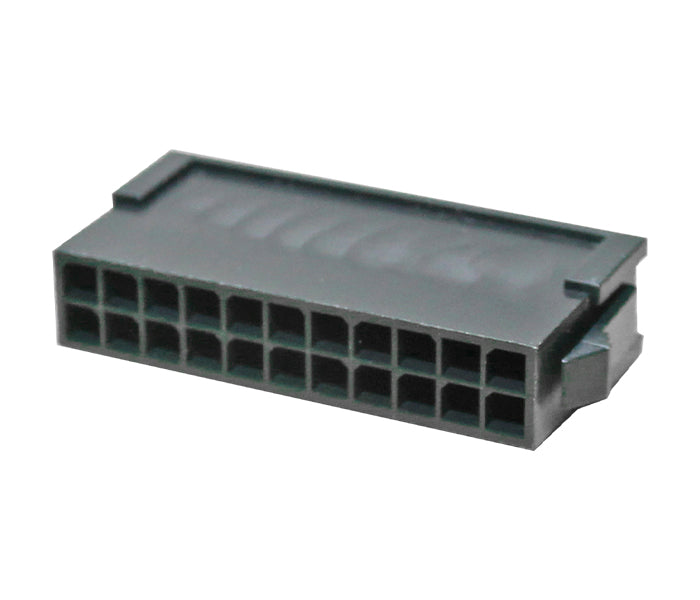

| MCFAF-22 | 22 Vias / Plugue / Crimpagem em Cabo |
Especificações Gerais
Especificações Gerais
| Capacidade do contato | 5A VCA/VCC |
| Tensão de operação máx. | 250VCA |
| Resistência de contato inicial máx. | 20mΩ |
| Resistência de isolação | 1000MΩ min. (500VCC/VDC) |
| Rigidez dielétrica | 1500VCA/VAC (1 minuto) |
| Temperatura de operação | -25 ~ +85°C |
| Material do isolador | MCFAF = PA66 UL94V-2 MCFAM = PA66 UL94V-0 MCFPQ = PA66 UL94V-0 MCFPL = PBT UL94V-0 MCFPT = PBT UL94V-0 |
| Material dos terminais dos conectores de PCI | Latão estanhado |
| Material dos terminais de crimpar | Bronze fosforoso, estanhado |
| Bitola aplicável de cabo para o terminal de crimpar | 24 ~ 20 AWG (0,20mm² ~ 0,50mm²) |
