Componentes

Conector MDI Mini-DIN para Injeção

CÓD: MDI-06-F

Descrição

O conector mini-DIN macho/fêmea é projetado para aplicações eletrônicas que exigem precisão e confiabilidade. Disponível em múltiplas configurações de contatos, adapta-se a diversas necessidades de interligação. Sua construção em materiais de alta qualidade garante durabilidade e excelente desempenho elétrico.

Disponível em versões de 3 a 8 contatos, macho ou fêmea
Corrente máxima de 1A, tensão de até 50V
Estrutura composta por capa em PE
Diferentes configurações de pinos

Selecione as opções abaixo

Lista de códigos

Código	Descrição

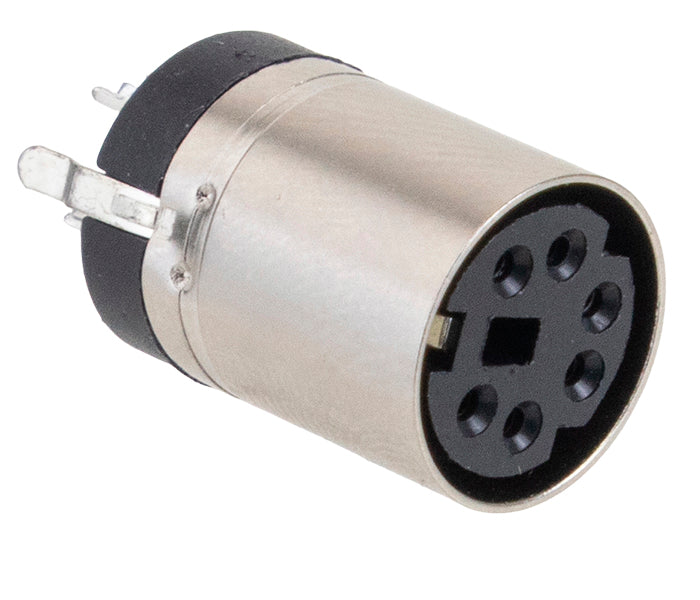

MDI-06-F	Fêmea / —

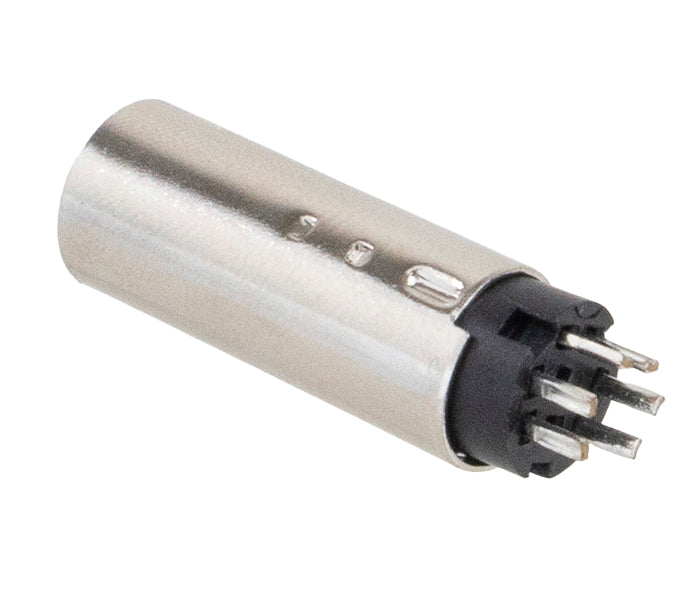

MDI-06-M	Macho / Simples

Especificações Gerais

Corrente e tensão máxima	1A 100VCA/VAC máx. ou/ou 2A 12VCC/VDC
Resistência de isolação mínima	50MΩ a/at 250VCC/VDC
Rigidez dielétrica	250VCA/VAC (1 minuto)
Temperatura de operação	-55°C ~ 85°C
Material do isolador	PBT UL94V-0
Material dos contatos	Latão dourado
Material do corpo	Latão niquelado
