Conector MF Modular Miniatura
CÓD: MFAF-02
Descrição
Descrição
O conector modular miniatura da linha MF é projetado para aplicações eletrônicas que exigem compacidade e confiabilidade. Disponível em diversas configurações, adapta-se a diferentes necessidades de montagem em cabos ou PCI. Com suporte a múltiplas bitolas de fios, garante flexibilidade no uso em projetos variados.
- Disponível em versões de 2 a 24 vias
- Diversas opções de montagem
- Compatibilidade de cabos com terminais macho e fêmea para fios de 16 a 22 AWG
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

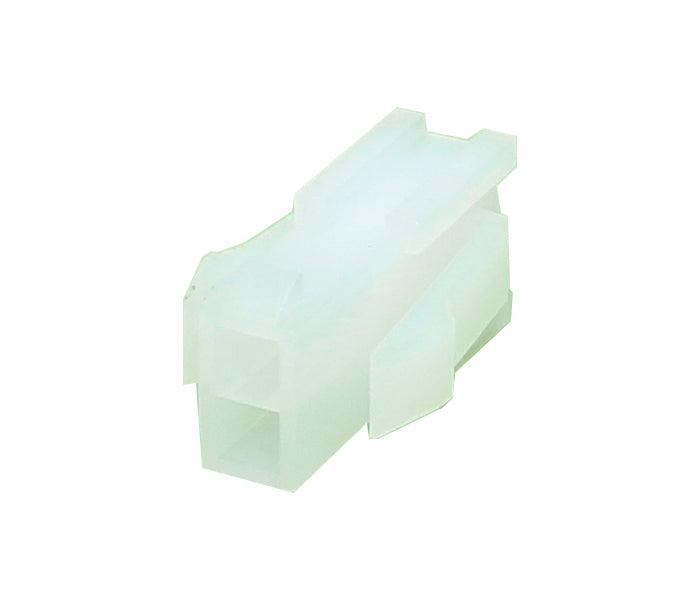

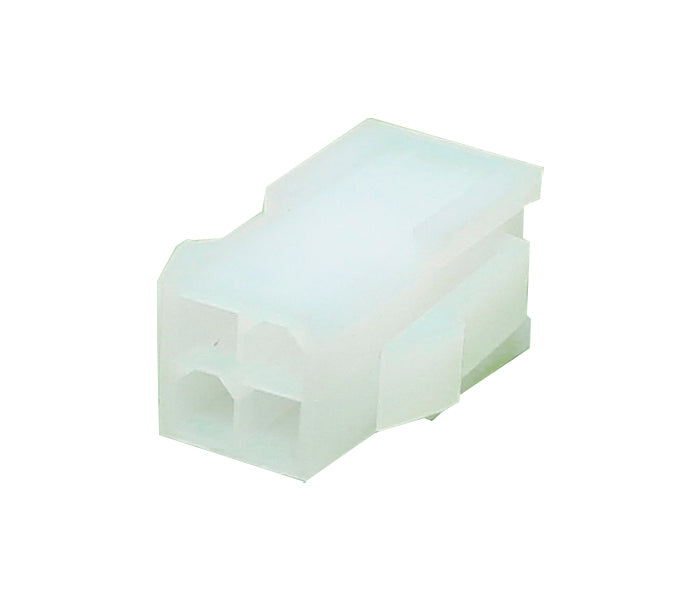

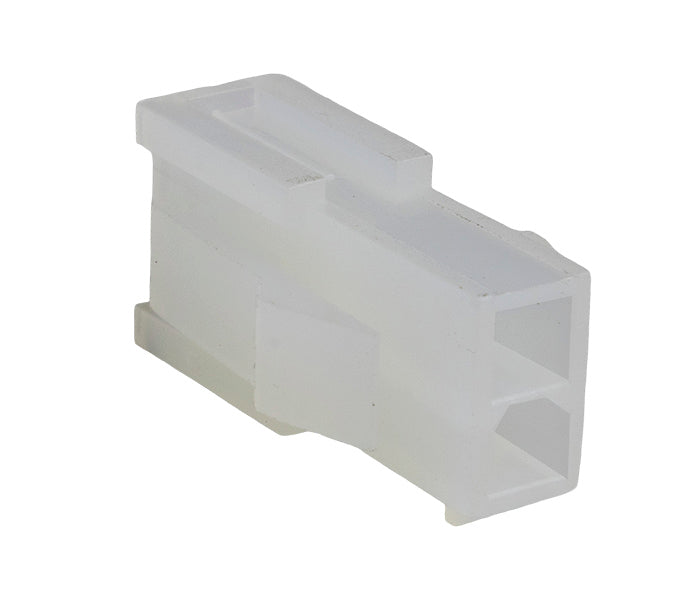

| MFAF-02 | 2 Vias / Plugue / Crimpagem em Cabo |

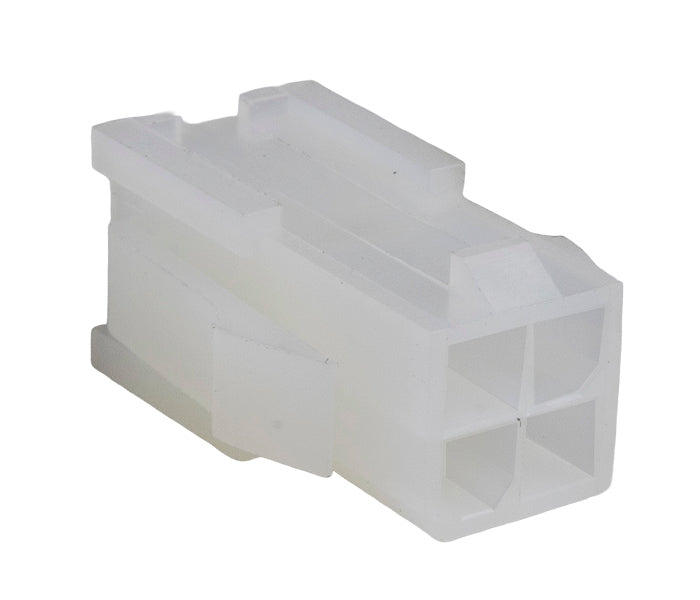

| MFAF-04 | 4 Vias / Plugue / Crimpagem em Cabo |

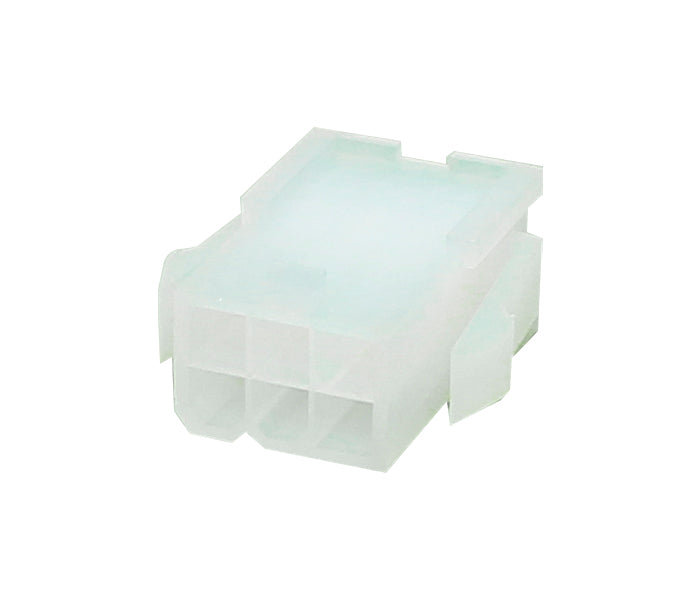

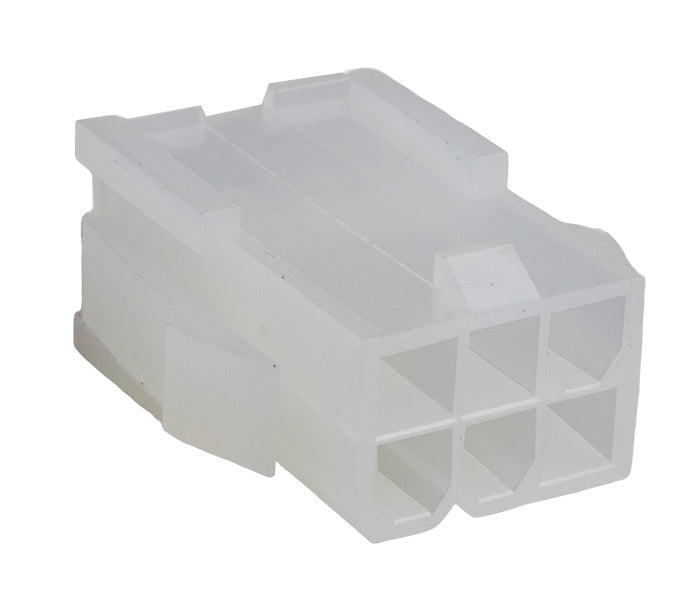

| MFAF-06 | 6 Vias / Plugue / Crimpagem em Cabo |

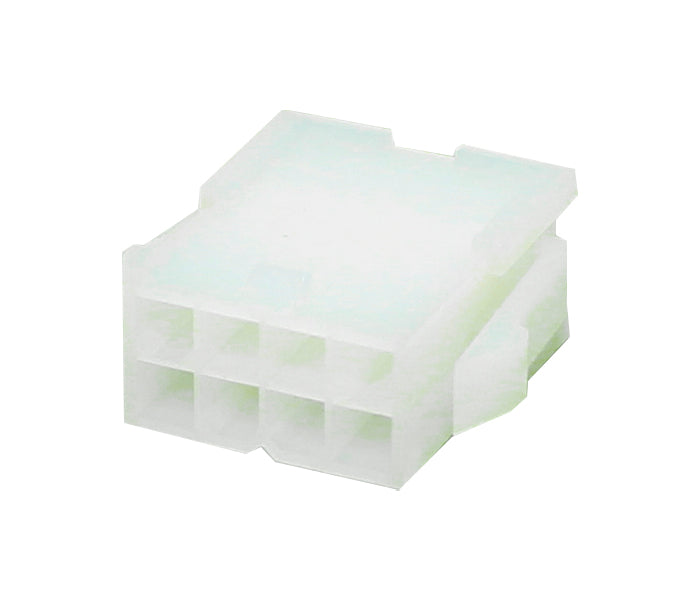

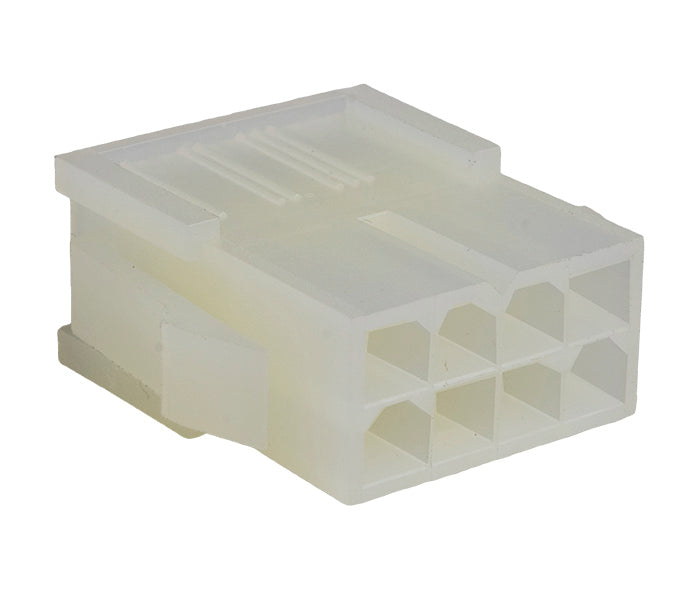

| MFAF-08 | 8 Vias / Plugue / Crimpagem em Cabo |

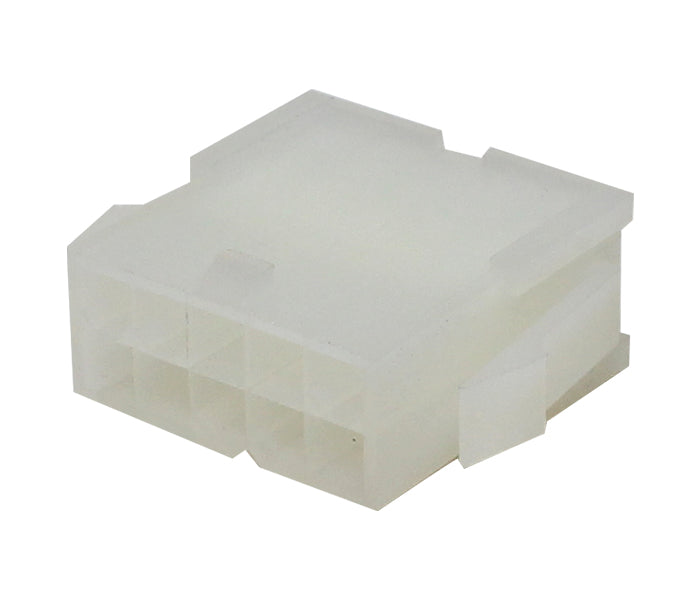

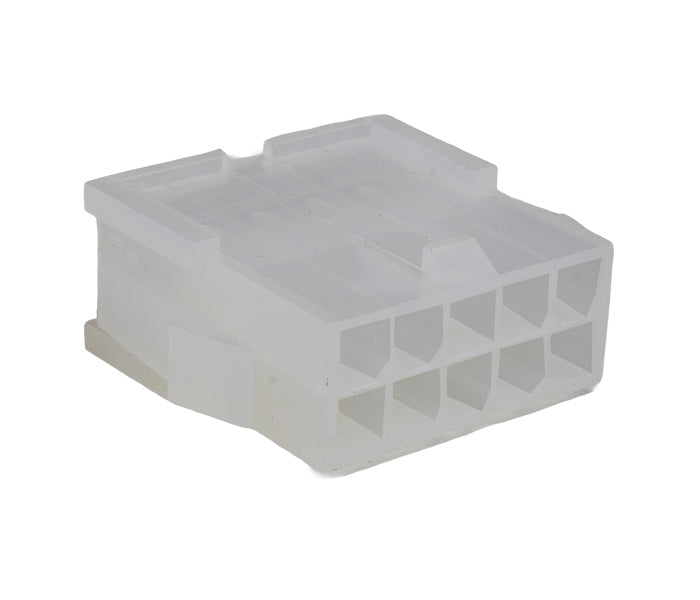

| MFAF-10 | 10 Vias / Plugue / Crimpagem em Cabo |

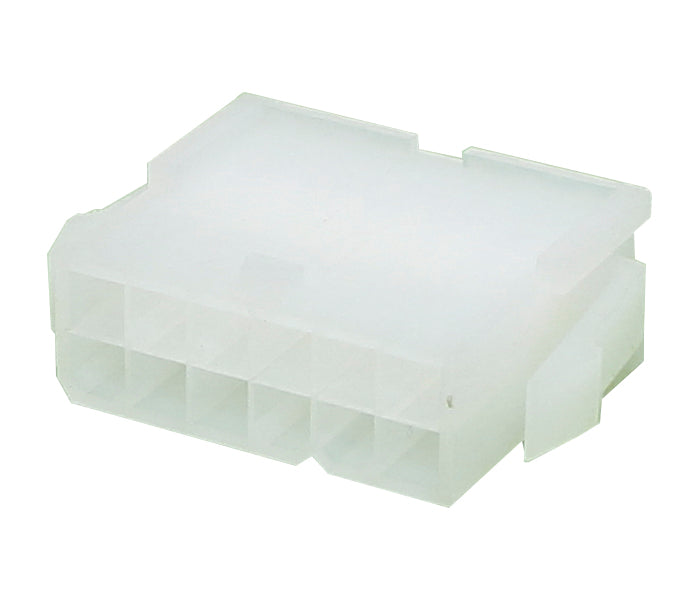

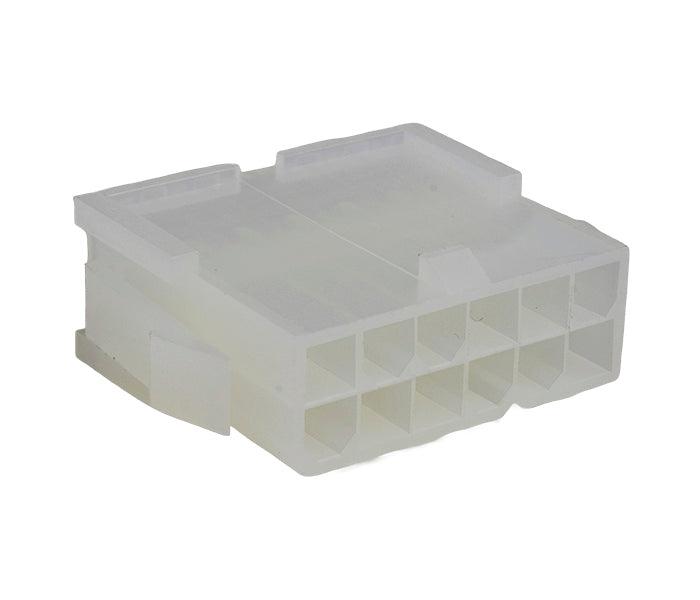

| MFAF-12 | 12 Vias / Plugue / Crimpagem em Cabo |

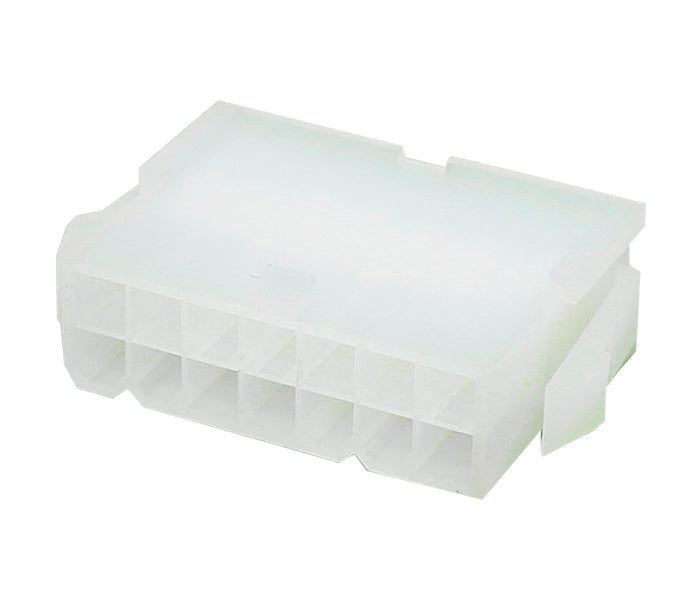

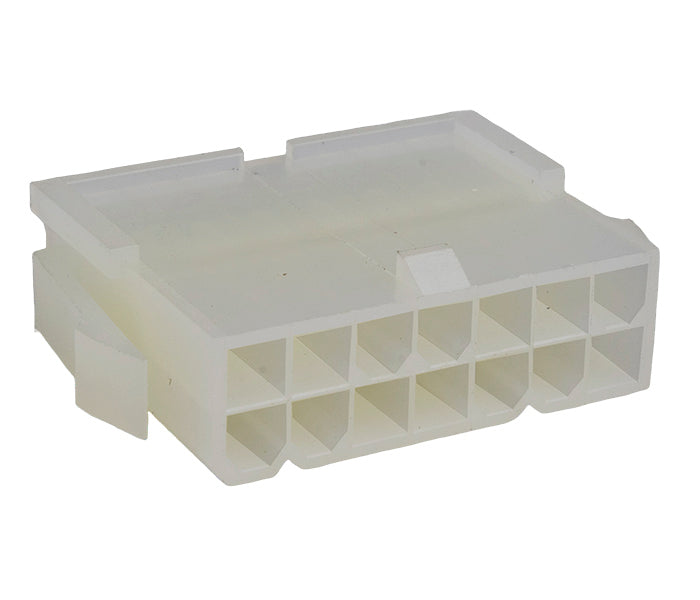

| MFAF-14 | 14 Vias / Plugue / Crimpagem em Cabo |

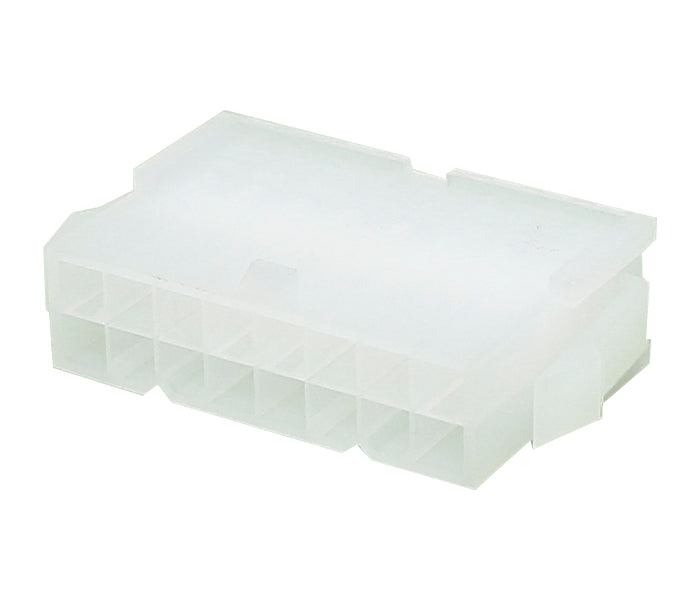

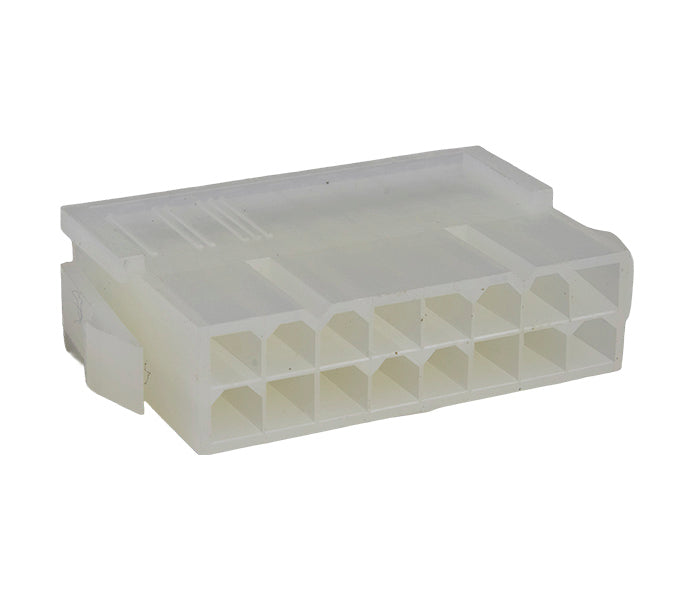

| MFAF-16 | 16 Vias / Plugue / Crimpagem em Cabo |

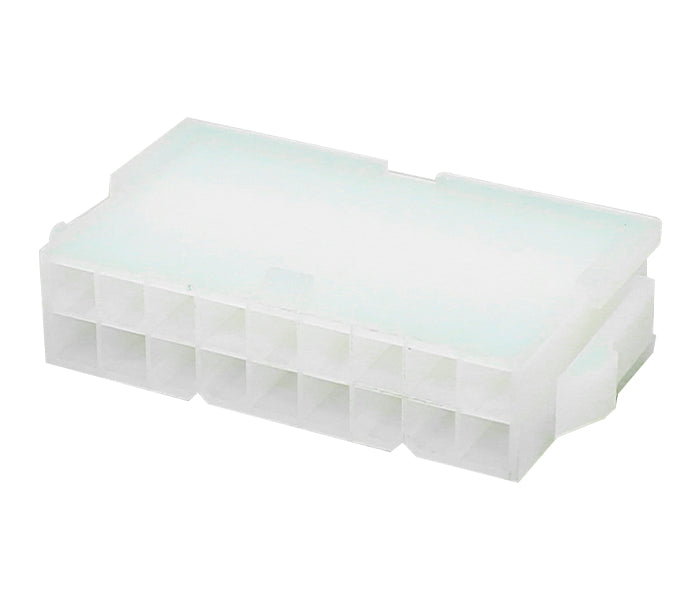

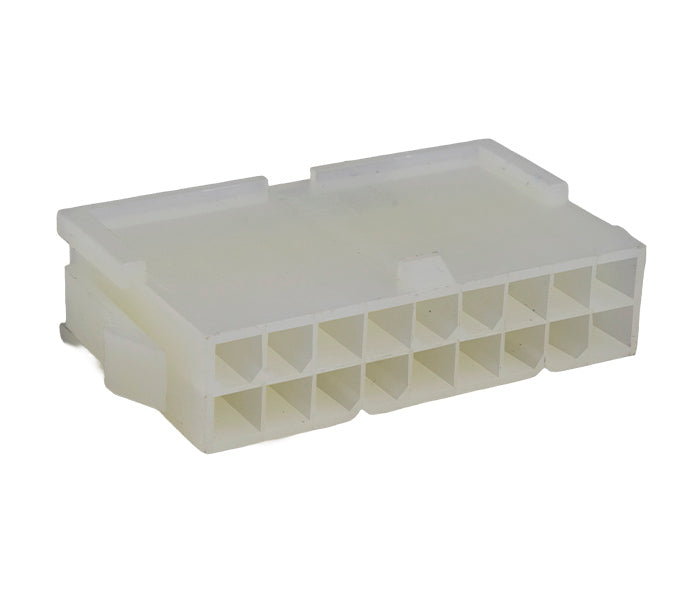

| MFAF-18 | 18 Vias / Plugue / Crimpagem em Cabo |

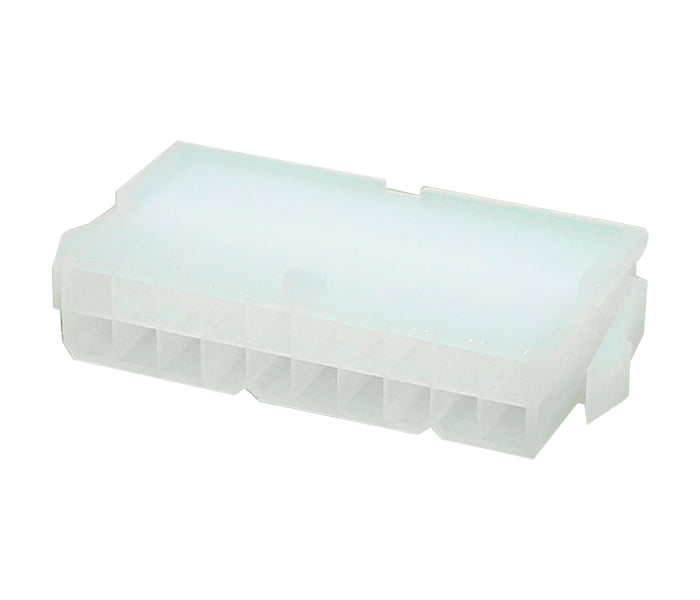

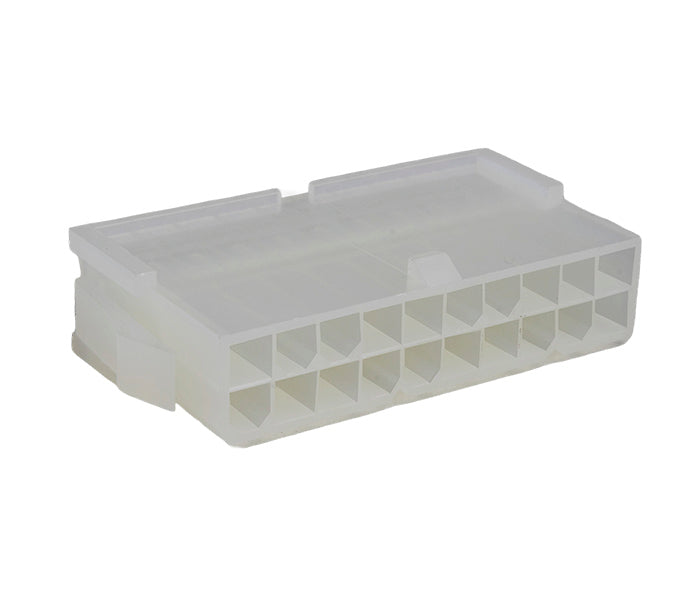

| MFAF-20 | 20 Vias / Plugue / Crimpagem em Cabo |

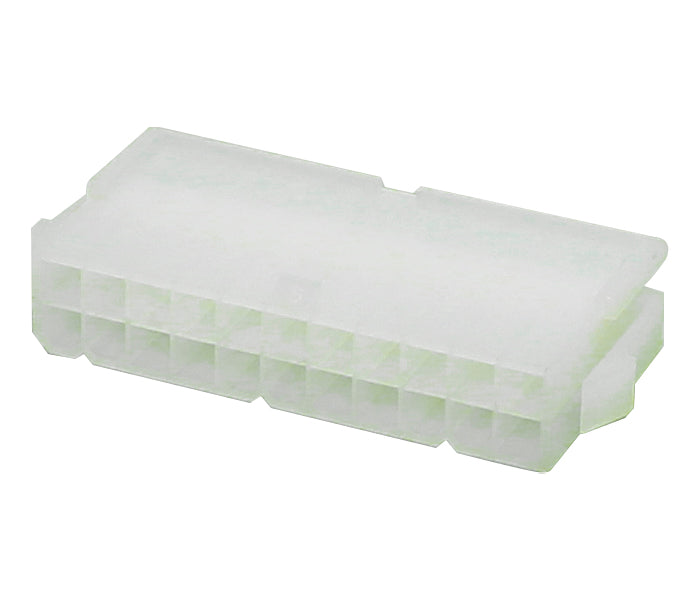

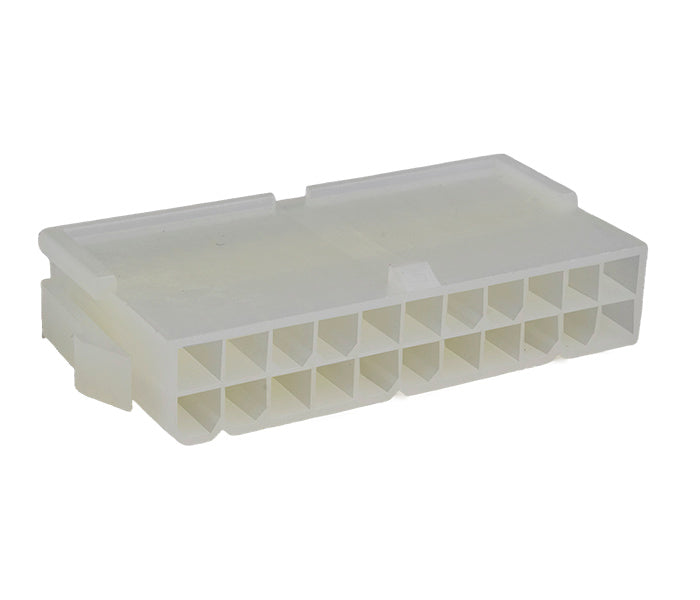

| MFAF-22 | 22 Vias / Plugue / Crimpagem em Cabo |

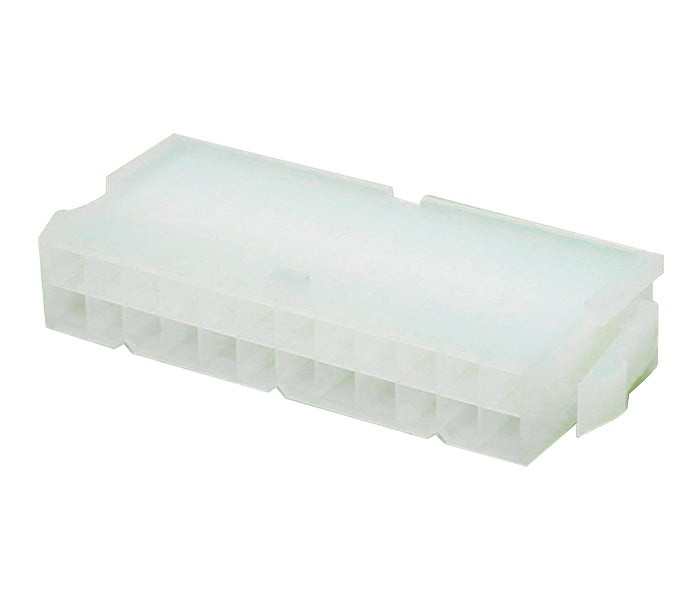

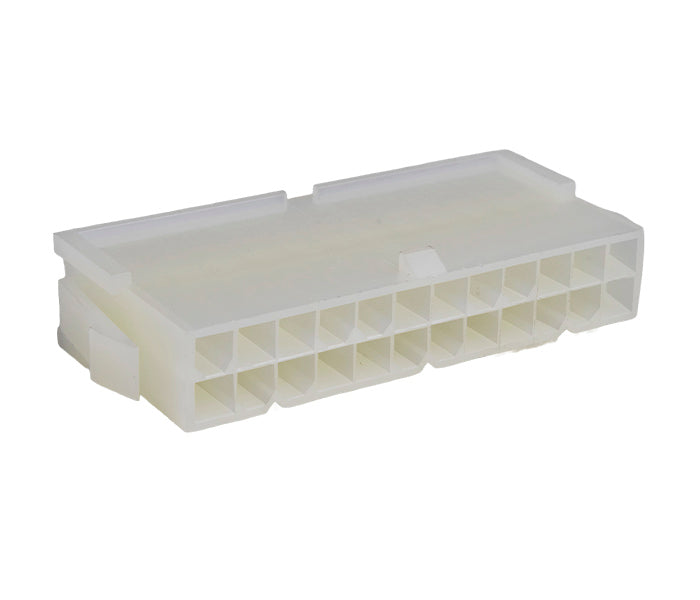

| MFAF-24 | 24 Vias / Plugue / Crimpagem em Cabo |

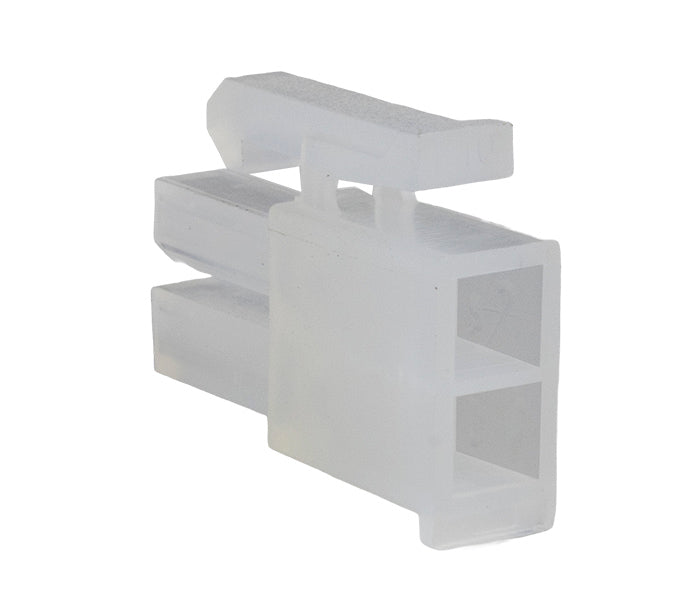

| MFAM-02 | 2 Vias / Receptáculo / Crimpagem em Cabo |

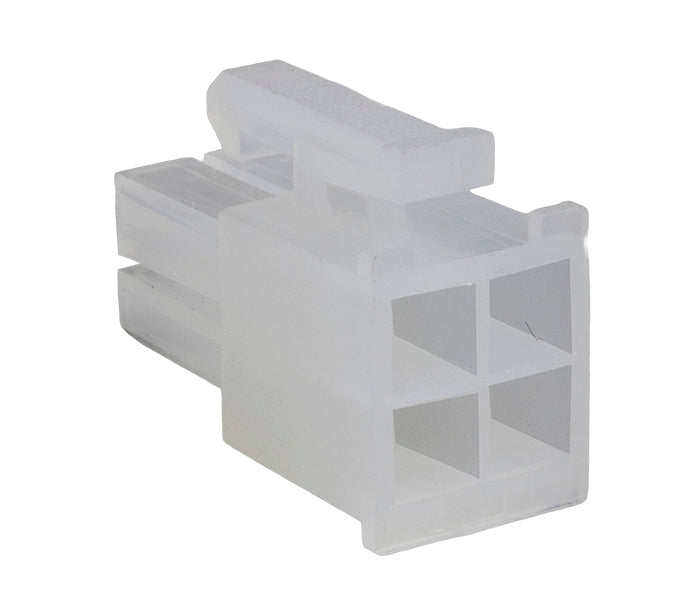

| MFAM-04 | 4 Vias / Receptáculo / Crimpagem em Cabo |

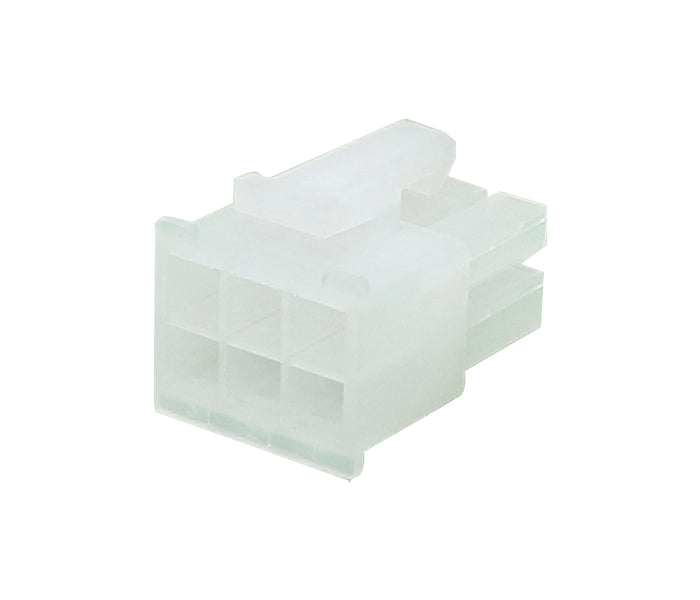

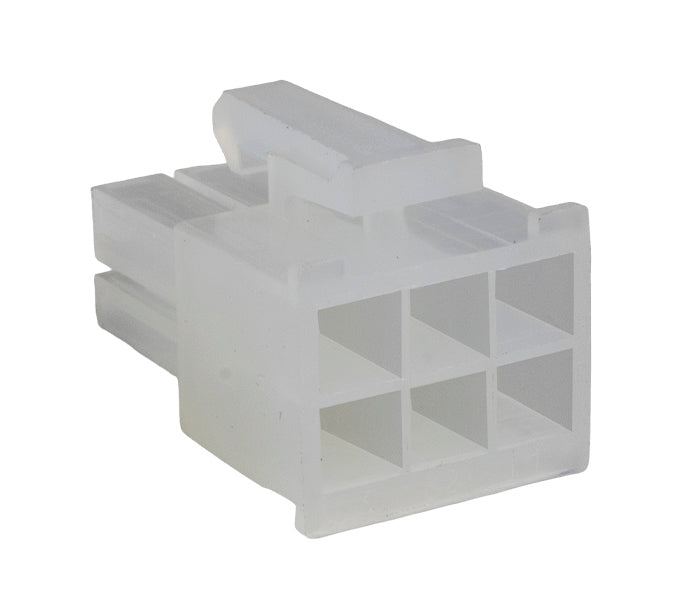

| MFAM-06 | 6 Vias / Receptáculo / Crimpagem em Cabo |

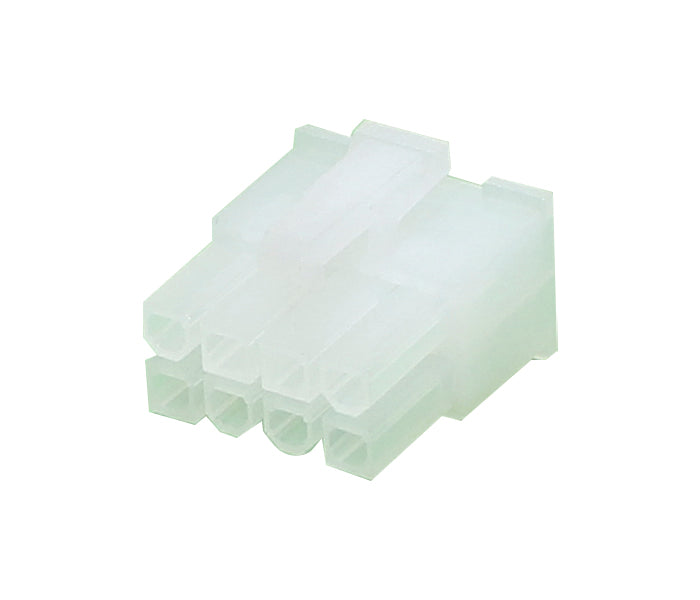

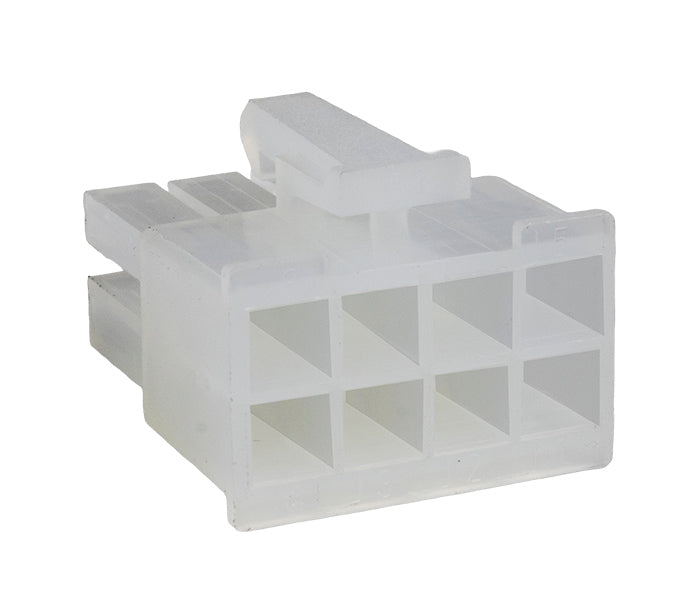

| MFAM-08 | 8 Vias / Receptáculo / Crimpagem em Cabo |

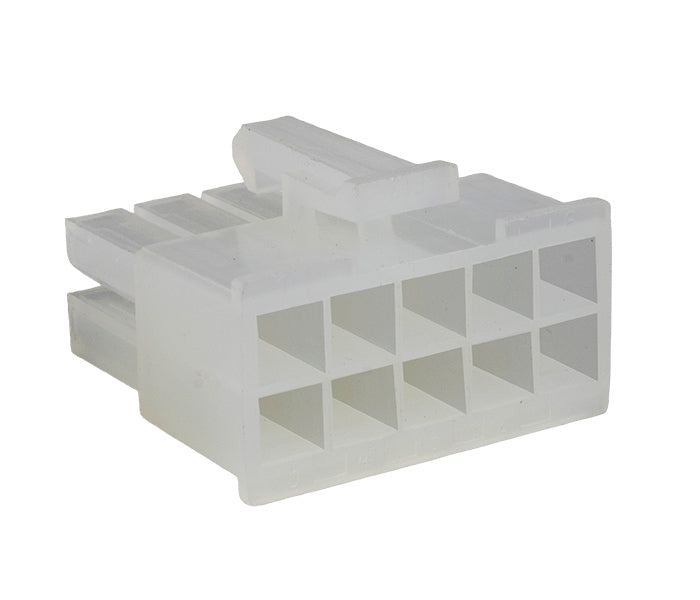

| MFAM-10 | 10 Vias / Receptáculo / Crimpagem em Cabo |

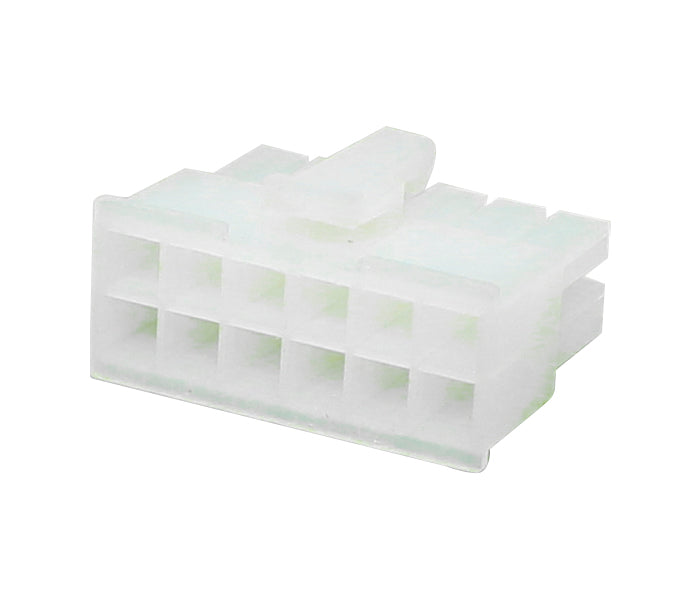

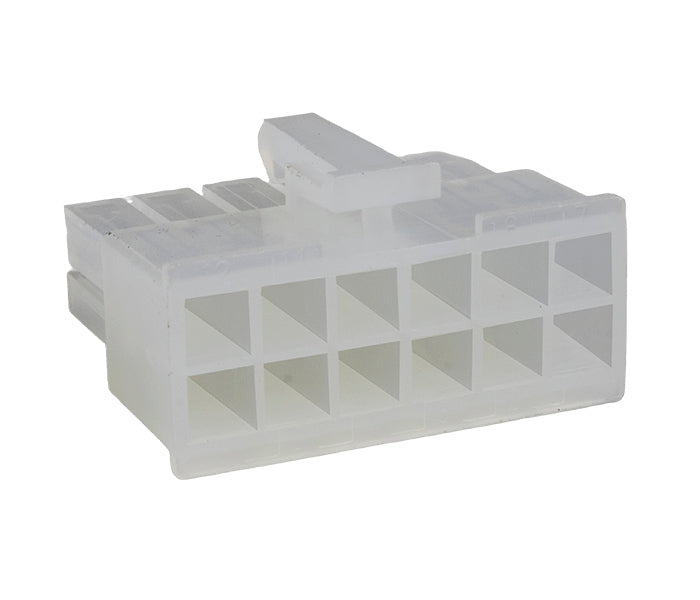

| MFAM-12 | 12 Vias / Receptáculo / Crimpagem em Cabo |

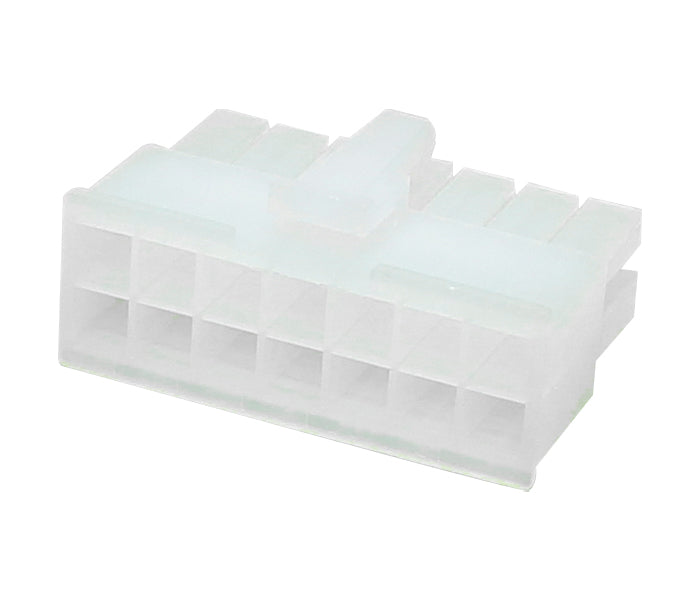

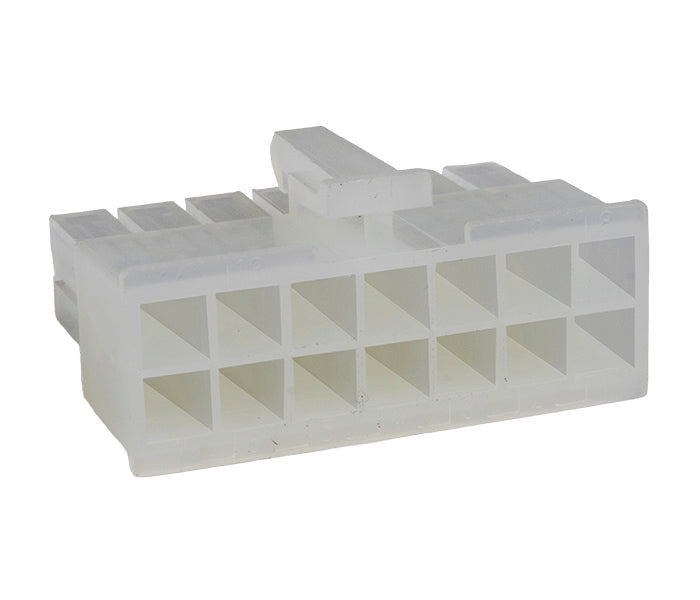

| MFAM-14 | 14 Vias / Receptáculo / Crimpagem em Cabo |

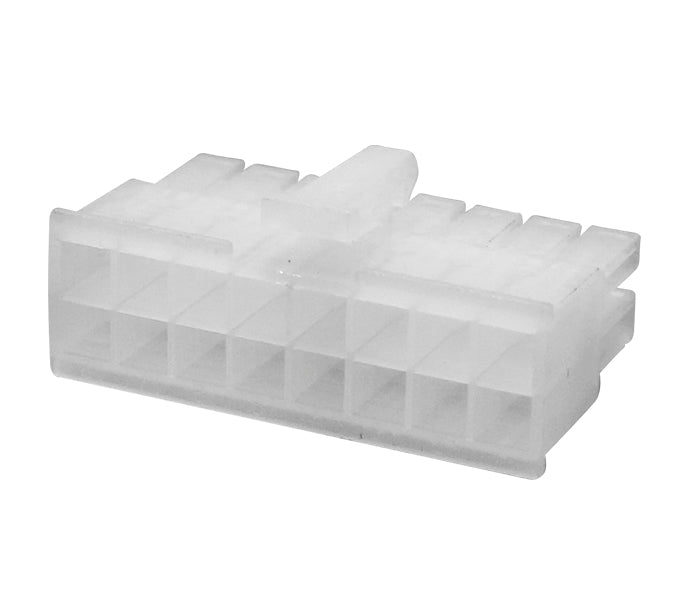

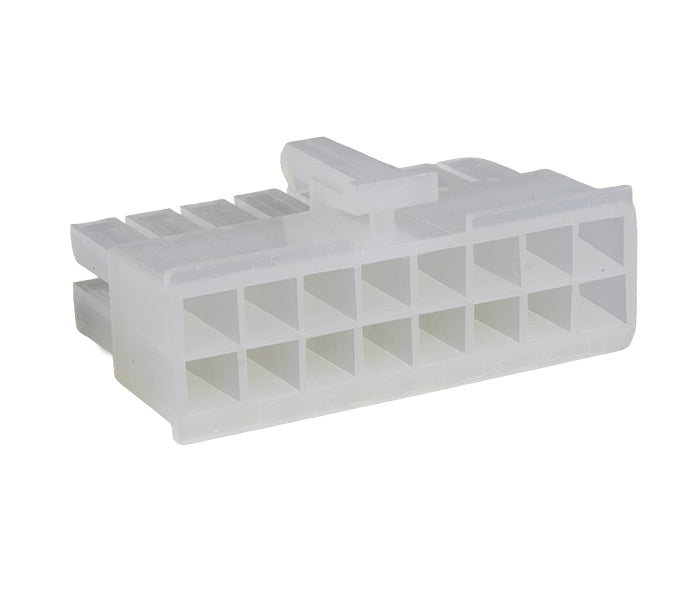

| MFAM-16 | 16 Vias / Receptáculo / Crimpagem em Cabo |

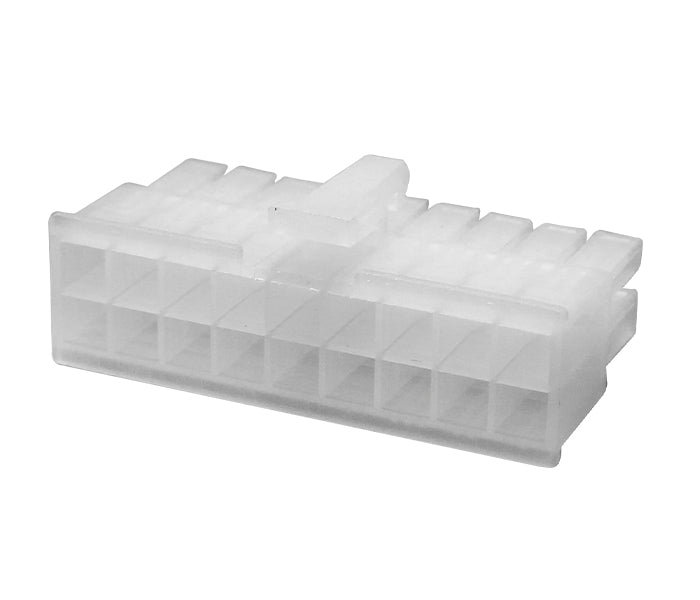

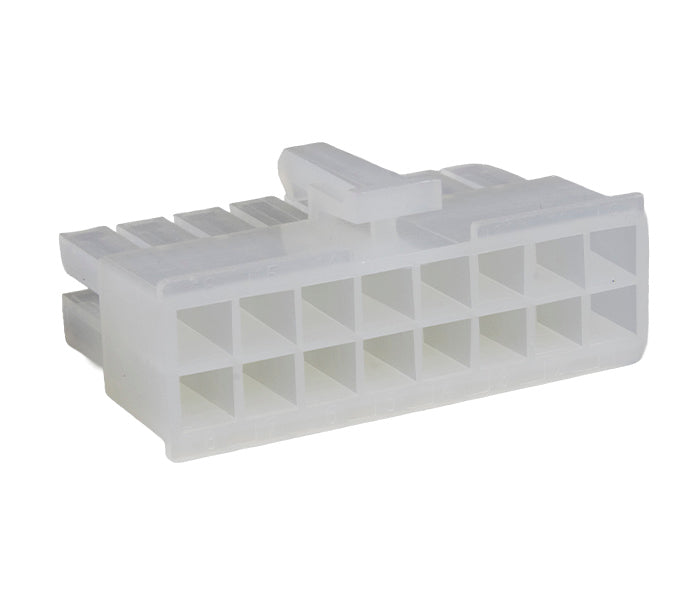

| MFAM-18 | 18 Vias / Receptáculo / Crimpagem em Cabo |

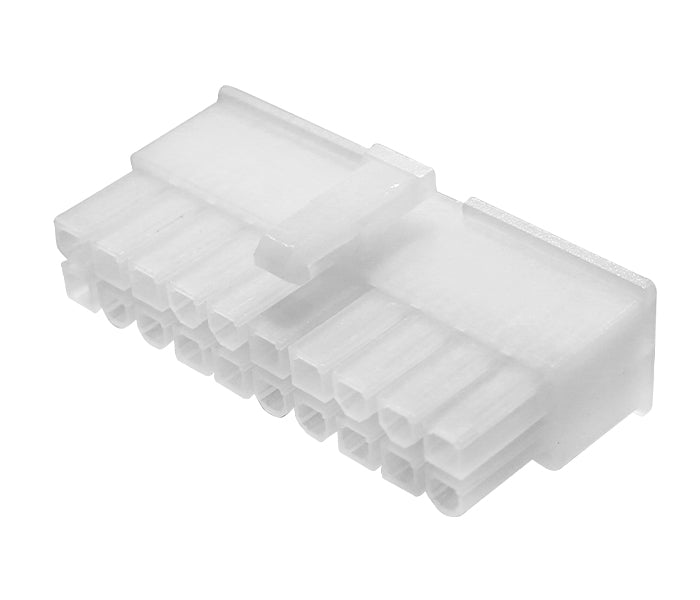

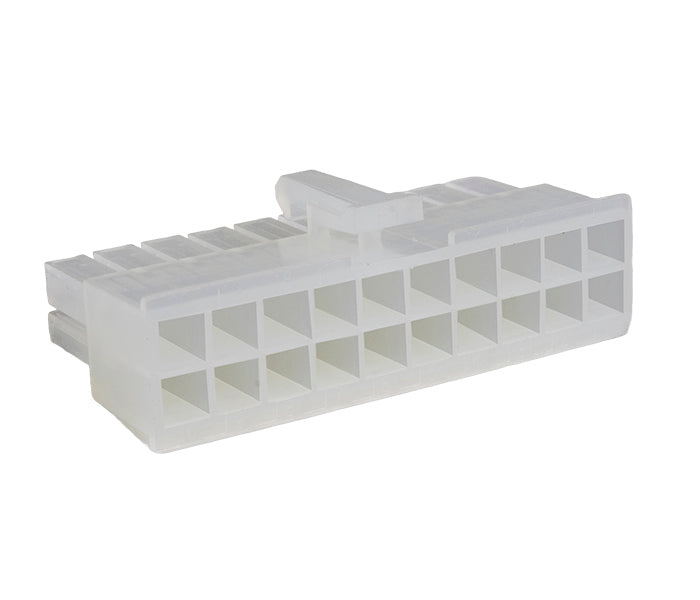

| MFAM-20 | 20 Vias / Receptáculo / Crimpagem em Cabo |

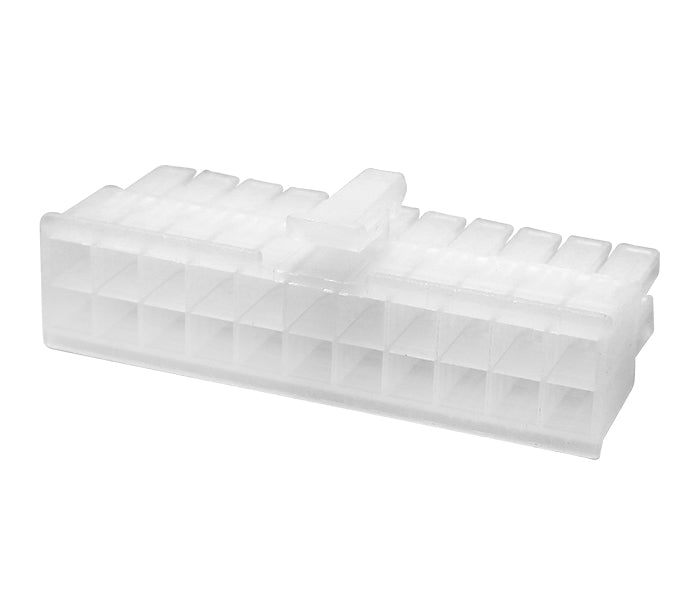

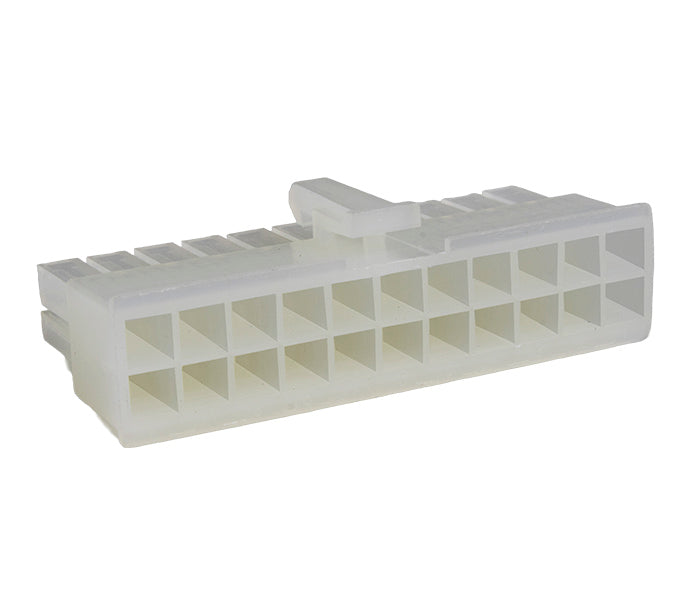

| MFAM-22 | 22 Vias / Receptáculo / Crimpagem em Cabo |

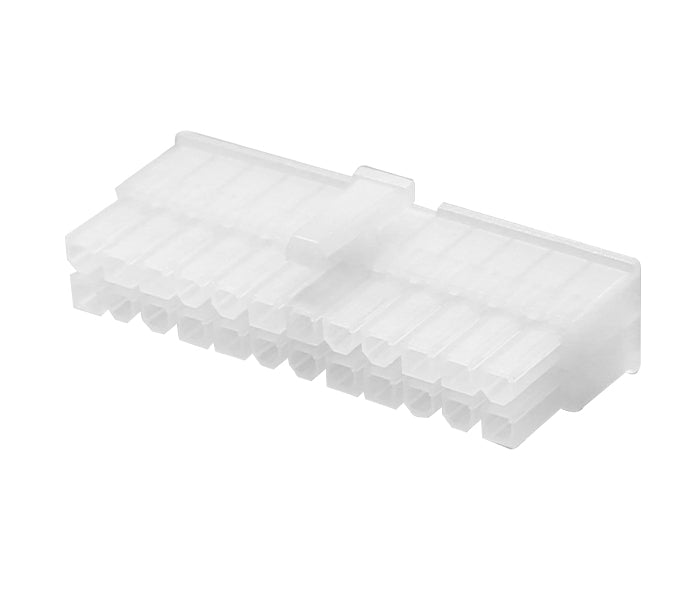

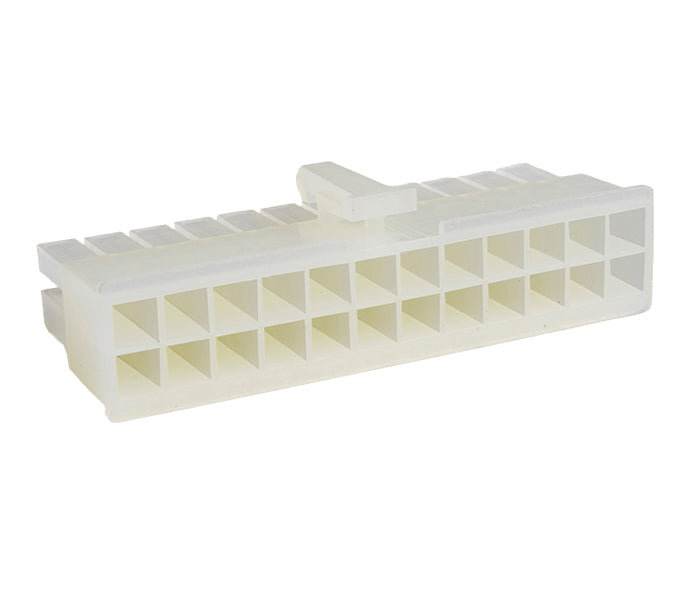

| MFAM-24 | 24 Vias / Receptáculo / Crimpagem em Cabo |

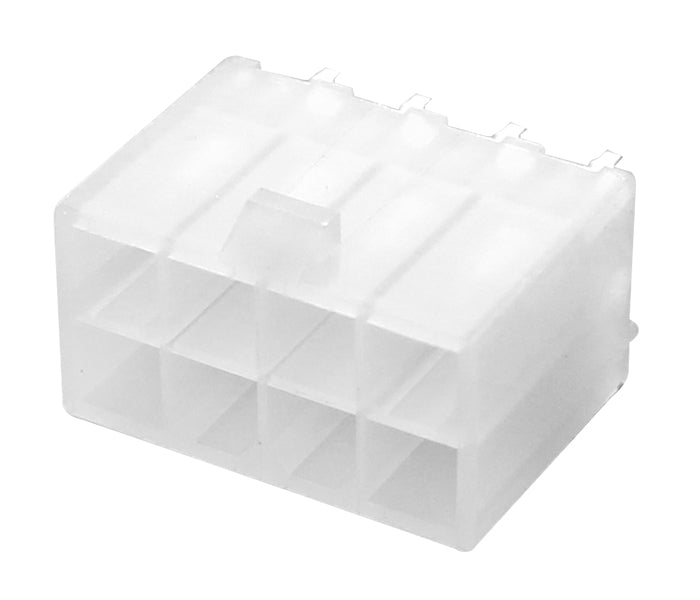

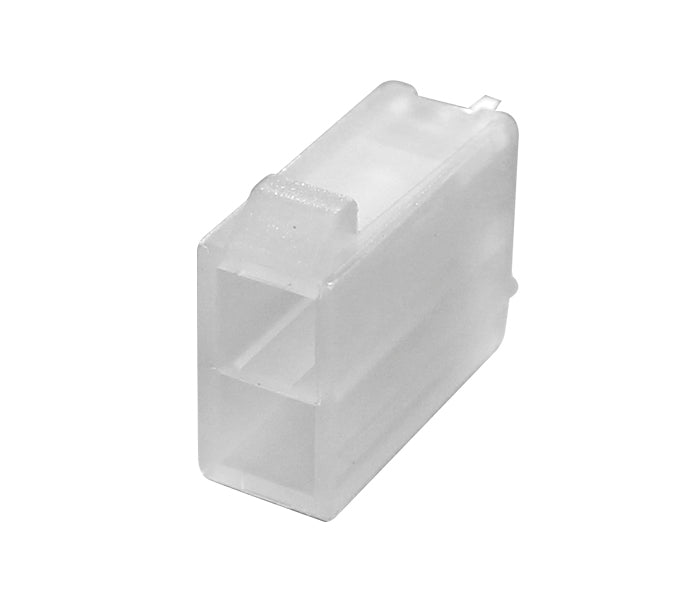

| MFPC-02 | 2 Vias / 180° sem Trava / Circuito Impresso |

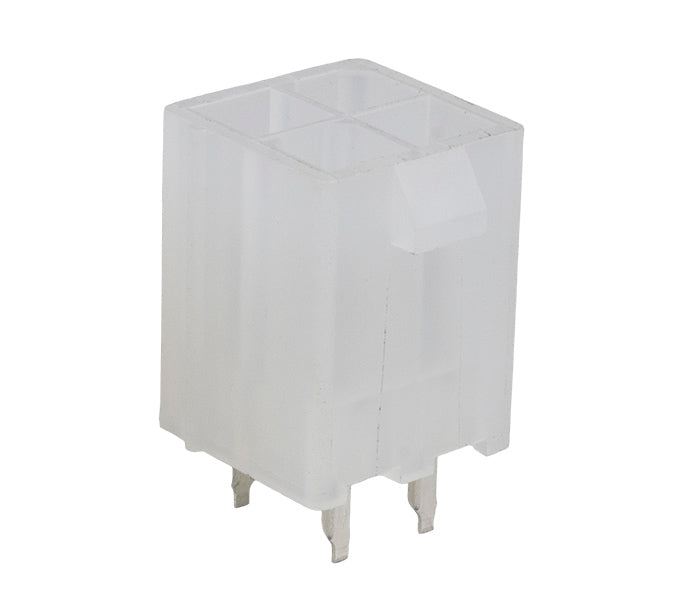

| MFPC-04 | 4 Vias / 180° sem Trava / Circuito Impresso |

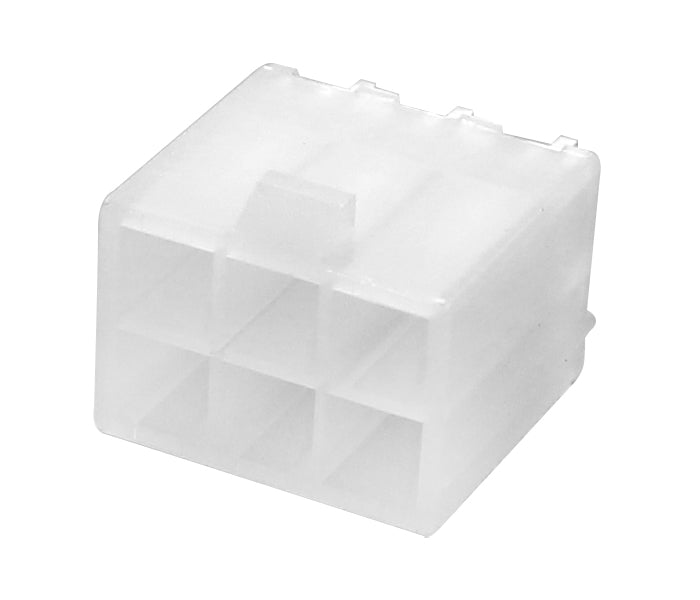

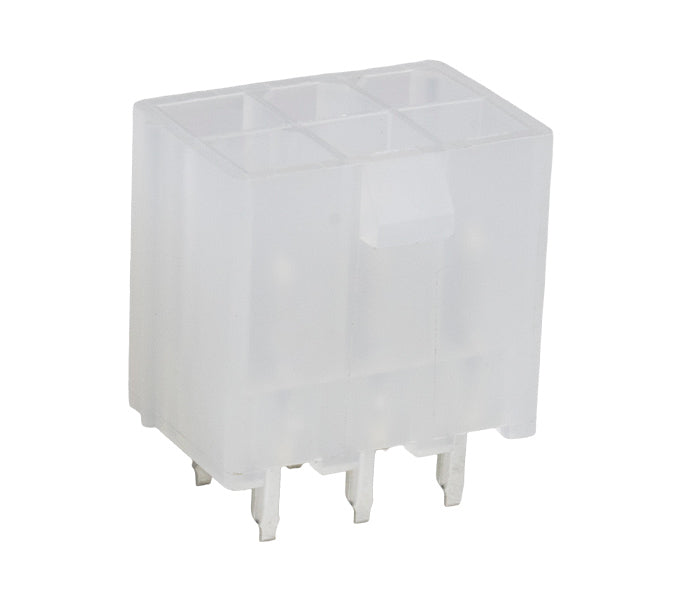

| MFPC-06 | 6 Vias / 180° sem Trava / Circuito Impresso |

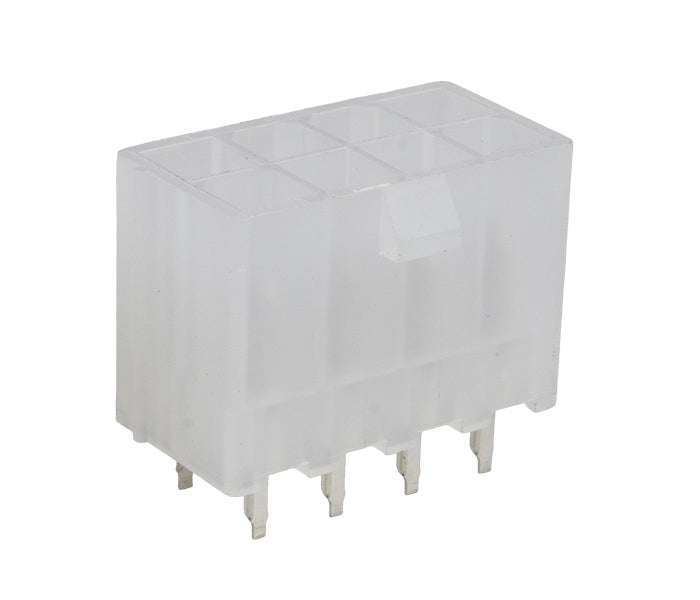

| MFPC-08 | 8 Vias / 180° sem Trava / Circuito Impresso |

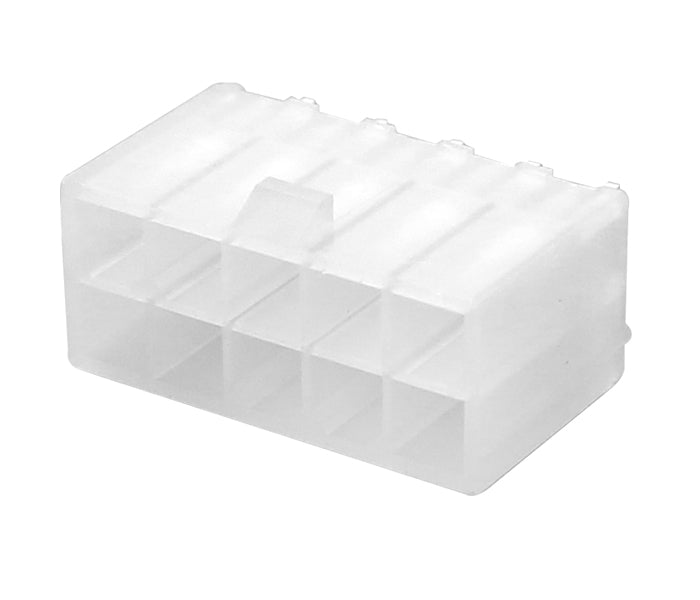

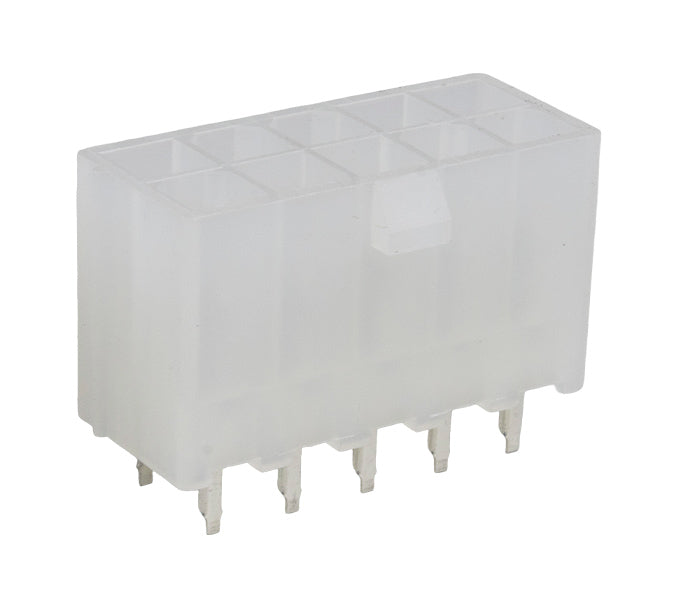

| MFPC-10 | 10 Vias / 180° sem Trava / Circuito Impresso |

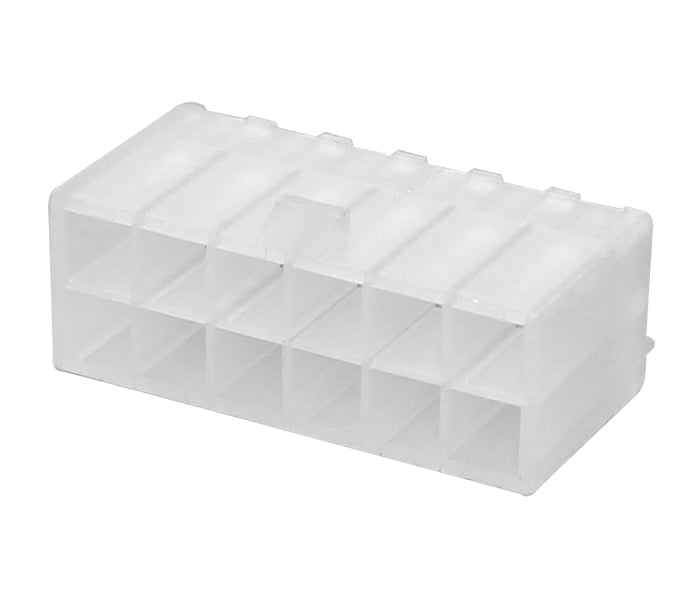

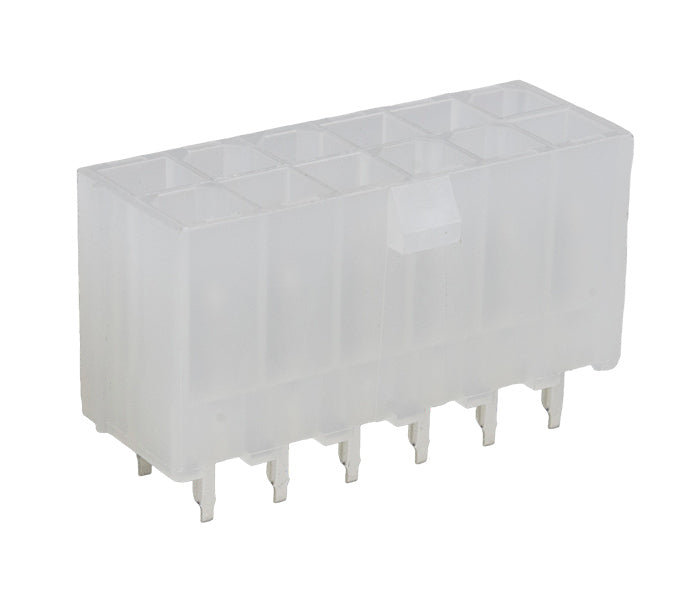

| MFPC-12 | 12 Vias / 180° sem Trava / Circuito Impresso |

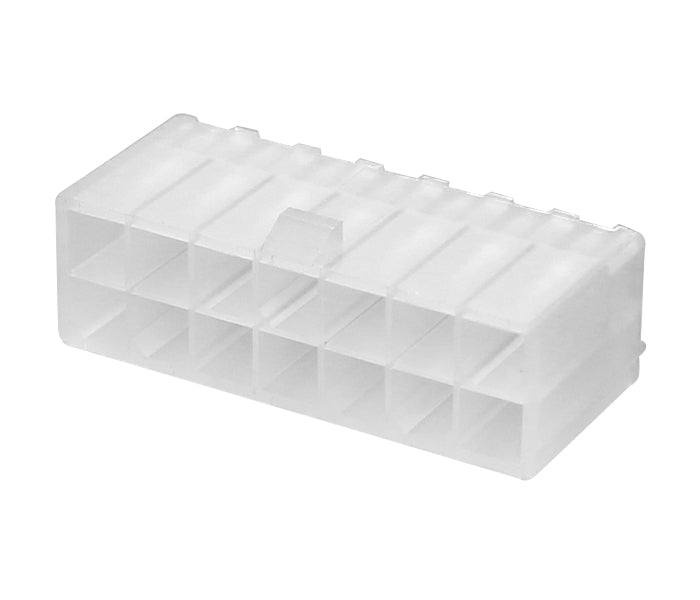

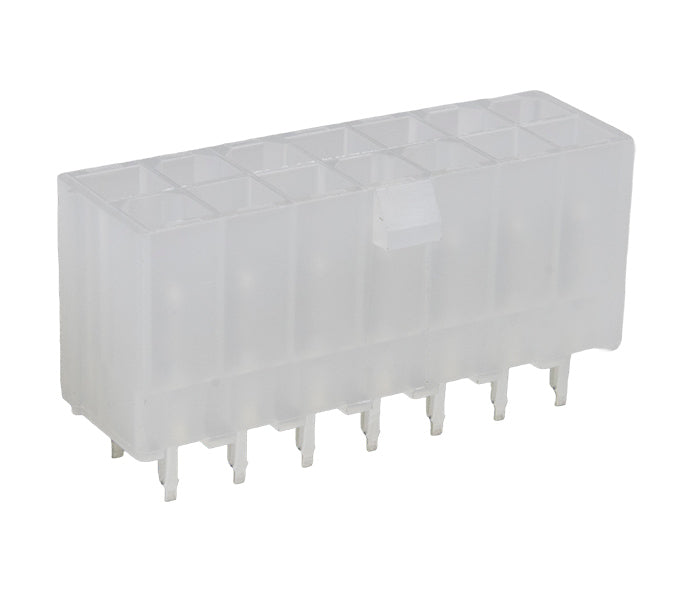

| MFPC-14 | 14 Vias / 180° sem Trava / Circuito Impresso |

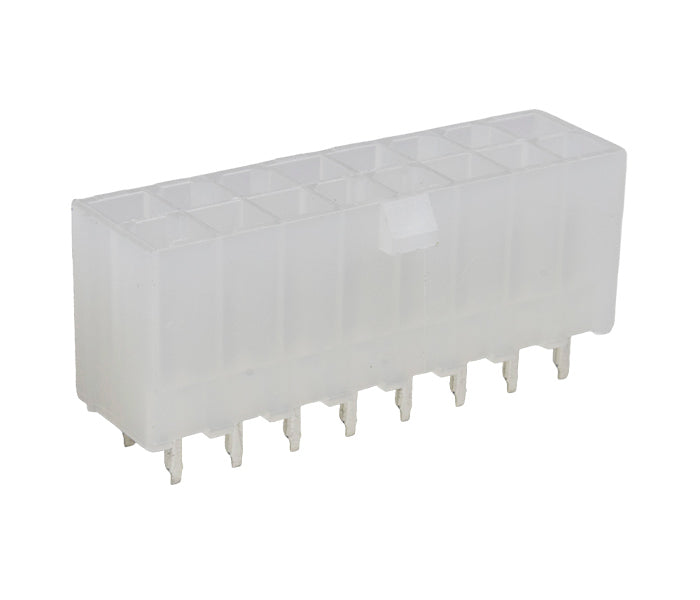

| MFPC-16 | 16 Vias / 180° sem Trava / Circuito Impresso |

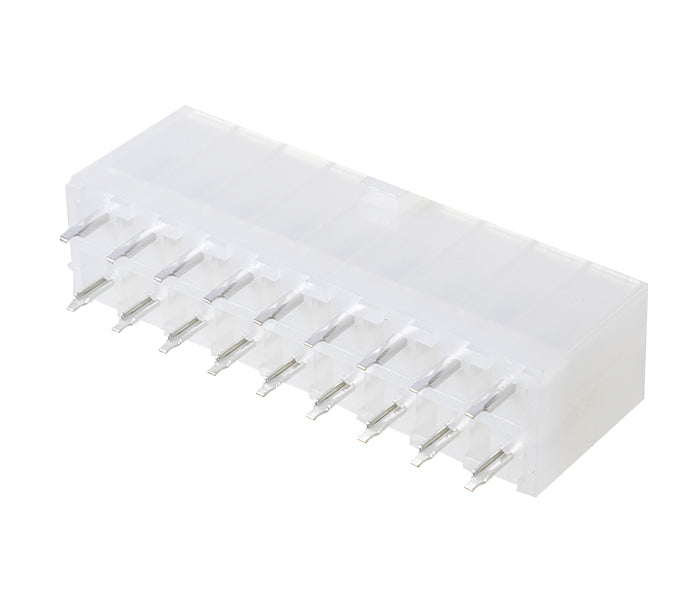

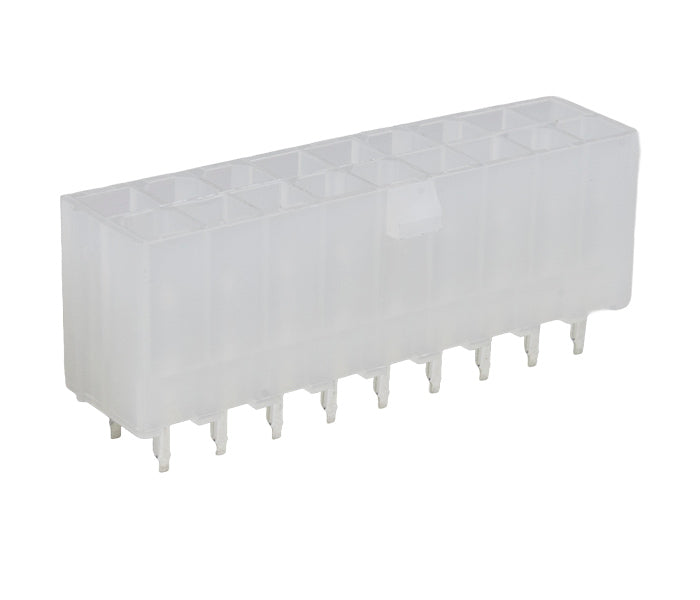

| MFPC-18 | 18 Vias / 180° sem Trava / Circuito Impresso |

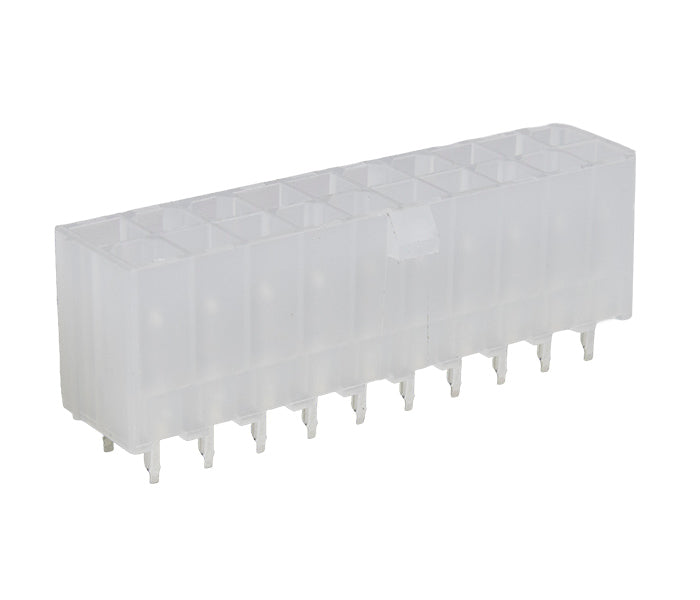

| MFPC-20 | 20 Vias / 180° sem Trava / Circuito Impresso |

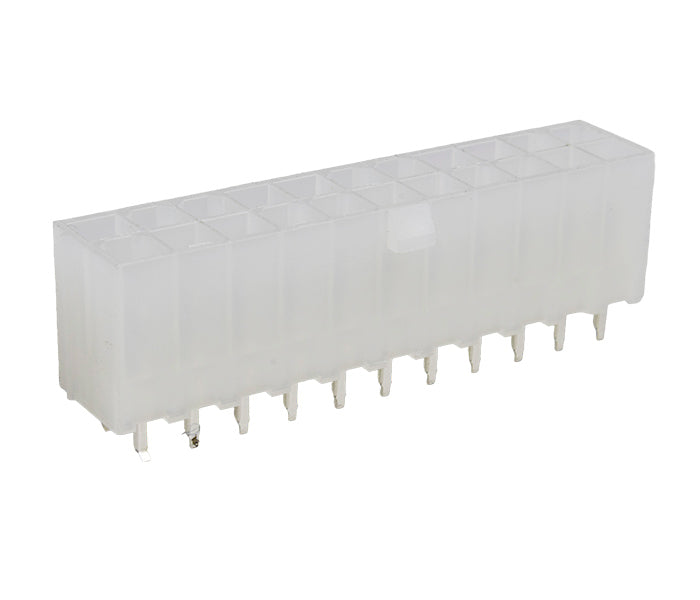

| MFPC-22 | 22 Vias / 180° sem Trava / Circuito Impresso |

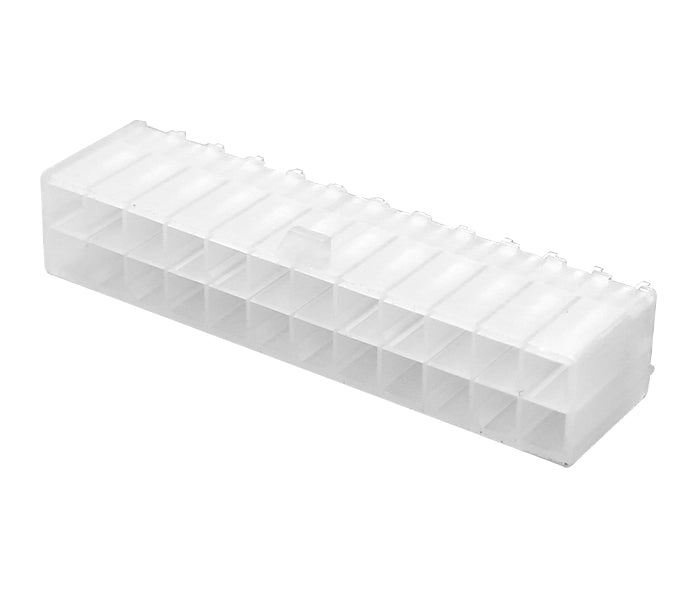

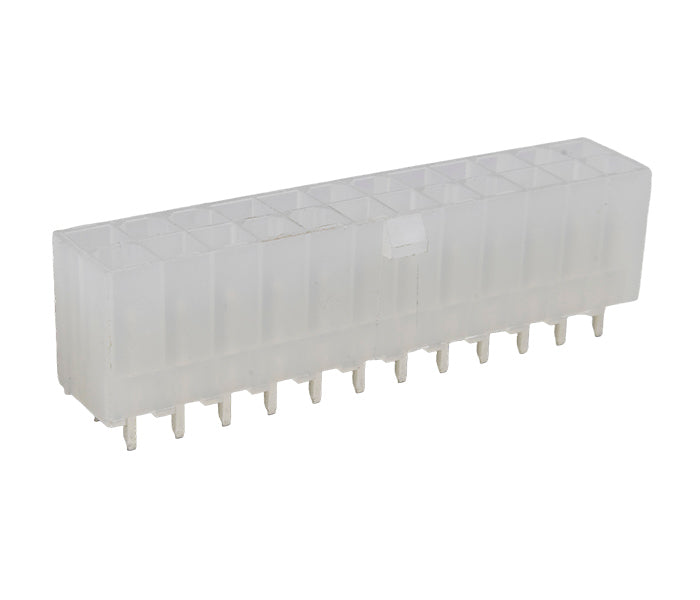

| MFPC-24 | 24 Vias / 180° sem Trava / Circuito Impresso |

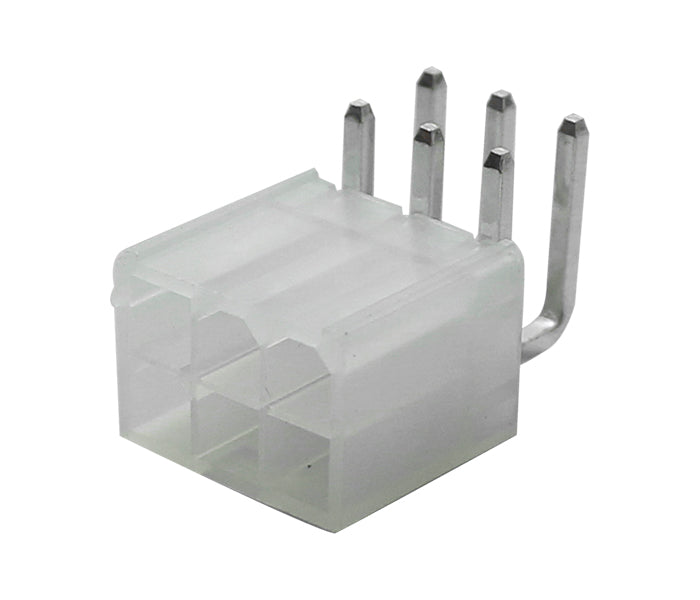

| MFPL-02 | 2 Vias / 90° Liso / Circuito Impresso |

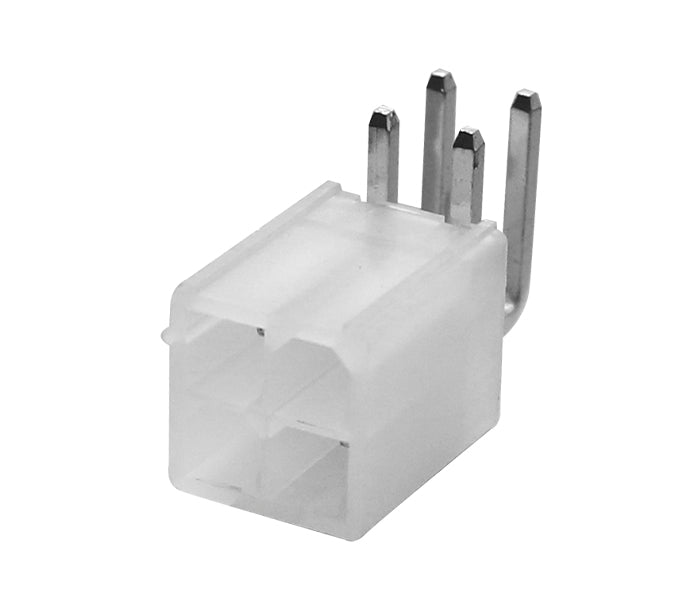

| MFPL-04 | 4 Vias / 90° Liso / Circuito Impresso |
| MFPL-06 | 6 Vias / 90° Liso / Circuito Impresso |

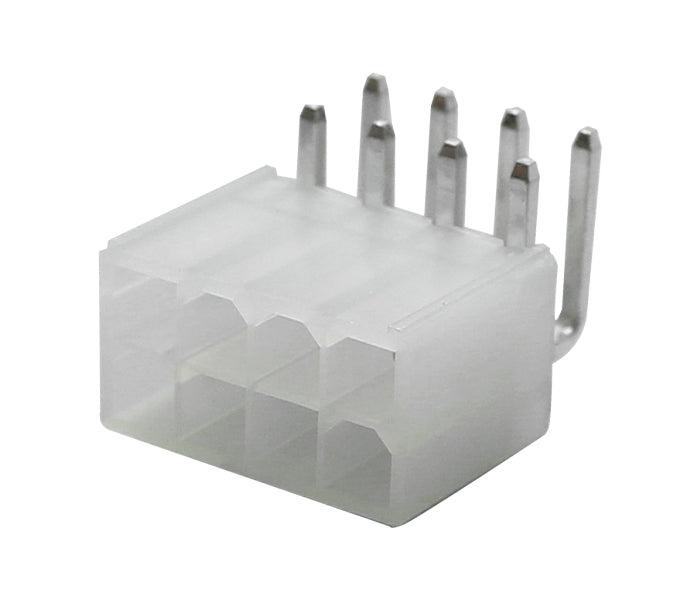

| MFPL-08 | 8 Vias / 90° Liso / Circuito Impresso |

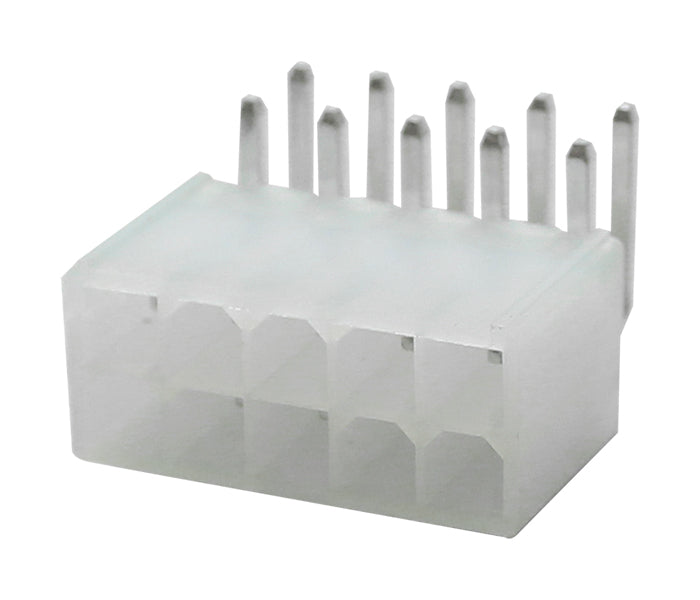

| MFPL-10 | 10 Vias / 90° Liso / Circuito Impresso |

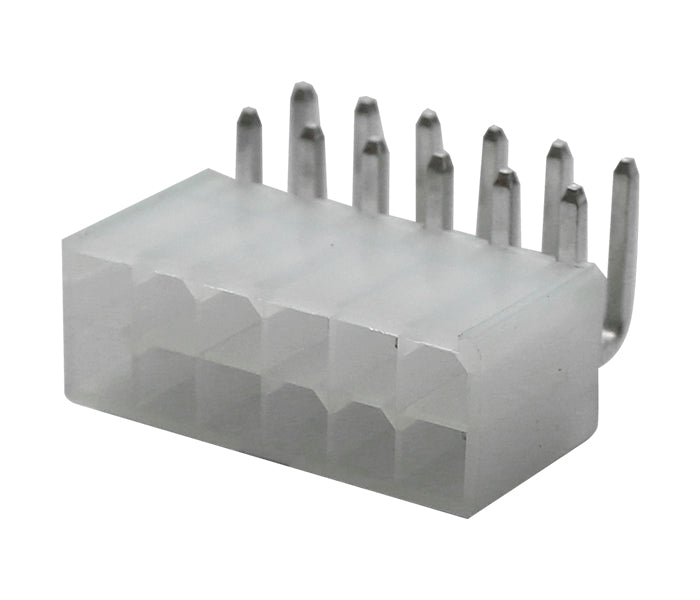

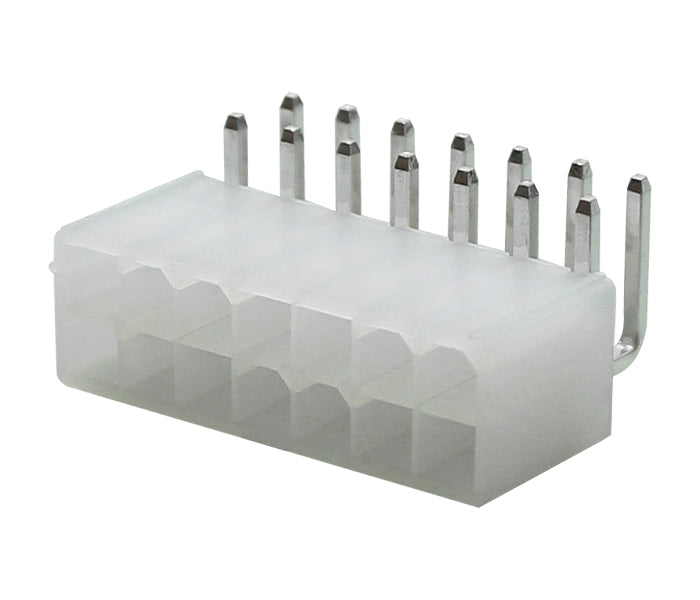

| MFPL-12 | 12 Vias / 90° Liso / Circuito Impresso |
| MFPL-14 | 14 Vias / 90° Liso / Circuito Impresso |

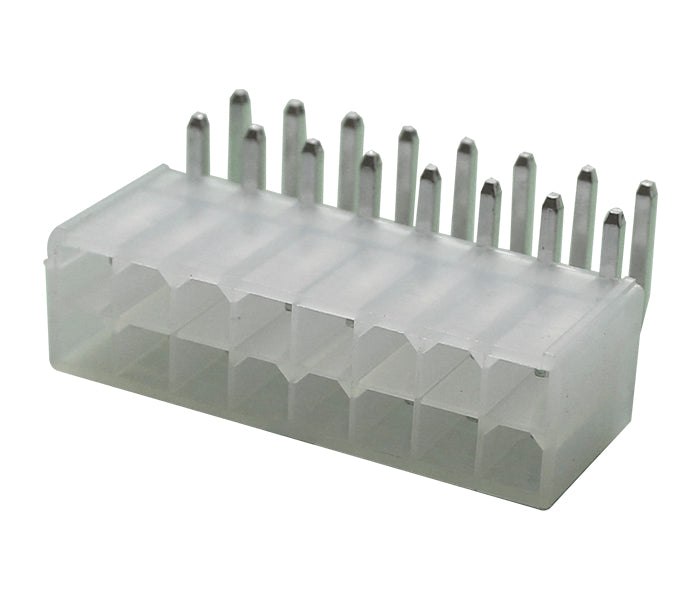

| MFPL-16 | 16 Vias / 90° Liso / Circuito Impresso |

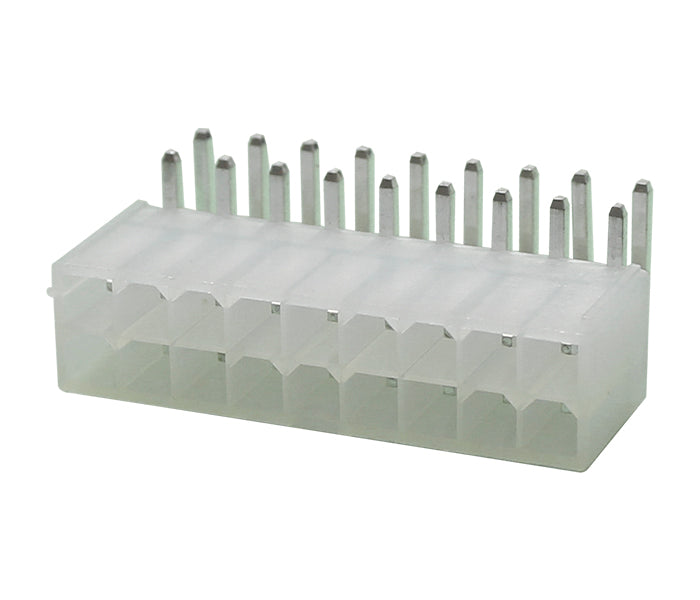

| MFPL-18 | 18 Vias / 90° Liso / Circuito Impresso |

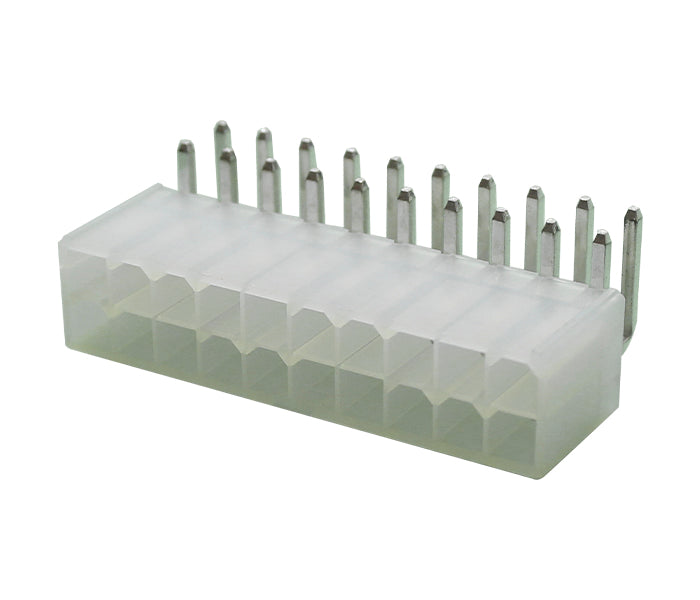

| MFPL-20 | 20 Vias / 90° Liso / Circuito Impresso |

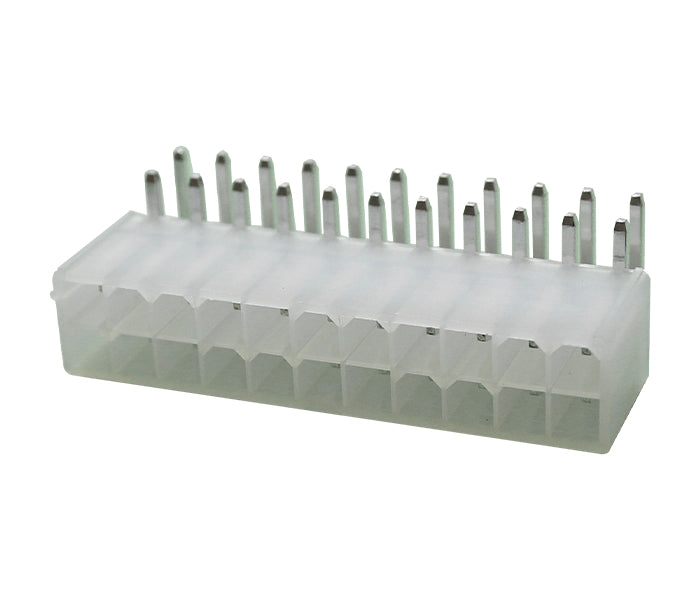

| MFPL-22 | 22 Vias / 90° Liso / Circuito Impresso |

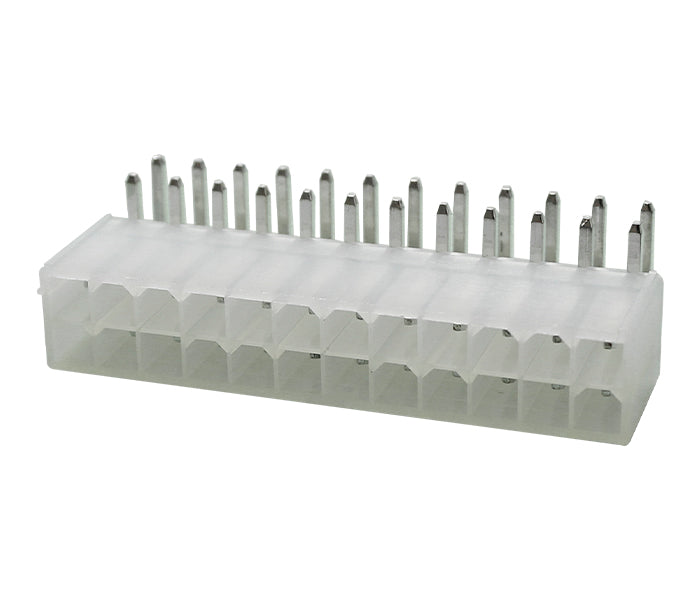

| MFPL-24 | 24 Vias / 90° Liso / Circuito Impresso |

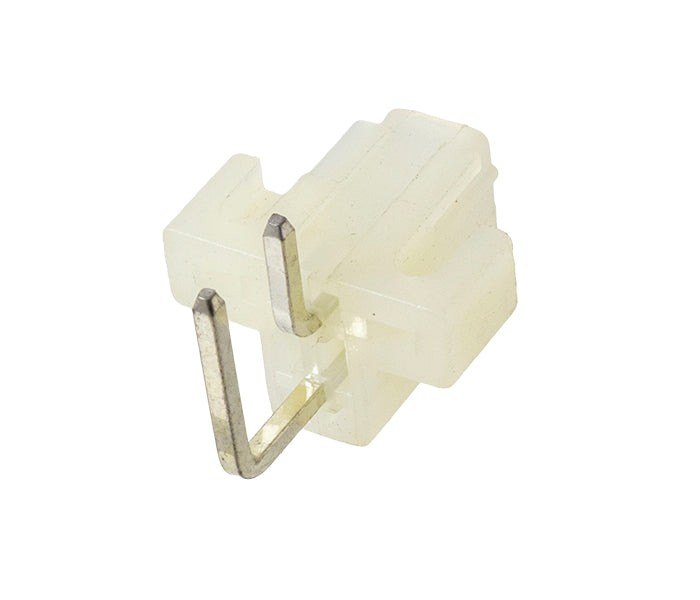

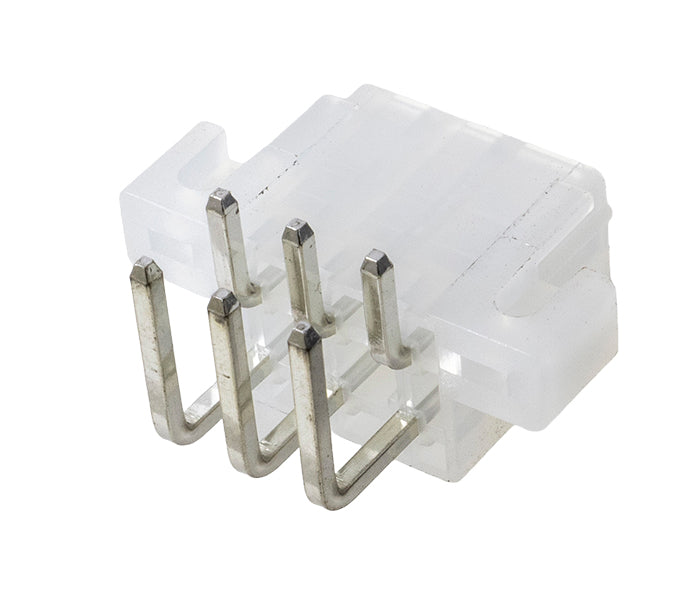

| MFPN-02 | 2 Vias / 90° com Orelhas / Circuito Impresso |

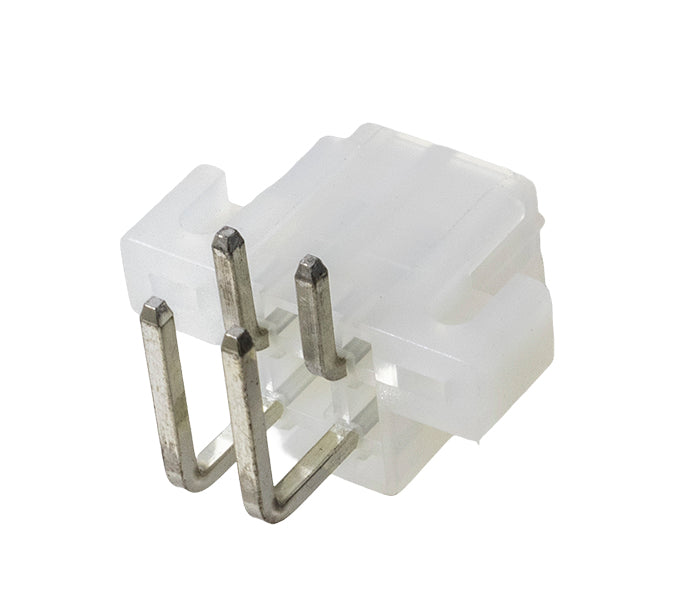

| MFPN-04 | 4 Vias / 90° com Orelhas / Circuito Impresso |
| MFPN-06 | 6 Vias / 90° com Orelhas / Circuito Impresso |

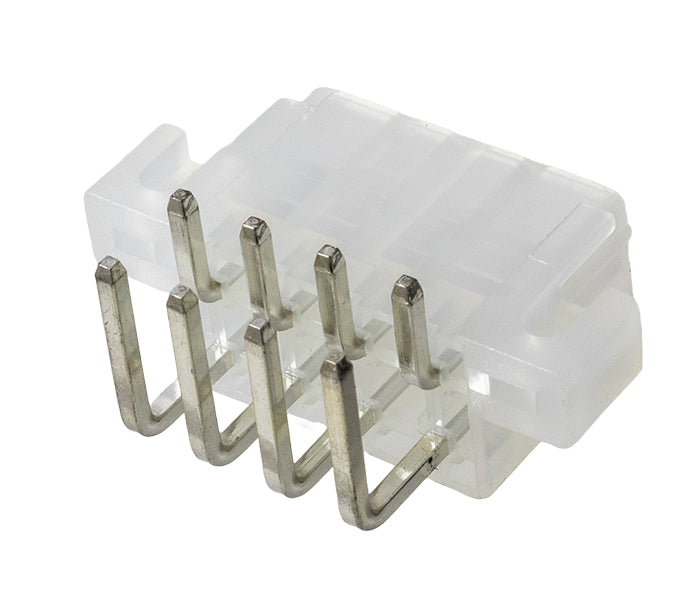

| MFPN-08 | 8 Vias / 90° com Orelhas / Circuito Impresso |

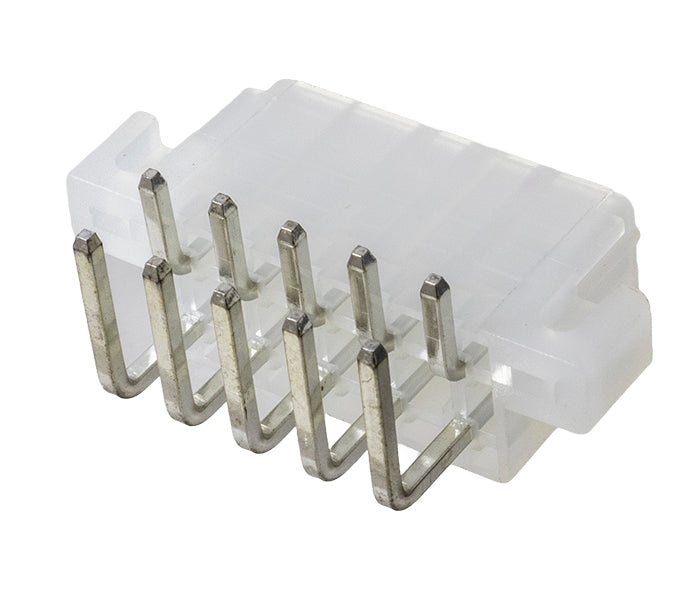

| MFPN-10 | 10 Vias / 90° com Orelhas / Circuito Impresso |

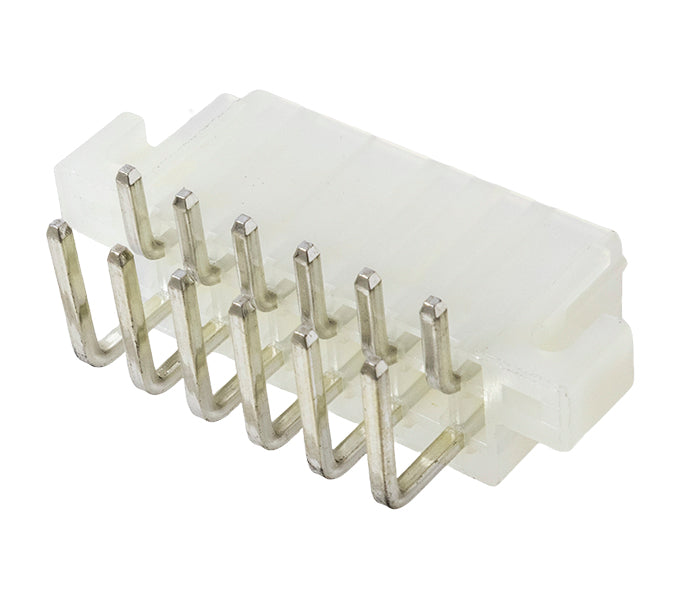

| MFPN-12 | 12 Vias / 90° com Orelhas / Circuito Impresso |

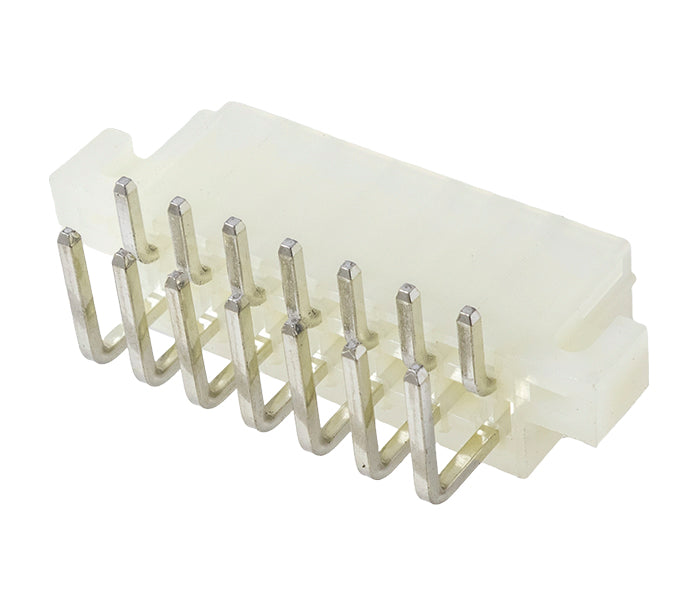

| MFPN-14 | 14 Vias / 90° com Orelhas / Circuito Impresso |

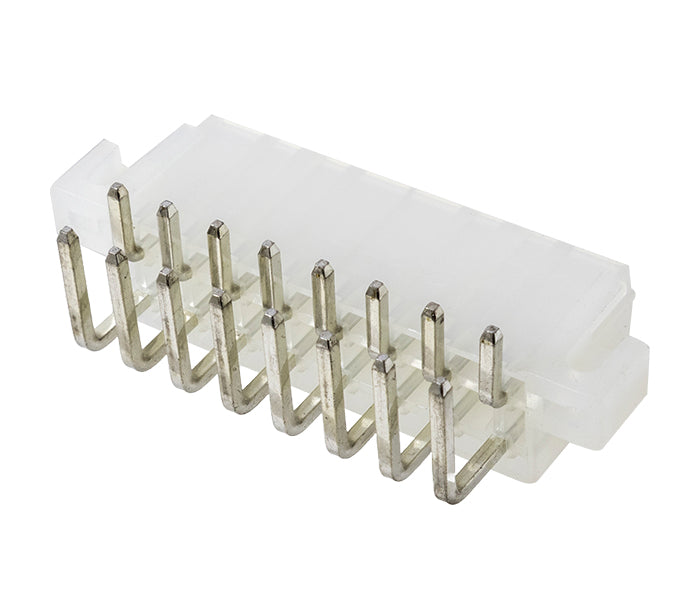

| MFPN-16 | 16 Vias / 90° com Orelhas / Circuito Impresso |

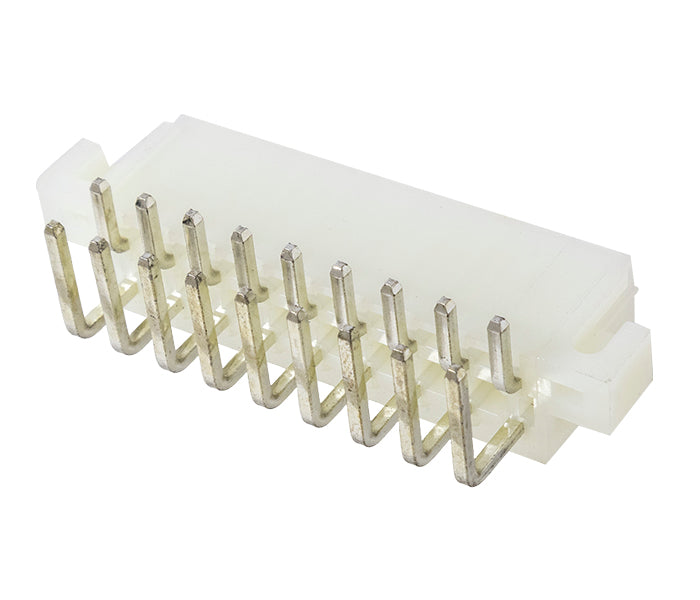

| MFPN-18 | 18 Vias / 90° com Orelhas / Circuito Impresso |
| MFPN-20 | 20 Vias / 90° com Orelhas / Circuito Impresso |

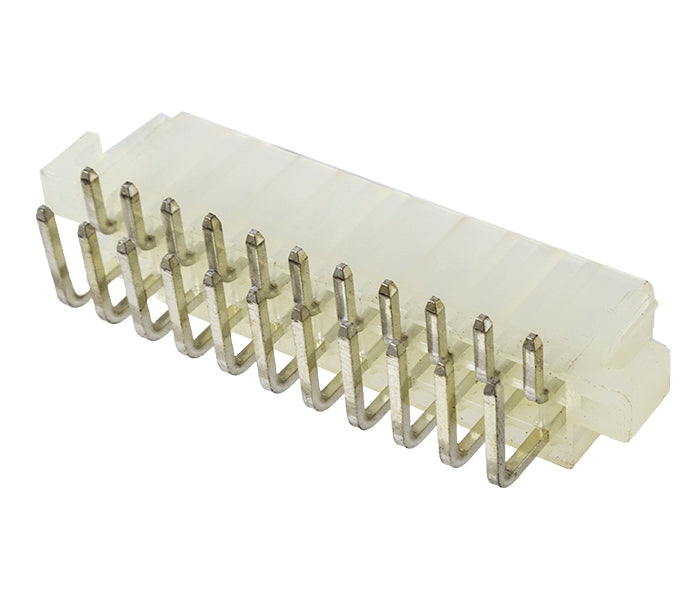

| MFPN-22 | 22 Vias / 90° com Orelhas / Circuito Impresso |
| MFPN-24 | 24 Vias / 90° com Orelhas / Circuito Impresso |
| MFPQ-02 | 2 Vias / 180° com Trava / Circuito Impresso |

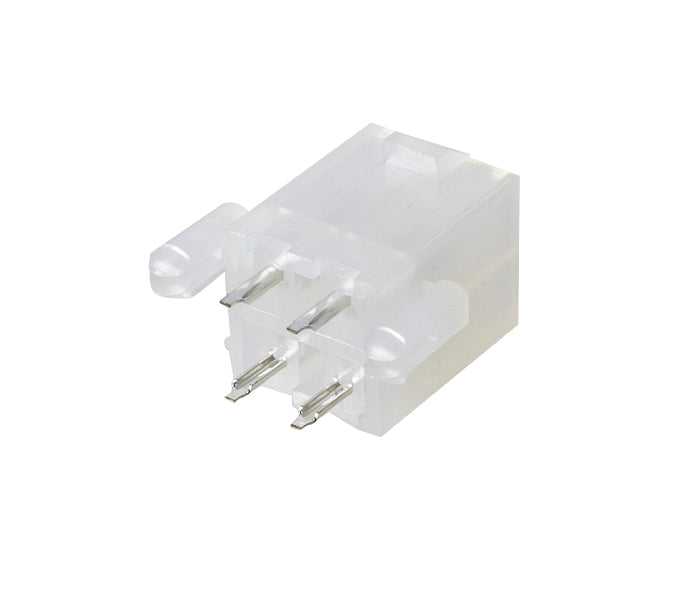

| MFPQ-04 | 4 Vias / 180° com Trava / Circuito Impresso |

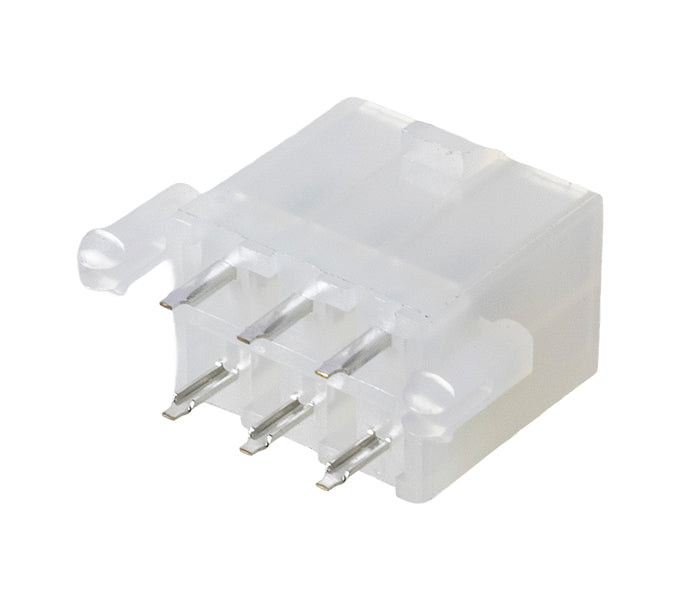

| MFPQ-06 | 6 Vias / 180° com Trava / Circuito Impresso |
| MFPQ-08 | 8 Vias / 180° com Trava / Circuito Impresso |

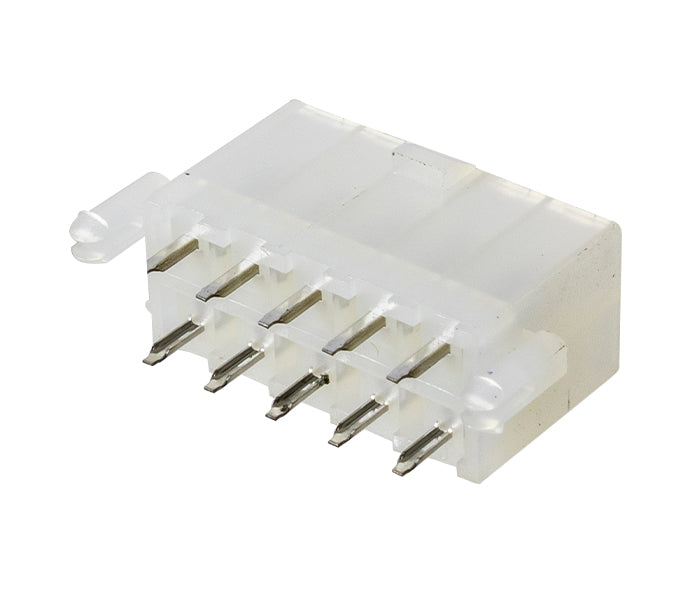

| MFPQ-10 | 10 Vias / 180° com Trava / Circuito Impresso |

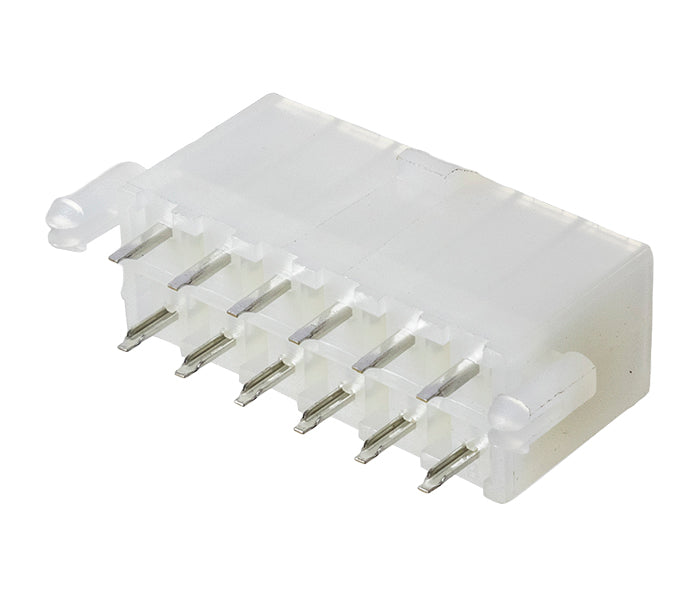

| MFPQ-12 | 12 Vias / 180° com Trava / Circuito Impresso |

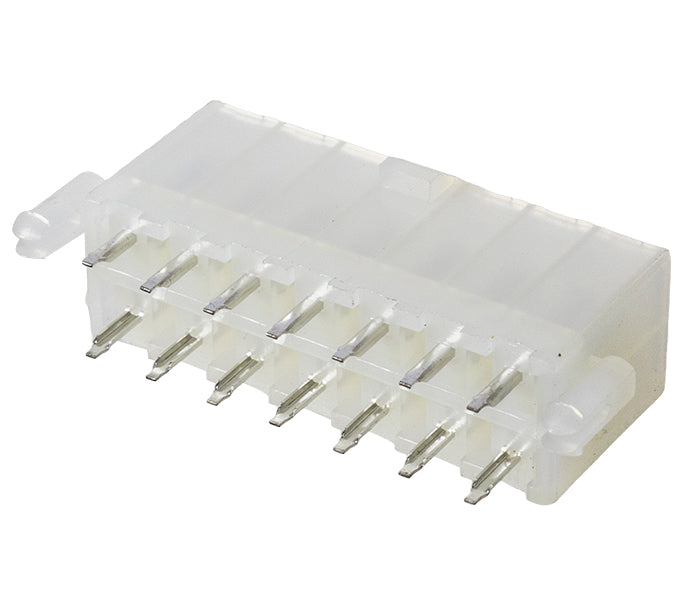

| MFPQ-14 | 14 Vias / 180° com Trava / Circuito Impresso |
| MFPQ-16 | 16 Vias / 180° com Trava / Circuito Impresso |

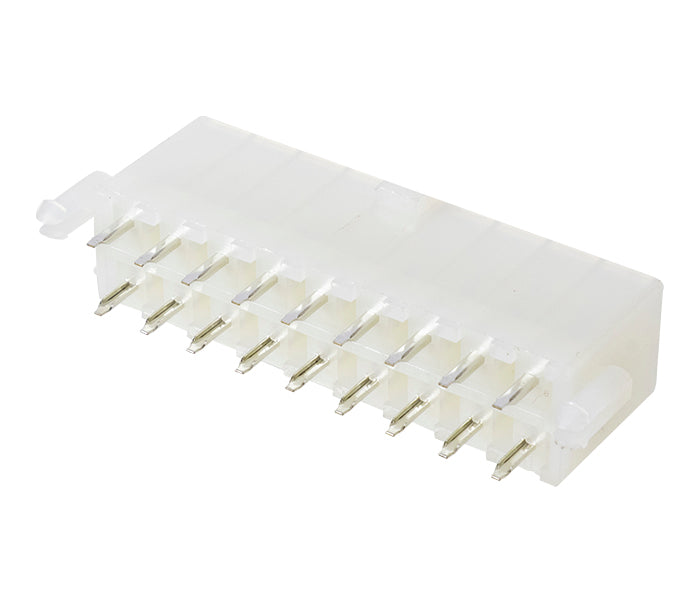

| MFPQ-18 | 18 Vias / 180° com Trava / Circuito Impresso |
| MFPQ-20 | 20 Vias / 180° com Trava / Circuito Impresso |
| MFPQ-22 | 22 Vias / 180° com Trava / Circuito Impresso |
| MFPQ-24 | 24 Vias / 180° com Trava / Circuito Impresso |

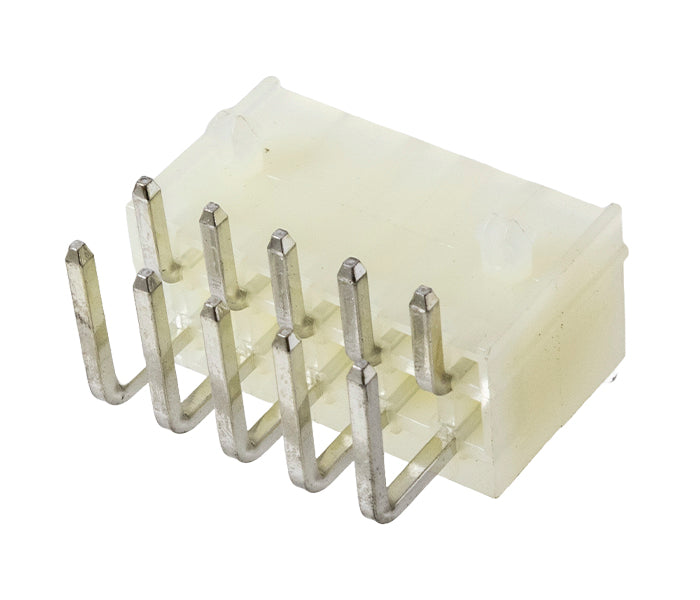

| MFPT-02 | 2 Vias / 90° com Trava / Circuito Impresso |

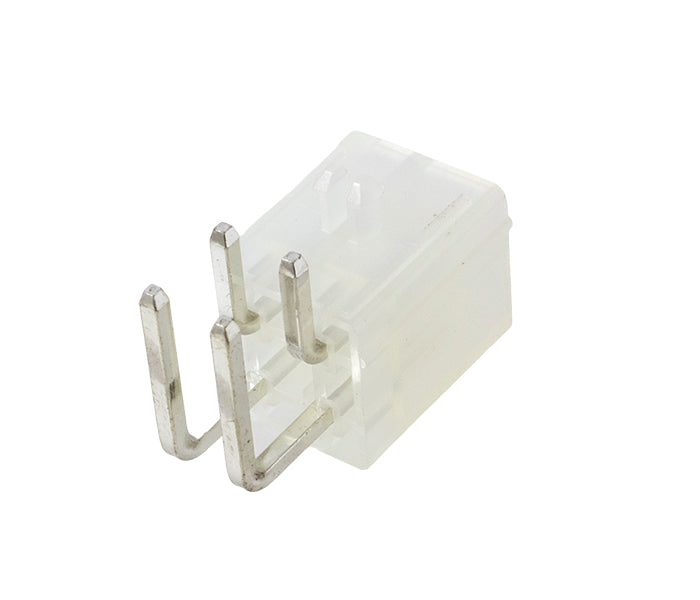

| MFPT-04 | 4 Vias / 90° com Trava / Circuito Impresso |

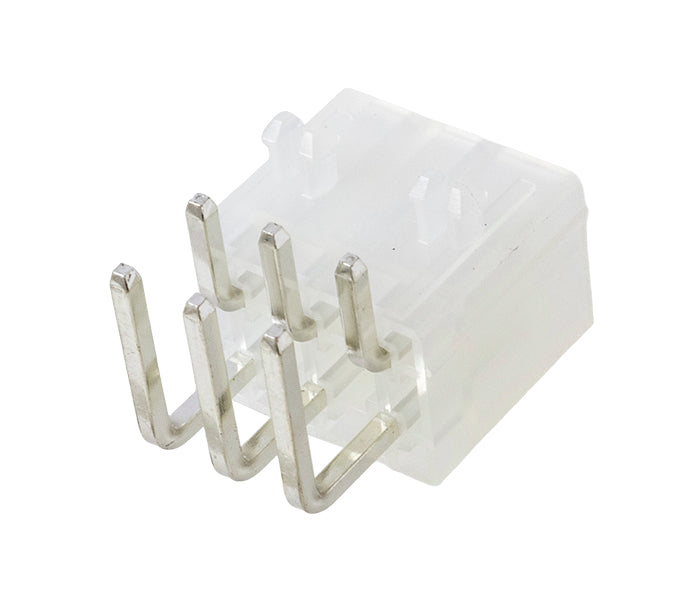

| MFPT-06 | 6 Vias / 90° com Trava / Circuito Impresso |
| MFPT-08 | 8 Vias / 90° com Trava / Circuito Impresso |

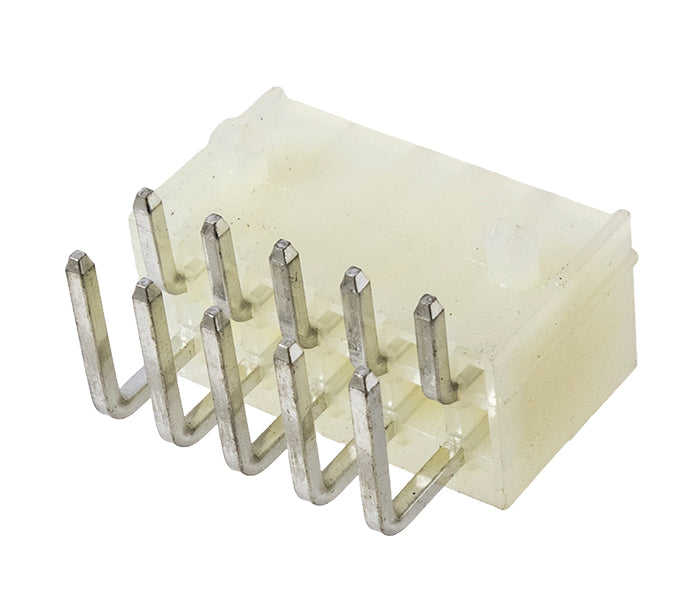

| MFPT-10 | 10 Vias / 90° com Trava / Circuito Impresso |
| MFPT-12 | 12 Vias / 90° com Trava / Circuito Impresso |

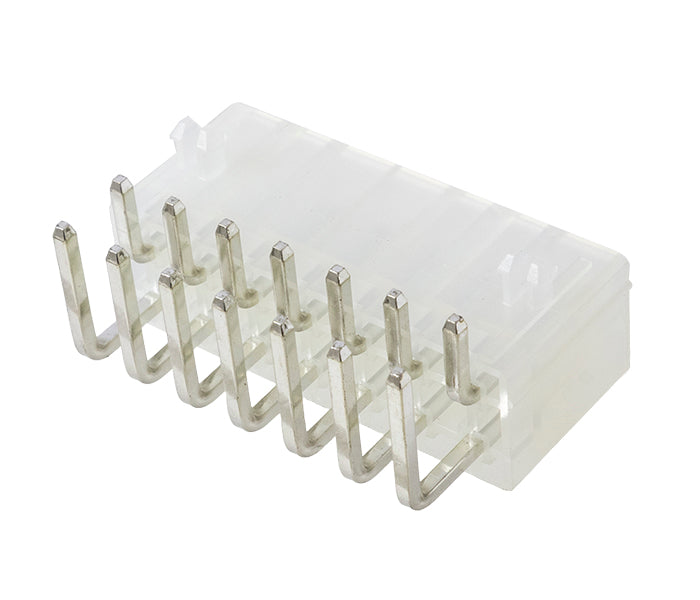

| MFPT-14 | 14 Vias / 90° com Trava / Circuito Impresso |

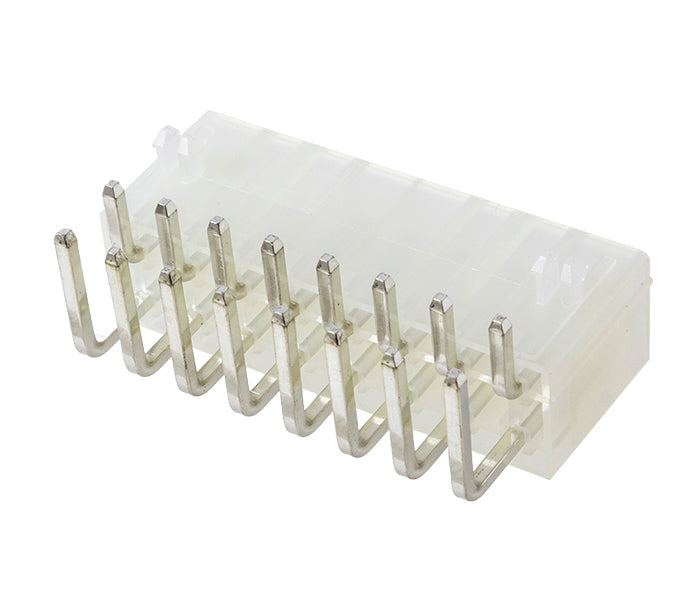

| MFPT-16 | 16 Vias / 90° com Trava / Circuito Impresso |

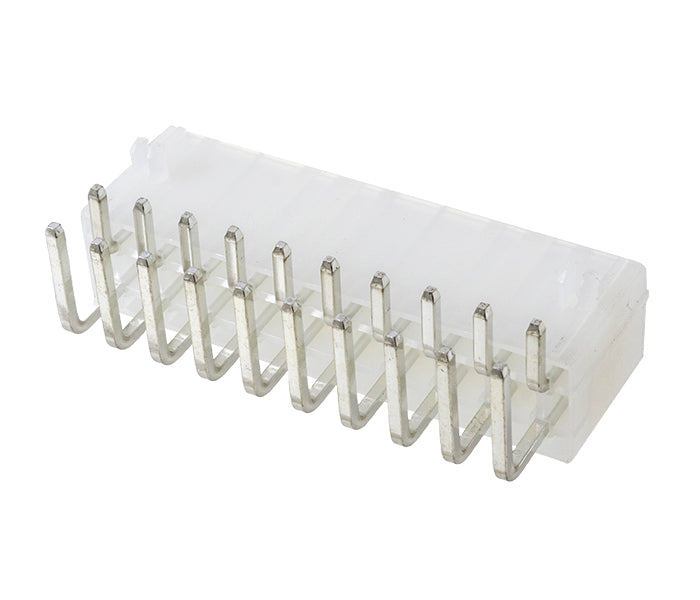

| MFPT-20 | 20 Vias / 90° com Trava / Circuito Impresso |

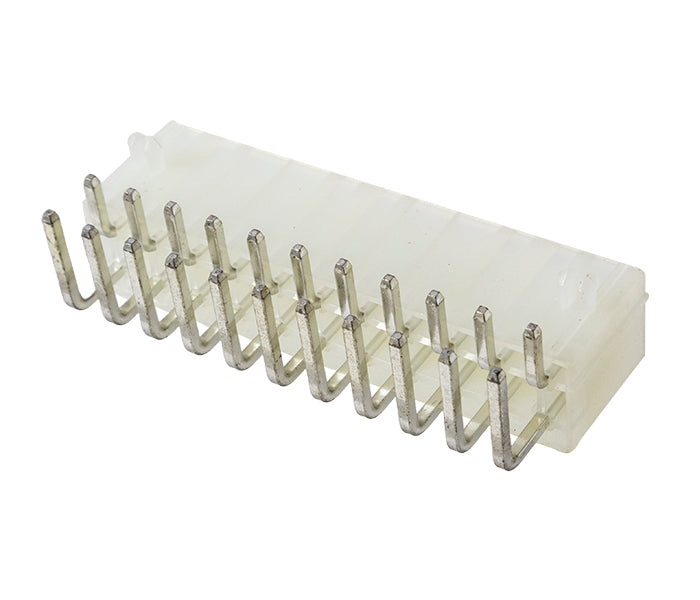

| MFPT-22 | 22 Vias / 90° com Trava / Circuito Impresso |
Especificações Gerais
Especificações Gerais
| Capacidade do contato | 7A |
| Tensão de operação máx. | 600VCA ou VCC |
| Resistência de contato máx. | 20mΩ |
| Resistência de isolação | 1000MΩ min. (500VCC/VDC) |
| Rigidez dielétrica | 1500VCA/VAC (1 minuto) |
| Temperatura de operação | -25 ~ 85°C |
| Material do isolador | PA66 UL94V-2 |
| Material dos terminais dos conectores de PCI | Latão estanhado |
| Material dos terminais de crimpar | Latão estanhado |
| Bitola aplicável de cabo para os terminais de crimpar | 22 ~ 18 AWG (0,3mm² ~ 0,75mm²) |
