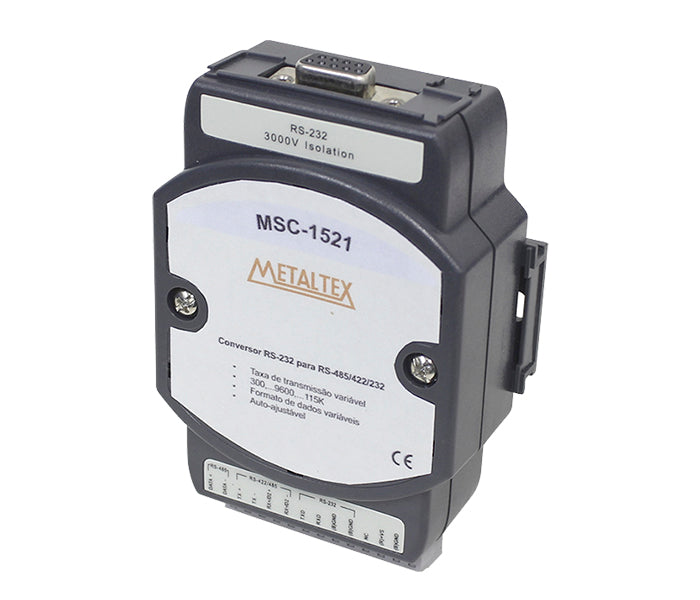

Conversor MSC RS232 para RS485/422/232
CÓD: MSC-1521
Descrição
Descrição
Conversor de comunicação MSC-1521, desenvolvido para integração entre diferentes padrões seriais em sistemas industriais. Permite a conversão entre interfaces RS232, RS422 e RS485 com alta confiabilidade, sendo ideal para automação e redes industriais.
- Conversão entre interfaces RS232, RS422 e RS485
- Ajuste automático de baud rate (300 a 115200 bps)
- Isolação elétrica de até 3000V e proteção contra ESD
- Montagem em trilho DIN
Especificações Gerais
Especificações Gerais
| MSC-1521 | MSC-1521U | |
|---|---|---|
| Interface de saída | RS-422 / 485 (não podem ser usados simultaneamente) | RS-485: Data+, Data- RS-422: Tx+/, Rx+/- RS-232: TxD, RxD, GND |
| Interface de entrada | RS-232: TxD, RxD, GND | Compatível com USB 1.1 e 2.0 |
| Conexão | DB9 fêmea (para RS-232) e terminal bloco removível 13-pinos (para RS-232 / 422 / 485) | USB tipo B e terminal bloco removível 13-pinos (para RS-232 / 422 / 485). Plataforma Windows, Linux e Mac |
| Cabo USB | — | Inclui cabo USB tipo A / B - 1,8m de comprimento |
| Distância | Max. 1.200m na velocidade 9,6Kbps; 400m na velocidade 115,2Kbps 1,200m max. at 9.6Kbps; 400 m at 115.2Kbps | |
| Número de dispositivos | Máximo de 256 dispositivos (sem repetidor) | |
| Auto ajuste de funções | Sim | |
| Velocidade | 300 ~ 115200 bps | |
| Indicador LED | LED indicador de alimentação / comunicação | |
| Alimentação | 10 ~ 30VCC / VDC | +5 VCC / VDC via USB |
| Consumo | 0,5W | 0,5W |
| Corpo | ||
| Material | Plástico | |
| Flamabilidade | Resistente ao fogo | |
| Instalação | Trilho DIN | |
| Dimensões | 115,1 x 76,4 x 38,5 mm | 110,44 x 76,4 x 38,5 mm |
| Ambiente | ||
| Temperatura de operação | -20 ~ +75°C | |
| Temperatura de armazenamento | -25 ~ +80°C | |
| Umidade relativa do ar | 10% ~ 90% RH, sem condensação | |
Compare com as linhas
| Descrição |
Conversor de comunicação MSC-1521, desenvolvido para integração entre diferentes padrões seriais em sistemas industriais. Permite a conversão entre interfaces RS232, RS422 e RS485 com alta confiabilidade, sendo ideal para automação e redes industriais. Conversão entre interfaces RS232, RS422 e RS485 Ajuste automático de baud rate (300 a 115200 bps) Isolação elétrica de até 3000V e proteção contr… |
Conversor de comunicação MSC-1521U, desenvolvido para integração entre interfaces USB e padrões seriais industriais. Permite a conexão de dispositivos RS232, RS422 e RS485 a computadores, garantindo comunicação estável e eficiente em sistemas de automação. Conversão de USB para RS232, RS422 e RS485 Compatível com USB 11 e 20 (plataformas Windows, Linux e Mac) Alimentação via USB tipo B Acompanha… |
|---|
