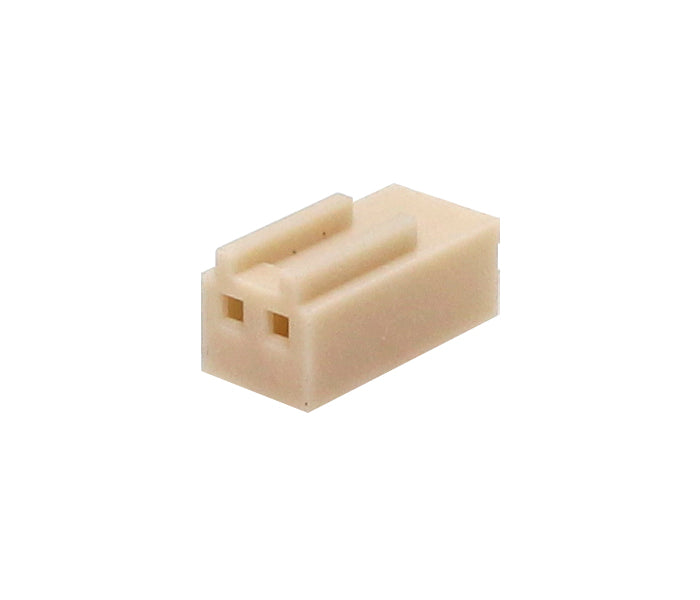

Conector PC1 Placa-Cabo 2,50mm
CÓD: PCF1-02
Descrição
Descrição
O conector placa-cabo da linha PC1 é ideal para interligar cabos e placas de circuito impresso com segurança e eficiência. Disponível em múltiplas configurações de contatos, adapta-se a diferentes projetos eletrônicos. Com capacidade de até 3A e 250V, garante estabilidade elétrica em aplicações de baixa potência.
- Disponível em versões de 2 a 15 vias
- Corrente máxima de 3A e tensão de até 250V
- Fêmea ou macho
- Com montagem em PCI a 90° ou 180°
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| PCF1-02 | 2 Vias / Fêmea / Alojamento |

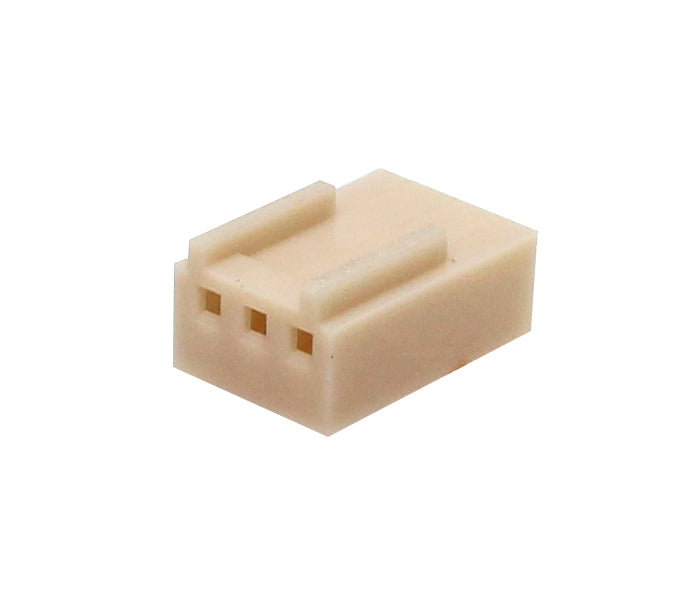

| PCF1-03 | 3 Vias / Fêmea / Alojamento |

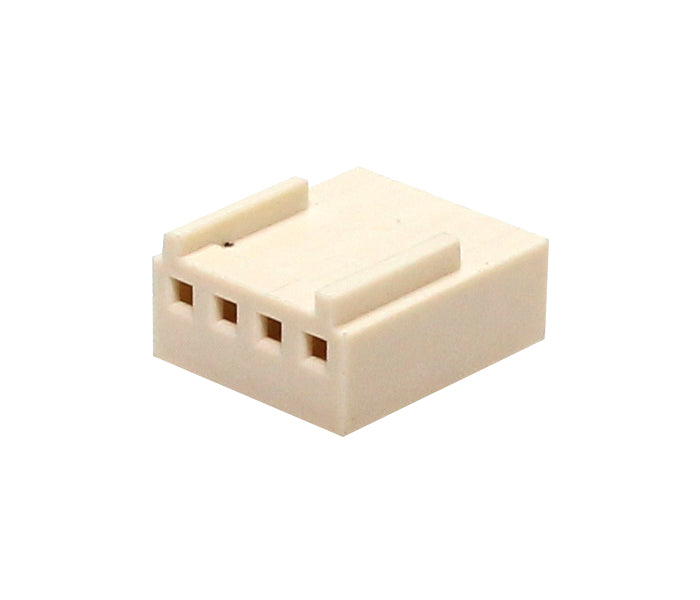

| PCF1-04 | 4 Vias / Fêmea / Alojamento |

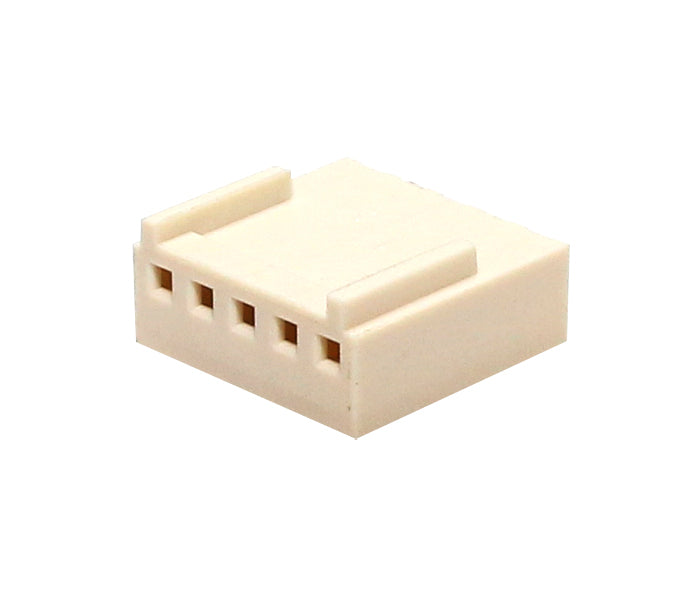

| PCF1-05 | 5 Vias / Fêmea / Alojamento |

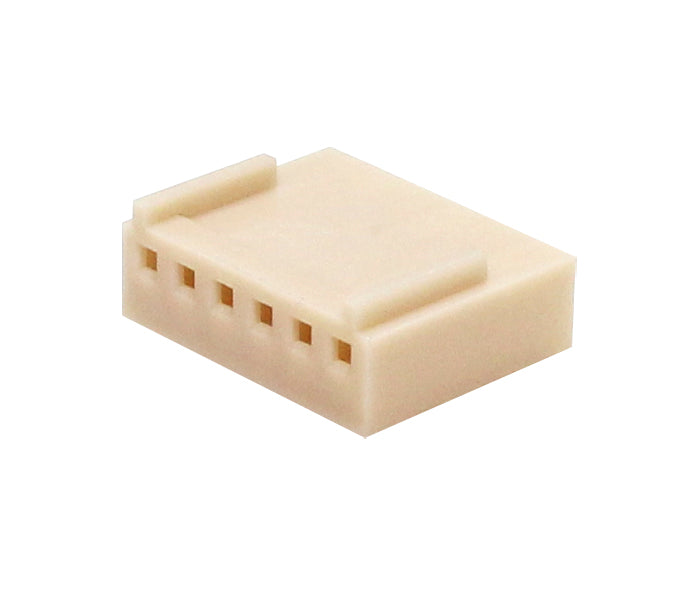

| PCF1-06 | 6 Vias / Fêmea / Alojamento |

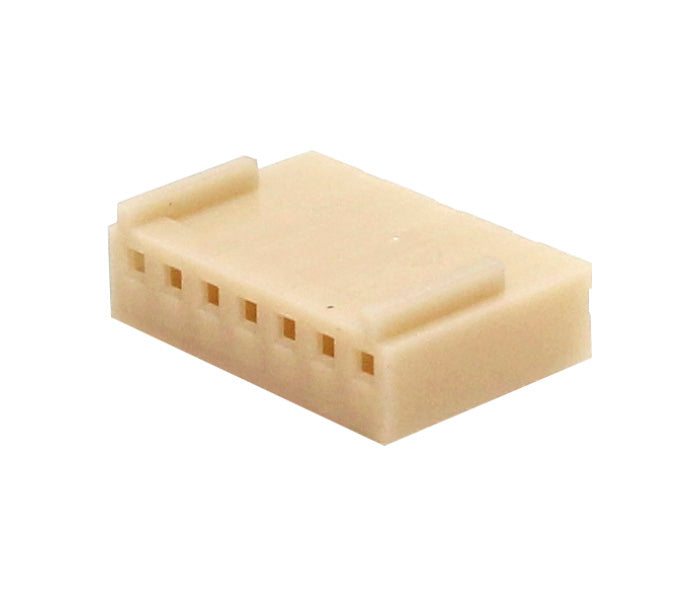

| PCF1-07 | 7 Vias / Fêmea / Alojamento |
| PCF1-08 | 8 Vias / Fêmea / Alojamento |

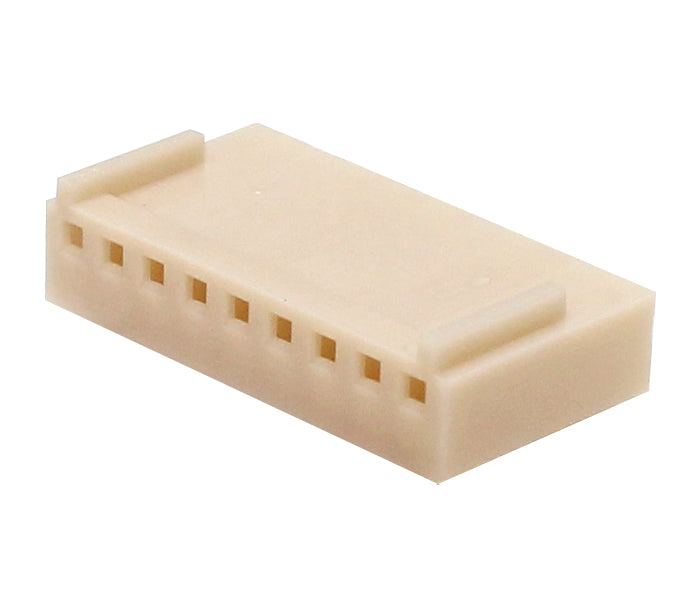

| PCF1-09 | 9 Vias / Fêmea / Alojamento |

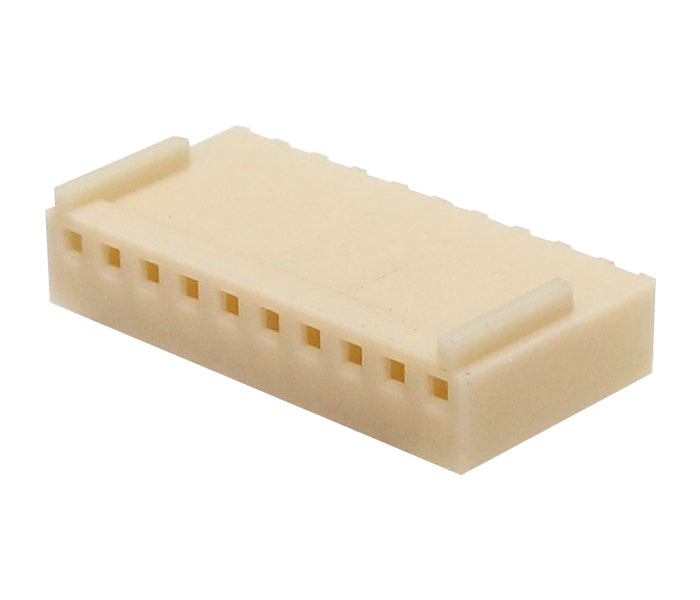

| PCF1-10 | 10 Vias / Fêmea / Alojamento |

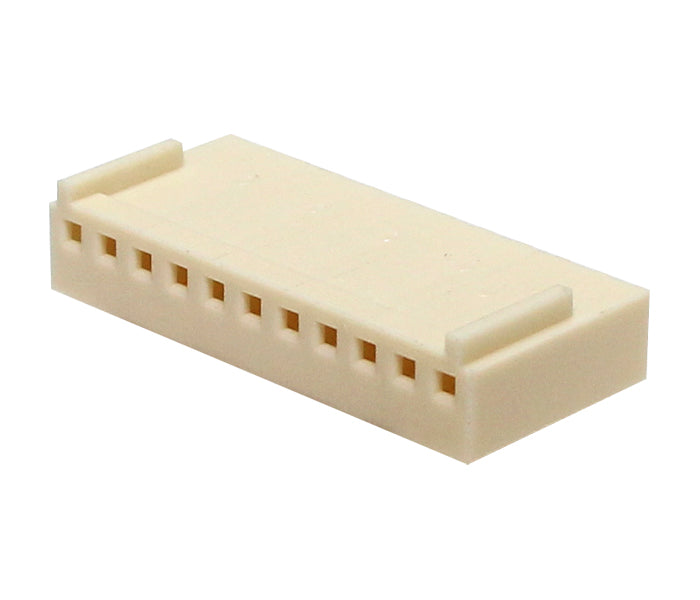

| PCF1-11 | 11 Vias / Fêmea / Alojamento |

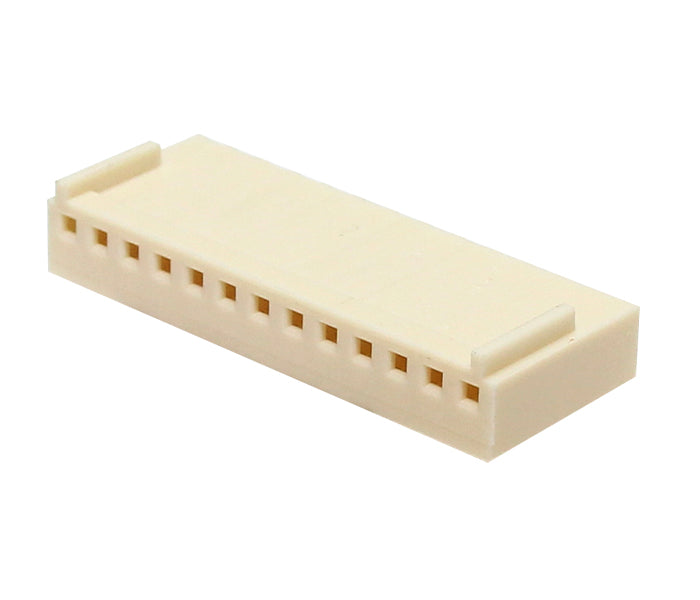

| PCF1-13 | 13 Vias / Fêmea / Alojamento |

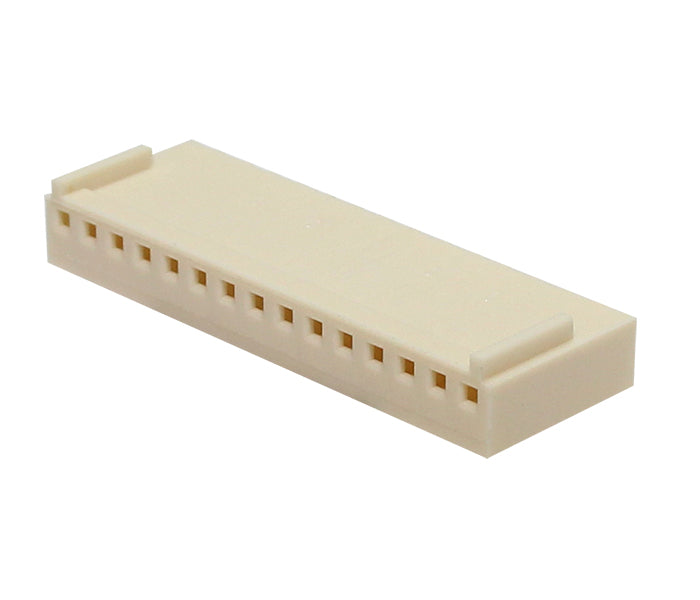

| PCF1-15 | 15 Vias / Fêmea / Alojamento |

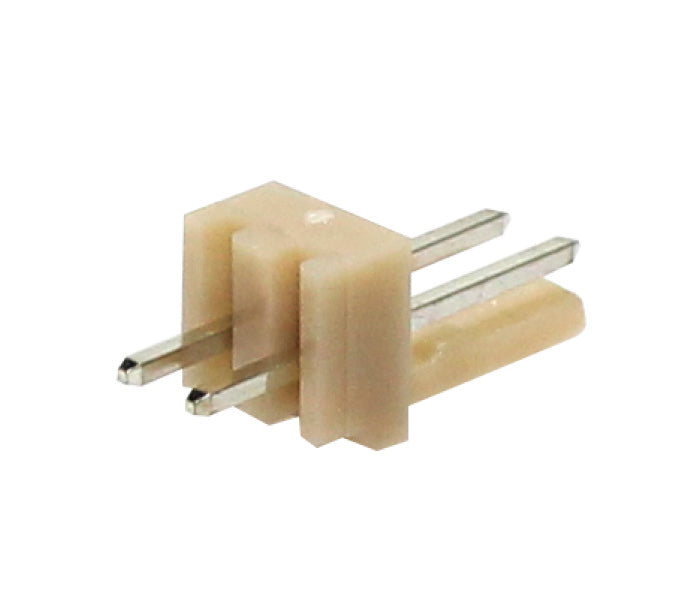

| PCMC1-02 | 2 Vias / Macho / PCI 180° |

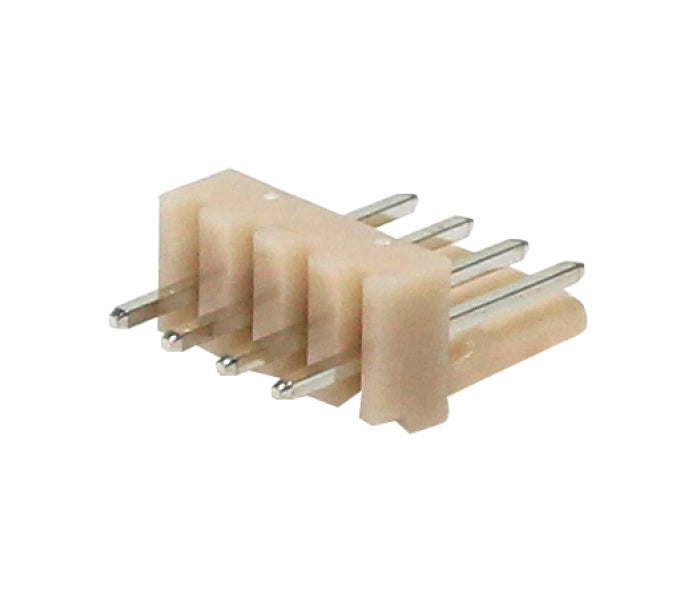

| PCMC1-04 | 4 Vias / Macho / PCI 180° |

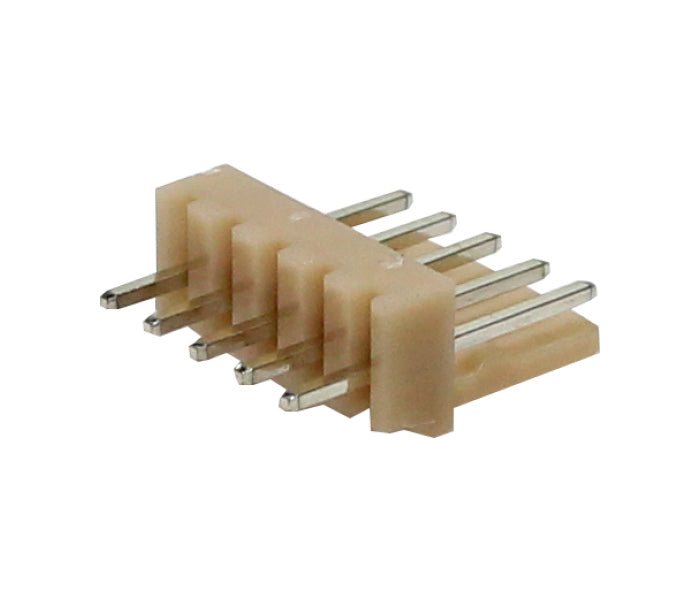

| PCMC1-05 | 5 Vias / Macho / PCI 180° |

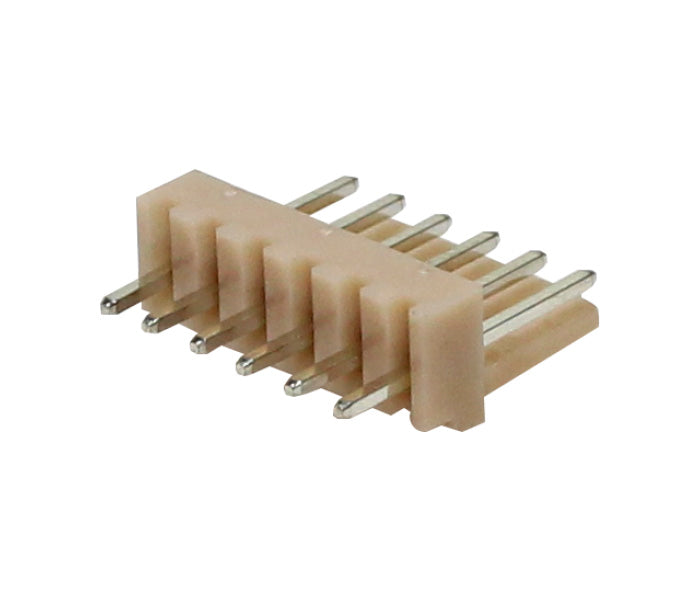

| PCMC1-06 | 6 Vias / Macho / PCI 180° |

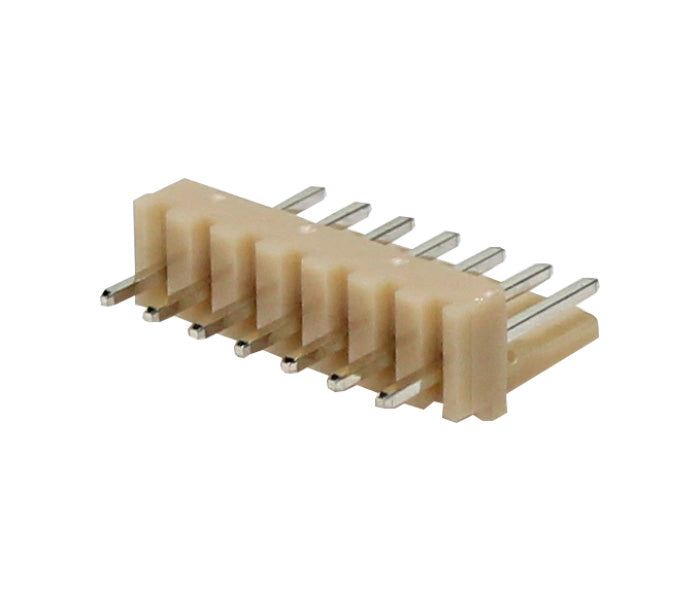

| PCMC1-07 | 7 Vias / Macho / PCI 180° |

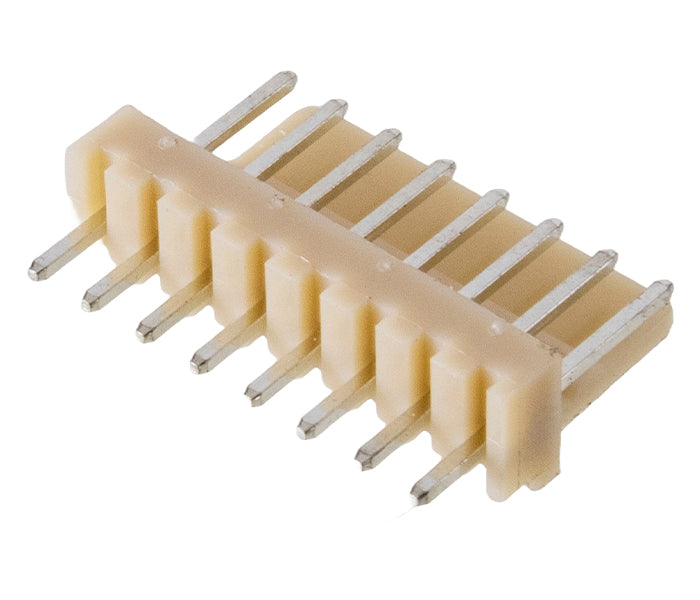

| PCMC1-08 | 8 Vias / Macho / PCI 180° |

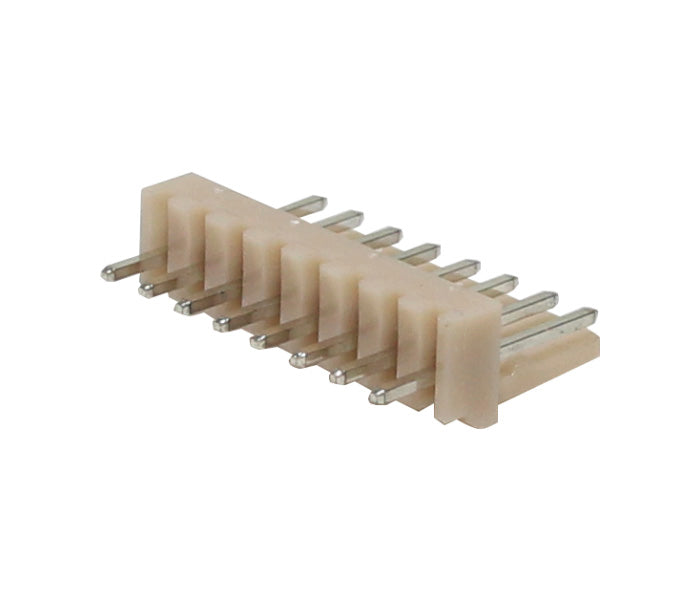

| PCMC1-10 | 10 Vias / Macho / PCI 180° |

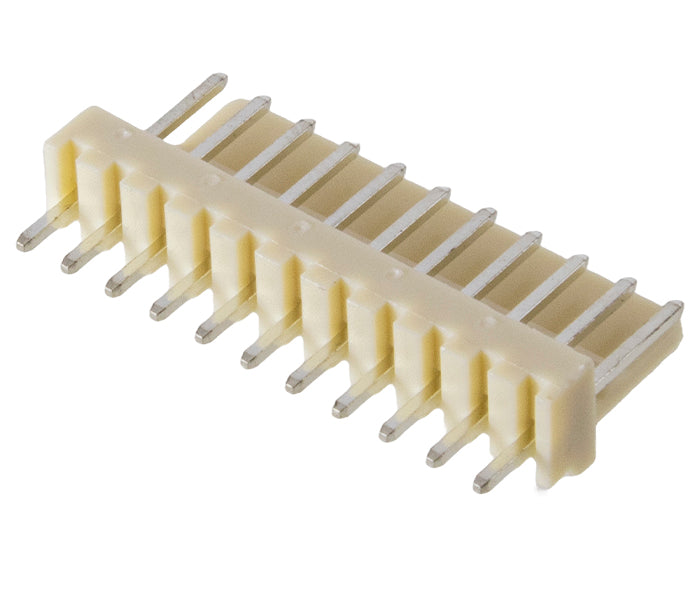

| PCMC1-11 | 11 Vias / Macho / PCI 180° |
| PCMC1-12 | 12 Vias / Macho / PCI 180° |

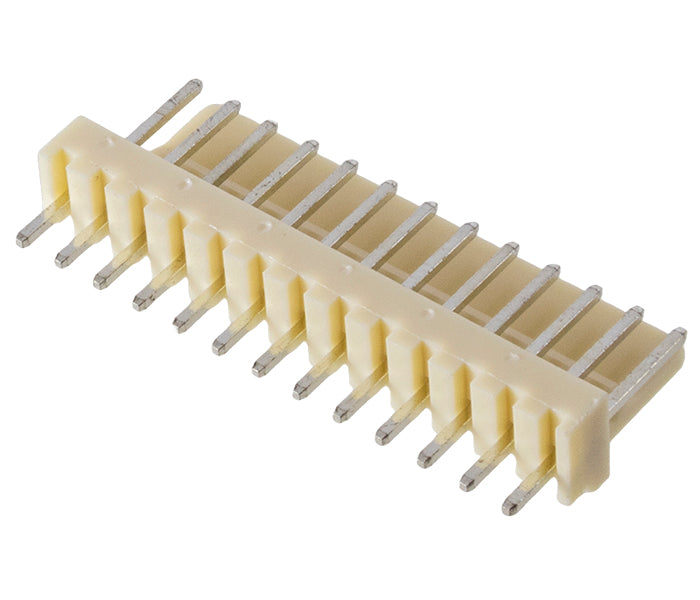

| PCMC1-13 | 13 Vias / Macho / PCI 180° |

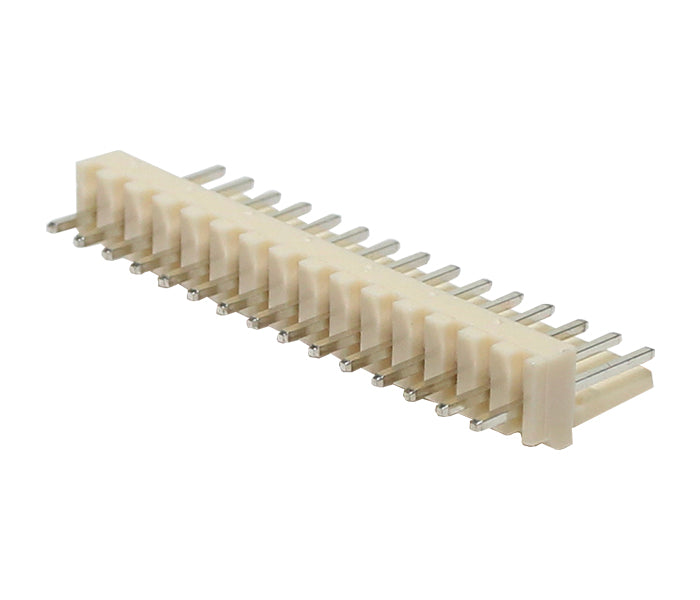

| PCMC1-15 | 15 Vias / Macho / PCI 180° |

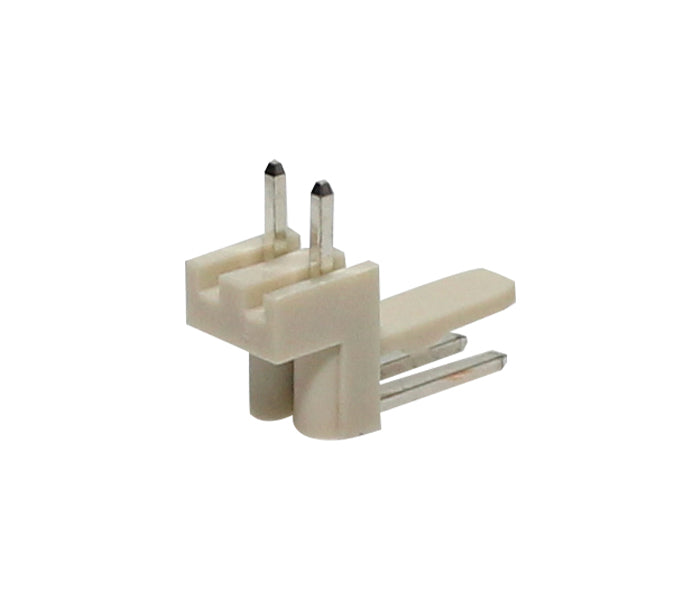

| PCMN1-02 | 2 Vias / Macho / PCI 90° |

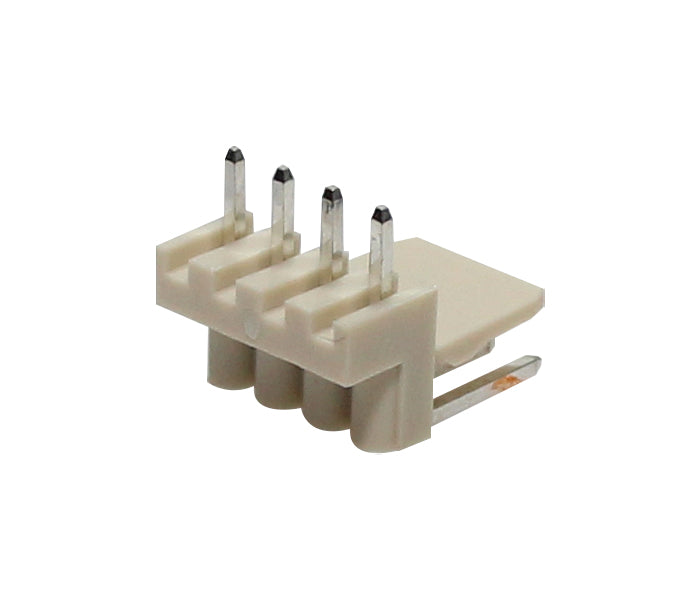

| PCMN1-04 | 4 Vias / Macho / PCI 90° |

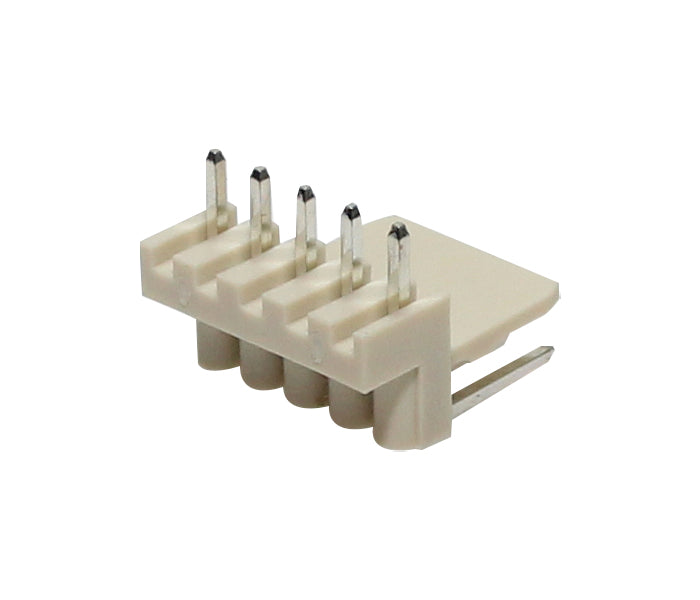

| PCMN1-05 | 5 Vias / Macho / PCI 90° |

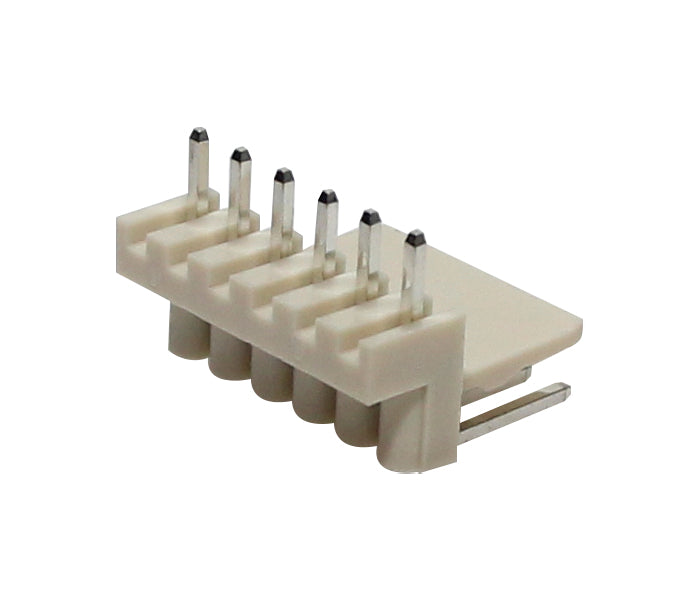

| PCMN1-06 | 6 Vias / Macho / PCI 90° |

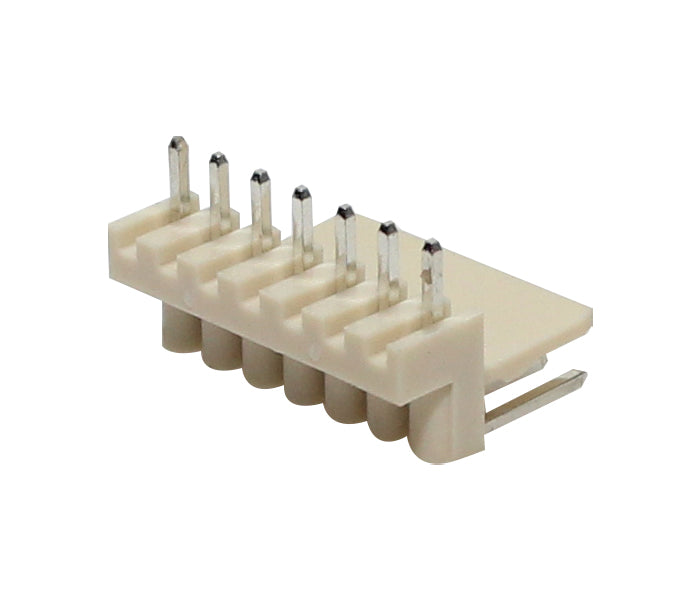

| PCMN1-07 | 7 Vias / Macho / PCI 90° |

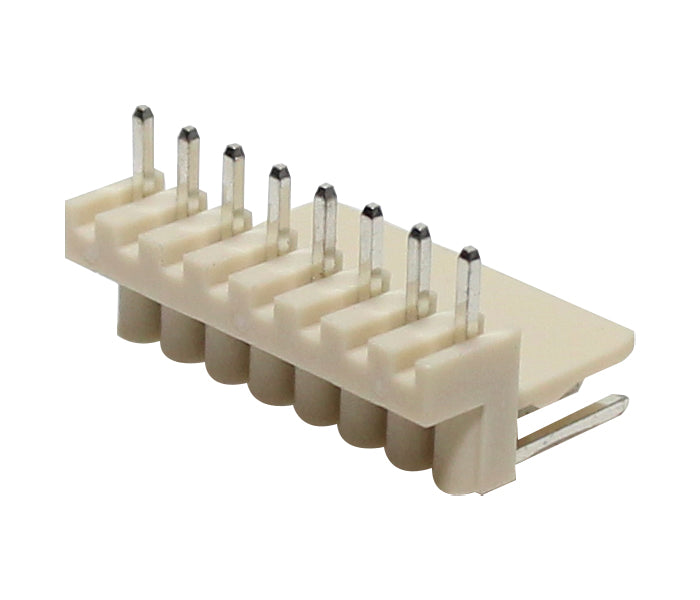

| PCMN1-08 | 8 Vias / Macho / PCI 90° |

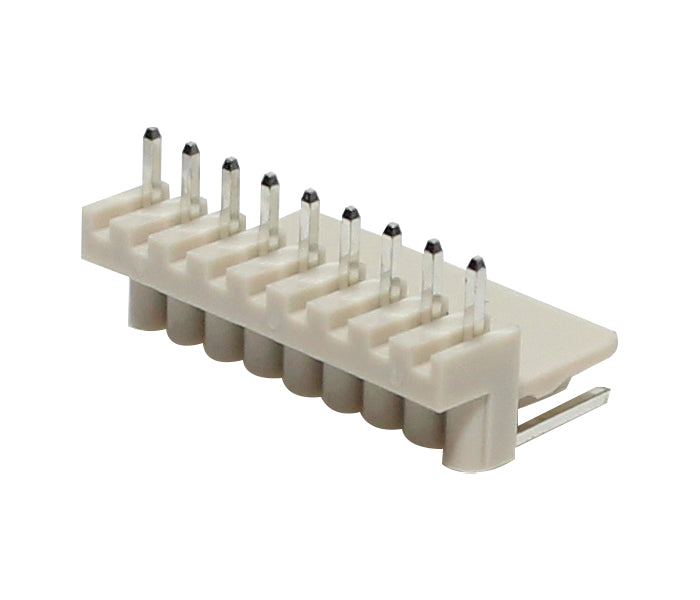

| PCMN1-09 | 9 Vias / Macho / PCI 90° |

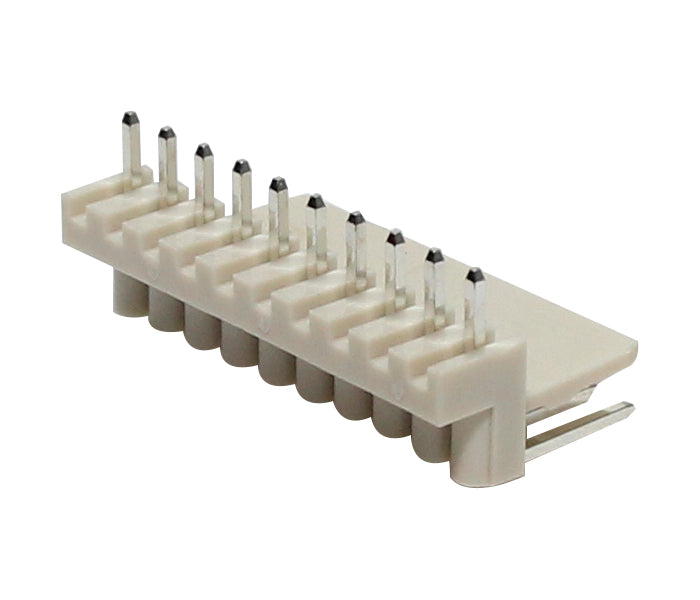

| PCMN1-10 | 10 Vias / Macho / PCI 90° |

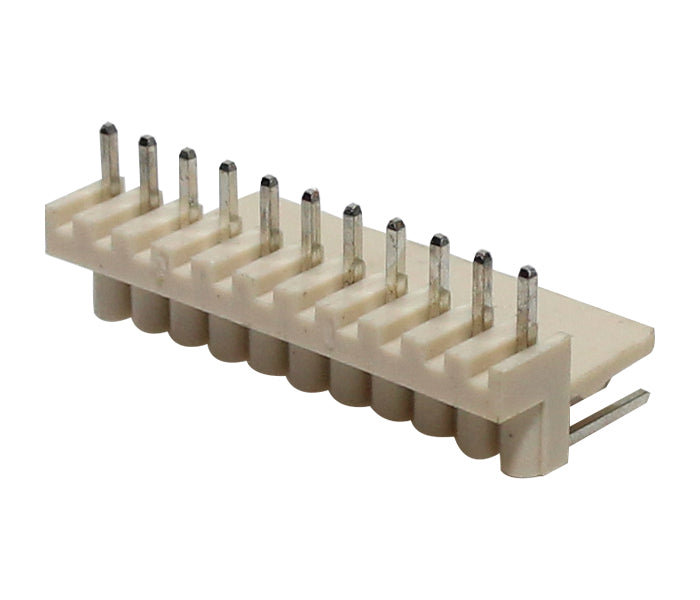

| PCMN1-11 | 11 Vias / Macho / PCI 90° |

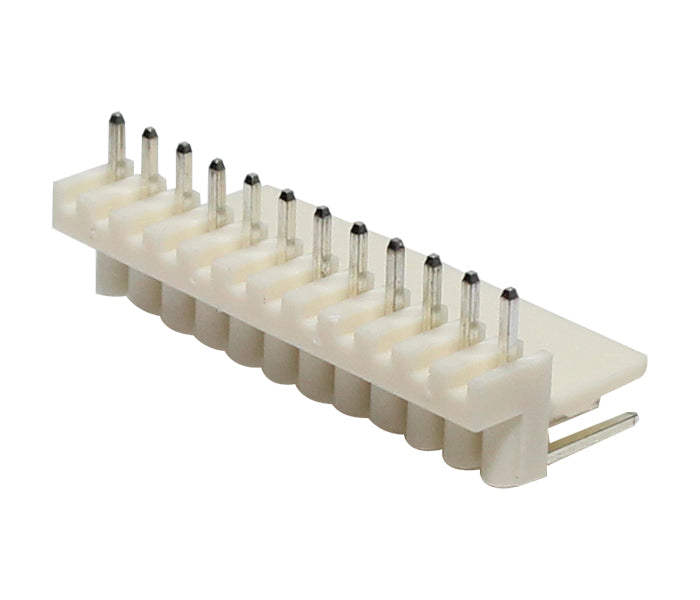

| PCMN1-12 | 12 Vias / Macho / PCI 90° |

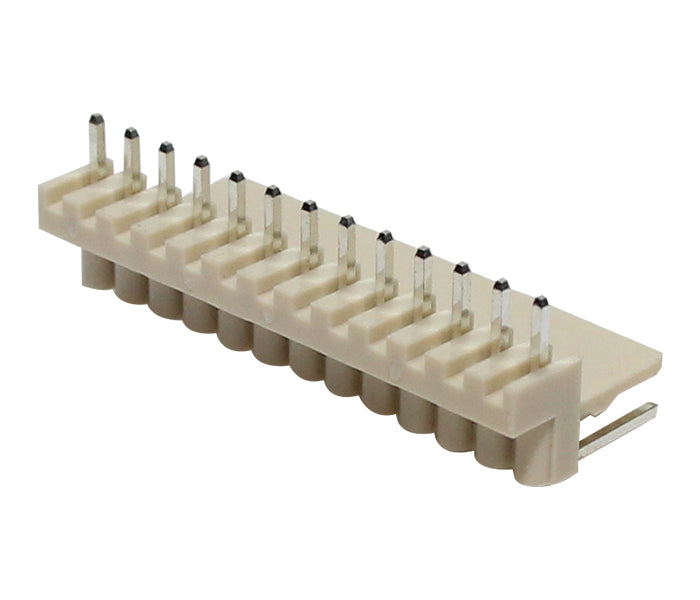

| PCMN1-13 | 13 Vias / Macho / PCI 90° |
| PCMN1-15 | 15 Vias / Macho / PCI 90° |
Especificações Gerais
Especificações Gerais
| Corrente máxima | 3A |
| Tensão máxima | 250VCA/VCC |
| Resistência de contato inicial máx. | ≤20mΩ |
| Resistência de isolação mín. | 1000MΩ (a/at 500VCC/VDC) |
| Rigidez dielétrica | 1500VCA/VAC (1 minuto) |
| Temperatura de operação | -25 ~ +85°C |
| Material do isolador | PA66 UL94V-2 |
| Material dos terminais dos conectores de PCI | Latão estanhado |
| Material do terminal de crimpar | Latão estanhado |
| Bitola aplicável de cabo para o terminal de crimpar | 28 ~ 22 AWG (0,08mm² ~ 0,30mm²) |
