Conector PC2 Placa-Cabo Passo 2,54mm
CÓD: PCF2-02
Descrição
Descrição
O conector placa-cabo da linha PC2 é projetado para interligar cabos e placas de circuito impresso com segurança e eficiência. Disponível em diversas configurações de contatos, adapta-se a diferentes projetos eletrônicos. Com capacidade de até 3A e 250V, garante estabilidade elétrica em aplicações de baixa potência.
- Disponível em versões de 2 a 20 vias
- Corrente máxima de 3A e tensão de até 250V
- Fêmea ou macho
- Com montagem em PCI a 90° ou 180°
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

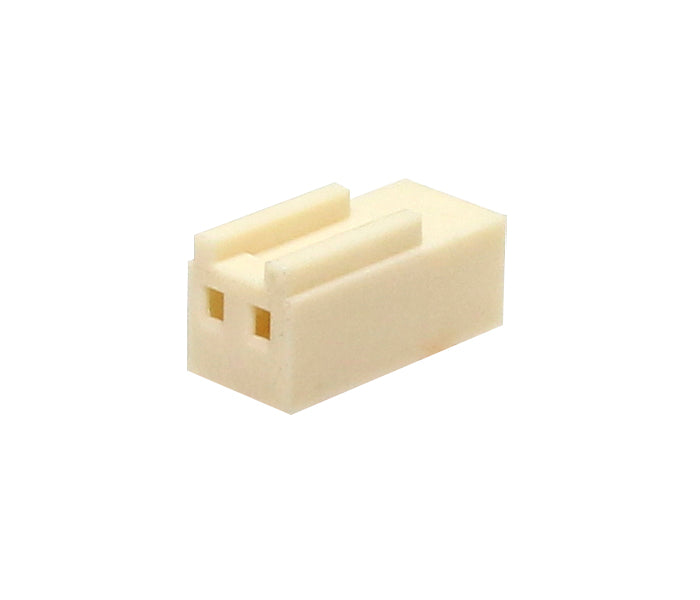

| PCF2-02 | 2 Vias / Fêmea / Alojamento |

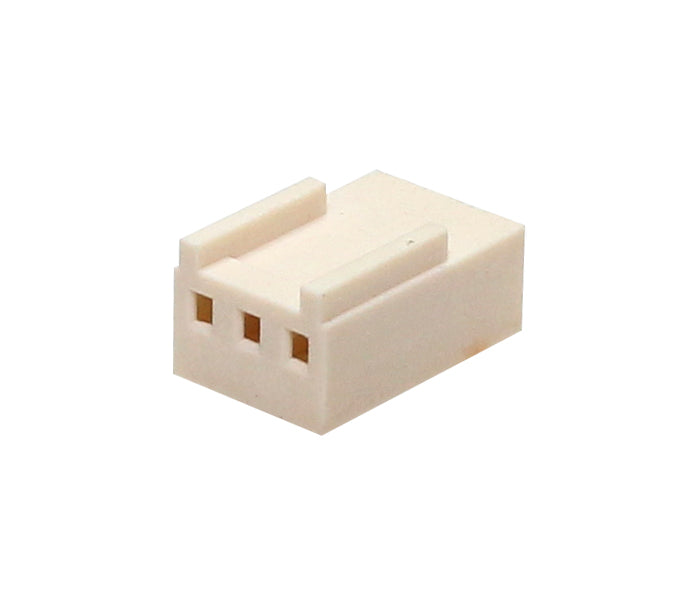

| PCF2-03 | 3 Vias / Fêmea / Alojamento |

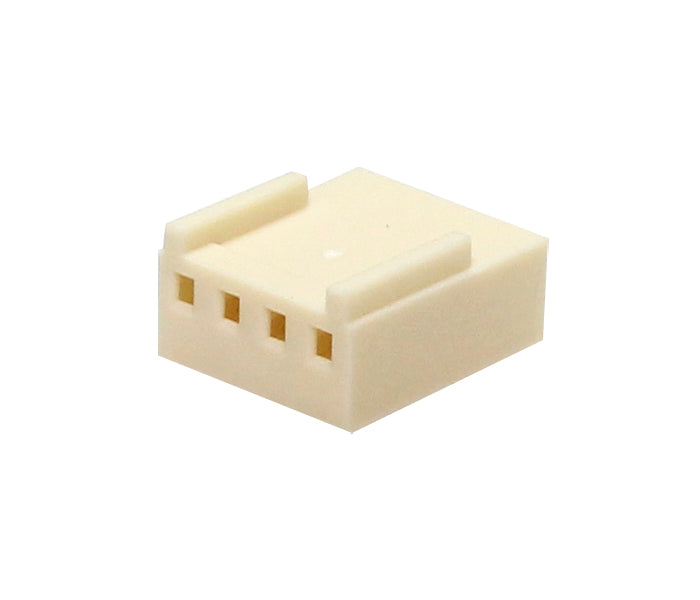

| PCF2-04 | 4 Vias / Fêmea / Alojamento |

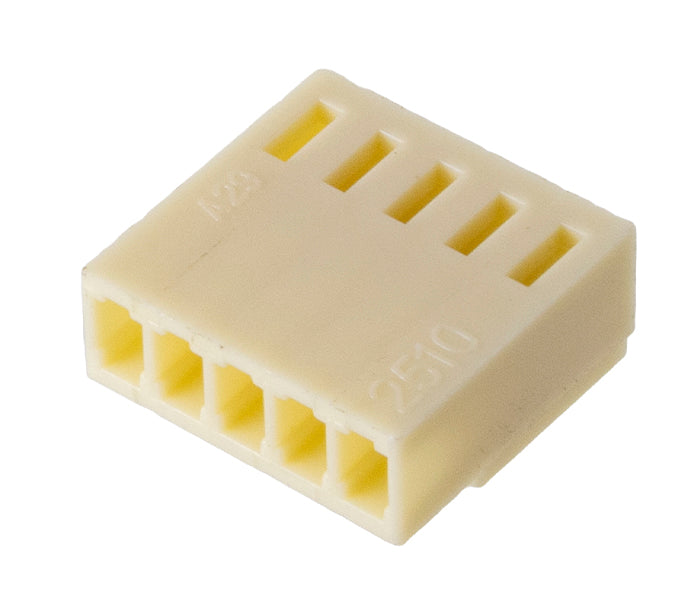

| PCF2-05 | 5 Vias / Fêmea / Alojamento |

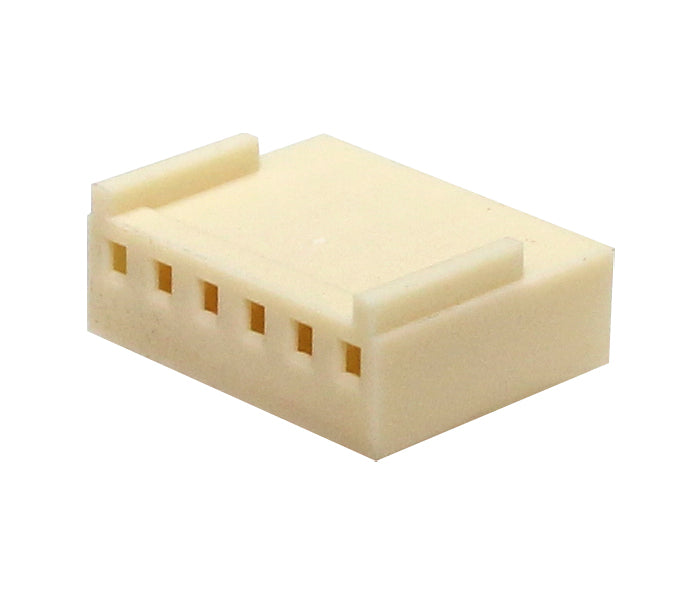

| PCF2-06 | 6 Vias / Fêmea / Alojamento |

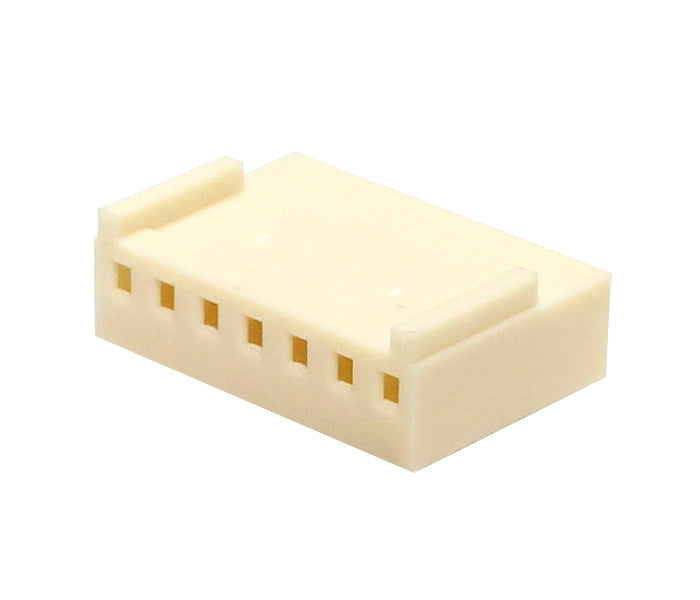

| PCF2-07 | 7 Vias / Fêmea / Alojamento |

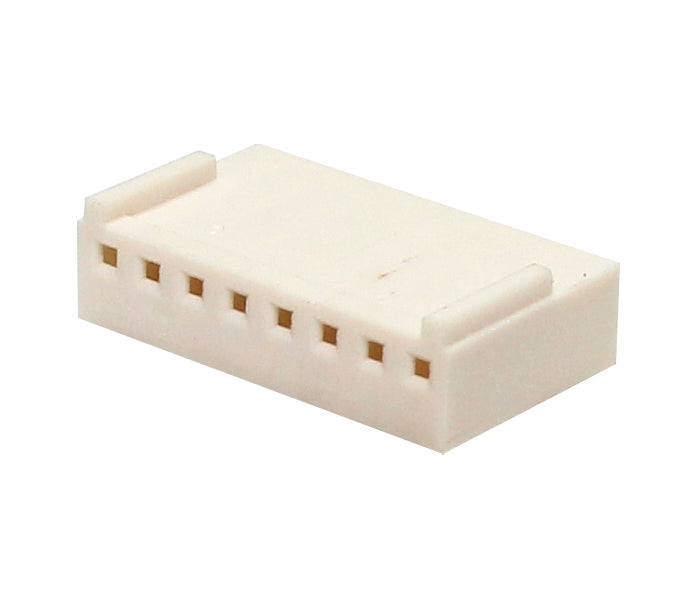

| PCF2-08 | 8 Vias / Fêmea / Alojamento |

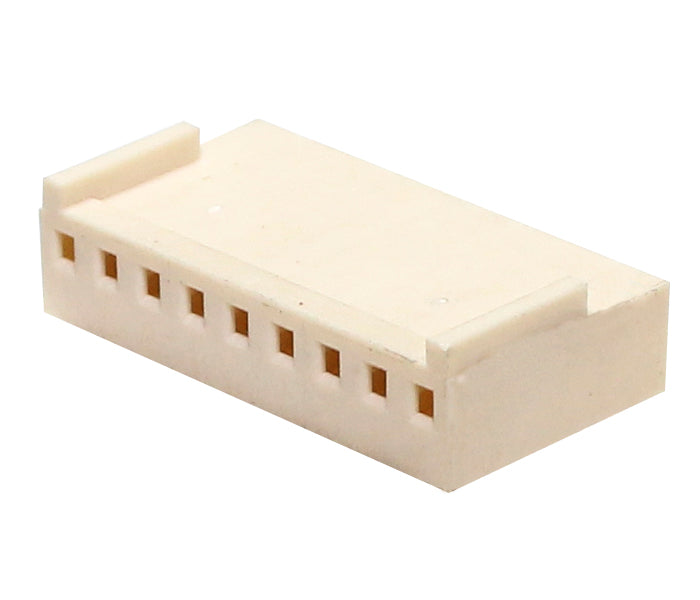

| PCF2-09 | 9 Vias / Fêmea / Alojamento |

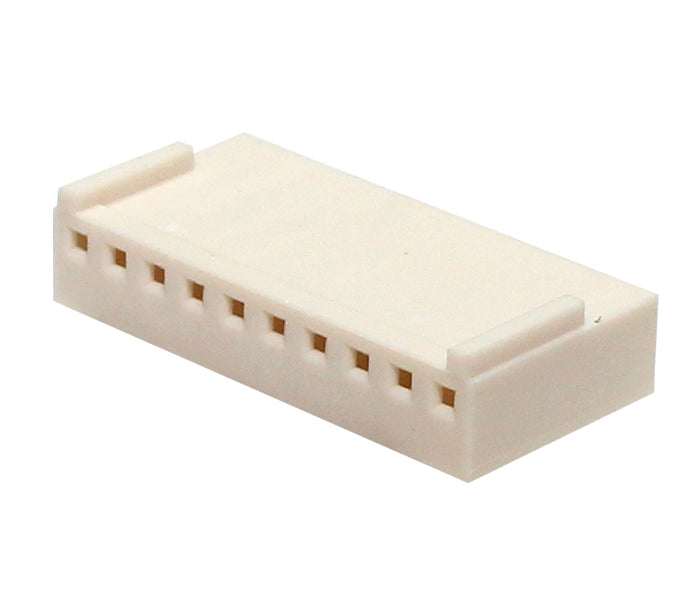

| PCF2-10 | 10 Vias / Fêmea / Alojamento |

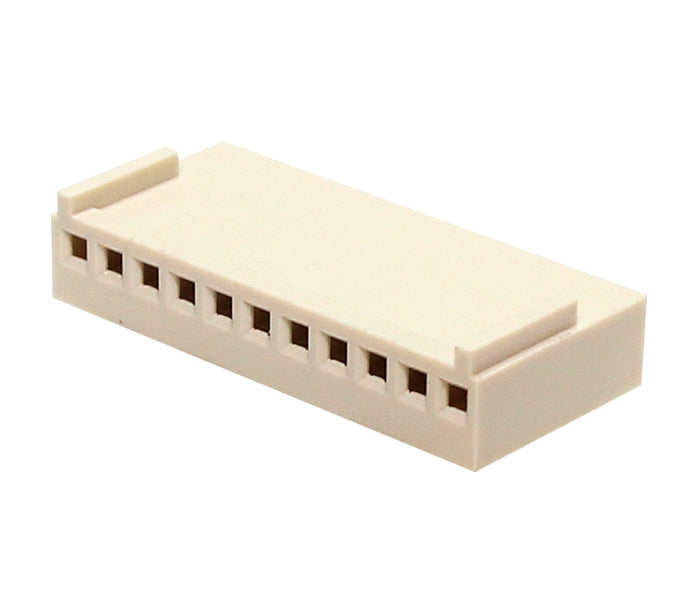

| PCF2-11 | 11 Vias / Fêmea / Alojamento |

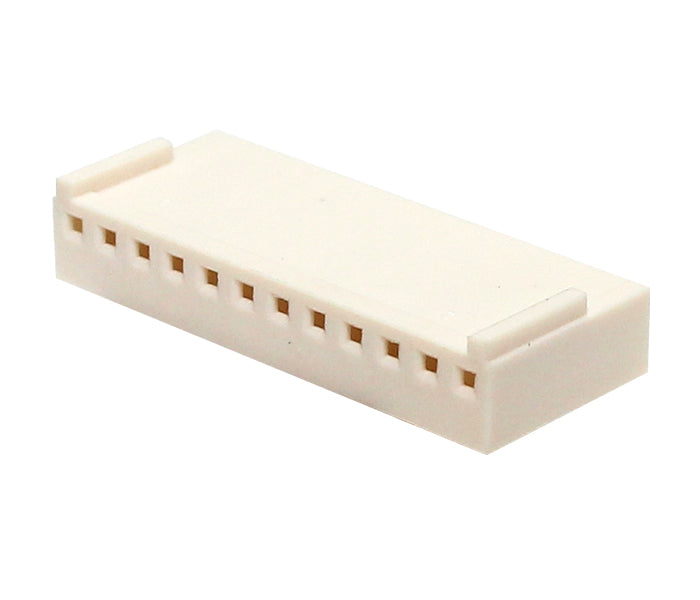

| PCF2-12 | 12 Vias / Fêmea / Alojamento |

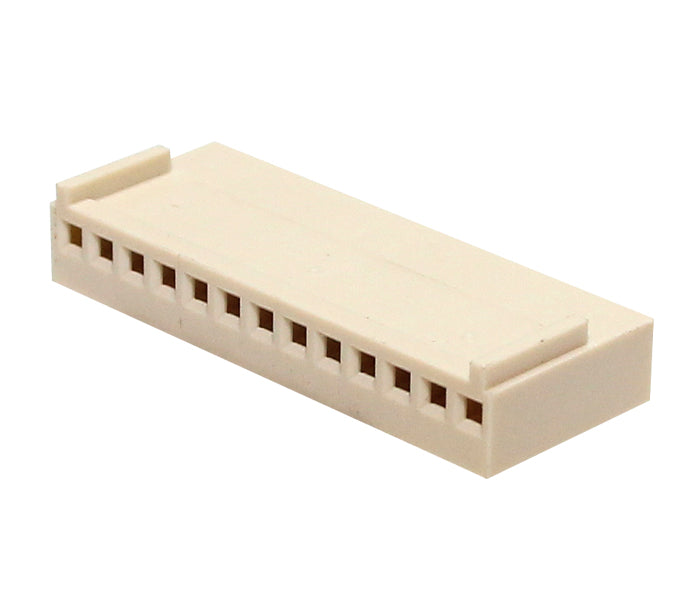

| PCF2-13 | 13 Vias / Fêmea / Alojamento |

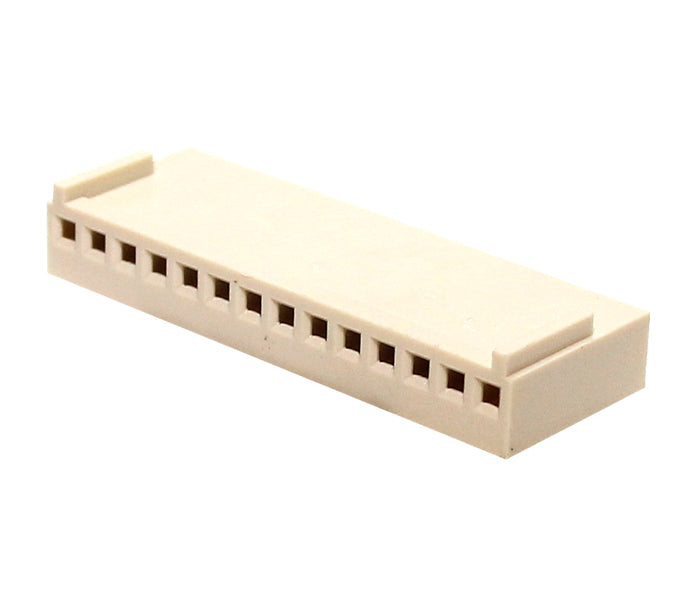

| PCF2-14 | 14 Vias / Fêmea / Alojamento |

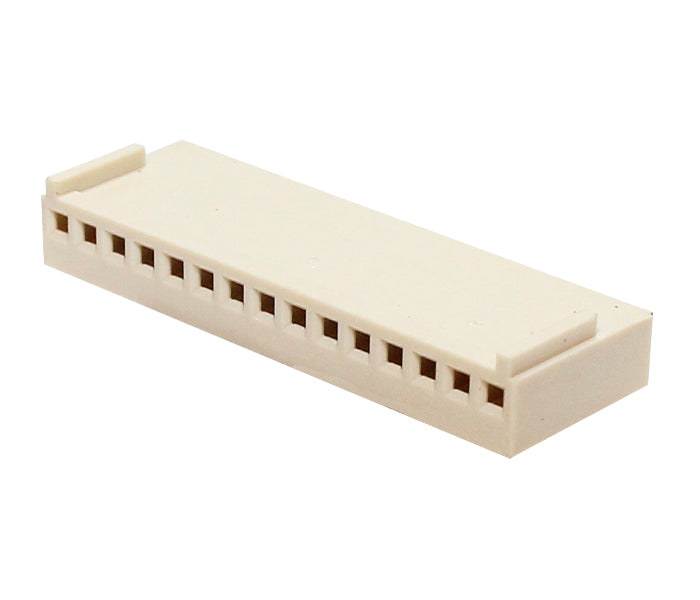

| PCF2-15 | 15 Vias / Fêmea / Alojamento |

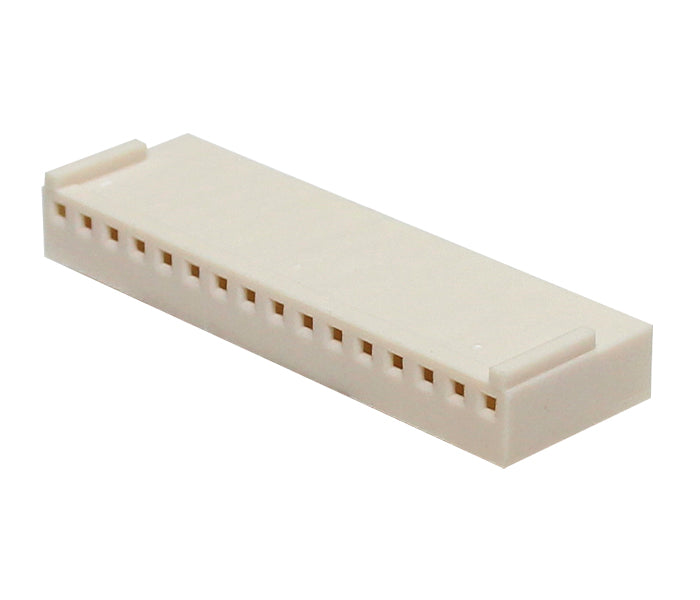

| PCF2-16 | 16 Vias / Fêmea / Alojamento |

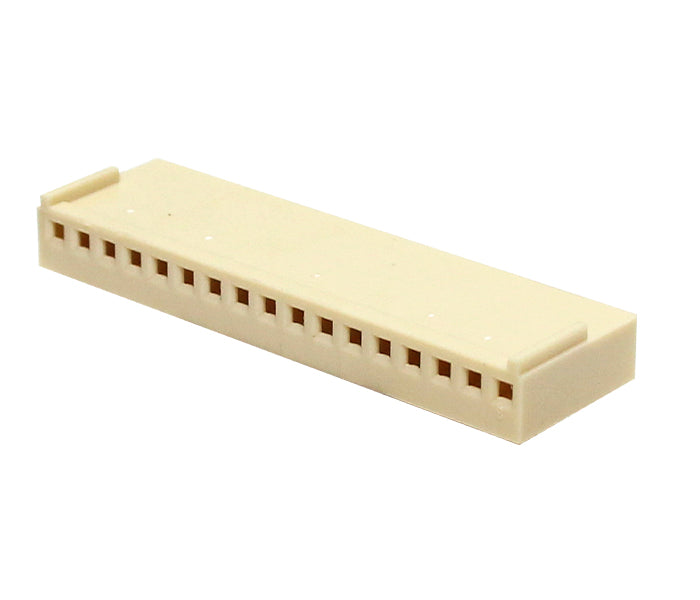

| PCF2-17 | 17 Vias / Fêmea / Alojamento |

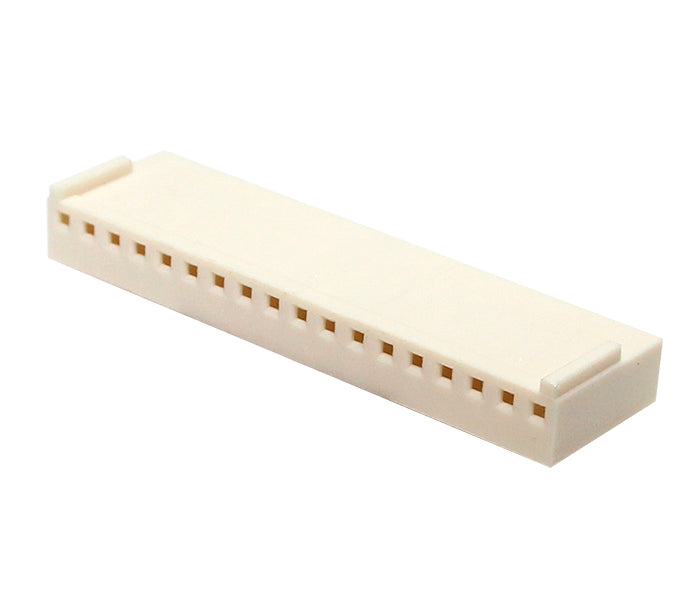

| PCF2-18 | 18 Vias / Fêmea / Alojamento |

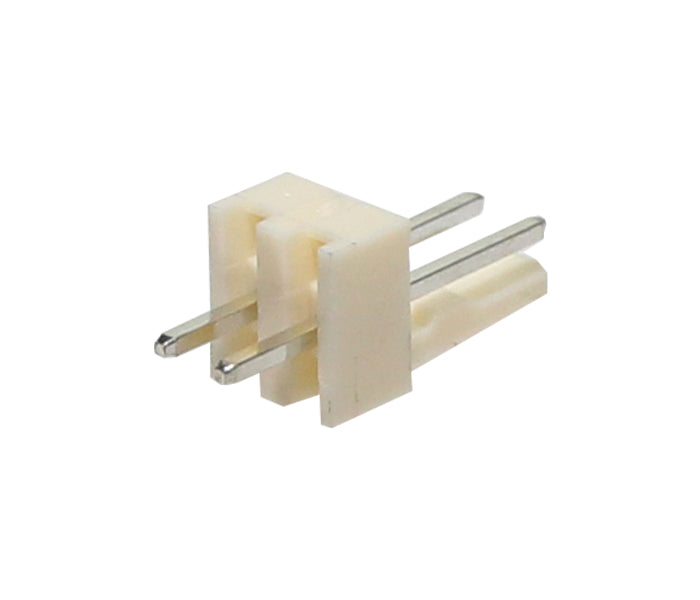

| PCMC2-02 | 2 Vias / Macho / Alojamento |

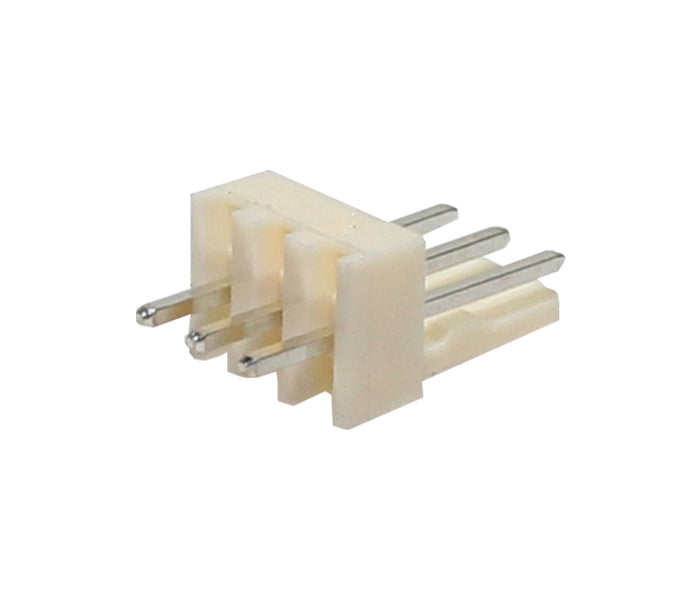

| PCMC2-03 | 3 Vias / Macho / PCI 180° |

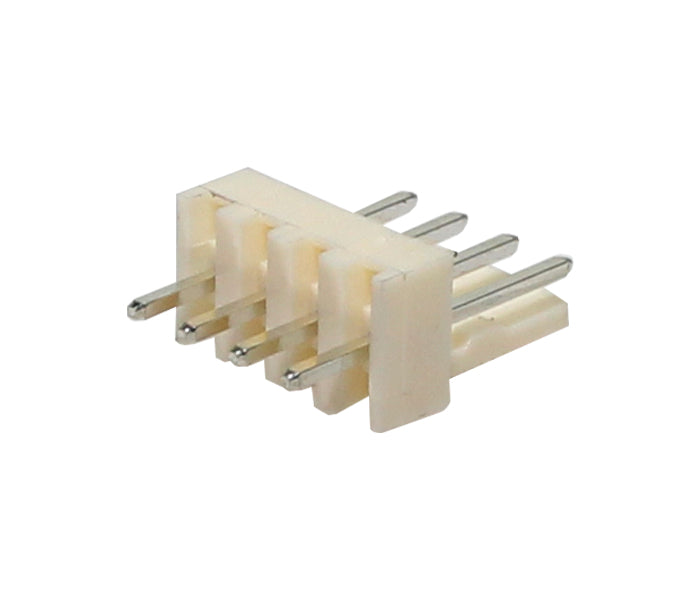

| PCMC2-04 | 4 Vias / Macho / PCI 180° |

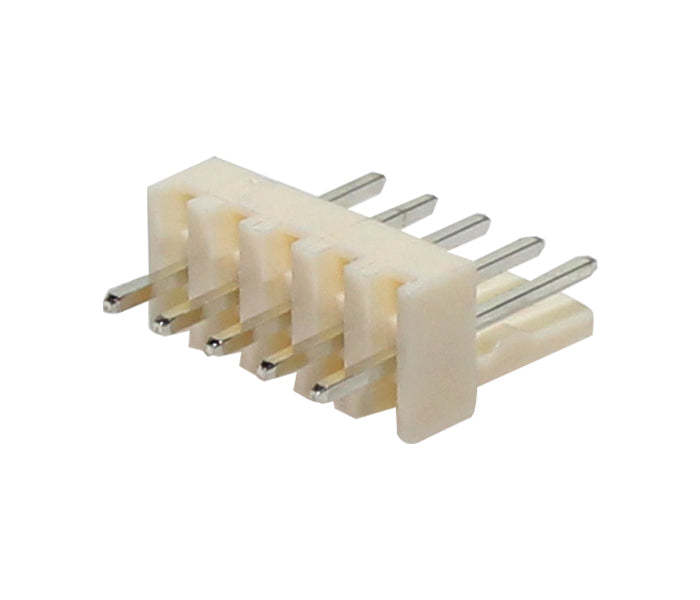

| PCMC2-05 | 5 Vias / Macho / PCI 180° |

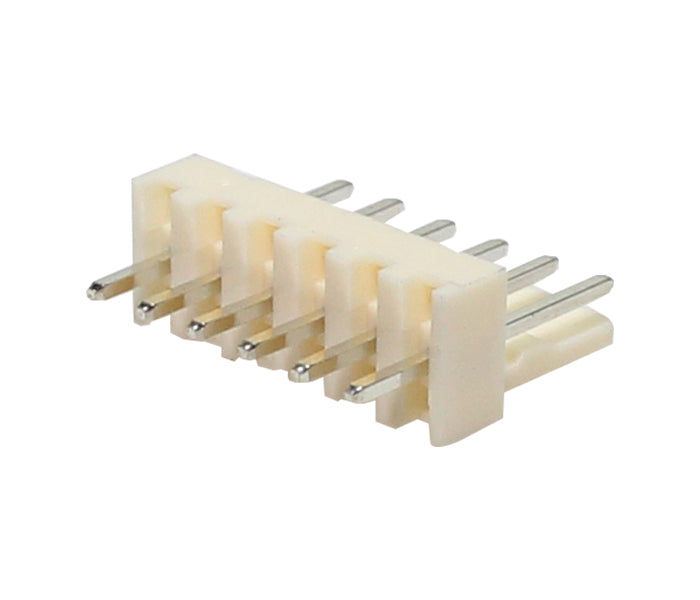

| PCMC2-06 | 6 Vias / Macho / PCI 180° |

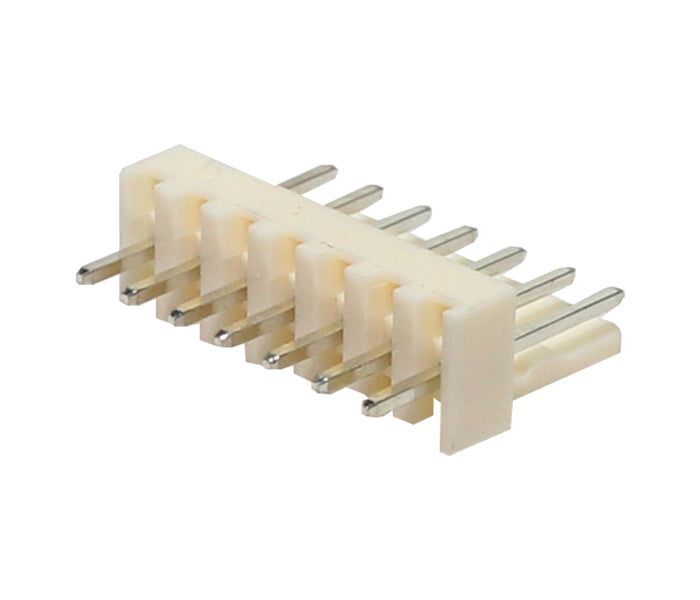

| PCMC2-07 | 7 Vias / Macho / PCI 180° |

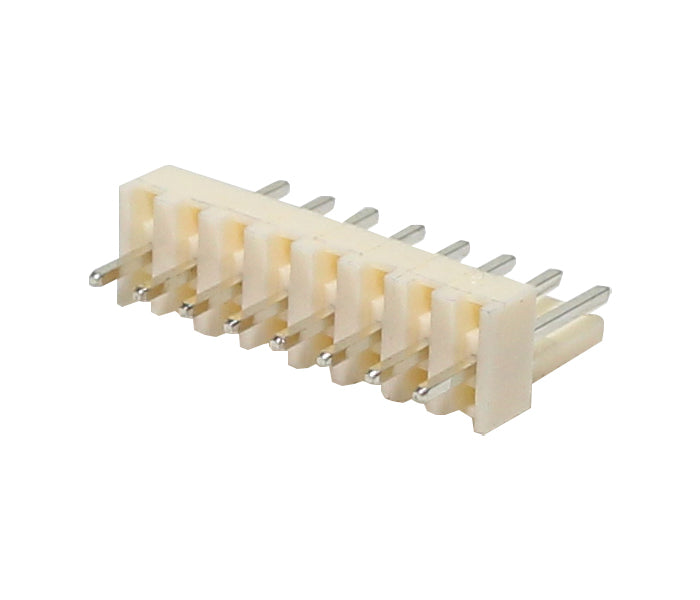

| PCMC2-08 | 8 Vias / Macho / PCI 180° |

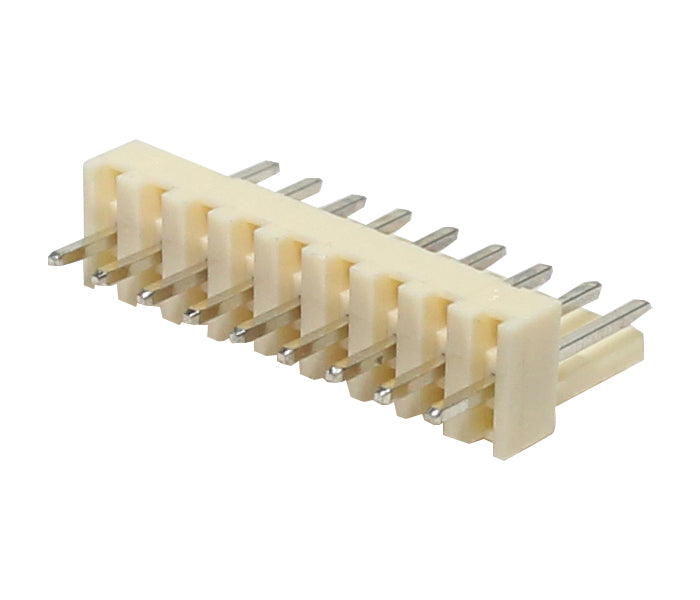

| PCMC2-09 | 9 Vias / Macho / PCI 180° |

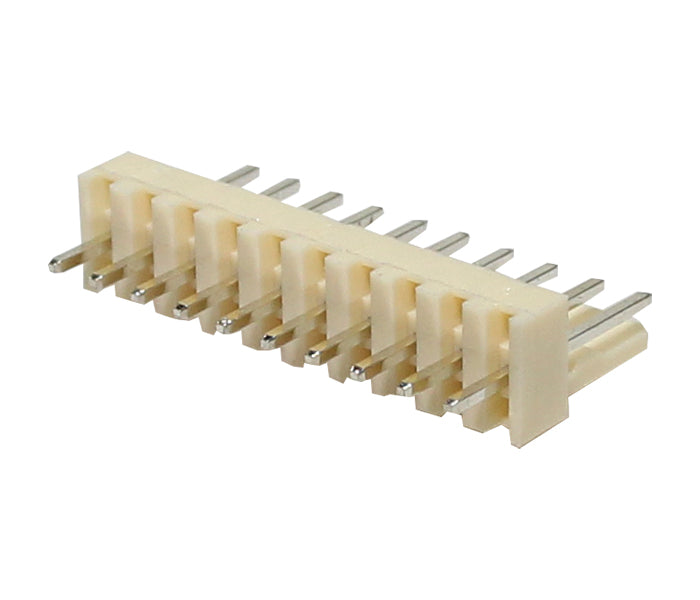

| PCMC2-10 | 10 Vias / Macho / PCI 180° |

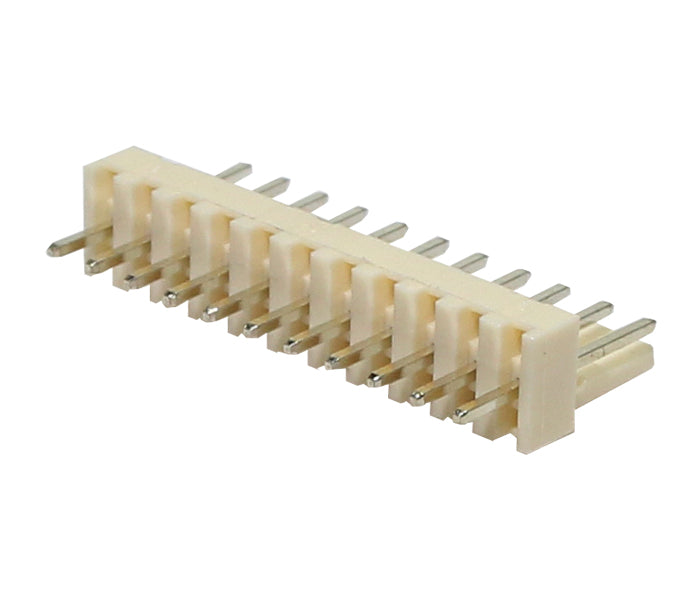

| PCMC2-11 | 11 Vias / Macho / PCI 180° |
| PCMC2-12 | 12 Vias / Macho / PCI 180° |

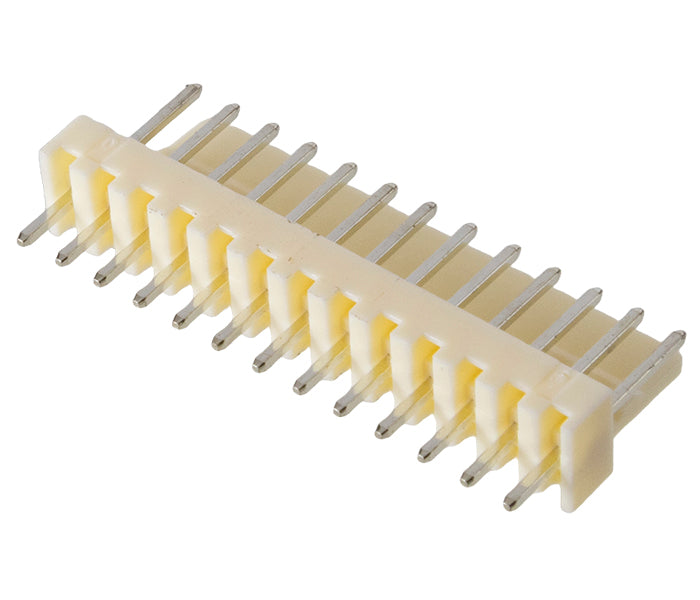

| PCMC2-13 | 13 Vias / Macho / PCI 180° |

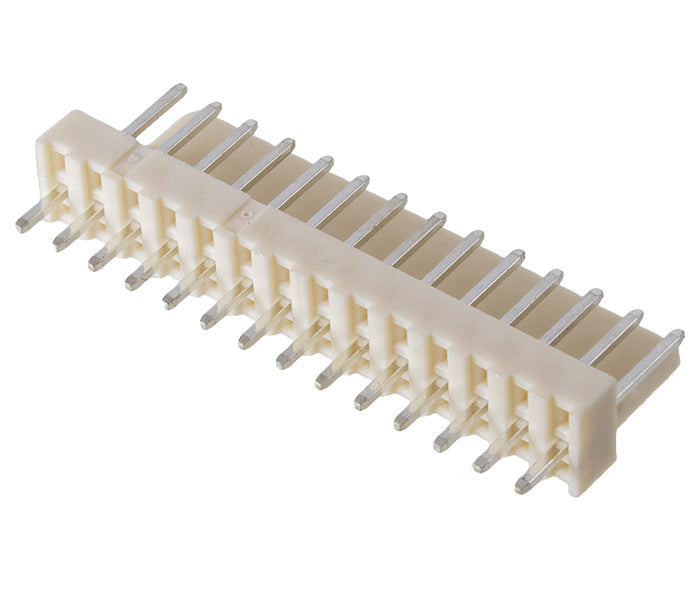

| PCMC2-14 | 14 Vias / Macho / PCI 180° |

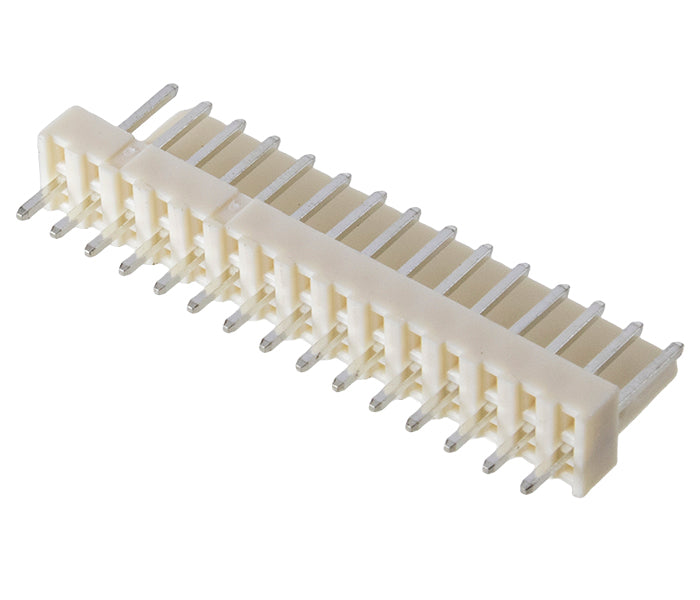

| PCMC2-15 | 15 Vias / Macho / PCI 180° |

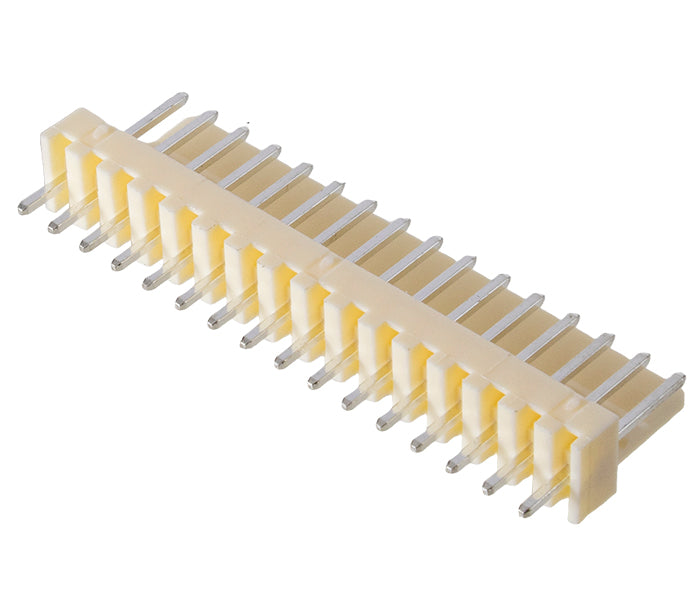

| PCMC2-16 | 16 Vias / Macho / PCI 180° |

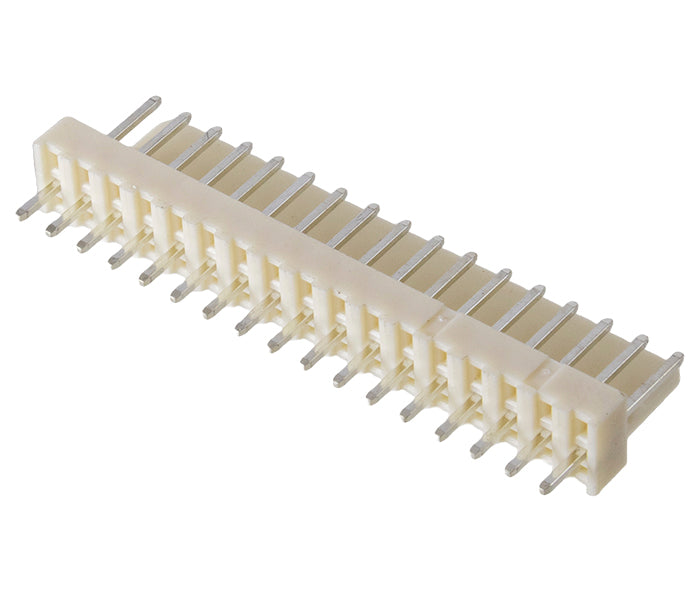

| PCMC2-17 | 17 Vias / Macho / PCI 180° |

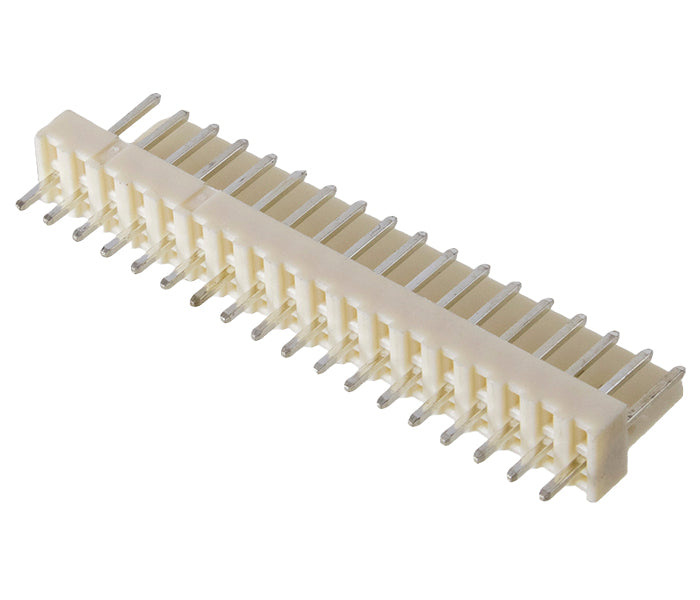

| PCMC2-18 | 18 Vias / Macho / PCI 180° |
| PCMC2-20 | 20 Vias / Macho / PCI 180° |

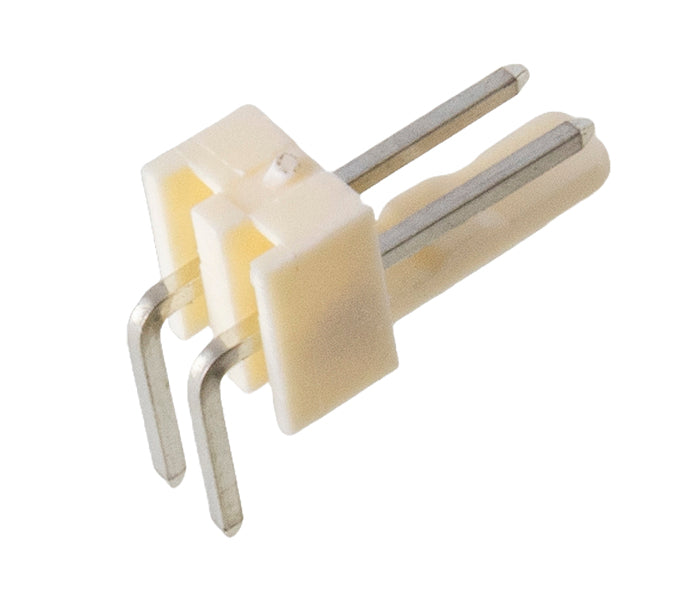

| PCMN2-02 | 2 Vias / Macho / PCI 90° |

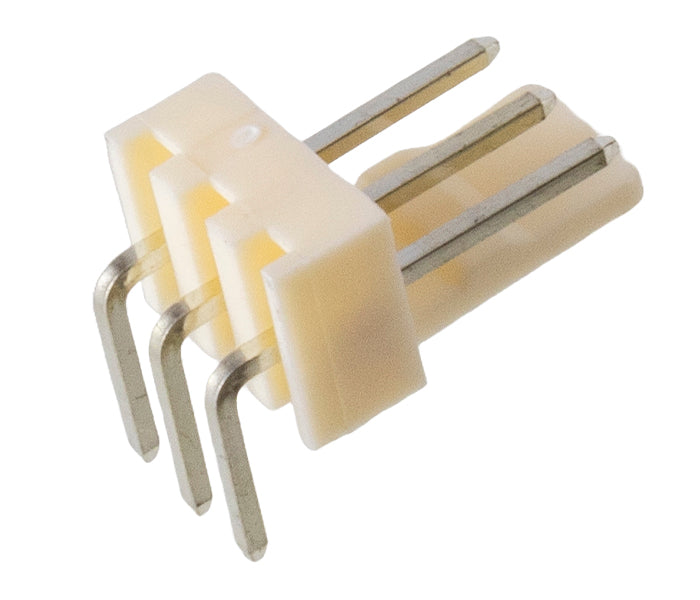

| PCMN2-03 | 3 Vias / Macho / PCI 90° |

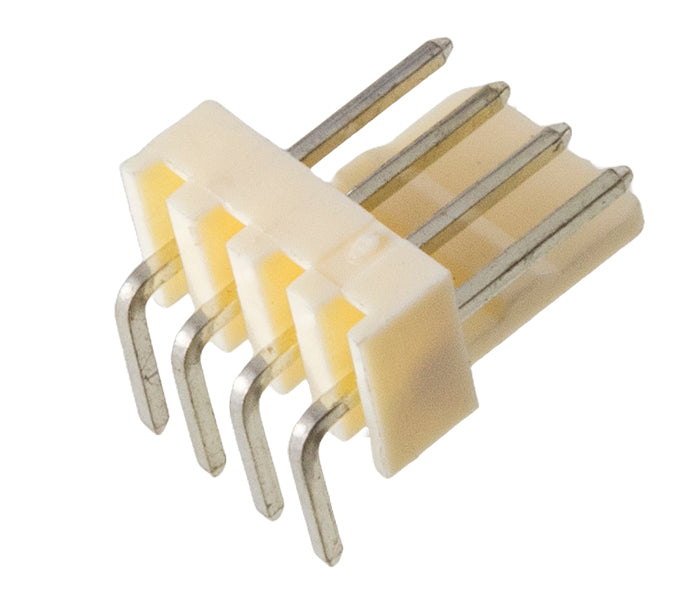

| PCMN2-04 | 4 Vias / Macho / PCI 90° |

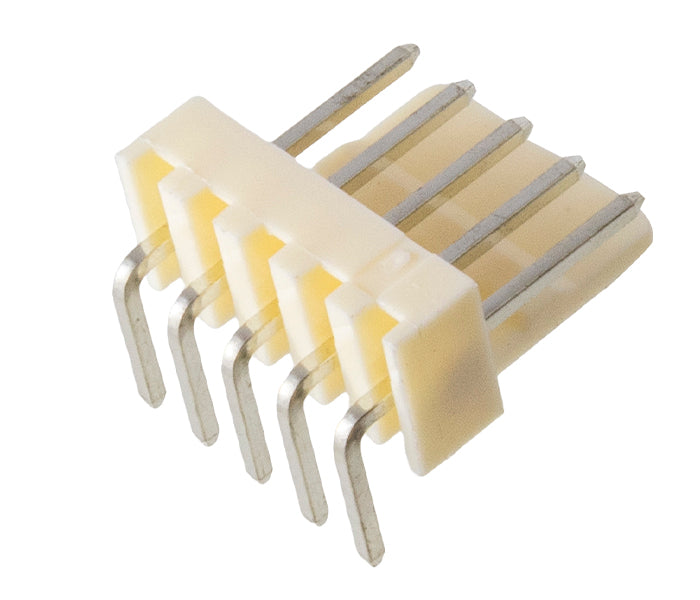

| PCMN2-05 | 5 Vias / Macho / PCI 90° |

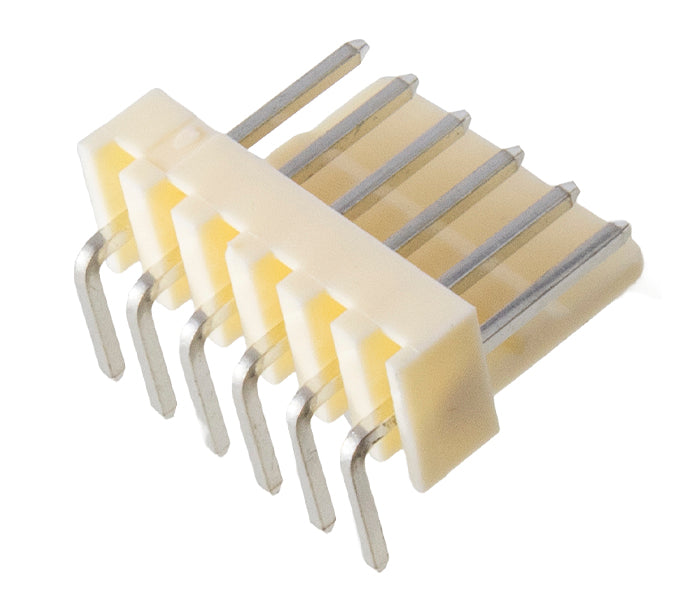

| PCMN2-06 | 6 Vias / Macho / PCI 90° |

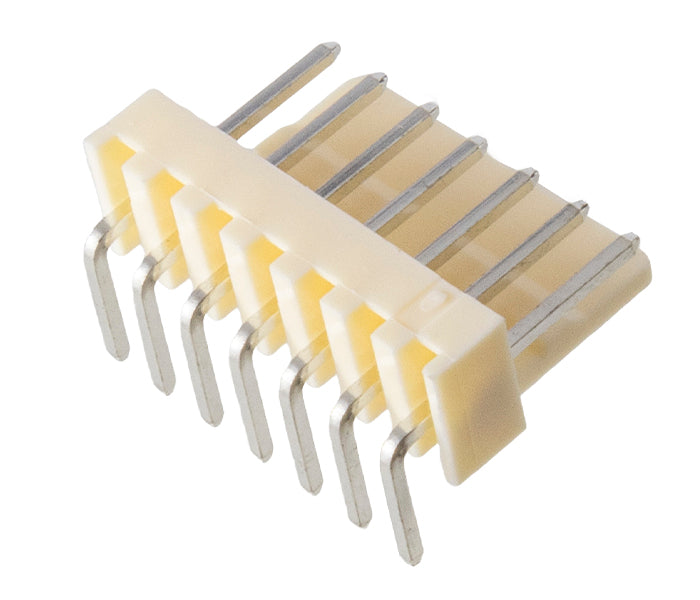

| PCMN2-07 | 7 Vias / Macho / PCI 90° |

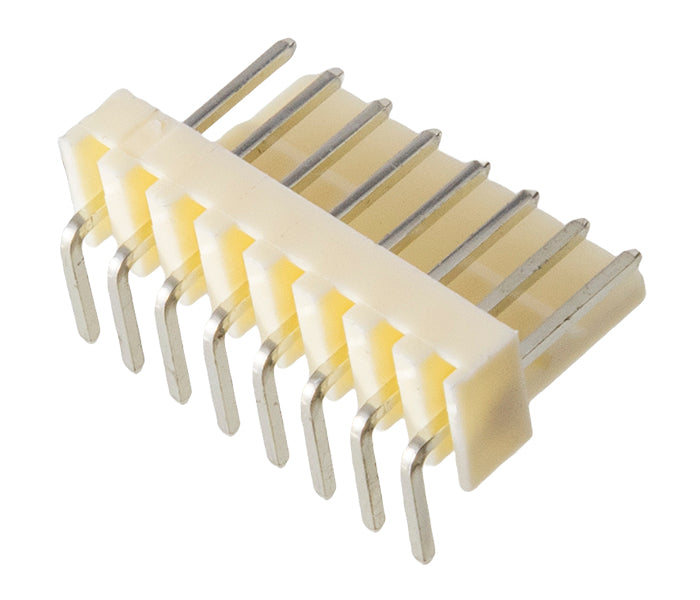

| PCMN2-08 | 8 Vias / Macho / PCI 90° |

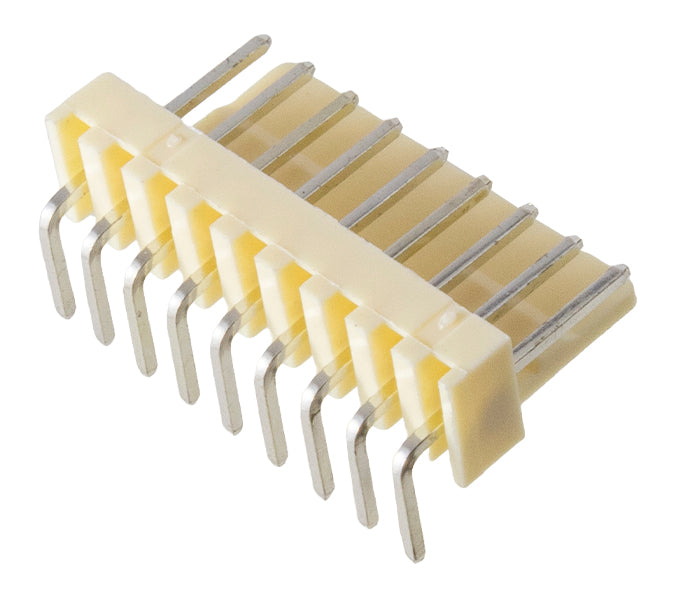

| PCMN2-09 | 9 Vias / Macho / PCI 90° |

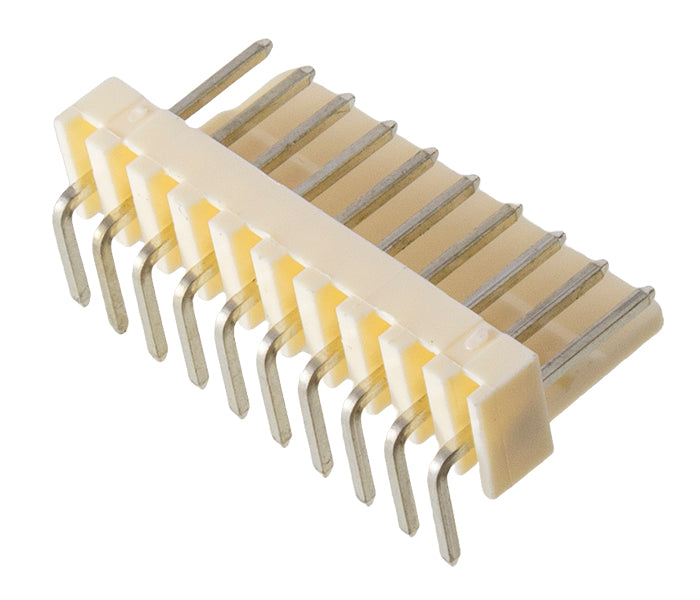

| PCMN2-10 | 10 Vias / Macho / PCI 90° |

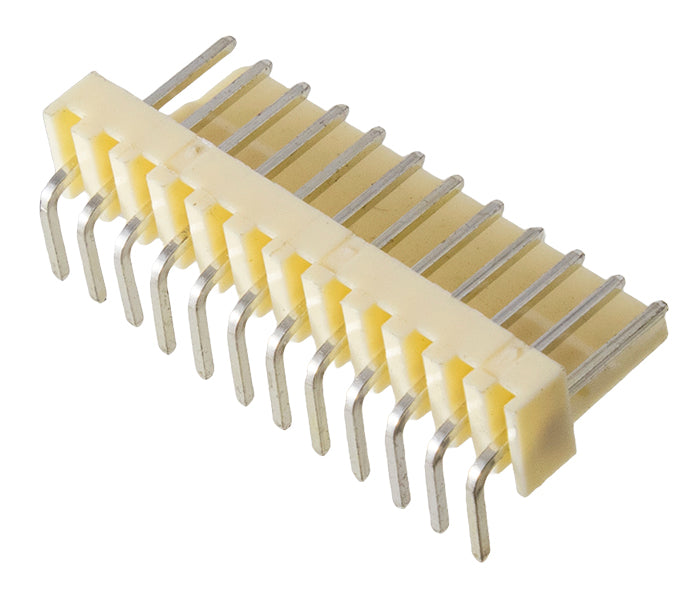

| PCMN2-11 | 11 Vias / Macho / PCI 90° |
| PCMN2-12 | 12 Vias / Macho / PCI 90° |

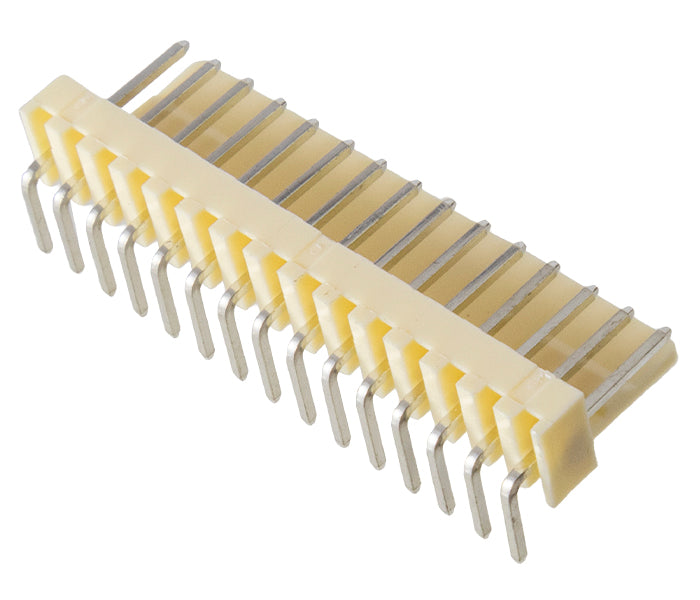

| PCMN2-15 | 15 Vias / Macho / PCI 90° |

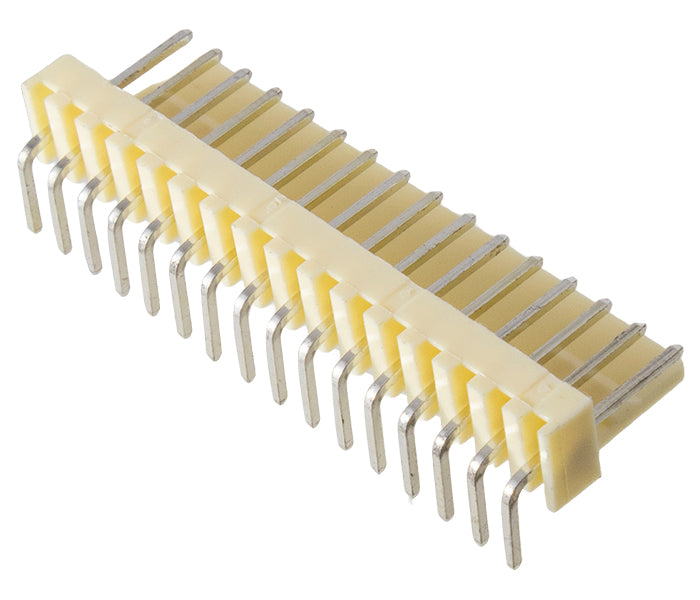

| PCMN2-16 | 16 Vias / Macho / PCI 90° |
Especificações Gerais
Especificações Gerais
| Corrente máxima | 3A |
| Tensão máxima | 250VCA/VCC |
| Resistência de contato inicial máx. | 10mΩ |
| Resistência de isolação mín. | 1000MΩ (500VCC/VDC) |
| Rigidez dielétrica | 1500VCA/VAC (1 minuto) |
| Temperatura de operação | -25 ~ 85°C |
| Material do isolador | PA66 UL94V-2 |
| Material dos terminais dos conectores de PCI | Latão estanhado |
| Material do terminal de crimpar | Latão estanhado |
| Bitola aplicável de cabo para o terminal de crimpar | 28 ~ 22AWG (0,08mm² ~ 0,30mm²) |
