Conector PE Placa-Cabo 2,50mm
CÓD: PEF1-02
Descrição
Descrição
O conector placa-cabo da linha PE é projetado para interligar cabos e placas de circuito impresso com eficiência e segurança. Disponível em diversas configurações de contatos, adapta-se a diferentes projetos eletrônicos. Com capacidade de até 3A e 250V, garante estabilidade elétrica em aplicações de baixa potência.
- Disponível em versões de 2 a 16 vias
- Corrente máxima de 3A ou 2,5A e tensão de até 250V
- Fêmea ou macho
- Com montagem em PCI a 90° ou 180°
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| PEF1-02 | 2 Vias / Fêmea / Alojamento |
| PEF1-03 | 3 Vias / Fêmea / Alojamento |
| PEF1-04 | 4 Vias / Fêmea / Alojamento |
| PEF1-05 | 5 Vias / Fêmea / Alojamento |
| PEF1-06 | 6 Vias / Fêmea / Alojamento |
| PEF1-07 | 7 Vias / Fêmea / Alojamento |

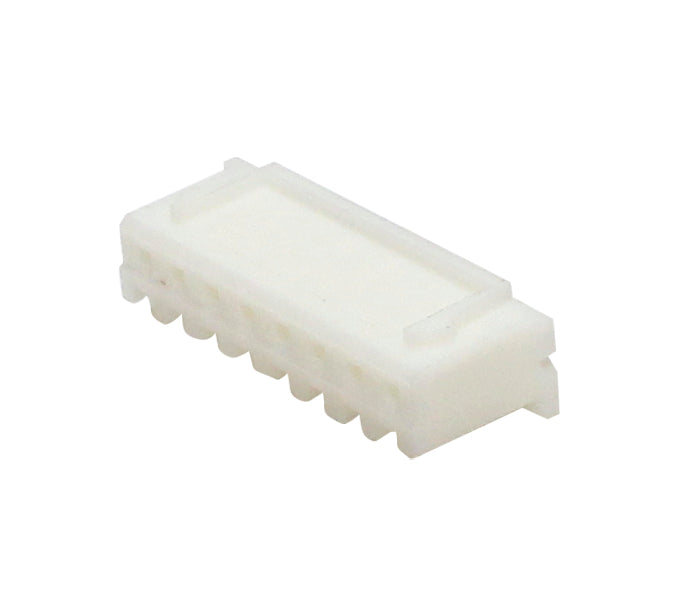

| PEF1-08 | 8 Vias / Fêmea / Alojamento |
| PEF1-09 | 9 Vias / Fêmea / Alojamento |

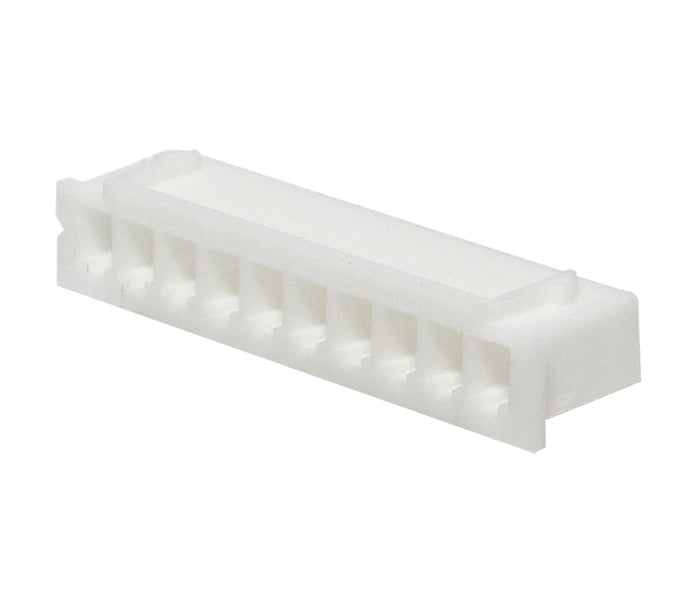

| PEF1-10 | 10 Vias / Fêmea / Alojamento |

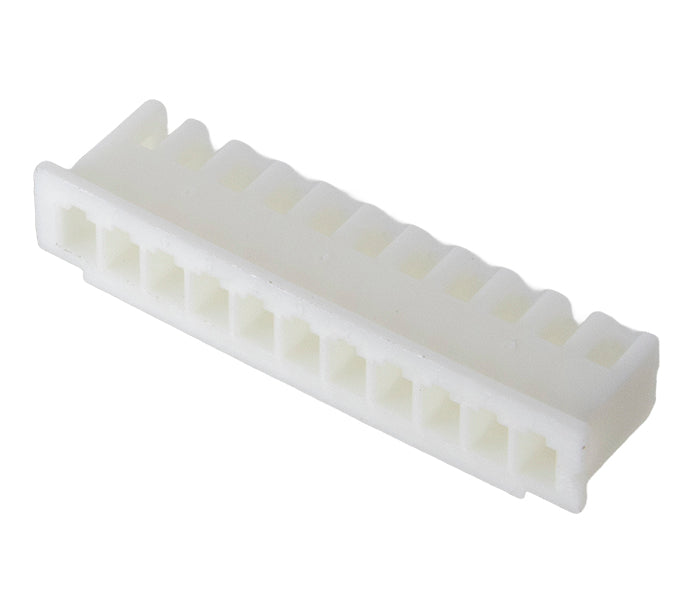

| PEF1-11 | 11 Vias / Fêmea / Alojamento |
| PEF1-12 | 12 Vias / Fêmea / Alojamento |

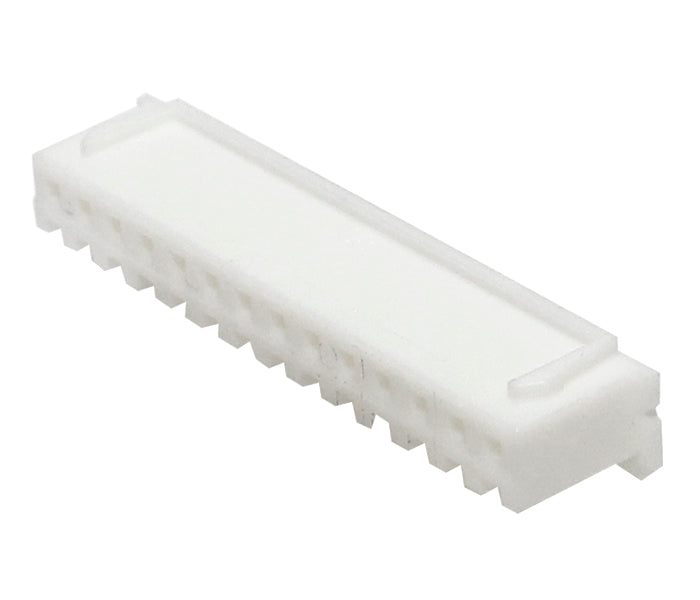

| PEF1-14 | 14 Vias / Fêmea / Alojamento |

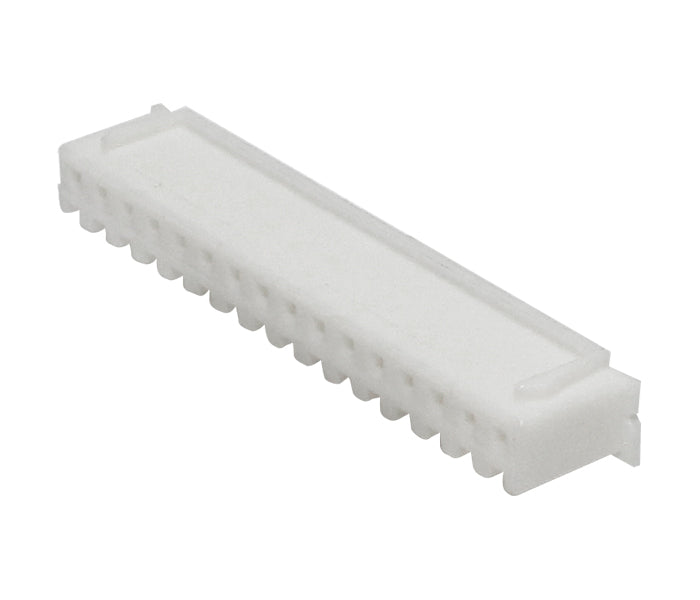

| PEF1-16 | 16 Vias / Fêmea / Alojamento |
| PEMC1-02 | 2 Vias / Macho / PCI 180° |

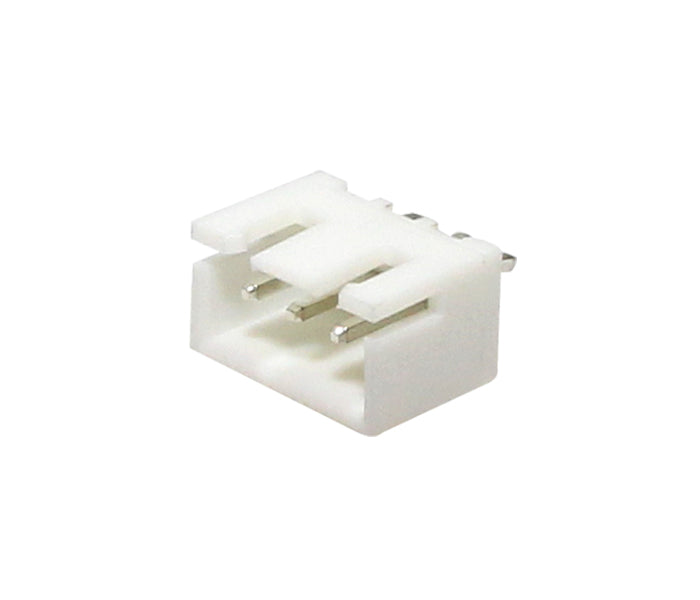

| PEMC1-03 | 3 Vias / Macho / PCI 180° |
| PEMC1-04 | 4 Vias / Macho / PCI 180° |

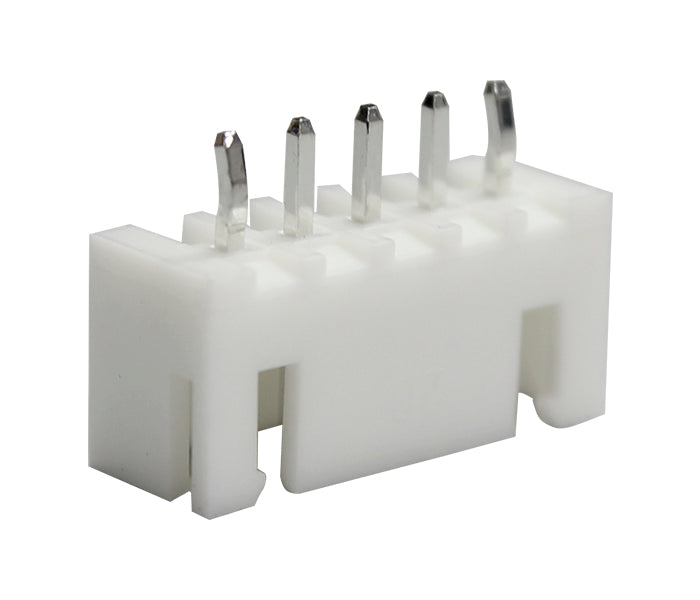

| PEMC1-05 | 5 Vias / Macho / PCI 180° |

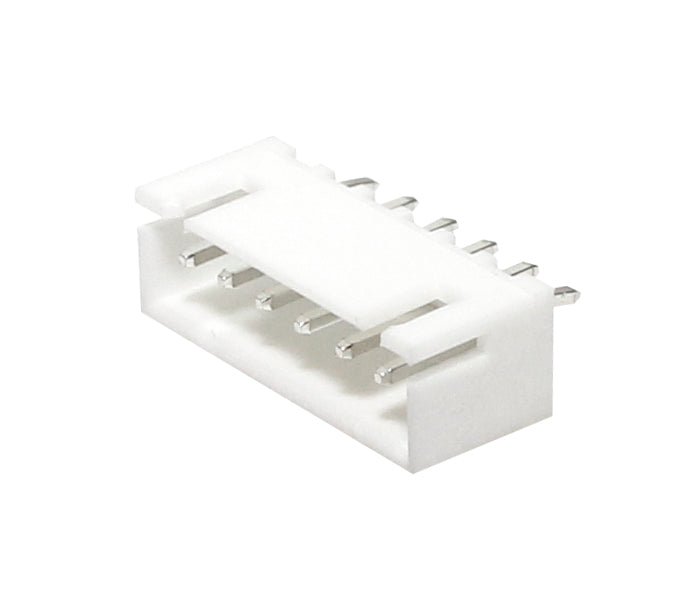

| PEMC1-06 | 6 Vias / Macho / PCI 180° |

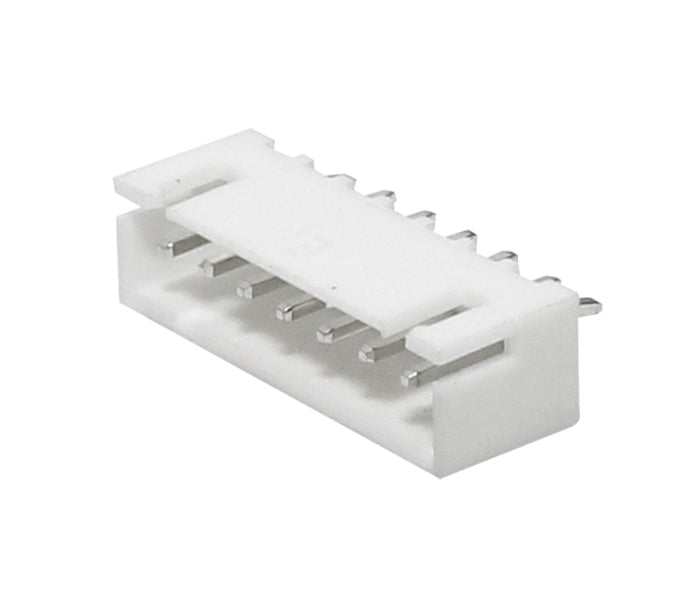

| PEMC1-07 | 7 Vias / Macho / PCI 180° |

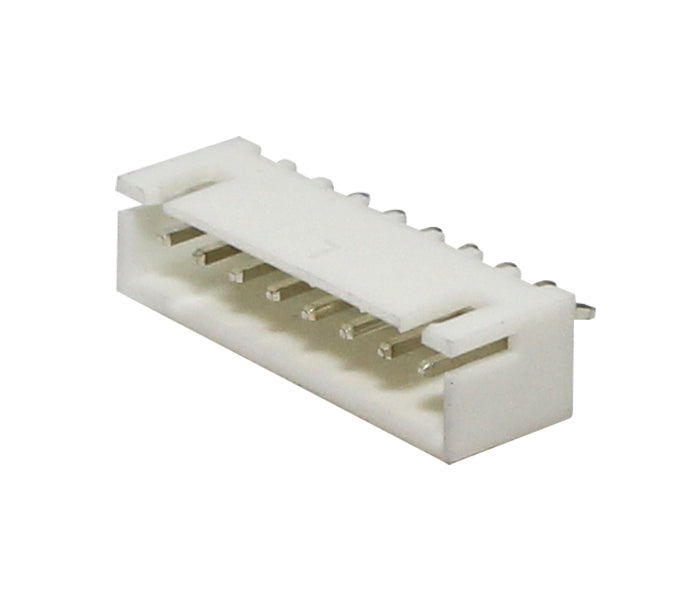

| PEMC1-08 | 8 Vias / Macho / PCI 180° |

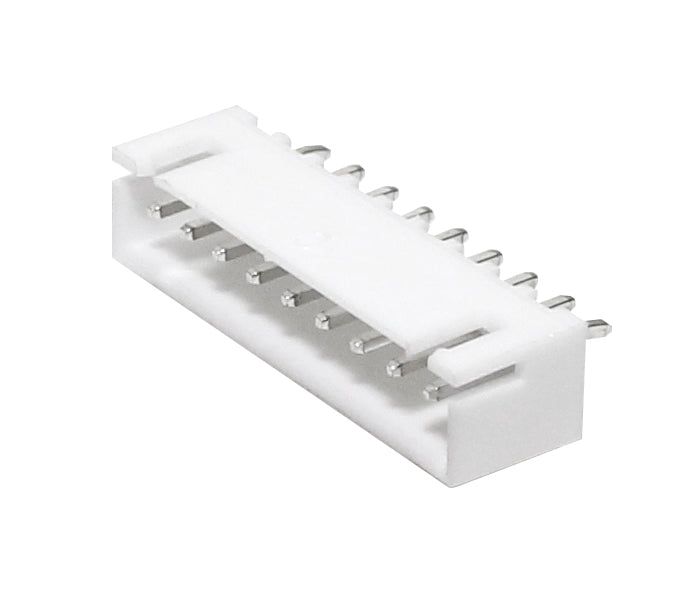

| PEMC1-09 | 9 Vias / Macho / PCI 180° |

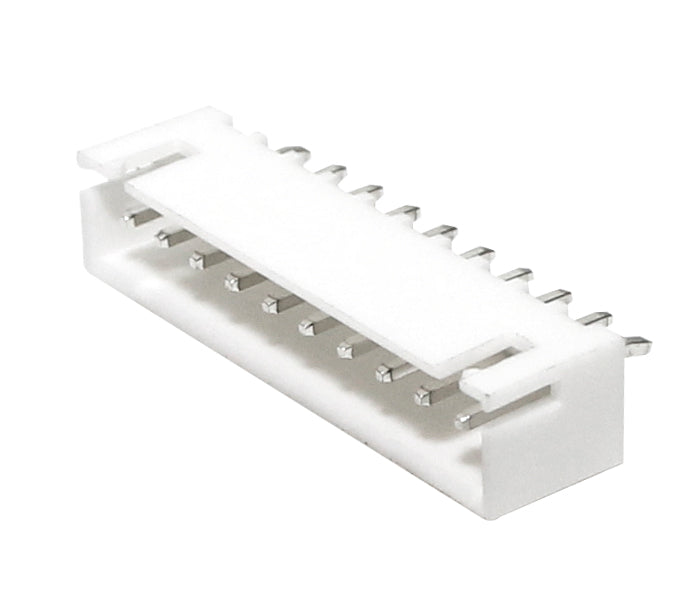

| PEMC1-10 | 10 Vias / Macho / PCI 180° |

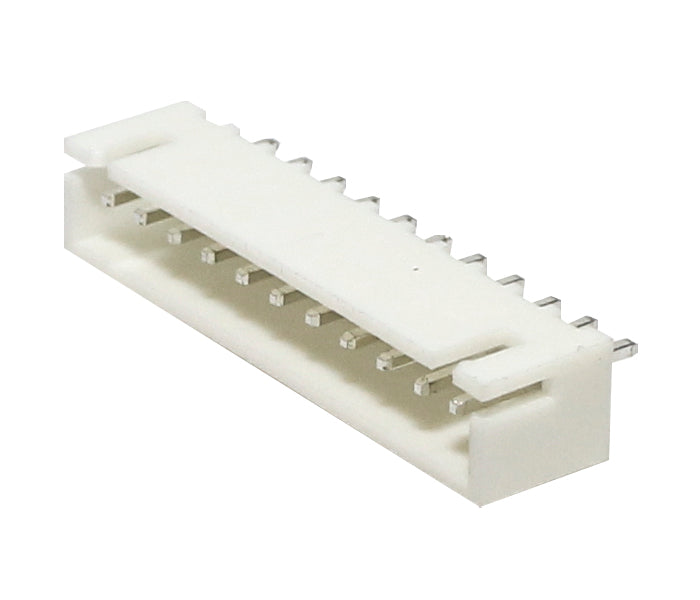

| PEMC1-11 | 11 Vias / Macho / PCI 180° |

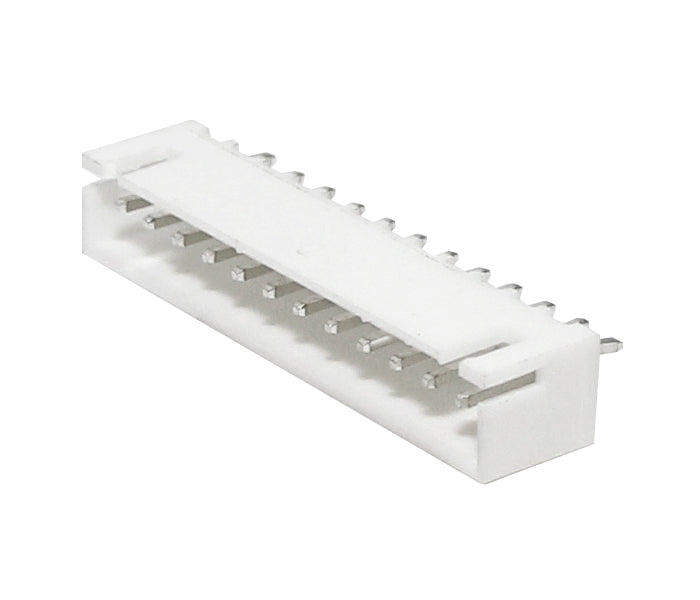

| PEMC1-12 | 12 Vias / Macho / PCI 180° |
| PEMC1-13 | 13 Vias / Macho / PCI 180° |

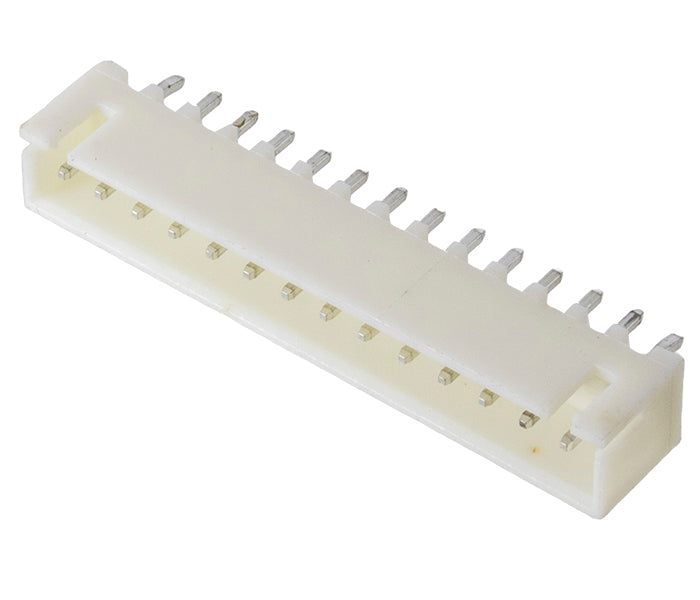

| PEMC1-14 | 14 Vias / Macho / PCI 180° |

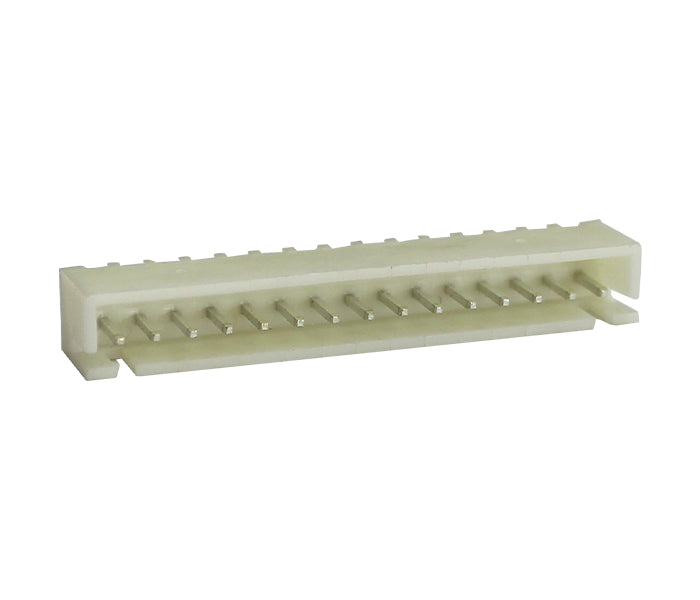

| PEMC1-15 | 15 Vias / Macho / PCI 180° |

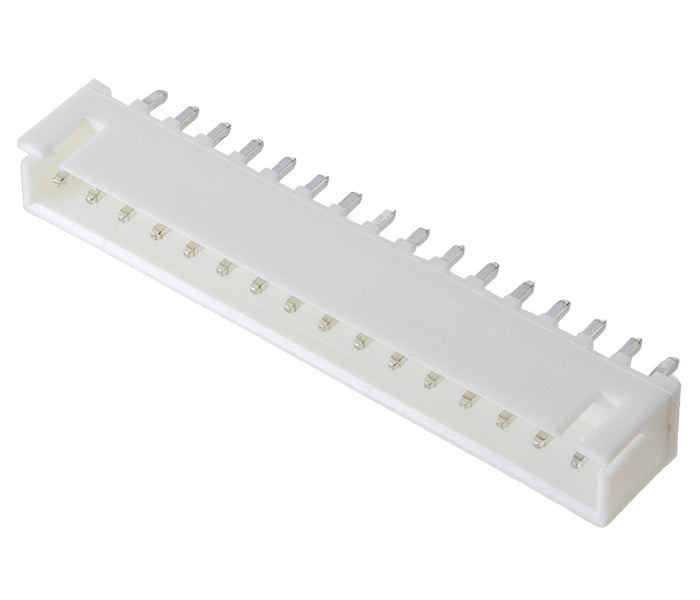

| PEMC1-16 | 16 Vias / Macho / PCI 180° |

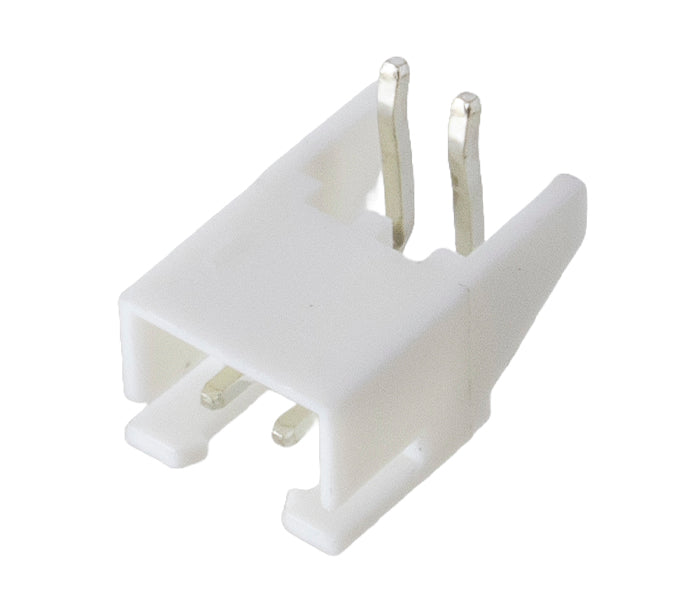

| PEMN1-02 | 2 Vias / Macho / PCI 90° |

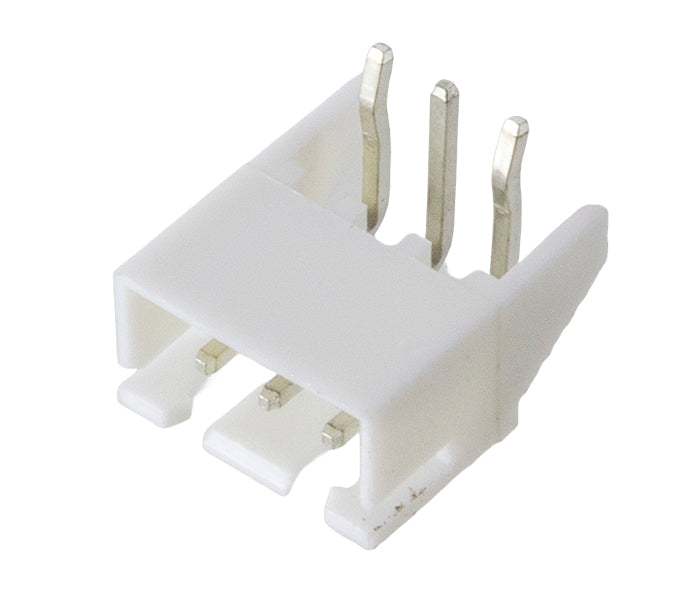

| PEMN1-03 | 3 Vias / Macho / PCI 90° |

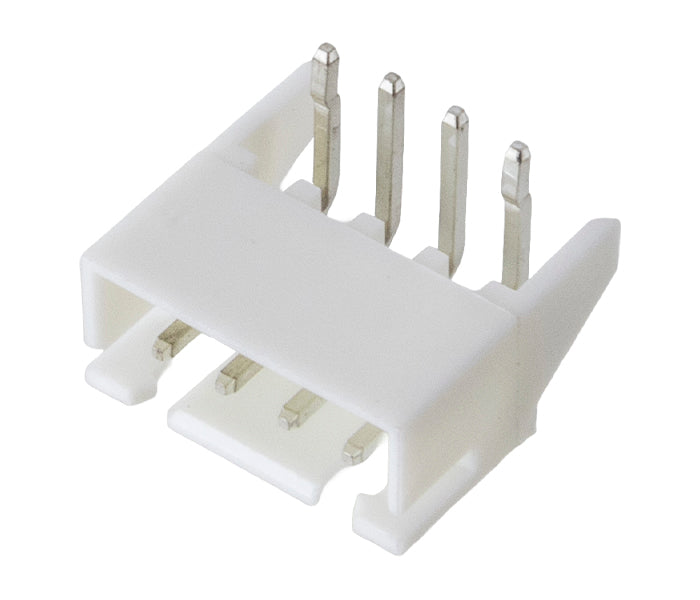

| PEMN1-04 | 4 Vias / Macho / PCI 90° |
| PEMN1-05 | 5 Vias / Macho / PCI 90° |

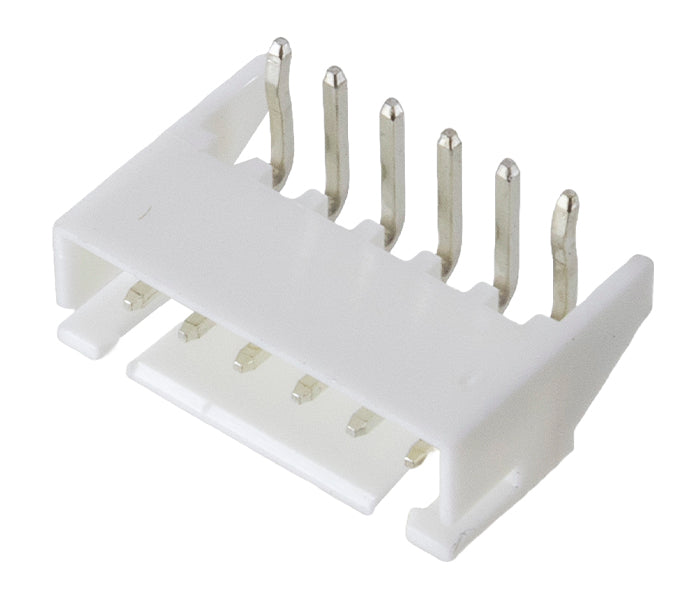

| PEMN1-06 | 6 Vias / Macho / PCI 90° |

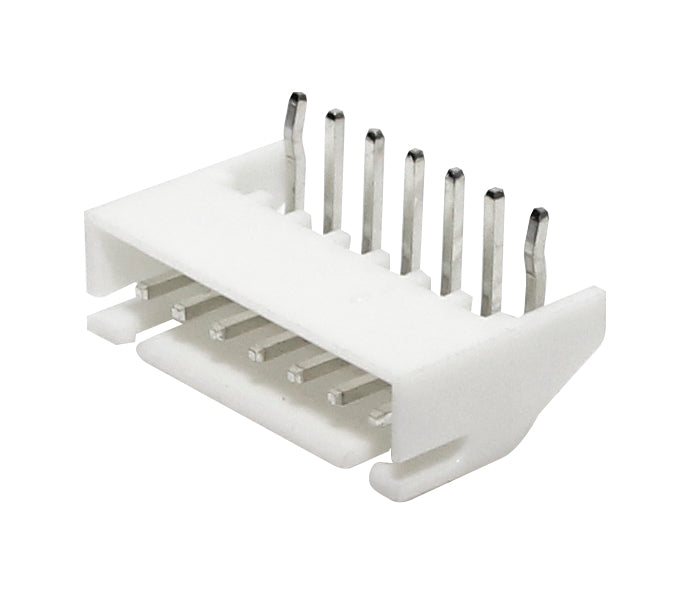

| PEMN1-07 | 7 Vias / Macho / PCI 90° |

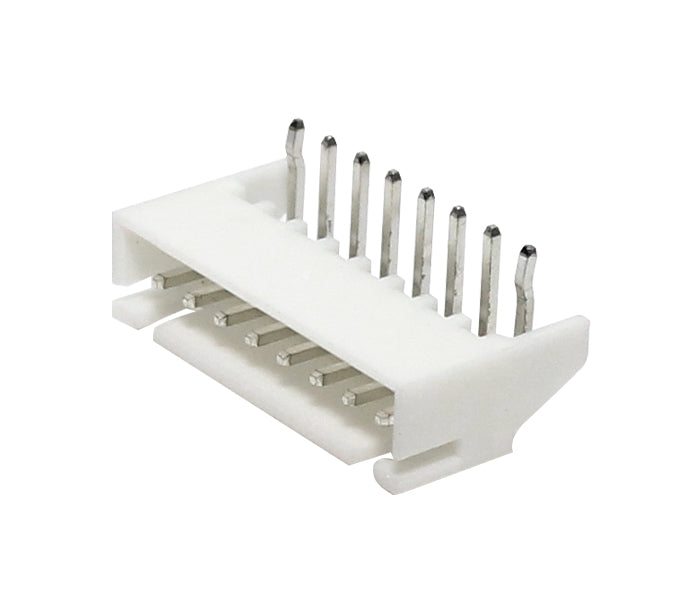

| PEMN1-08 | 8 Vias / Macho / PCI 90° |

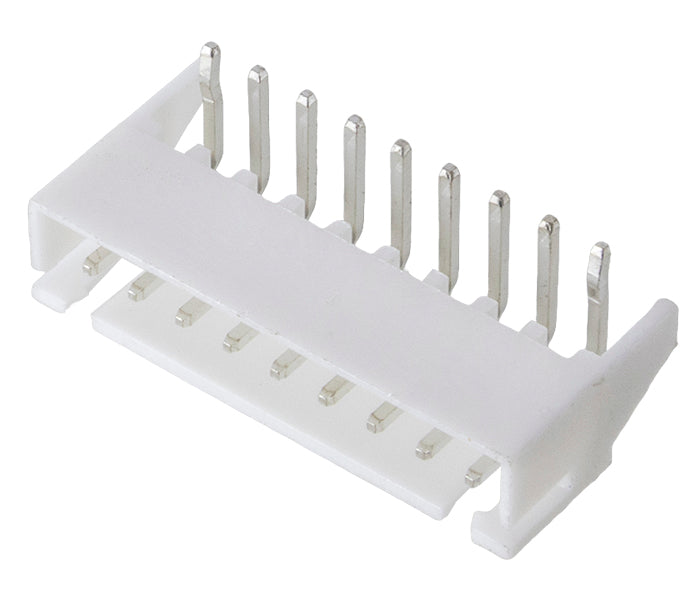

| PEMN1-09 | 9 Vias / Macho / PCI 90° |

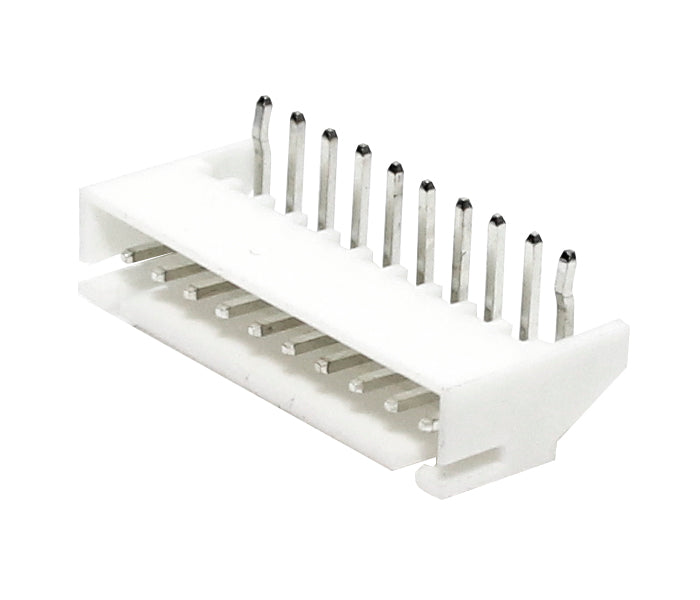

| PEMN1-10 | 10 Vias / Macho / PCI 90° |

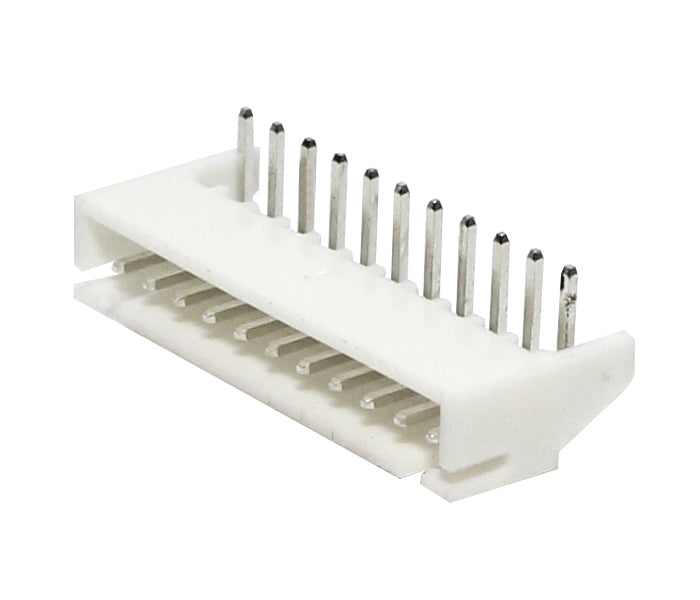

| PEMN1-11 | 11 Vias / Macho / PCI 90° |

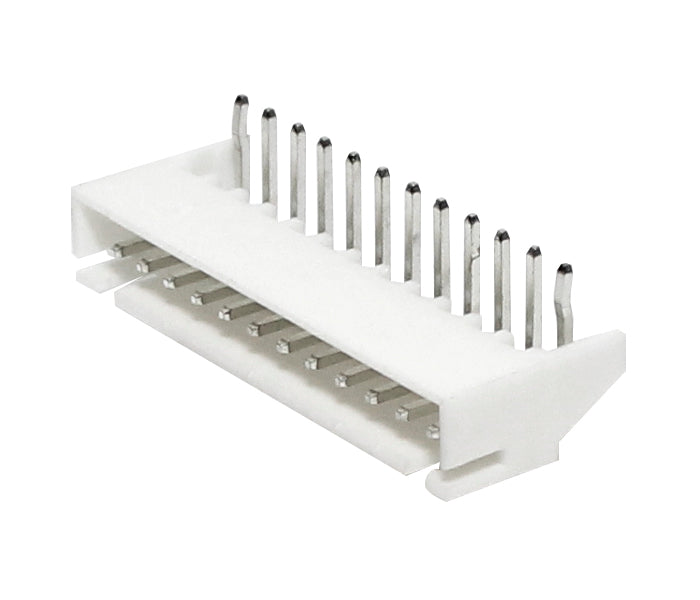

| PEMN1-12 | 12 Vias / Macho / PCI 90° |

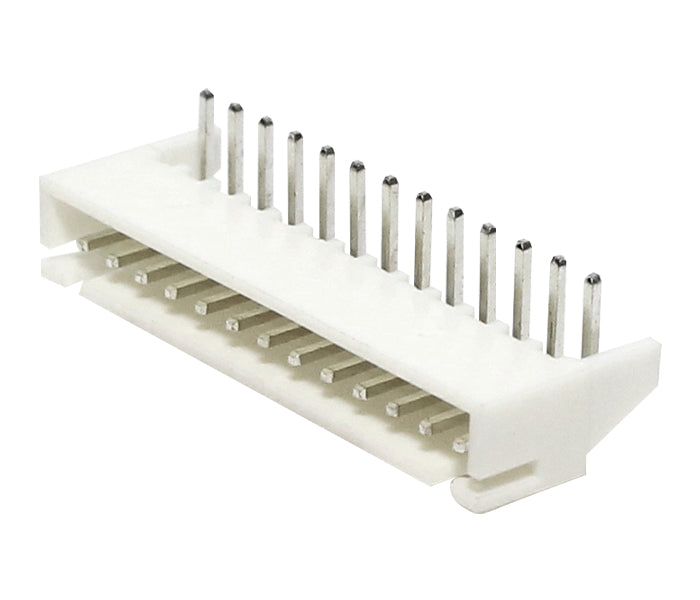

| PEMN1-13 | 13 Vias / Macho / PCI 90° |
| PEMN1-14 | 14 Vias / Macho / PCI 90° |

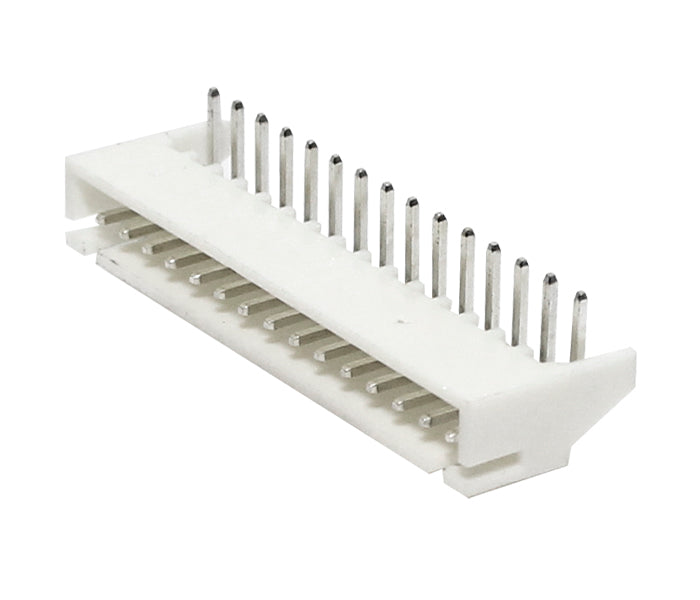

| PEMN1-15 | 15 Vias / Macho / PCI 90° |
Especificações Gerais
Especificações Gerais
| Corrente máxima | 3A (PEMC1/PEMN1) e 2,5A (PEF1) |
| Tensão máxima | 250VCA/VCC |
| Resistência de contato inicial máx. | 10mΩ |
| Resistência de isolação mín. | 1000MΩ (a/at 500VCC/VDC) |
| Rigidez dielétrica | 800VCA/VAC (1 minuto) |
| Temperatura de operação | -25 ~ 85°C |
| Material do isolador | PA66 UL94V-0 |
| Material dos terminais dos conectores de PCI | Latão estanhado |
| Material do terminal de crimpar | Latão estanhado |
| Bitola aplicável de cabo para o terminal de crimpar | 28 ~ 22 AWG (0,08mm² ~ 0,30mm²) |
