Soquete PLCC
CÓD: PLCC-20
Descrição
Descrição
O soquete PLCC é projetado para montagem em placas de circuito impresso com tecnologia PTH. Disponível em diversas configurações de vias, oferece flexibilidade para diferentes encapsulamentos de CI. Com excelente isolamento e baixa resistência de contato, garante desempenho confiável em aplicações eletrônicas.
- Disponível em versões de 20 a 84 vias
- Corrente máxima de 1A e tensão de até 50V
- Isolador em PBT+30% GF UL94V-0
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

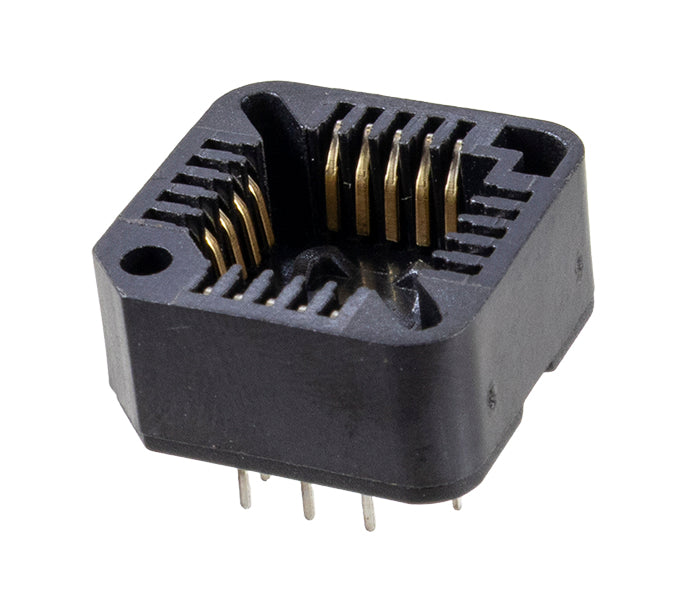

| PLCC-20 | 20 Vias / Dourado |

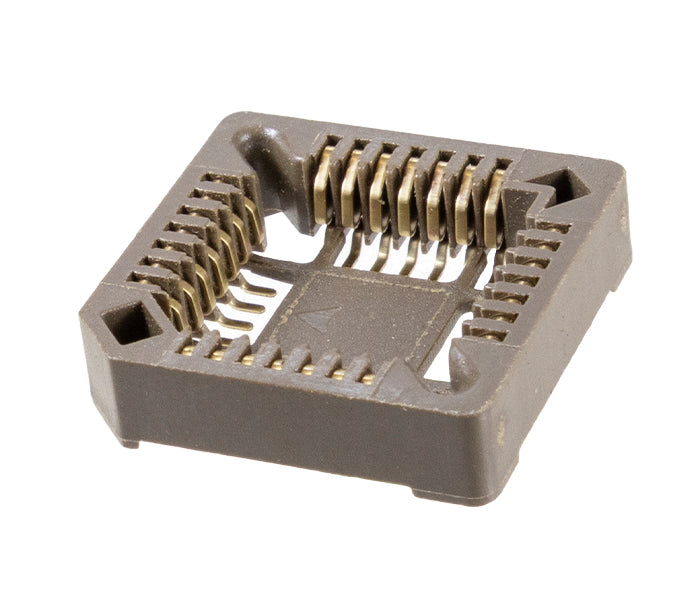

| PLCC-28-S-G | 28 Vias / Dourado SMD |

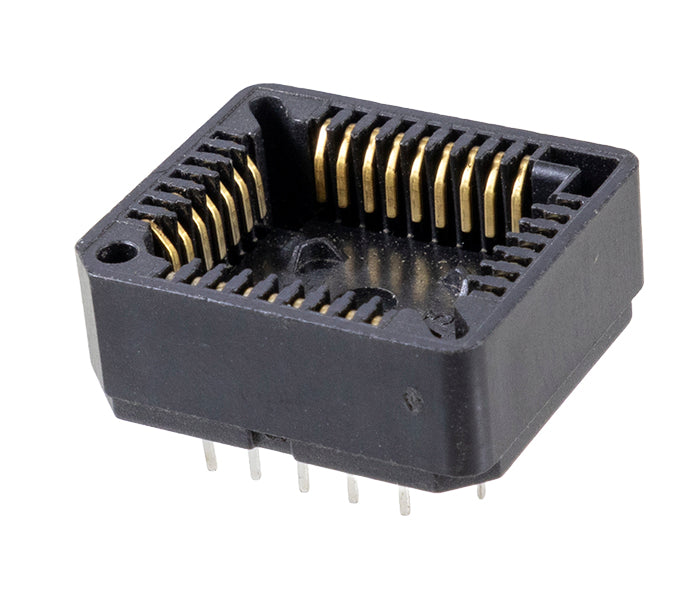

| PLCC-32 | 32 Vias / Dourado |

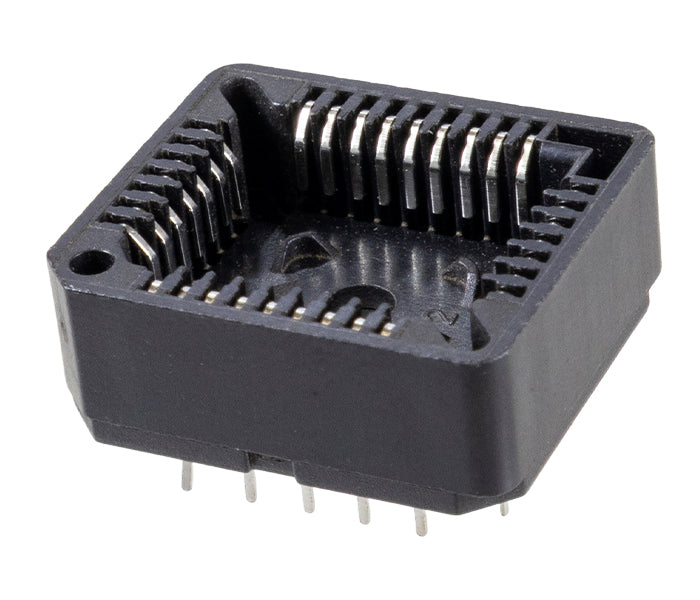

| PLCC-32E | 32 Vias / Estanho |

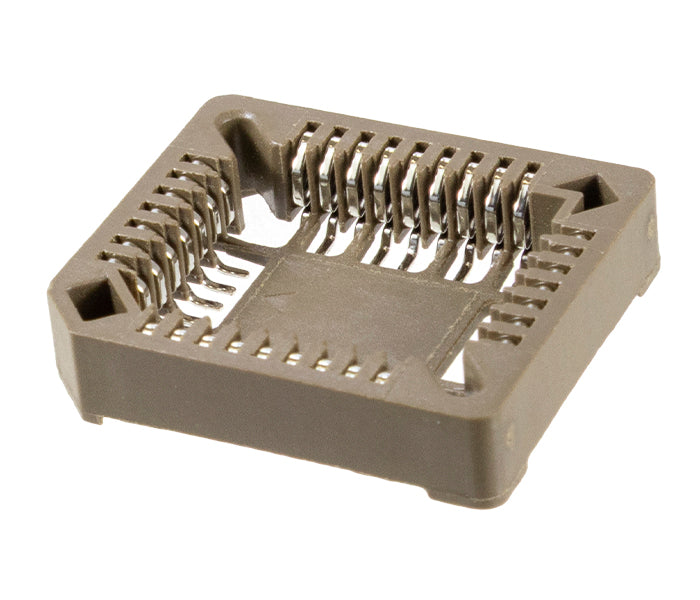

| PLCC-32-S | 32 Vias / Estanho SMD |

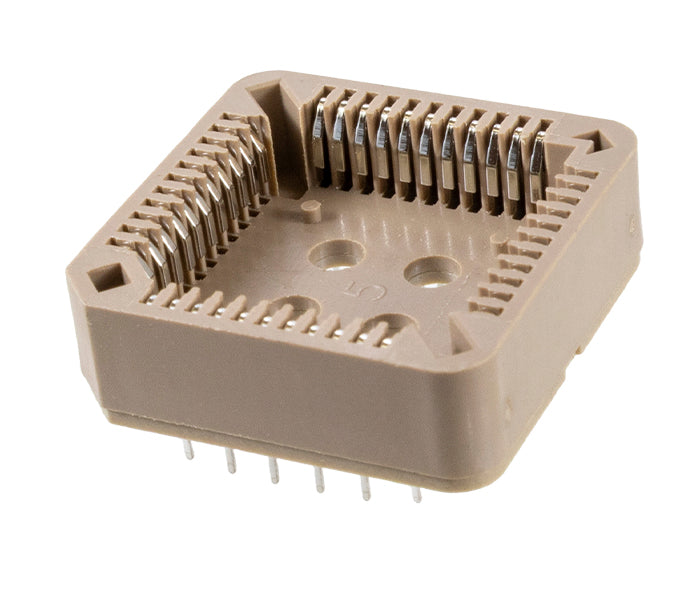

| PLCC-44E | 44 Vias / Estanho |

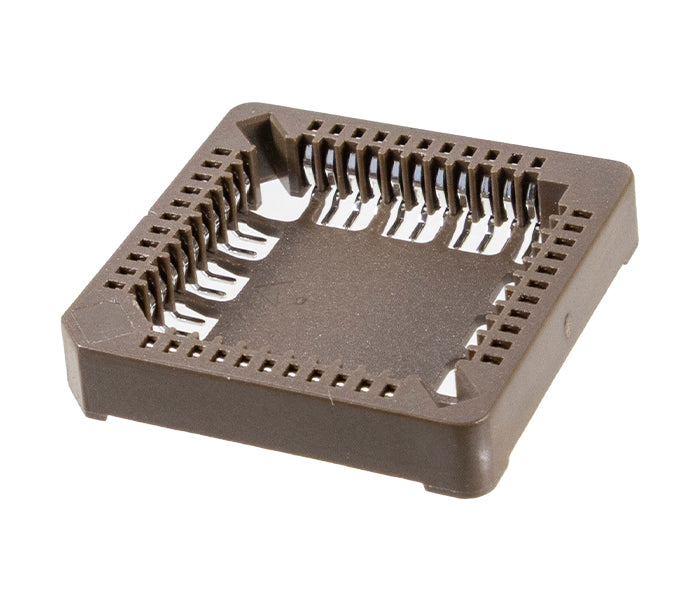

| PLCC-44-S | 44 Vias / Estanho SMD |

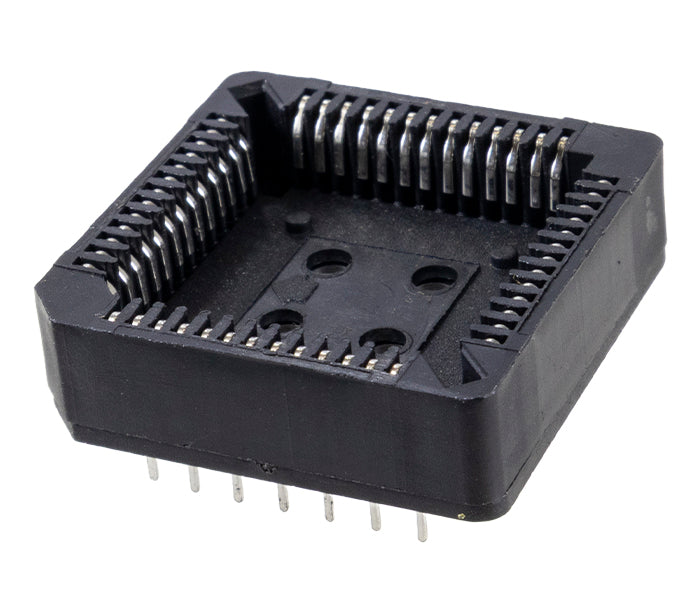

| PLCC-52E | 52 Vias / Estanho |

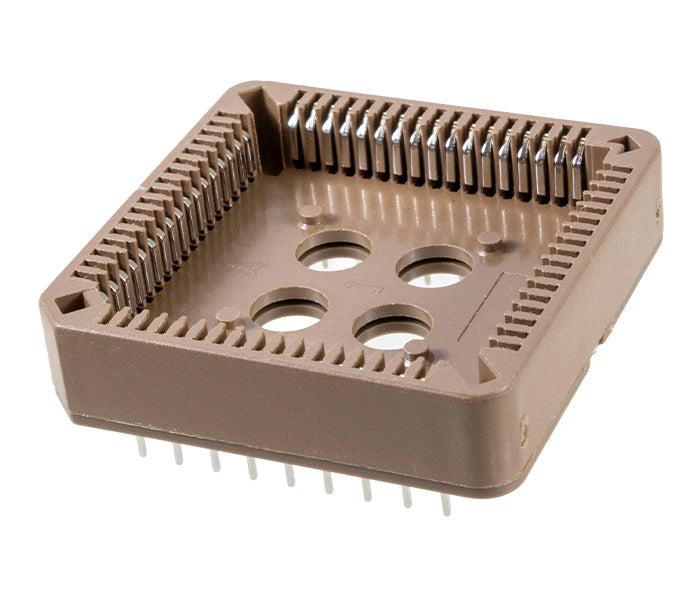

| PLCC-68E | 68 Vias / Estanho |
| PLCC-68-S-G | 68 Vias / Dourado SMD |

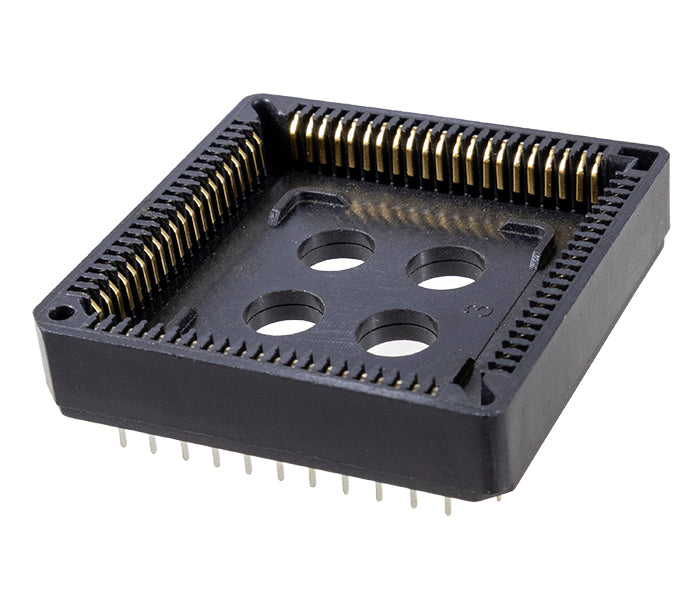

| PLCC-84 | 84 Vias / Dourado |

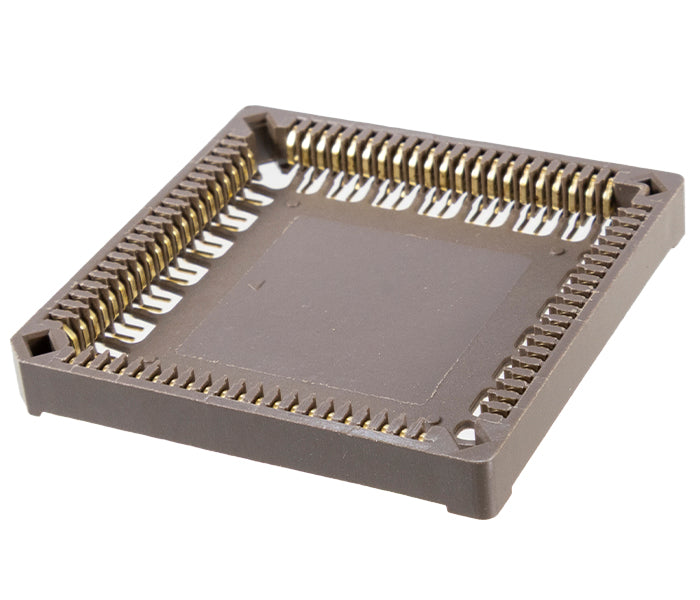

| PLCC-84-S-G | 84 Vias / Dourado SMD |
Especificações Gerais
Especificações Gerais
| Corrente máxima | 3A |
| Resistência de contato inicial máx. | 5mΩ |
| Resistência de isolação mín. | 1000MΩ |
| Rigidez dielétrica | 500VCA/VAC (1 minuto) |
| Tensão de operação | 60VCA-VCC |
| Temperatura de operação | -55°C ~ +105°C |
| Material do isolador | PPS UL94V-0 |
| Material dos contatos (mola interna de 4 dedos) | Cobre berílio |
| Terminais | Latão estanhado |
