Relés de Estado Sólido TZD

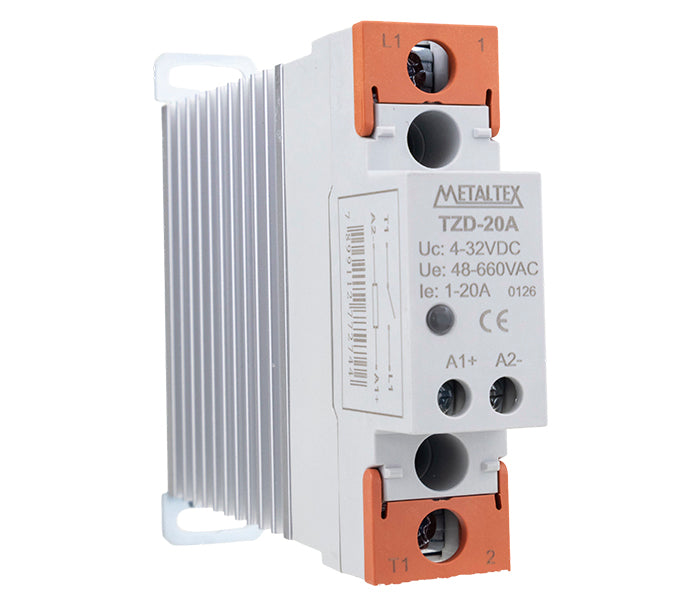

CÓD: TZD-20A

Descrição

O relé de estado sólido (SSR) da Metaltex oferece comutação eletrônica confiável e silenciosa para cargas CA, garantindo maior vida útil e alto desempenho em aplicações industriais. Com tecnologia de cruzamento por zero, saída em duplo SCR, optoisolamento de 4.000 V e dissipador de calor integrado, proporciona acionamento seguro, baixa interferência elétrica e excelente eficiência térmica. Seu design compacto permite instalação em trilho DIN ou por parafusos, facilitando a integração em painéis elétricos.

Comutação no zero-cross
Saída dupla SCR
Optoisolamento: 4000 V (Entrada para Saída)
Dissipador integrado de perfil estreito

Selecione as opções abaixo

Lista de códigos

Código	Descrição
TZD-20A	20A

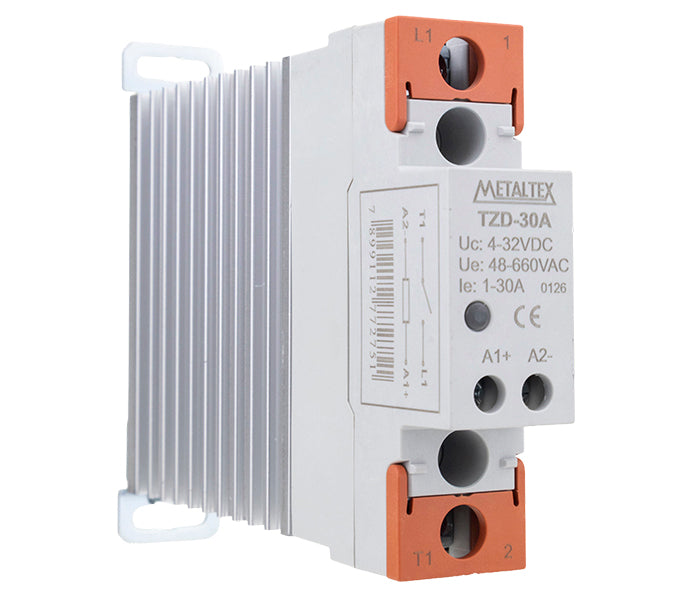

TZD-30A	30A

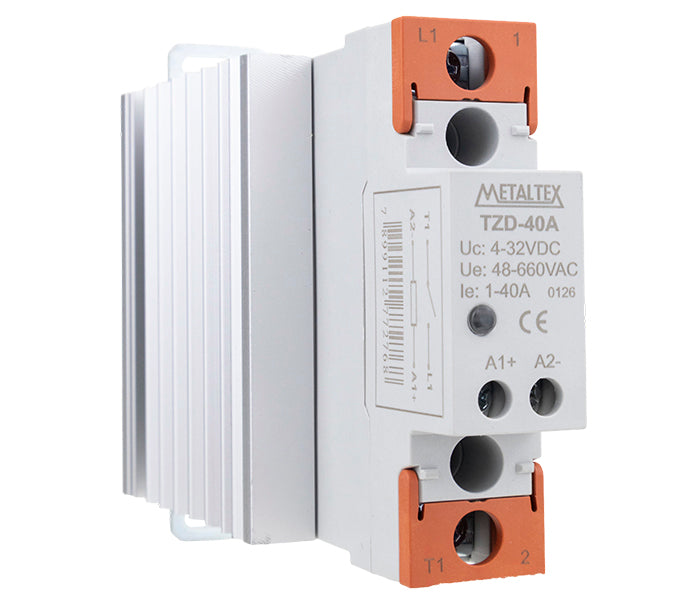

TZD-40A	40A

Especificações Gerais

Especificações gerais (Ta= 25 °C)
Rigidez dielétrica	Entrada - saída	≥ 4000 VCA (50/60 Hz)
	Entrada - carcaça	≥ 2500 VCA (50/60 Hz)
	Saída - carcaça	≥ 2500 VCA (50/60 Hz)
Resistência de isolamento (mín.)	1000 MΩ @ 500 VCC
Capacitância de acoplamento	≤ 8 pF
