Conector SP Placa-Cabo 2,50mm
CÓD: SPF1-02
Descrição
Descrição
O conector placa-cabo da linha SP é projetado para interligar cabos e placas de circuito impresso com segurança e eficiência. Disponível em múltiplas configurações de contatos, adapta-se a diferentes projetos eletrônicos. Com capacidade de até 3A e 250V, garante estabilidade elétrica em aplicações de baixa potência.
- Disponível em versões de 2 a 15 vias
- Corrente máxima de 3A e tensão de até 250V
- Fêmea ou macho
- Com montagem em PCI a 90° ou 180°
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

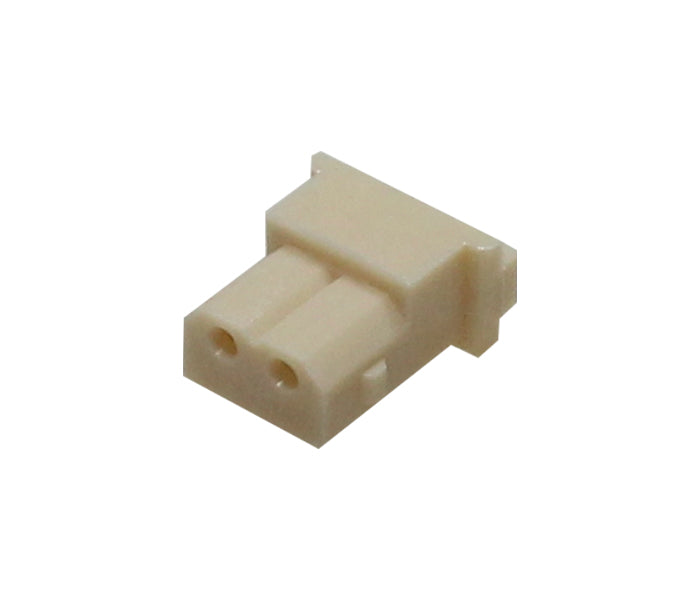

| SPF1-02 | 2 Vias / Fêmea / Alojamento |

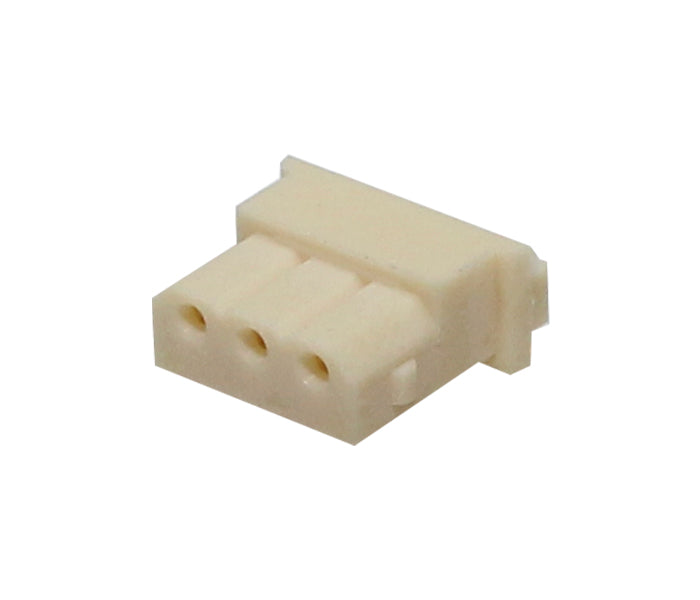

| SPF1-03 | 3 Vias / Fêmea / Alojamento |

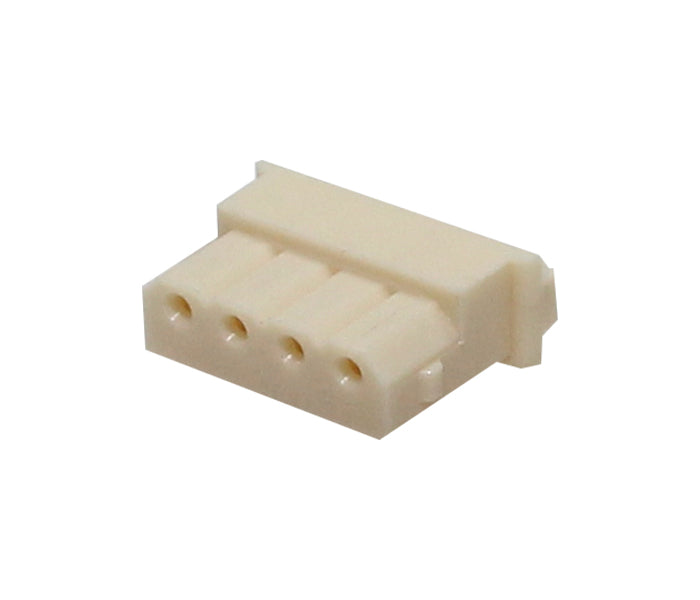

| SPF1-04 | 4 Vias / Fêmea / Alojamento |

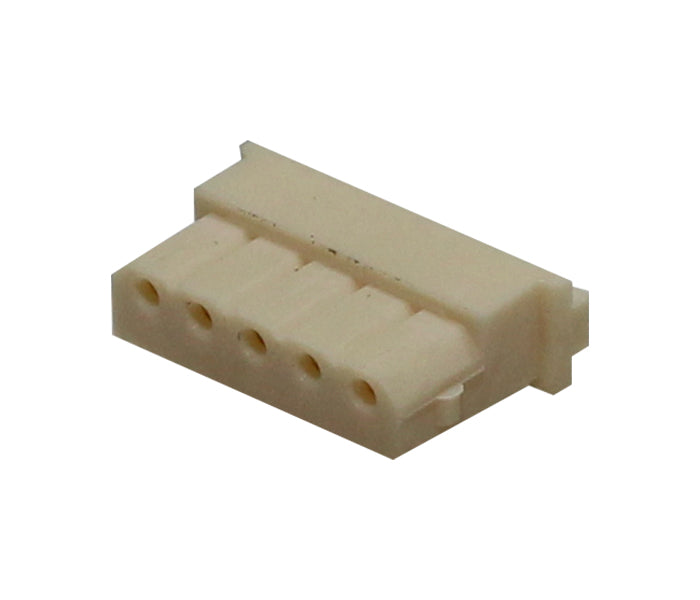

| SPF1-05 | 5 Vias / Fêmea / Alojamento |

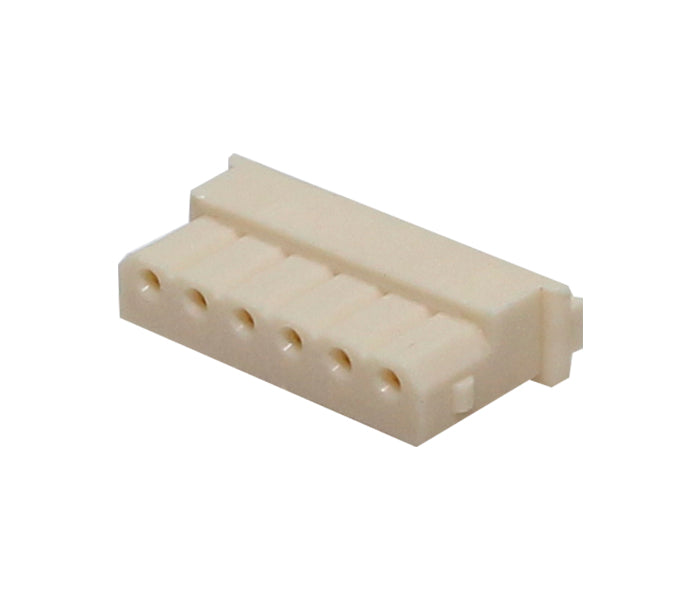

| SPF1-06 | 6 Vias / Fêmea / Alojamento |

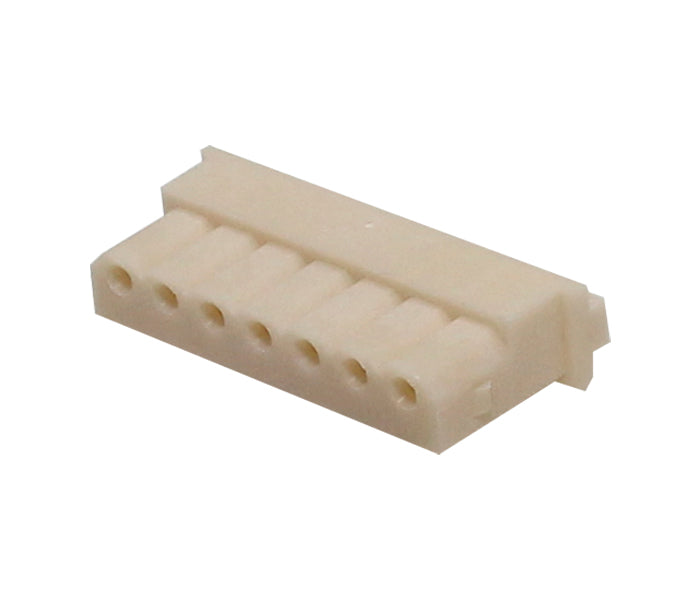

| SPF1-07 | 7 Vias / Fêmea / Alojamento |

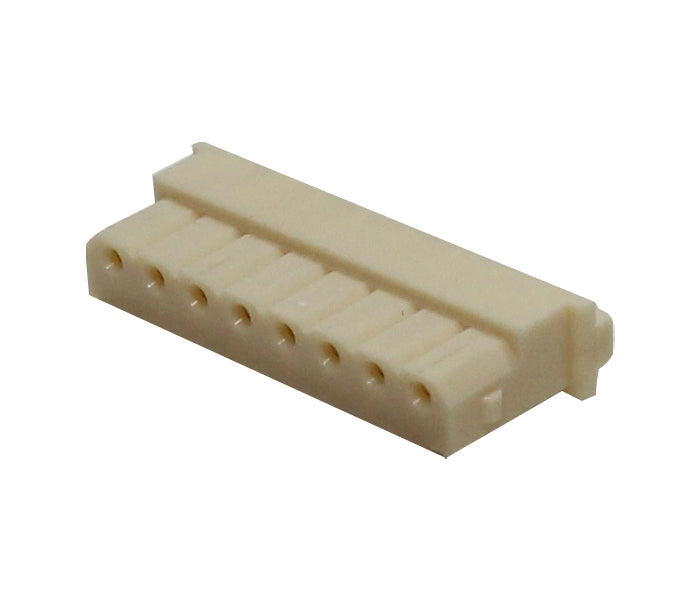

| SPF1-08 | 8 Vias / Fêmea / Alojamento |

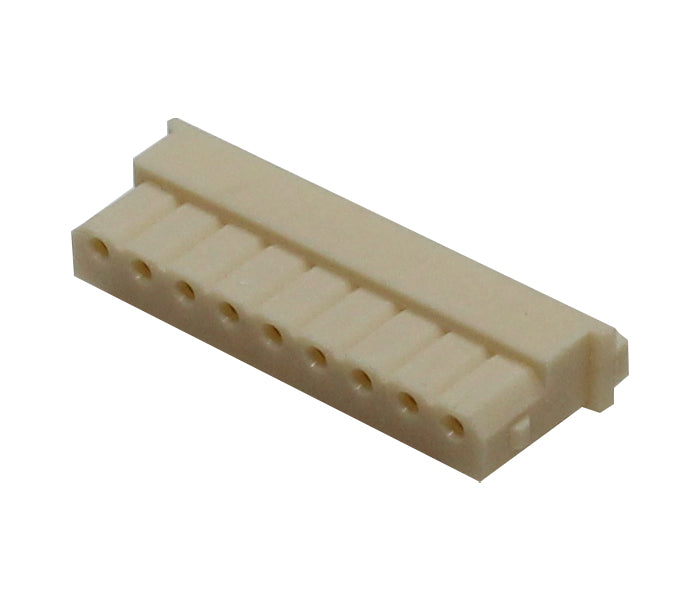

| SPF1-09 | 9 Vias / Fêmea / Alojamento |

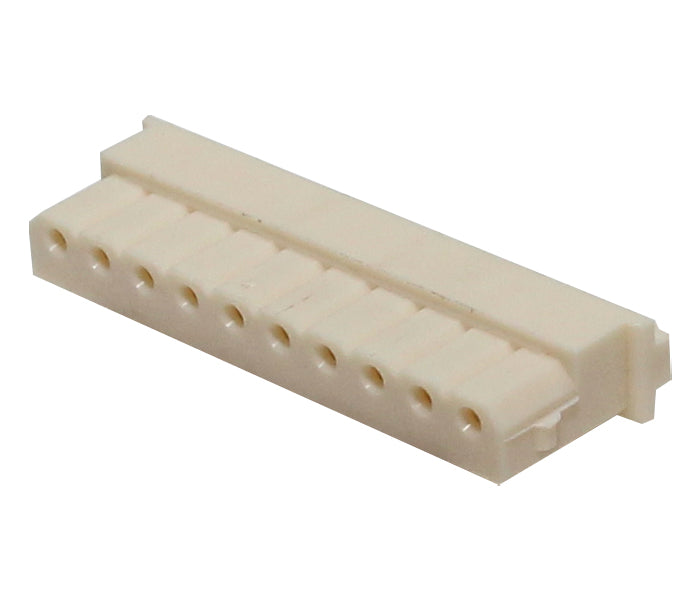

| SPF1-10 | 10 Vias / Fêmea / Alojamento |

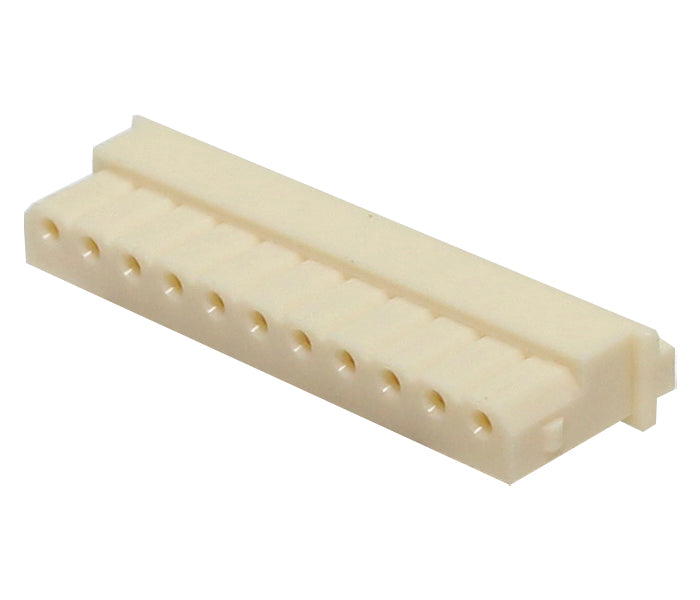

| SPF1-11 | 11 Vias / Fêmea / Alojamento |

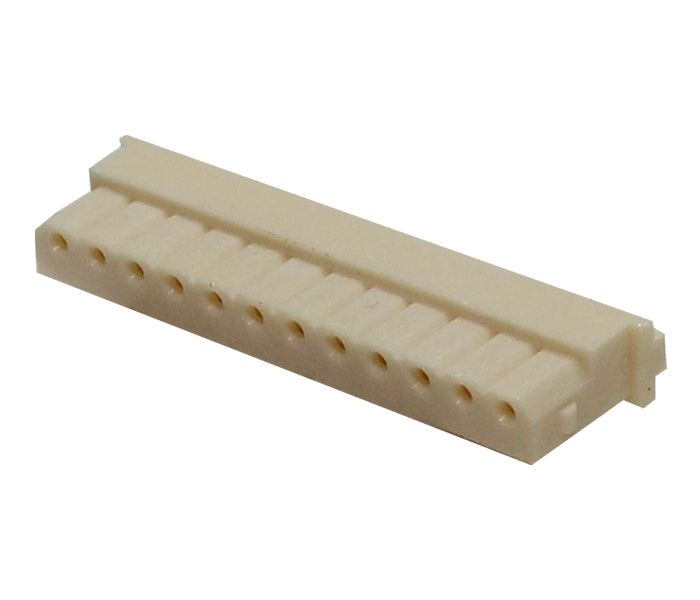

| SPF1-12 | 12 Vias / Fêmea / Alojamento |

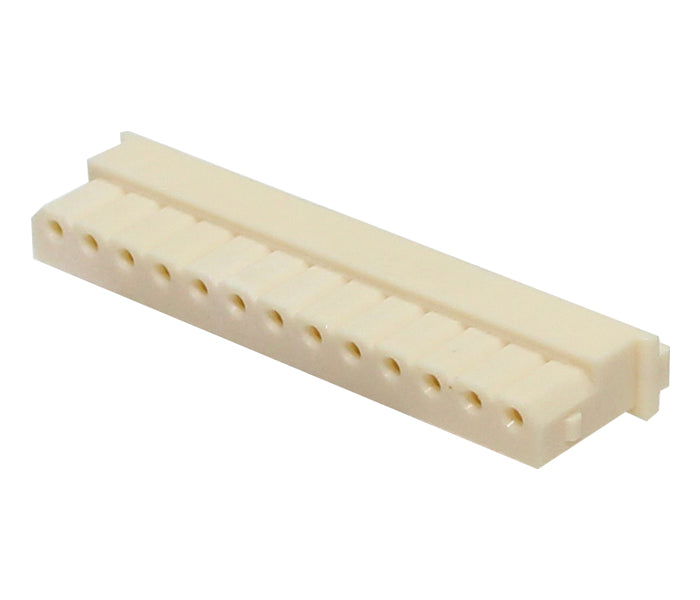

| SPF1-13 | 13 Vias / Fêmea / Alojamento |

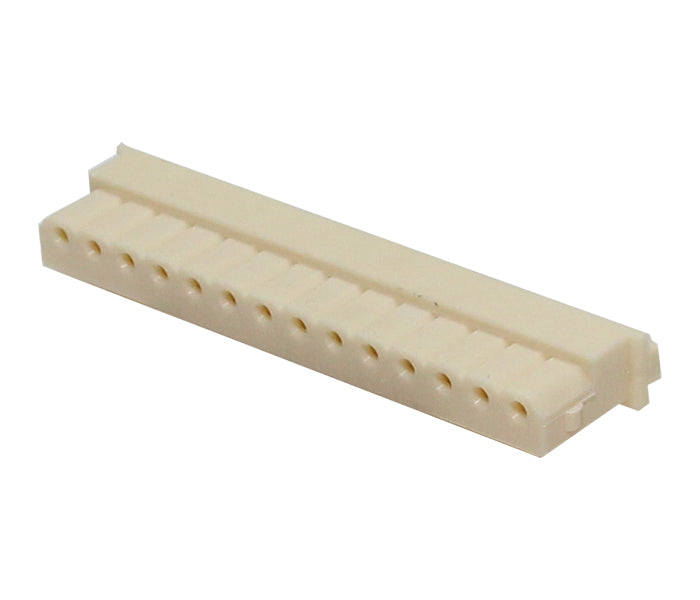

| SPF1-14 | 14 Vias / Fêmea / Alojamento |

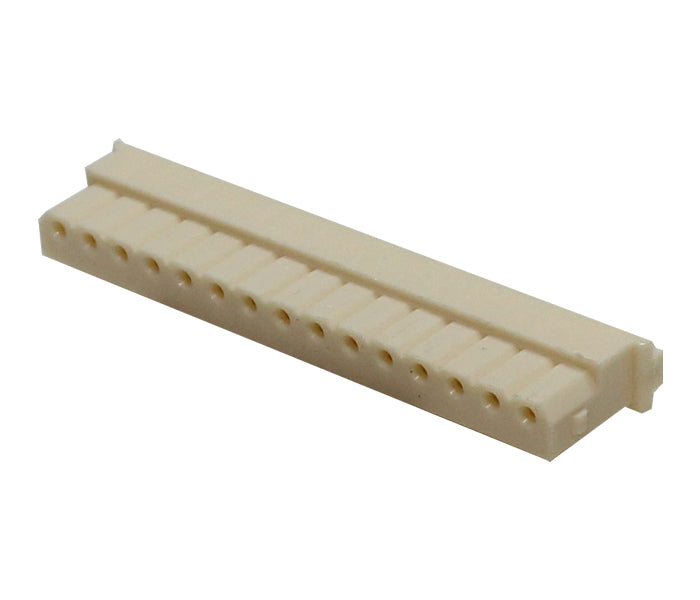

| SPF1-15 | 15 Vias / Fêmea / Alojamento |

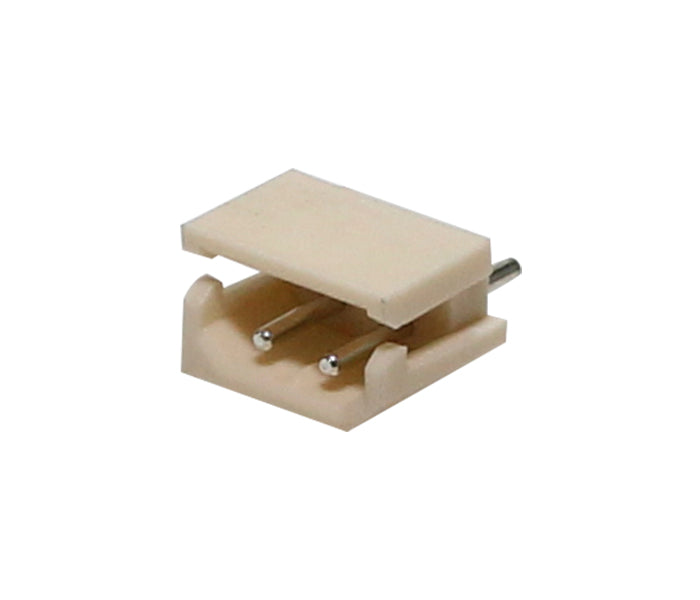

| SPMC1-02 | 2 Vias / Macho / PCI 180° |

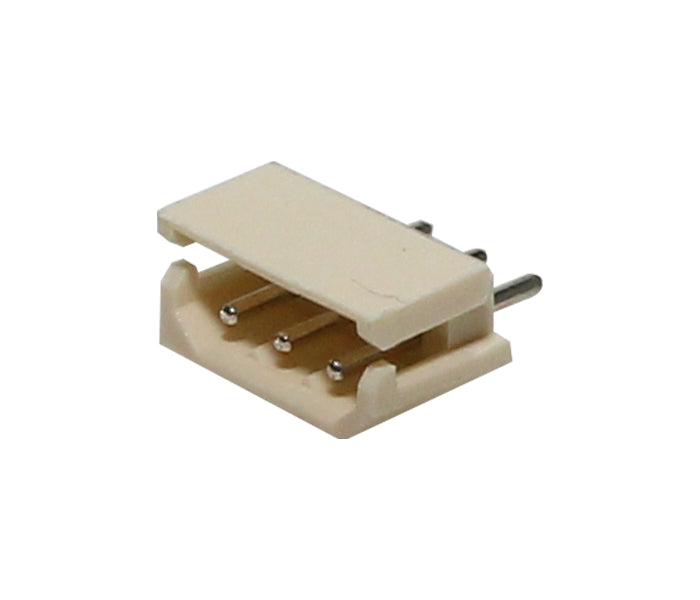

| SPMC1-03 | 3 Vias / Macho / PCI 180° |

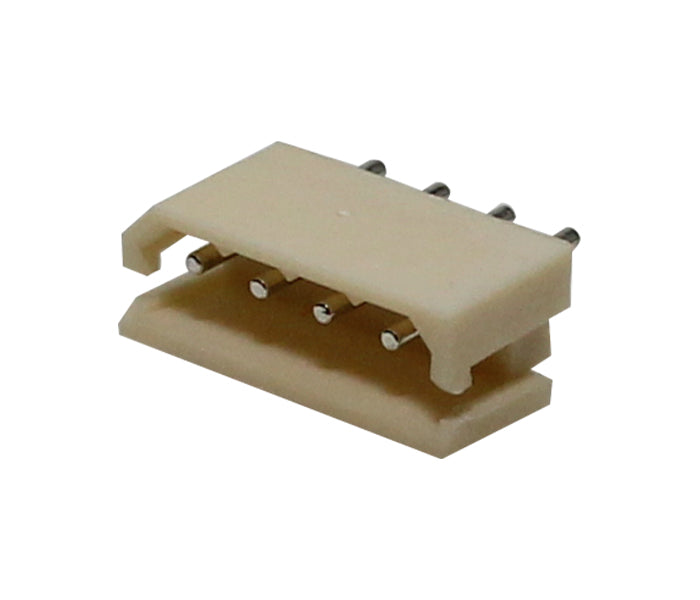

| SPMC1-04 | 4 Vias / Macho / PCI 180° |
| SPMC1-05 | 5 Vias / Macho / PCI 180° |

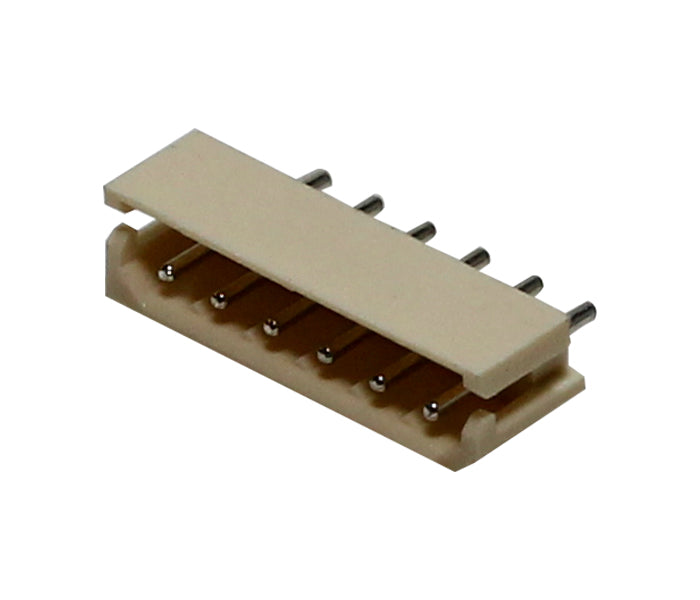

| SPMC1-06 | 6 Vias / Macho / PCI 180° |

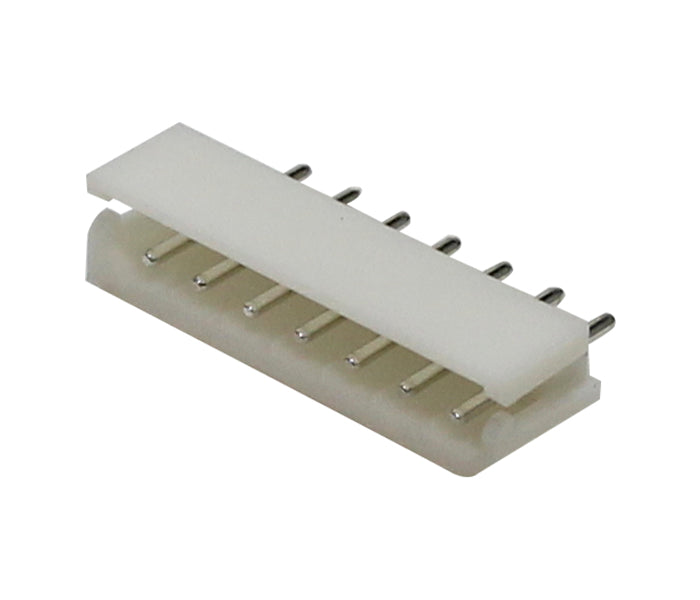

| SPMC1-07 | 7 Vias / Macho / PCI 180° |

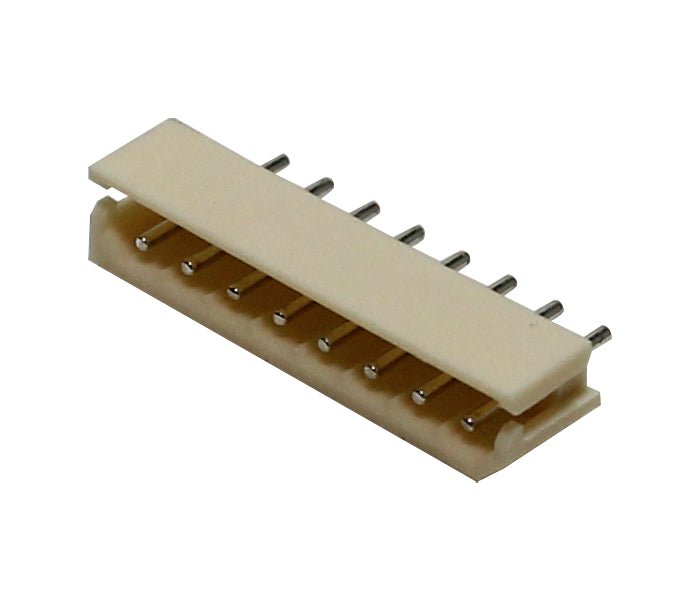

| SPMC1-08 | 8 Vias / Macho / PCI 180° |

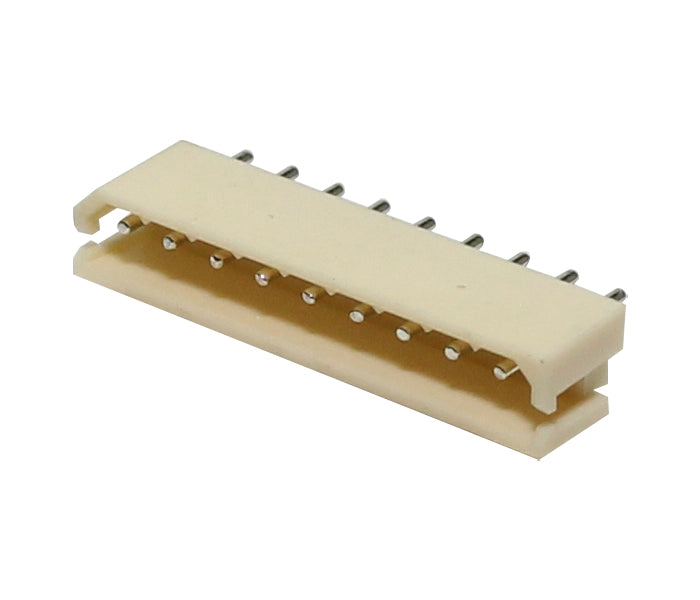

| SPMC1-09 | 9 Vias / Macho / PCI 180° |
| SPMC1-10 | 10 Vias / Macho / PCI 180° |

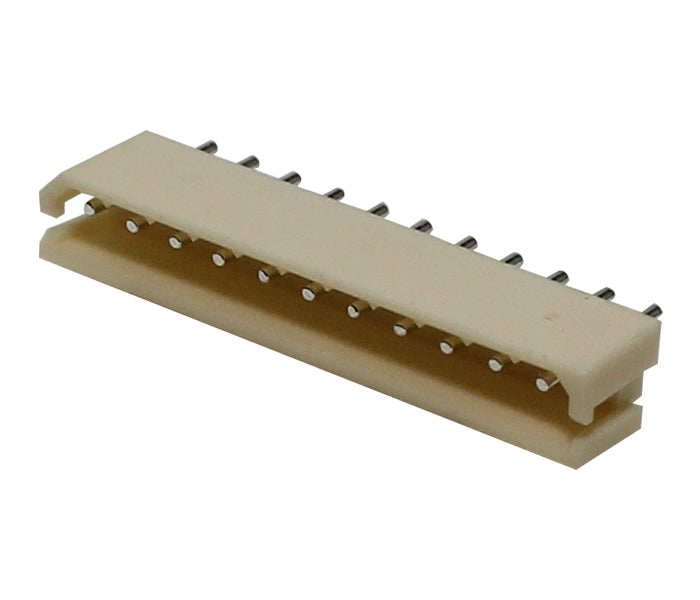

| SPMC1-11 | 11 Vias / Macho / PCI 180° |

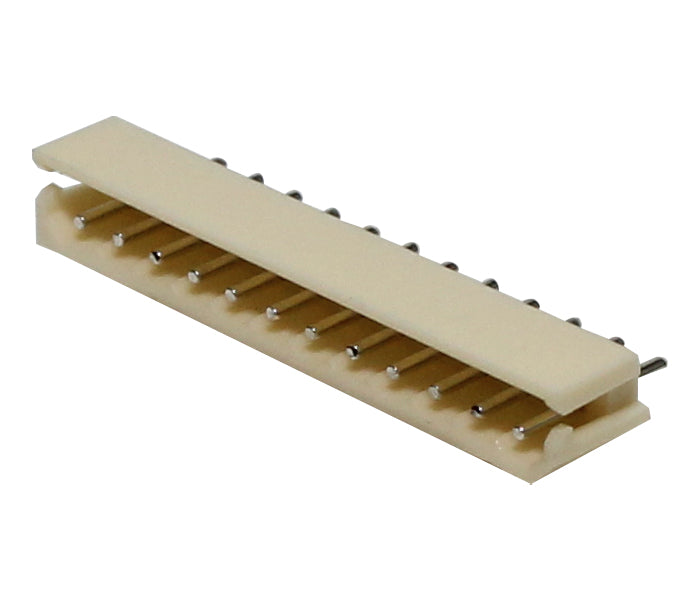

| SPMC1-12 | 12 Vias / Macho / PCI 180° |

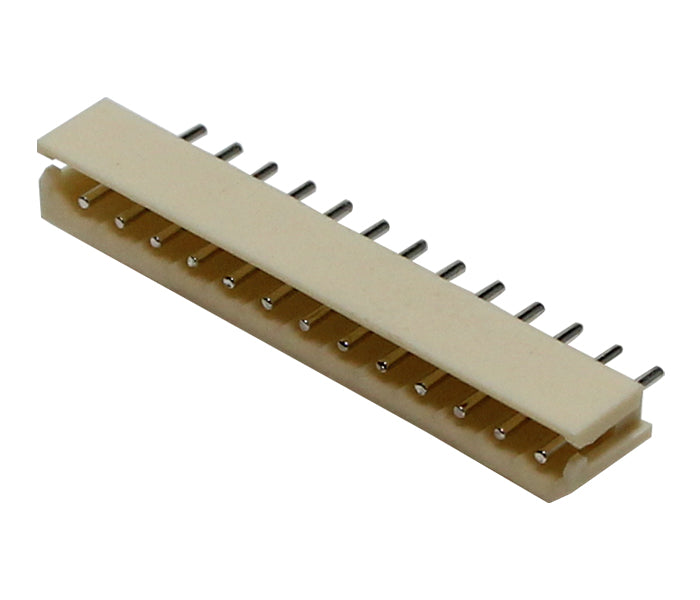

| SPMC1-13 | 13 Vias / Macho / PCI 180° |

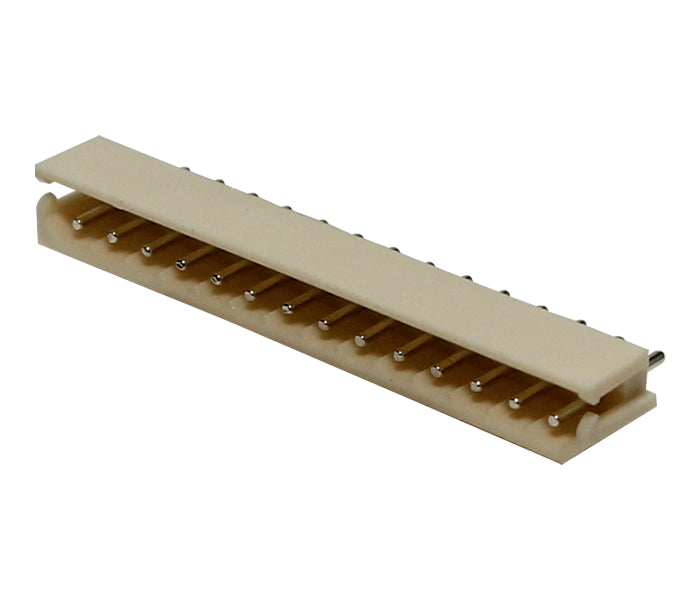

| SPMC1-14 | 14 Vias / Macho / PCI 180° |

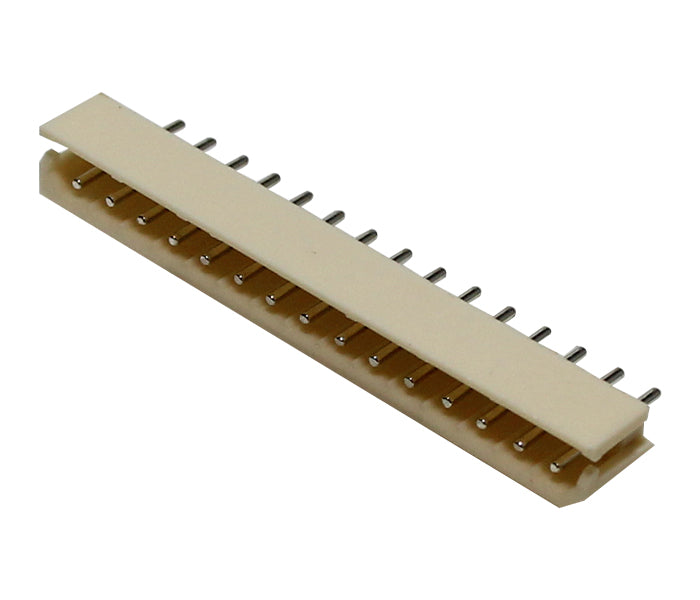

| SPMC1-15 | 15 Vias / Macho / PCI 180° |

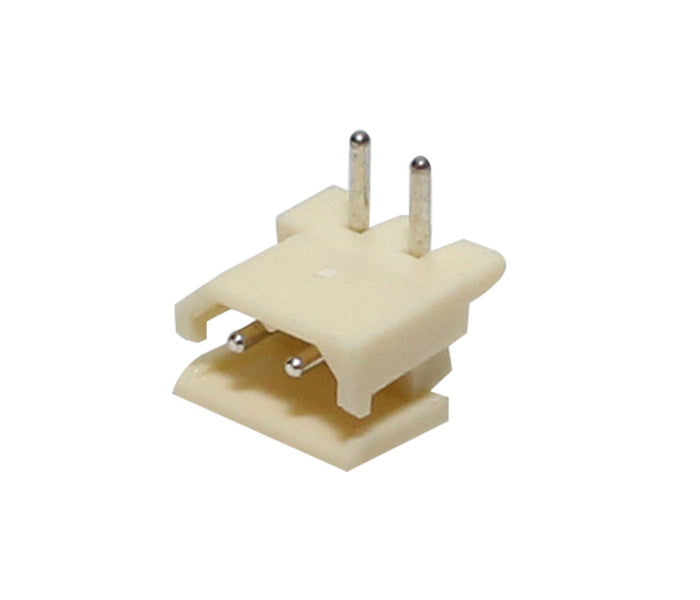

| SPMN1-02 | 2 Vias / Macho / PCI 90° |

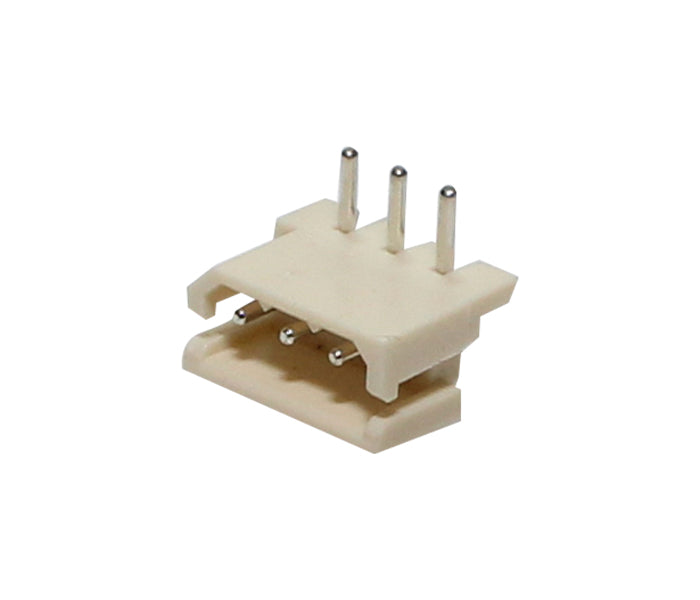

| SPMN1-03 | 3 Vias / Macho / PCI 90° |

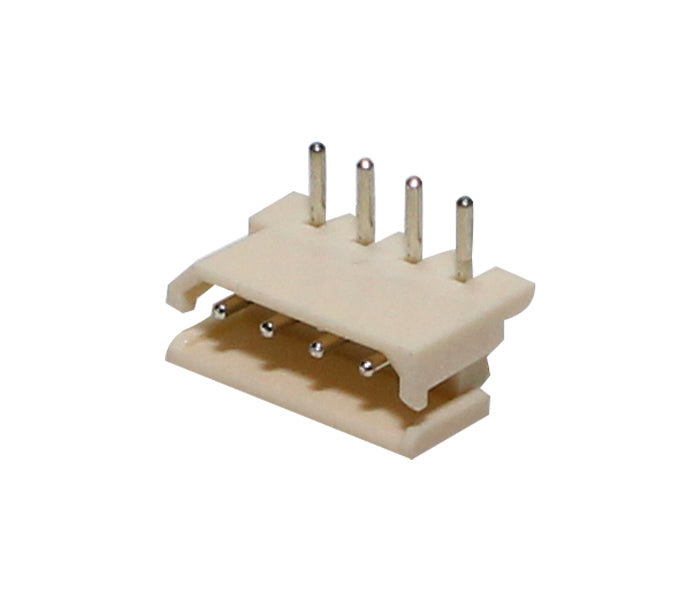

| SPMN1-04 | 4 Vias / Macho / PCI 90° |

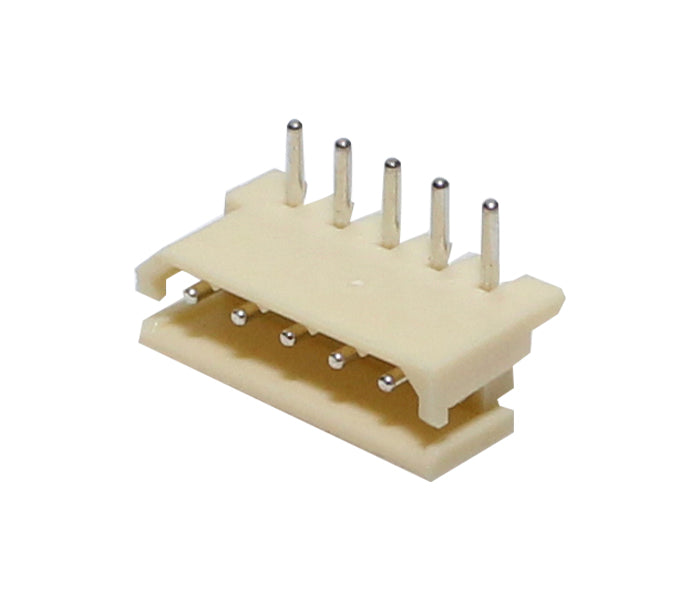

| SPMN1-05 | 5 Vias / Macho / PCI 90° |

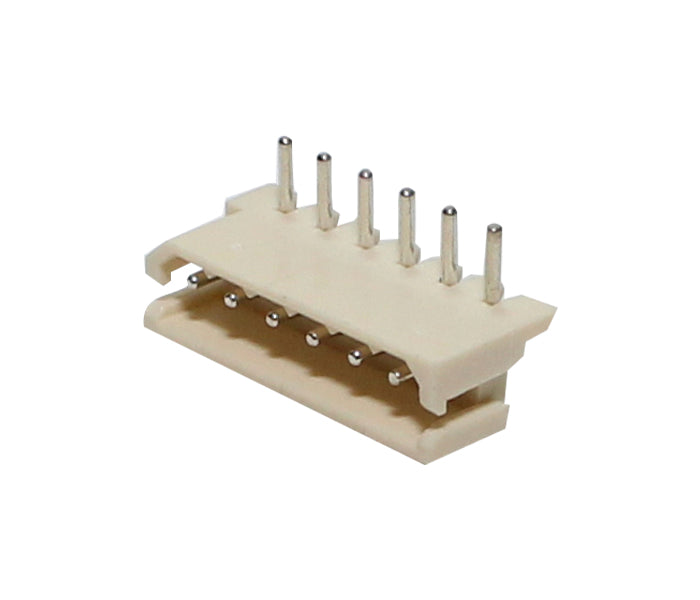

| SPMN1-06 | 6 Vias / Macho / PCI 90° |

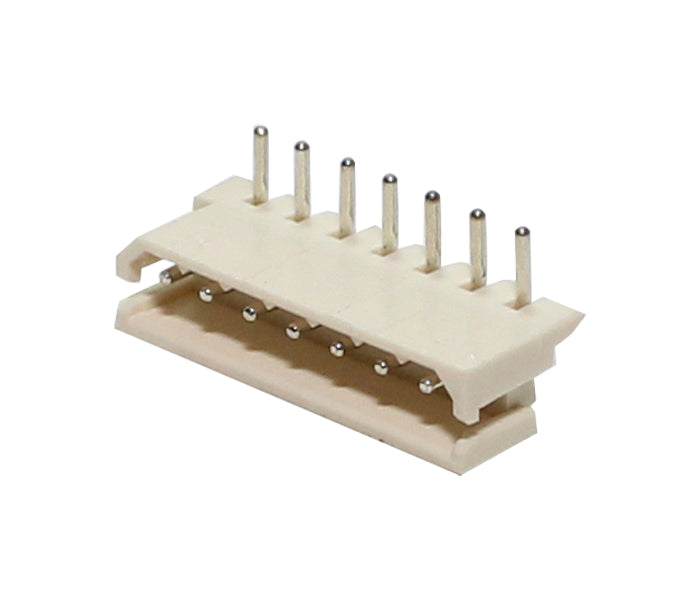

| SPMN1-07 | 7 Vias / Macho / PCI 90° |

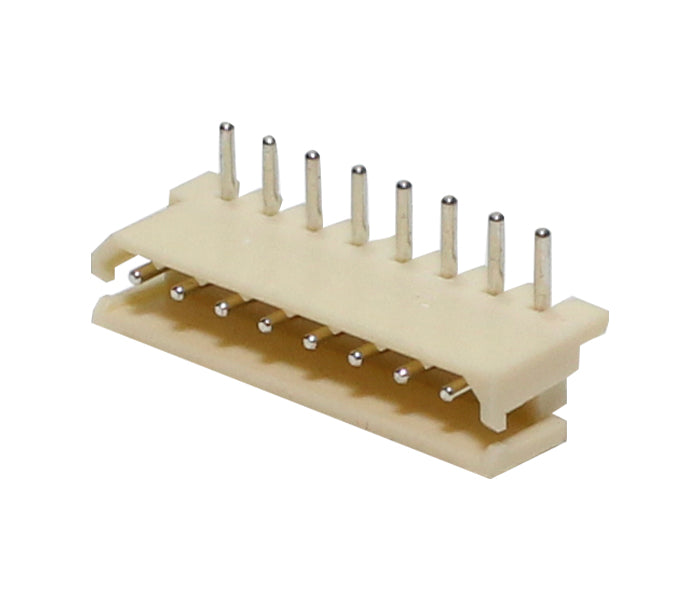

| SPMN1-08 | 8 Vias / Macho / PCI 90° |

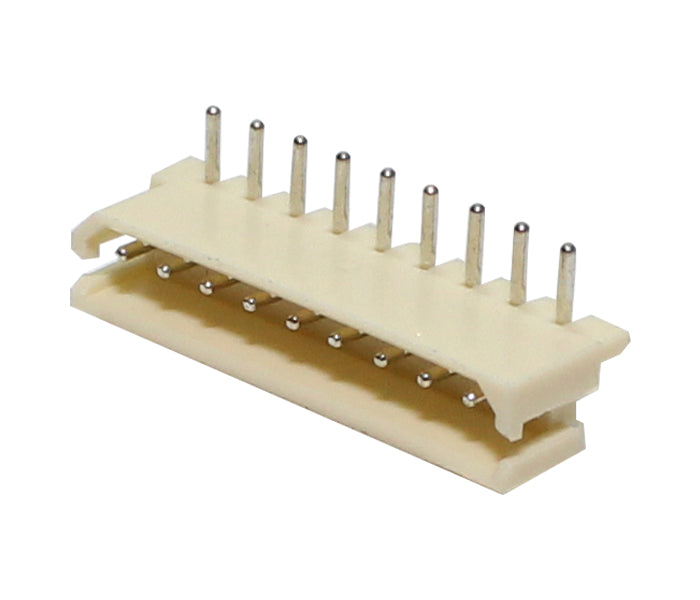

| SPMN1-09 | 9 Vias / Macho / PCI 90° |
| SPMN1-10 | 10 Vias / Macho / PCI 90° |

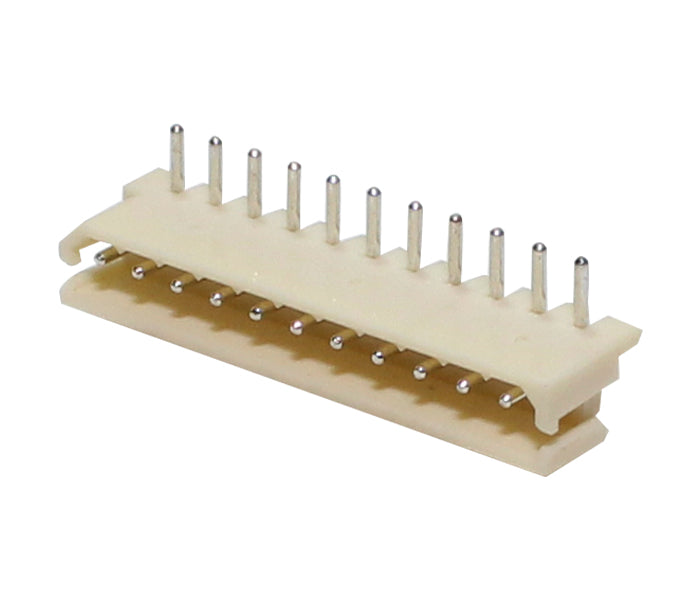

| SPMN1-11 | 11 Vias / Macho / PCI 90° |

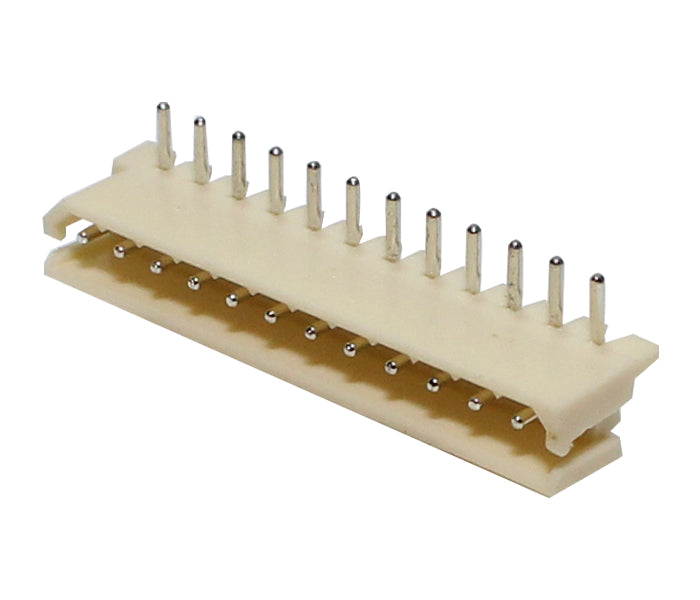

| SPMN1-12 | 12 Vias / Macho / PCI 90° |
| SPMN1-13 | 13 Vias / Macho / PCI 90° |

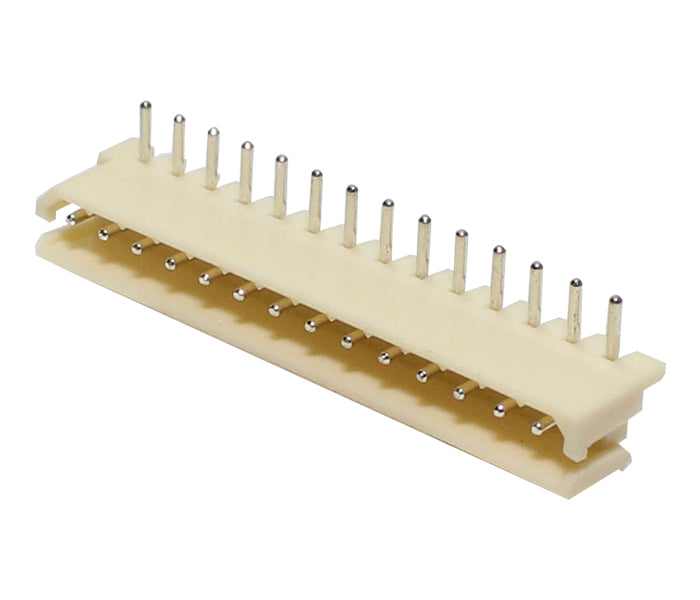

| SPMN1-14 | 14 Vias / Macho / PCI 90° |

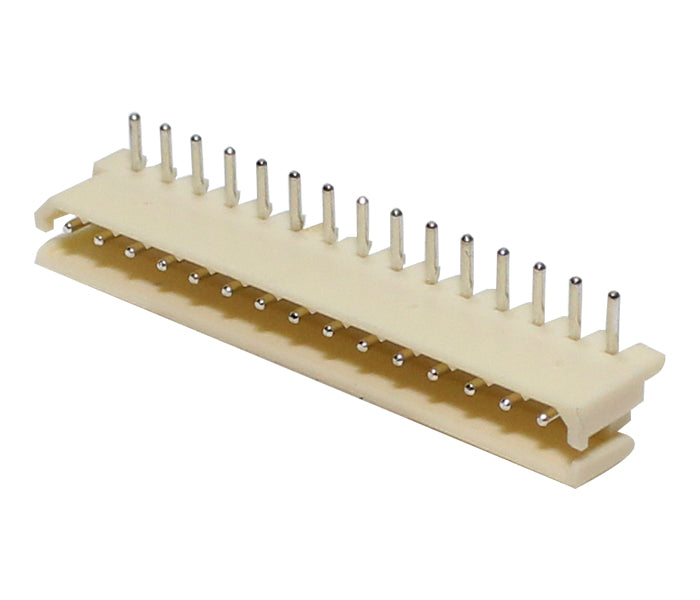

| SPMN1-15 | 15 Vias / Macho / PCI 90° |
Especificações Gerais
Especificações Gerais
| Capacidade do contato | 3A |
| Tensão de operação máx. | 250VCA ou VCC |
| Resistência de contato inicial máx. | 20mΩ |
| Resistência de isolação | 1000MΩ min. (500VCC/VDC) |
| Rigidez dielétrica | 800VCA (1 minuto) |
| Temperatura de operação | -25 ~ 85°C |
| Material do isolador | PA66 UL94V-0 |
| Material dos terminais dos conectores de PCI | Latão estanhado |
| Material do terminal de crimpar | Bronze fosforoso, estanhado |
| Bitola aplicável de cabo para o terminal de crimpar | 28 ~ 22 AWG (0,08mm² ~ 0,30mm²) |
