Chave Fim de Curso TM1
CÓD: TM1303
Descrição
Descrição
A linha TM de chaves de fim de curso é composta por dispositivos compactos e precisos, desenvolvidos para detecção de posição e acionamento em sistemas industriais. Com diversas opções de atuadores e excelente custo-benefício, são ideais para aplicações que exigem confiabilidade e simplicidade.
- Contatos com capacidade de até 15A para acionamento de cargas elétricas
- Alta precisão e resposta rápida para controle de posição
- Disponível com diversos tipos de atuadores para diferentes aplicações
- Certificação UL
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

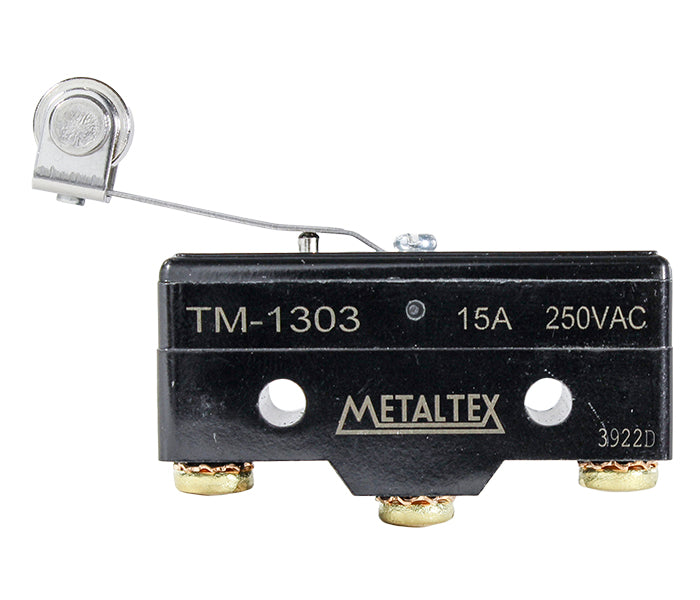

| TM1303 | Alavanca com Rolete |

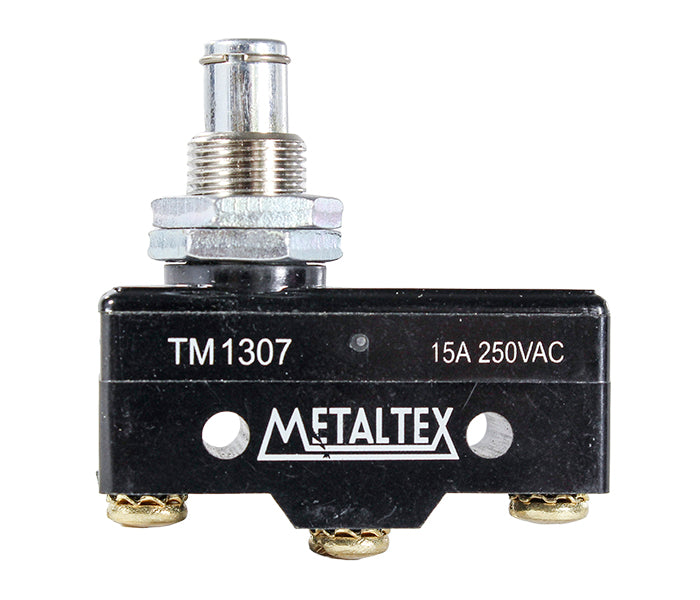

| TM1307 | Pino com Rosca |
Especificações Gerais
Especificações Gerais
| Resistência de contato | 15 mΩ máx. |
| Resistência de isolação | 100 MΩ mín. a 500 VCC |
| Capacidade dos contatos | 15A - 250VCA carga resistiva |
| Rigidez dielétrica | 1000 VCA - 1 minuto entre contatos 2000 VCA - 1 minuto entre terminais e corpo |
| Temperatura de operação | -25°C / +80°C |
| Vida mecânica | 20 x 106 operações mín. |
| Vida elétrica | 500.000 operações mín. |
| Frequência de operação - Mecânica | 240 operações/minuto |
| Frequência de operação - Elétrica | 20 operações/minuto |
| Arranjo do contato | 1 reversível |
| Terminais | Parafusos (terminais para solda e Faston sob consulta) |
