Chave Fim de Curso TZ3
CÓD: TZ3104
Descrição
Descrição
A linha TZ3 de chaves de fim de curso é composta por dispositivos eletromecânicos miniatura, projetados para detecção precisa de posição em aplicações industriais. Com corpo metálico robusto e cabo incorporado, são ideais para ambientes que exigem alta durabilidade e confiabilidade em espaços reduzidos.
- Design compacto (miniatura) com cabo incorporado para fácil instalação
- Corpo metálico de alta resistência
- Contato reversível (SPDT)
- Grau de proteção IP67
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| TZ3104 | Alavanca com Rolete |
| TZ3166 | Haste Flexível |

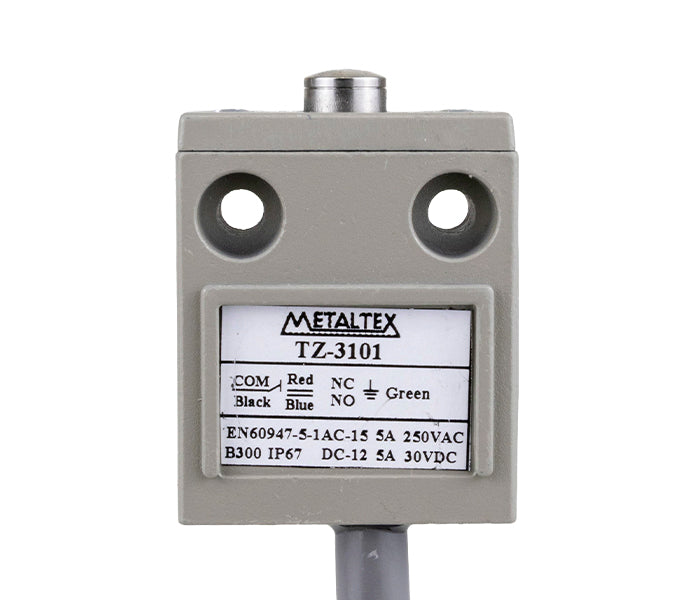

| TZ3101 | Pino |
| TZ3102 | Pino com Rolete |
| TZ3110 | Pino Cunha |
| TZ3103 | Rolete 90° |
| TZ3112 | Rolete Longo |
| TZ3113 | Rolete Longo 90° |
Especificações Gerais
Especificações Gerais
| Velocidade de operação | 1mm/s ~ 1m/s |
| Frequência de operação | 120 operações por minuto |
| Resistência de contato | ≤15 mΩ (inicial) |
| Resistência de isolação | 100 MΩ mín. (a 500VCC) |
| Rigidez dielétrica | 1.000 VCA entre terminais não contínuos 1.500 VCA entre cada terminal e terra |
| Vibração | 10 a 55Hz; 1,5mm dupla amplitude |
| Impacto | 300m/s² (aprox. 30G) |
| Temperatura de operação | -10 ~ 70°C |
| Umidade ambiente | 95% UR máx. |
| Peso | 360g |
| Vida mecânica | 10 x 106 operações mín. |
| Vida elétrica | 200 x 103 operações mín. |
| Capacidade dos contatos | 5A-125VCA; 3A-250VCA carga resistiva |
| Arranjo do contato | 1 reversível |
| Grau de proteção | IP67 |
| Comprimento do cabo | 3m |
