Chave Fim de Curso TZE
CÓD: TZE41
Descrição
Descrição
A linha TZE de chaves de fim de curso é composta por dispositivos eletromecânicos robustos, desenvolvidos para detecção de posição e controle de movimento em aplicações industriais. Com corpo metálico resistente e diversas opções de atuadores, garantem alta confiabilidade e durabilidade em ambientes exigentes.
- Disponível com diversas opções de atuadores para diferentes aplicações
- Corpo metálico
- Contatos com ruptura positiva (1NA + 1NF)
- Grau de proteção IP66
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| TZE41 | Alavanca Ajustável com Rolete |

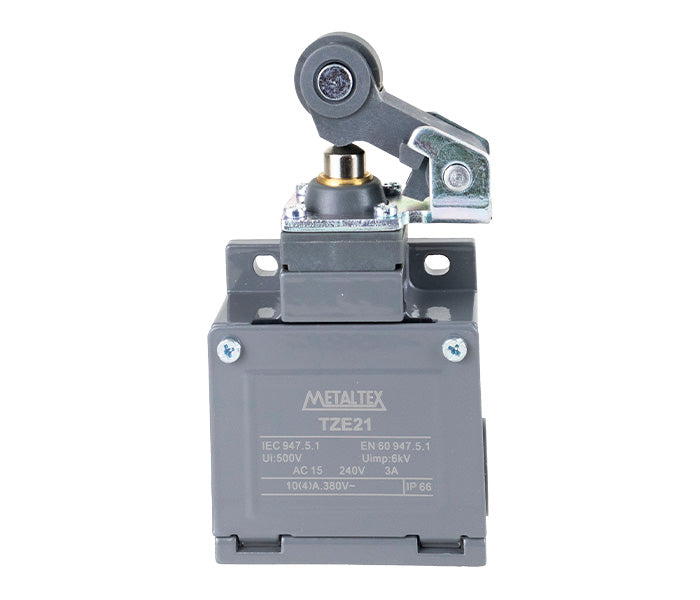

| TZE21 | Alavanca Lateral com Rolete |

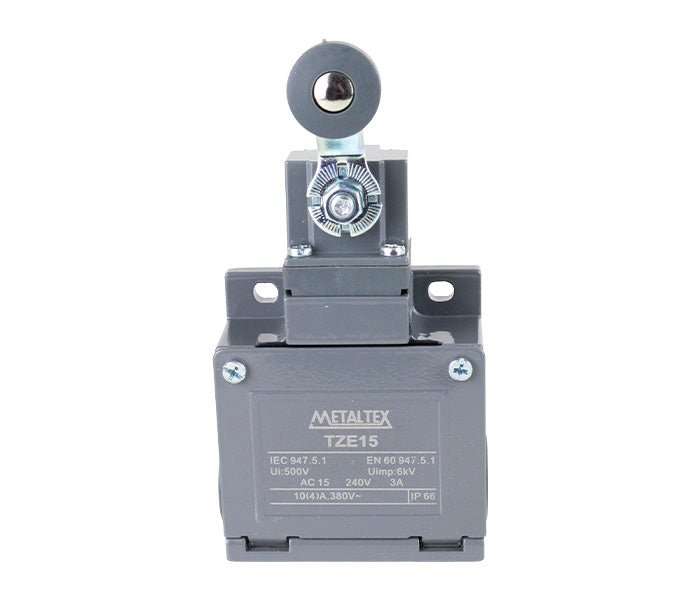

| TZE15 | Alavanca com Rolete |
| TZE06 | Fio Flexível |

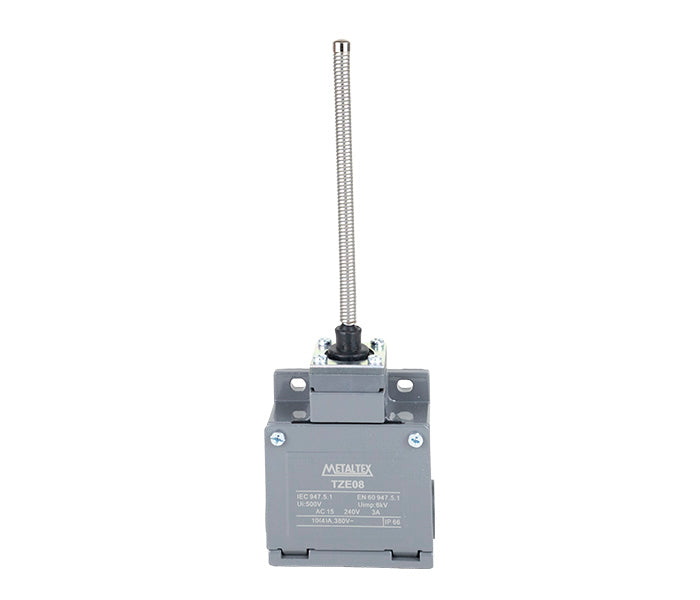

| TZE08 | Haste Flexível |

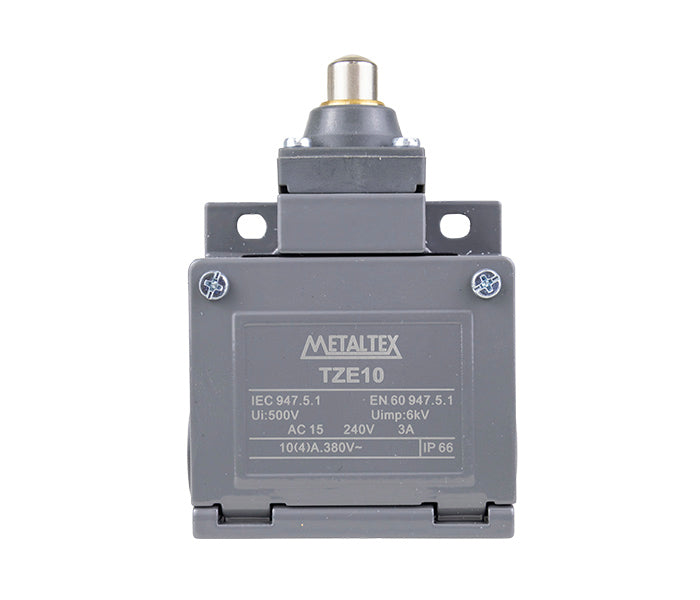

| TZE10 | Pino |

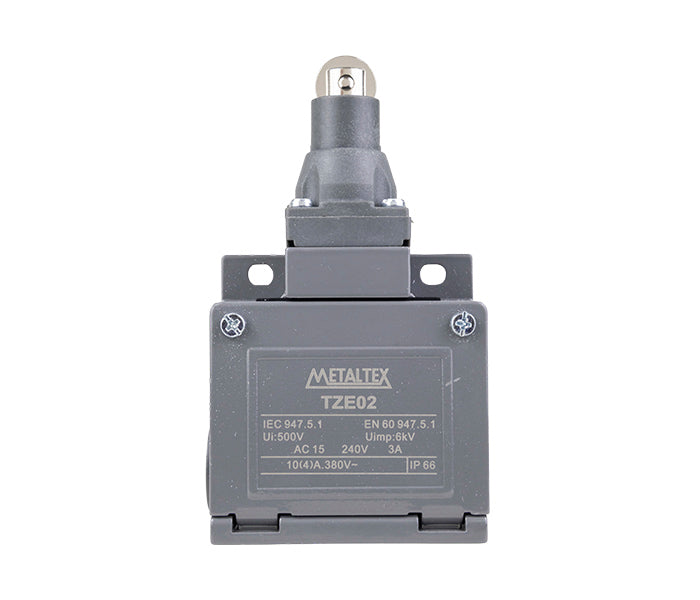

| TZE02 | Rolete |
Especificações Gerais
Especificações Gerais
| Tensão de comutação máx. | 380VCA - 250VCC |
| Frequência de operação máx. | 120 operações por minuto |
| Resistência de contato máx. | ≤25 mΩ (inicial) |
| Resistência de isolação | 100 MΩ mín. (a 500VCC) |
| Rigidez dielétrica | 1.000 VCA entre terminais não contínuos 2.200 VCA entre cada terminal e terra |
| Vibração | 10 ~ 55Hz; 1,5mm dupla amplitude |
| Impacto | 300m/s² (aprox. 30G) |
| Temperatura de operação | -25 ~ 70°C |
| Umidade ambiente | 95% UR máx. |
| Vida mecânica | 10 x 106 operações mín. |
| Vida elétrica | 500 x 103 operações mín. |
| Capacidade dos contatos | AC15: 3A - 240VCA / VAC DC13: 0,25A - 250VCC |
| Arranjo do contato | 1NA + 1NF |
| Grau de proteção | IP66 |
| Prensa cabo | * PG11 |
