Conector V_5 Polarizado Passo 5/7,5mm
CÓD: VPC5-02
Descrição
Descrição
O conector polarizado da linha V5 é projetado para garantir conexões seguras e confiáveis em placas de circuito impresso. Disponível em diferentes configurações de contatos, adapta-se a diversas aplicações eletrônicas. Com capacidade de até 5A e 250V, oferece estabilidade elétrica em sistemas de baixa e média potência.
- Disponível em versões de 2 a 6 vias
- Corrente máxima de 5A e tensão de até 250V
- Com opções de montagem em PCI ou alojamento
- Suporta fios de 18 a 24 AWG
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

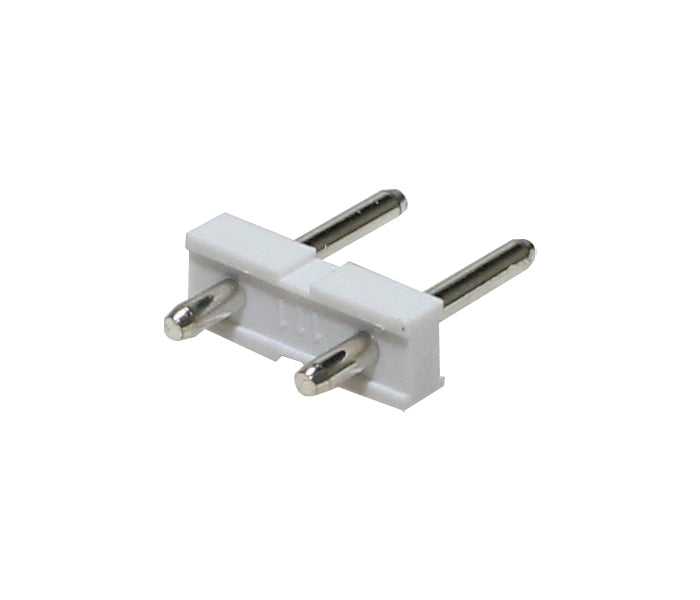

| VPC5-02 | 2 Vias / PCI 180° |

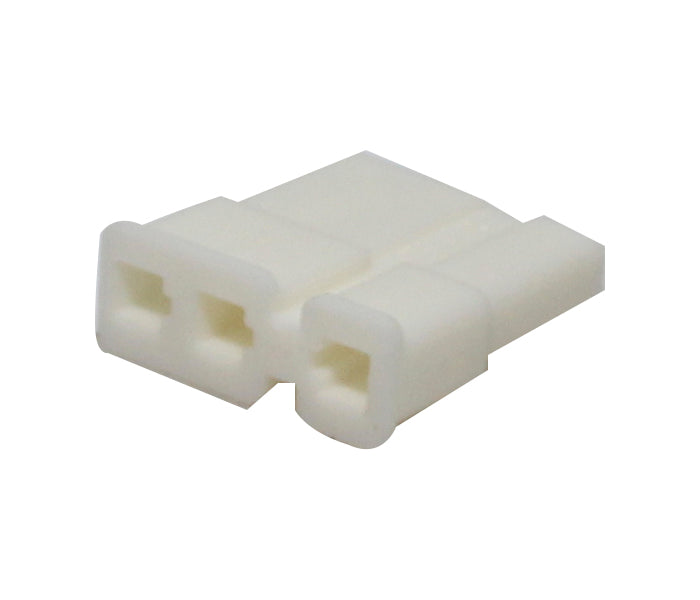

| VF5-03 | 3 Vias / Alojamento |

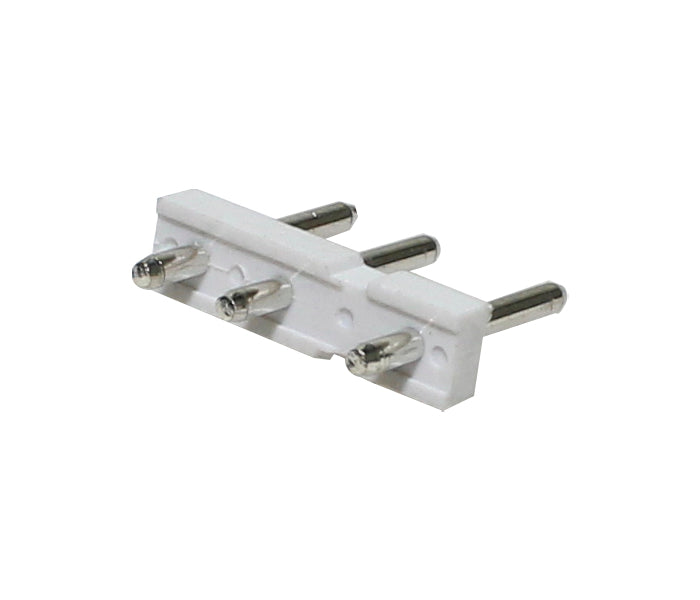

| VPC5-03 | 3 Vias / PCI 180° |

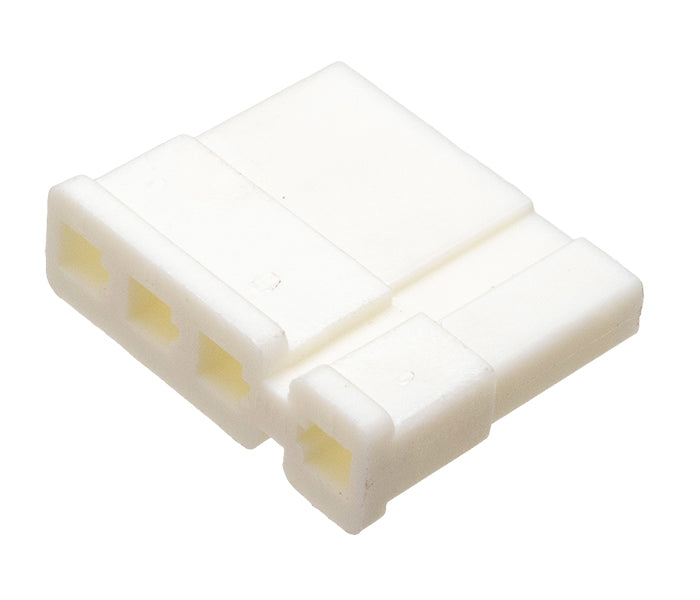

| VF5-04 | 4 Vias / Alojamento |

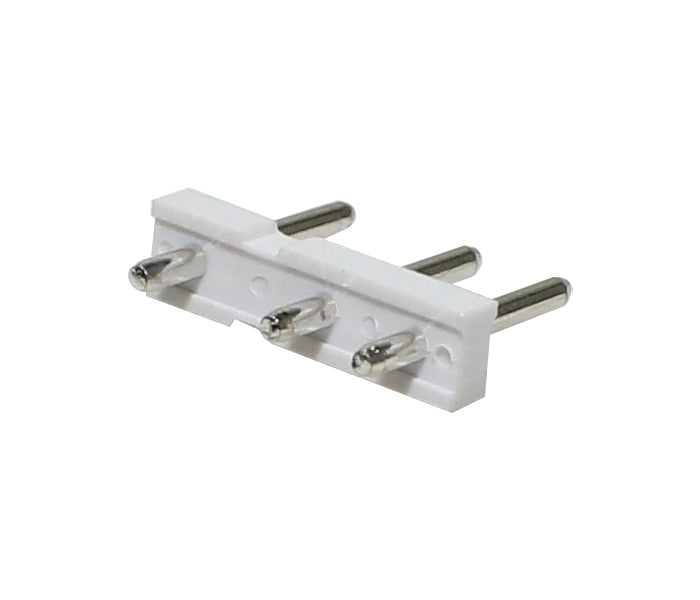

| VPC5-04 | 4 Vias / PCI 180° |

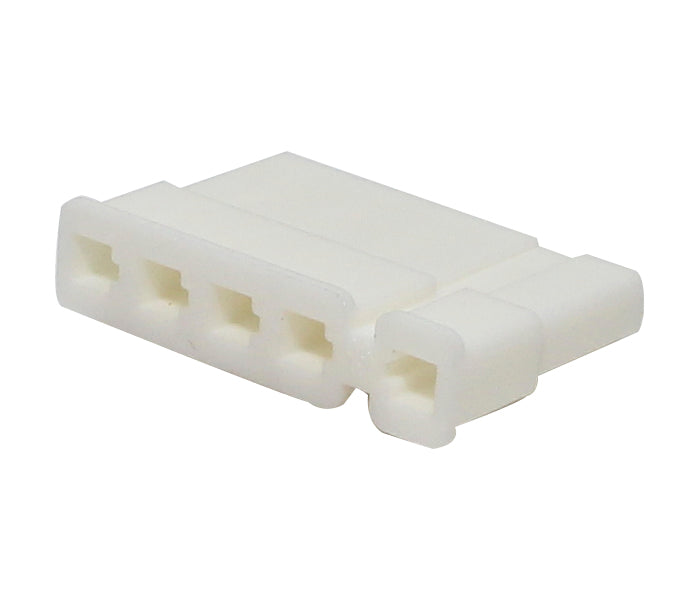

| VF5-05 | 5 Vias / Alojamento |

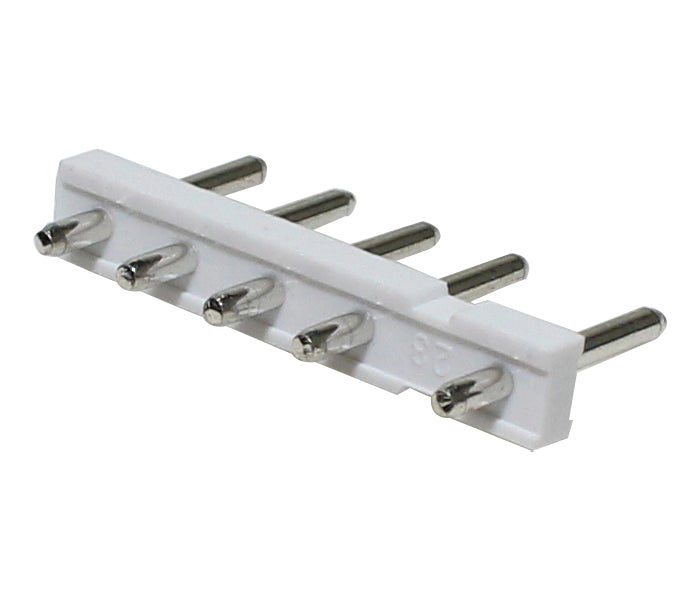

| VPC5-05 | 5 Vias / PCI 180° |

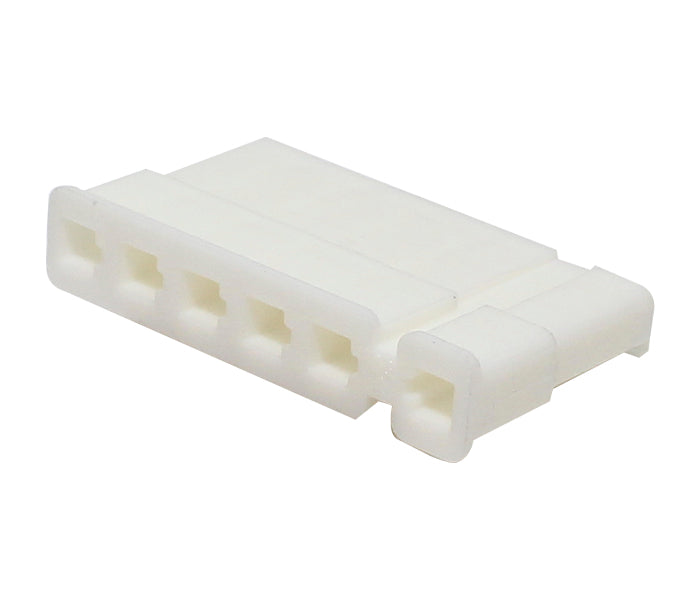

| VF5-06 | 6 Vias / Alojamento |

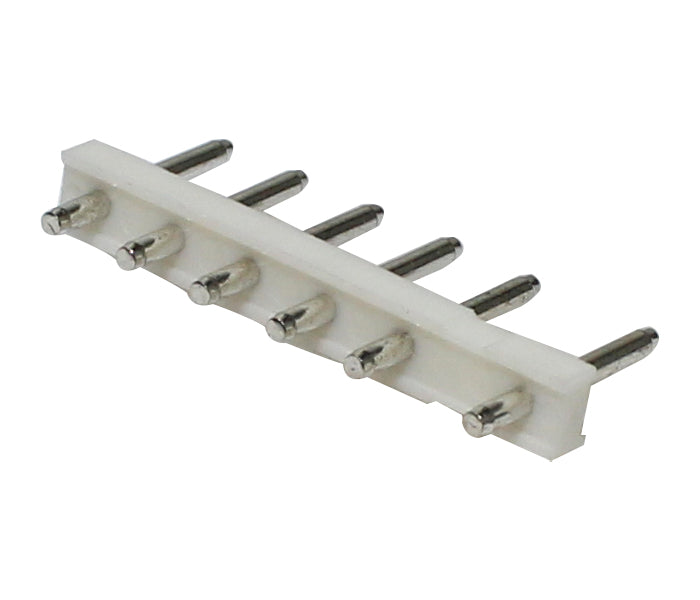

| VPC5-06 | 6 Vias / PCI 180° |
Especificações Gerais
Especificações Gerais
| Capacidade do contato | 5A |
| Tensão de operação máx. | 250VCA ou VCC |
| Resistência de contato inicial máx. | 20mΩ |
| Resistência de isolação | 1000MΩ min. (500VCC/VDC) |
| Rigidez dielétrica | 1500VCA/VAC (1 minuto) |
| Temperatura de operação | -25 ~ 85°C |
| Material do isolador | PA66 UL94V-0 |
| Material do contato | Latão |
| Acabamento | Estanhado |
| Fios aplicáveis | #18-24AWG |
