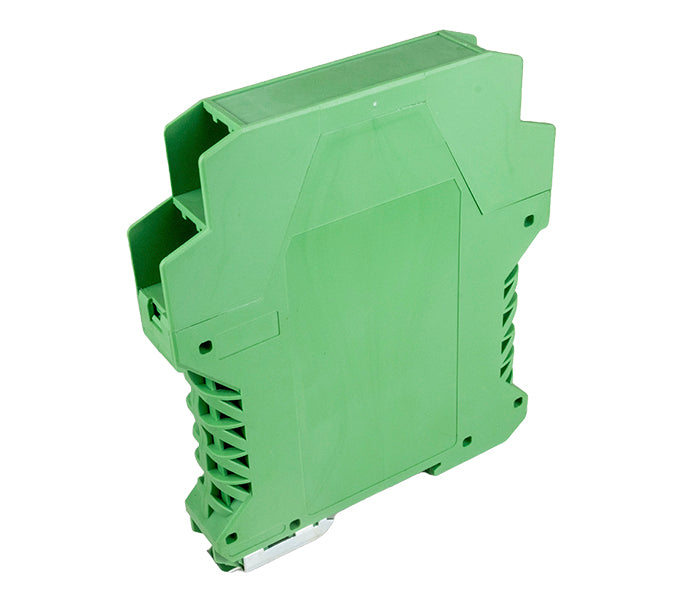

Caixa Plástica CPME-DIN17
CÓD: CPME-DIN17,5-V
Descrição
Descrição
A CPME-DIN17,5-V é uma caixa plástica modular para montagem eletrônica em trilho DIN 35mm. Com até 12 pontos de conexão, oferece praticidade e organização em sistemas elétricos compactos. Sua estrutura ventilada e em material anti-chama garante segurança e durabilidade em operação. Versátil e eficiente, é indicada para aplicações modernas que exigem flexibilidade e fácil integração.
- Largura compacta de 17,5mm
- Suporta até 12 pontos de ligação por bornes destacáveis, em dois níveis e dois lados
- Fabricada em PA66 anti-chama, com ventilação e grau de proteção IP20
- Possui acessórios como bornes e tampa cega
Especificações Gerais
Especificações Gerais
| Dimensões | 17,5 x 99 x 113,95mm (largura X comprimento X altura) |
| Montagem | Trilho DIN 35mm |
| Pontos de conexão | 12 no total – 4 bornes destacáveis, de 3 vias cada |
| Bitola de cabos admissível | Fios sólidos ou flexíveis até 2,5mm² |
| Capacidade nominal | 10A/300V (por ponto) |
| Material | PA66, UL94 V-0 |
| Fixação da(s) PCI(s) | 2 guias internas |
| Identificação | Uma área de cada lado, para uso de etiquetas adesivas |
| Peso unitário (caixa vazia) | 50g |
| Potência dissipada admissível (Para a eletrônica a ser incorporada, sob temperatura ambiente de 25°C) | 5W |
| Temperatura operacional (dependendo da dissipação de potência) | - 40 ~ +105°C |
| Grau de proteção | IP20 |
