Borne BR17
CÓD: BR1702-F
Descrição
Descrição
O BR17 é um conjunto de bornes para PCI e cabo, projetado para aplicações eletrônicas seguras. Com capacidade de 15A/300V, oferece confiabilidade em conexões de fios até 2,5mm². Sua construção robusta utiliza materiais anti-chama e metais tratados para maior durabilidade. Disponível em diferentes configurações, é ideal para montagens práticas e eficientes em caixas DIN.
- Suporta até 15A e 300V, adequado para fios de até 2,5mm²
- Disponível em versões para PCI (direita/esquerda) e para cabo
- Corpo em PA66 anti-chama, parafusos em aço zincado e contatos metálicos niquelados/estanhados
- Passo de 7,5mm, torque máximo de 0,5Nm e resistência térmica até 250°C em soldagem
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

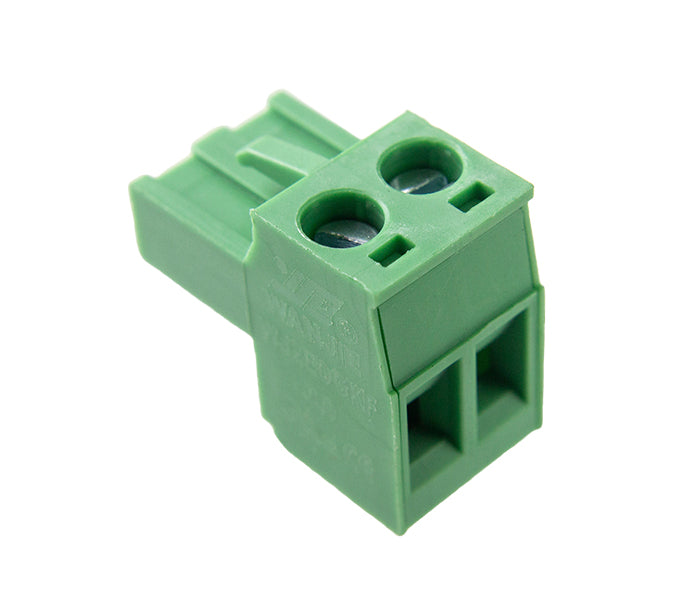

| BR1702-F | 2 Vias / Cabo |

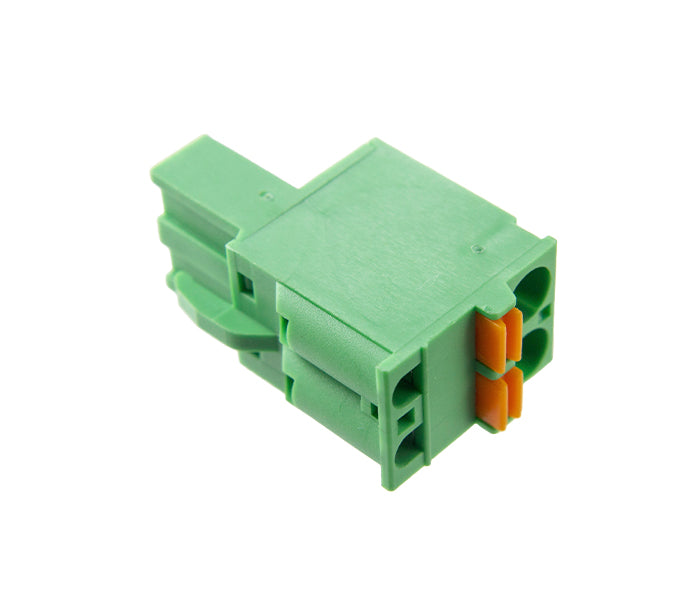

| BR1702-FM | 2 Vias / Cabo - Conexão Mola |

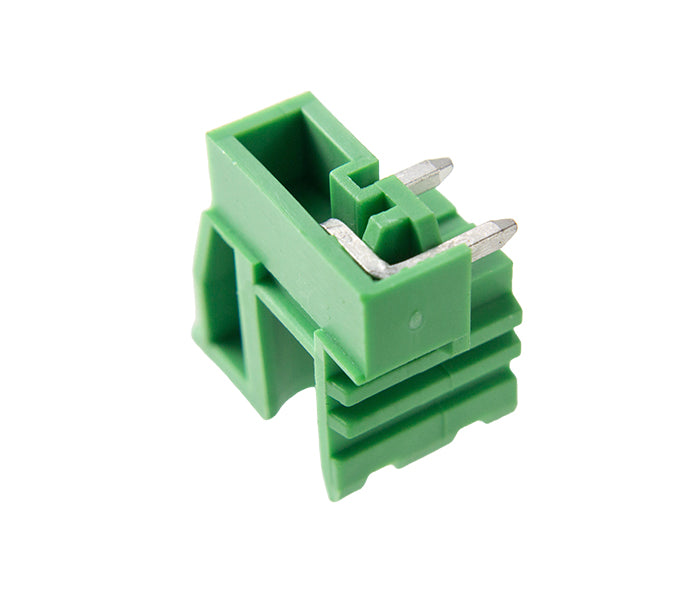

| BR1702-PD | 2 Vias / PCI Lado Direito |

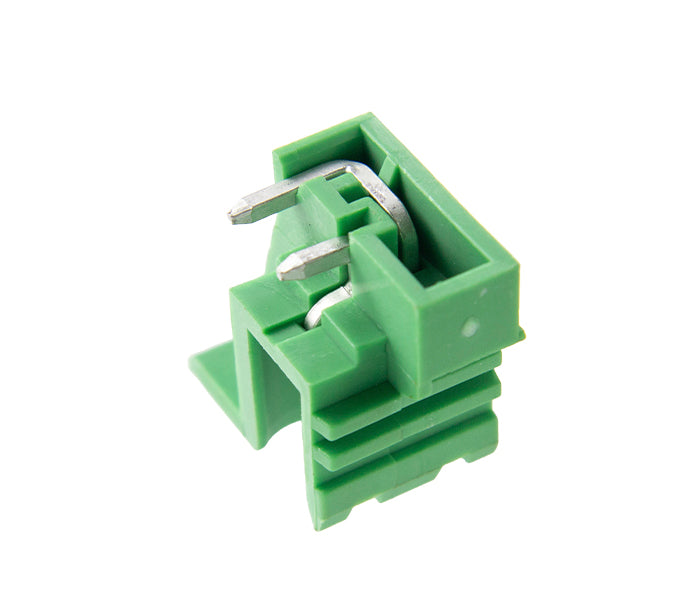

| BR1702-PE | 2 Vias / PCI Lado Esquerdo |

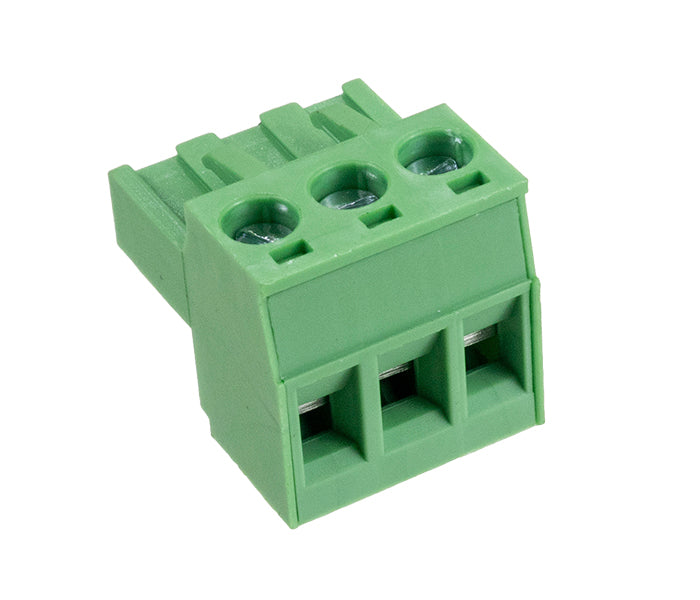

| BR1703-F | 3 Vias / Cabo |

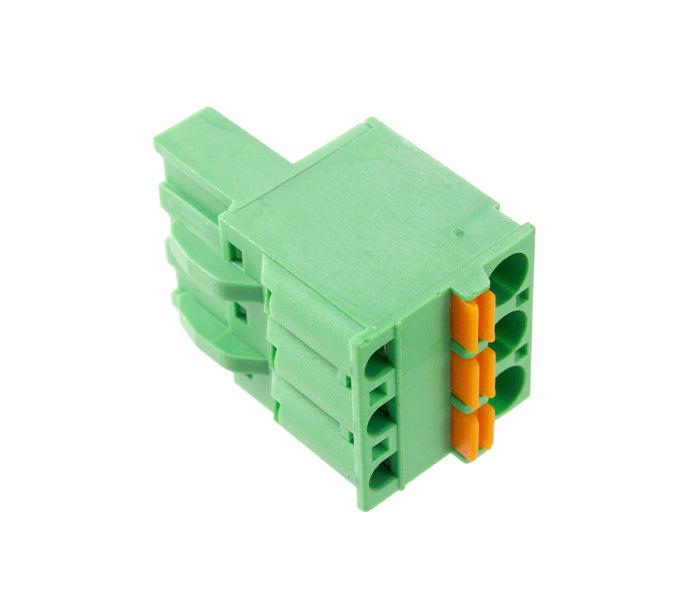

| BR1703-FM | 3 Vias / Cabo - Conexão Mola |

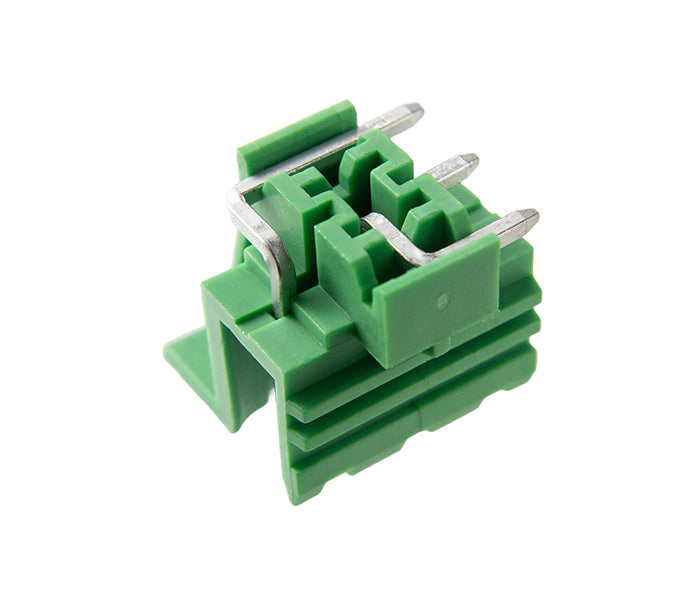

| BR1703-PD | 3 Vias / PCI Lado Direito |

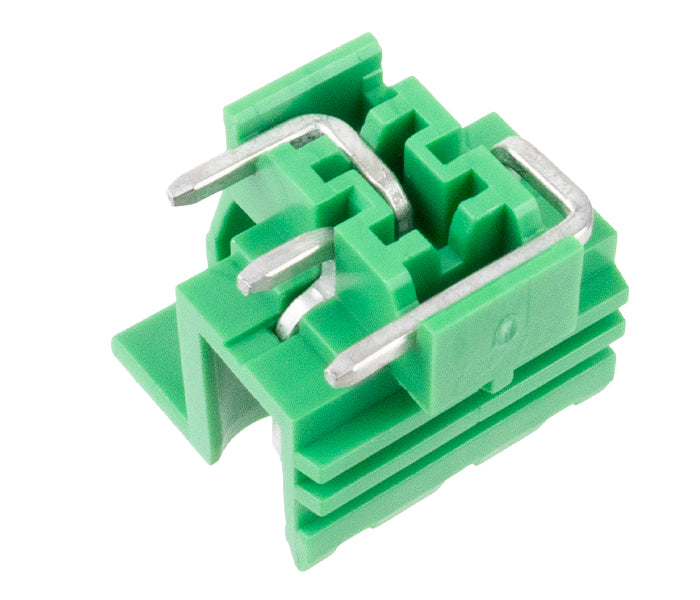

| BR1703-PE | 3 Vias / PCI Lado Esquerdo |

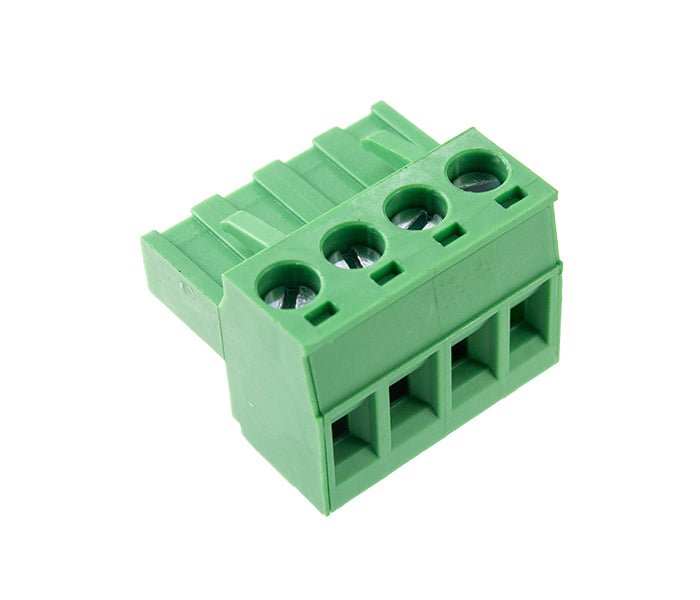

| BR1704-F | 4 Vias / Cabo |
| BR1704-FM | 4 Vias / Cabo - Conexão Mola |

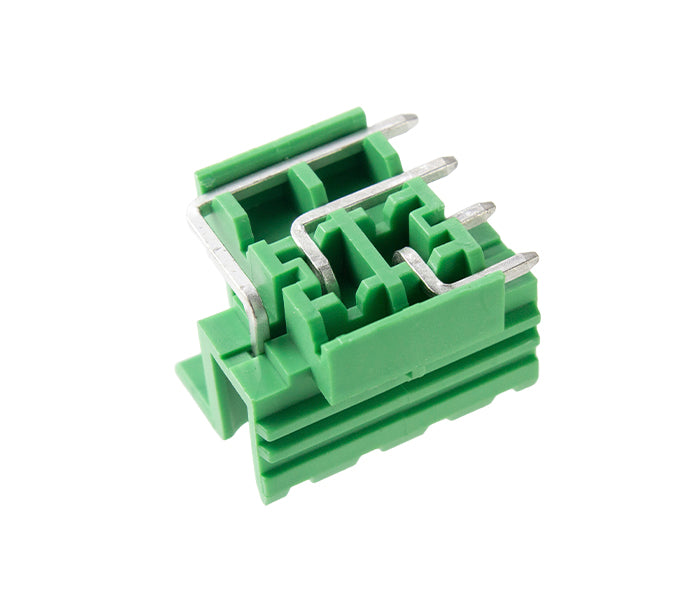

| BR1704-PD | 4 Vias / PCI Lado Direito |

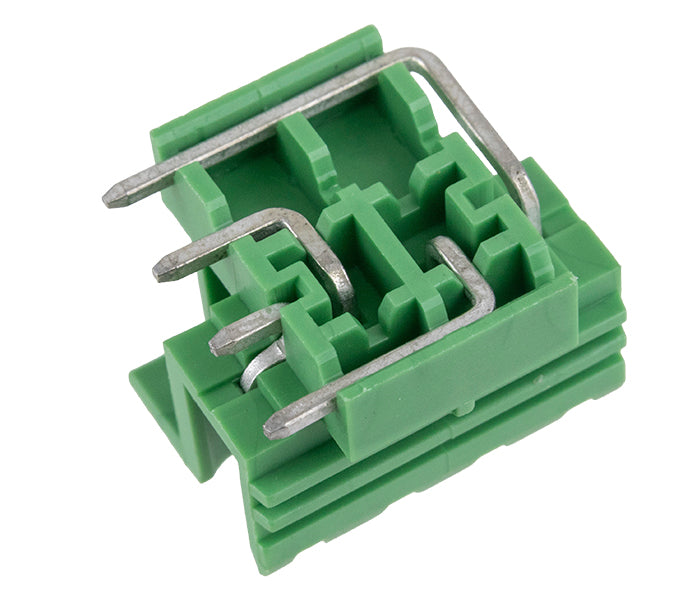

| BR1704-PE | 4 Vias / PCI Lado Esquerdo |
Especificações Gerais
Especificações Gerais
| Tensão nominal | 300V |
| Corrente nominal | 15A |
| Resistência de contato | 20mΩ |
| Resistência de isolação | 500MΩ / 500V |
| Rigidez dielétrica | 1600VAC / 1min. |
| Cabo aplicável | 28~12AWG (2,5mm²) |
| Torque máx. | 0,5Nm |
| Temperatura de operação | -40 ~ 105°C |
| Temperatura máxima de solda | +250°C, 5s. |
| Comprimento do fio decapado | 7~8mm |
| Passo | 5mm |
| Pólos | 2 |
| Alojamento | PA66, UL94V-0 |
| Parafuso | M3 aço zincado |
| Gaiola | Latão niquelado |
| Grampo | Bronze fosforoso niquelado |
| Pinos de PCI | Latão estanhado |
