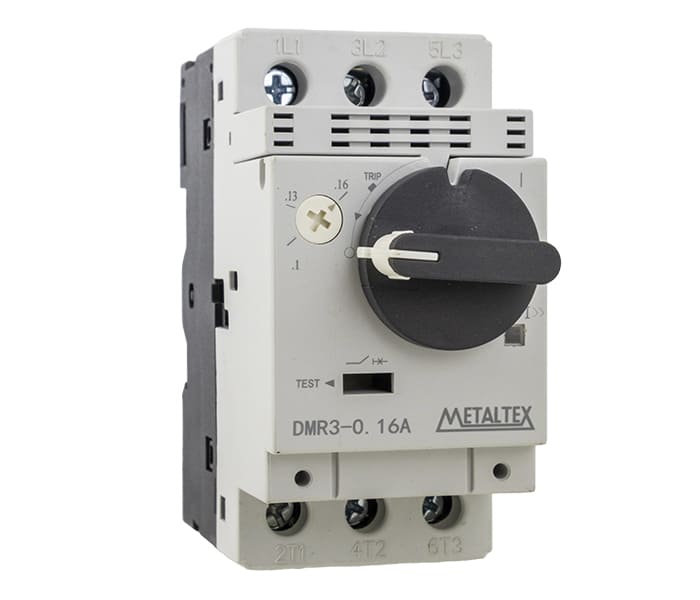

Disjuntor Motor Rotativo DMR3
CÓD: DMR3-0,16A
Descrição
Descrição
Disjuntores motor rotativos para proteção e manobra de motores elétricos, com ajuste preciso de corrente. Ideais para aplicações industriais que exigem segurança e controle confiável.
- Acionamento rotativo para liga/desliga
- Proteção contra sobrecarga e curto-circuito
- Ampla faixa de corrente (0,1A a 32A)
- Instalação prática em painéis elétricos
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| DMR3-0,16A | 0.1~0.16A |
| DMR3-0,63A | 0.4~0.63A |
| DMR3-0,25A | 0.16~0.25A |

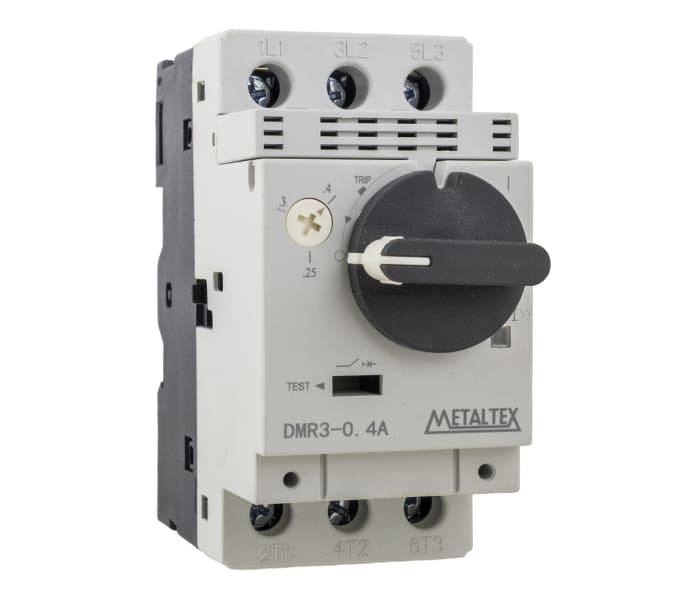

| DMR3-0,4A | 0.25~0.4A |

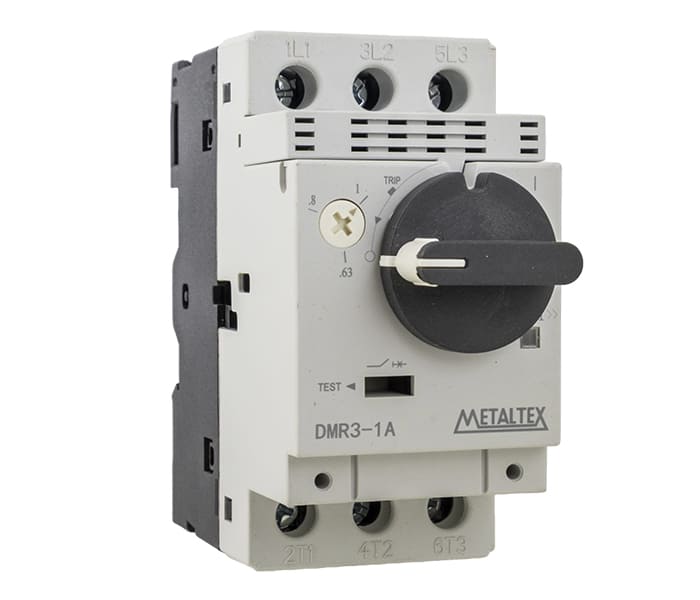

| DMR3-1A | 0.63~1A |
| DMR3-1,6A | 1~1.6A |
| DMR3-4A | 2.5~4A |
| DMR3-6,3A | 4~6.3A |
| DMR3-10A | 6~10A |
| DMR3-14A | 9~14A |
| DMR3-18A | 13~18A |

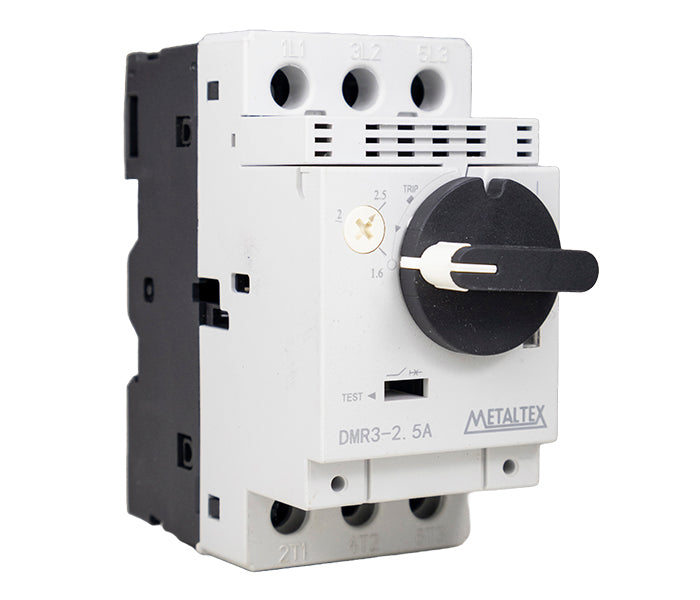

| DMR3-2,5A | 6~2.5A |
| DMR3-23A | 17~23A |

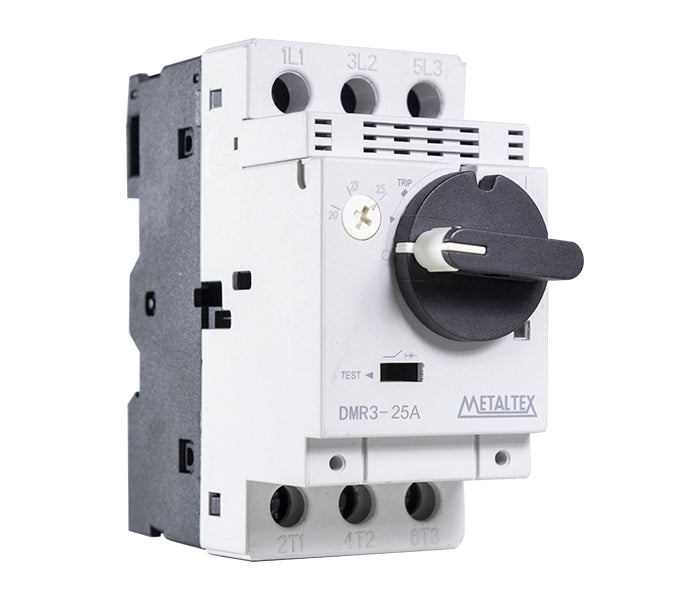

| DMR3-25A | 20~25A |

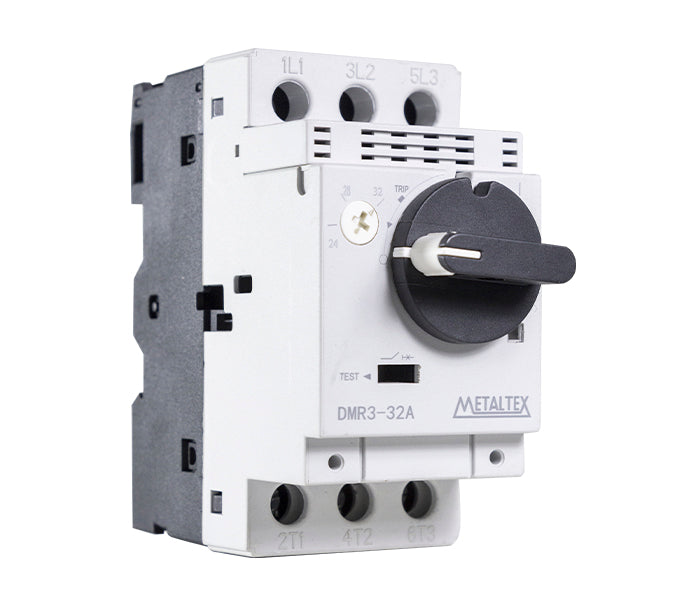

| DMR3-32A | 24~32A |
Especificações Gerais
Especificações Gerais
| Tensão de isolação [Uᵢ] | 690V |
| Tensão de trabalho [Uₑ] | 690V |
| Tensão de impulso suportável [Uᵢₘₚ] | 8kV |
| Frequência de operação | 50 / 60 Hz |
| Corrente térmica convencional [Iₜₕ] | 32A (DM3) 80A (DM4) |
| Classes de disparo | 10A |
| Regulagem de disparo por sobrecarga (térmico) | 0,6 (0,75) ~ 1 x Iₙ |
| Disparo por curto-circuito (magnético) | 12 ~ 14 x Iₙ |
| Compensação de temperatura | -5 ~ 40°C |
| Vida elétrica | 100 x 10³ operações (15 operações por hora) |
| Potência dissipada sob carga nominal | 8W considerando / DM3-32 / DM3R-32 25W considerando / DM4-80 |
| Grau de poluição | 3 (ambiente industrial) |
| Temperatura ambiente | -5 ~ 40°C (Média não pode exceder 35°C em 24h) |
| Altitude | ≤2000m |
| Umidade (sem condensação) | ≤90% ~ 25°C ≤50% ~ 40°C |
| Inclinação ao plano vertical de instalação | ≤5° |
| Grau de proteção | IP20 |
| Peso | 255g (DM3), 280g (DM3R), 660g (DM4) |
| * Tempo de disparo (tₐ) em 7,2 vezes a corrente ajustada a partir no estado frio | ** Faixa de ajuste da corrente nominal Iₙ |
Acessórios
Compare com as linhas
| Descrição |
Disjuntores motor rotativos para proteção e manobra de motores elétricos, com ajuste preciso de corrente. Ideais para aplicações industriais que exigem segurança e controle confiável. Acionamento rotativo para liga/desliga Proteção contra sobrecarga e curto-circuito Ampla faixa de corrente (0,1A a 32A) Instalação prática em painéis elétricos |
Disjuntores para proteção de motores, projetados para proteger contra sobrecarga, curto-circuito, falta de fase e subtensão. Disponíveis em diversas faixas de corrente, são ideais para aplicações industriais. Proteção contra sobrecarga e curto-circuito Ampla faixa de corrente (0,63A a 32A) Ajuste conforme potência do motor Instalação simples em painéis elétricos |
Disjuntores para proteção de motores, projetados para proteger contra sobrecarga, curto-circuito, falta de fase e subtensão. Disponíveis em diversas faixas de corrente, são ideais para aplicações industriais. Proteção confiável para motores industriais Faixa de corrente de 16A a 80A Ajuste conforme necessidade da aplicação Instalação prática em painéis elétricos |
Caixa plástica IP55 DM3 para proteção de disjuntores da série DM3 em ambientes industriais. Oferece vedação contra poeira e jatos d’água, garantindo maior durabilidade do equipamento. Possui múltiplas saídas para cabos, facilitando a instalação. Ideal para aplicações que exigem proteção e organização. Grau de proteção IP55 Compatível com linhas DM3 Entradas/saídas para cabos em múltiplas posiçõe… |
Contato auxiliar frontal instantâneo DM, projetado para ampliar funções de sinalização e comando em disjuntores. Ideal para aplicações que exigem monitoramento eficiente do estado do circuito. Montagem frontal em disjuntores DM Configurações de contato 1NA+1NF ou 2NA Compatível com aplicações AC e DC Instalação prática e operação confiável |
Disparador de desligamento remoto (shunt release) DM3PV para disjuntores motores das séries DM3 e DMR3. Permite o desligamento à distância com segurança e rapidez, ideal para sistemas que exigem controle remoto. Possui ampla faixa de atuação e fácil integração ao sistema elétrico. Indicado para aplicações industriais e automação. Desligamento remoto de disjuntores Compatível com linhas DM3 e DMR… |
Disparador de subtensão (undervoltage release) DM3UV para disjuntores das séries DM3 e DMR3. Atua automaticamente no desligamento em caso de queda de tensão, garantindo maior segurança operacional. Evita religamento automático indevido após falhas de energia. Ideal para aplicações industriais que exigem proteção adicional. Desligamento por subtensão Compatível com linhas DM3 e DMR3 Tensões de 22… |
Pente de conexão DM-J05 para disjuntores motor da série DM3/DMR3, utilizado para distribuição elétrica prática e organizada. Permite interligar múltiplos dispositivos com segurança e eficiência. Conexão para até 5 disjuntores Exclusivo para linha DM3/DMR3 Instalação rápida e padronizada Melhora a organização do painel elétrico |
|---|---|---|---|---|---|---|---|---|
| Para modelos | — | — | — | — | — | DM3/DMR3 | DM3/DMR3 | — |
