Relé Miniatura de Potência JN
CÓD: JN1NAC2
Descrição
Descrição
O relé JN é um componente de potência confiável para controle de cargas elevadas em sistemas industriais e automotivos. Com capacidade de 40A e certificação UL, oferece alta durabilidade e desempenho elétrico seguro.
- Suporta até 40A @240VCA
- Disponível nas tensões de 12VCC, 24VCC, 110VCA e 220VCA
- Com material de contato AgSnO₂
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

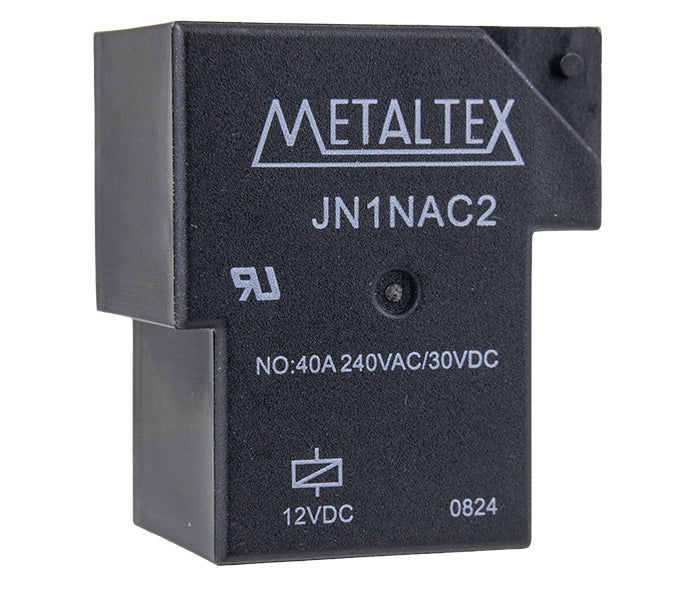

| JN1NAC2 | 12VCC / 1NA |
| JN1RC2 | 12VCC / 1 REV |

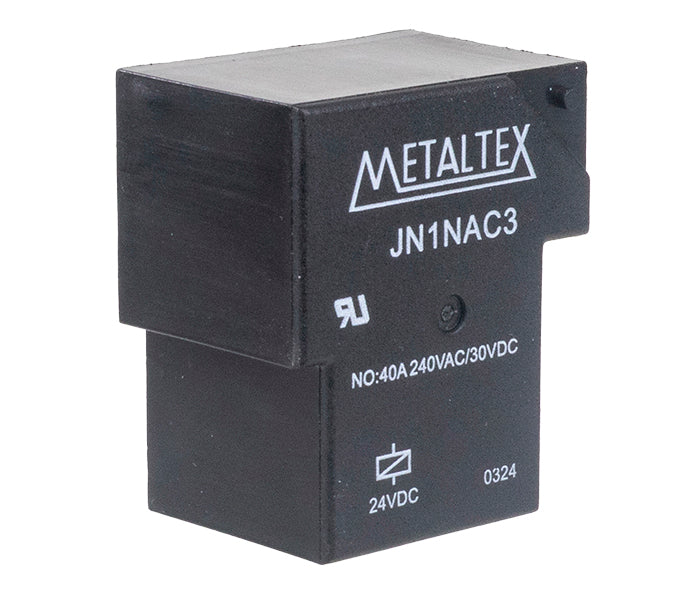

| JN1NAC3 | 24VCC / 1NA |

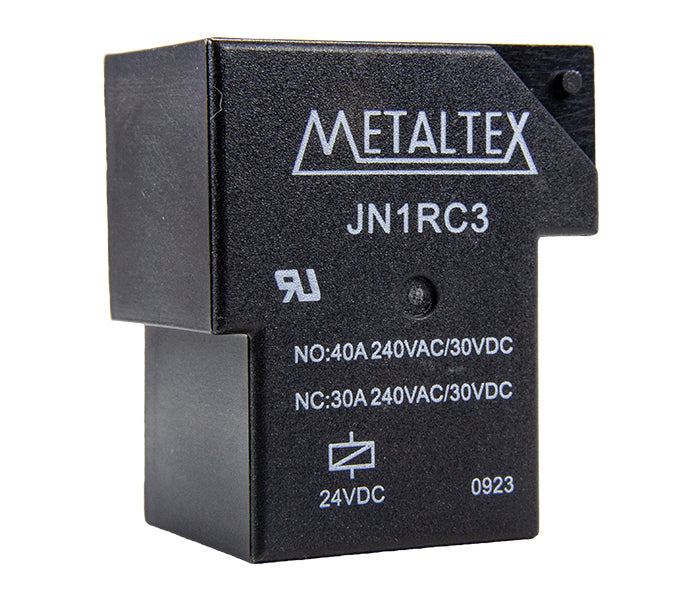

| JN1RC3 | 24VCC / 1 REV |

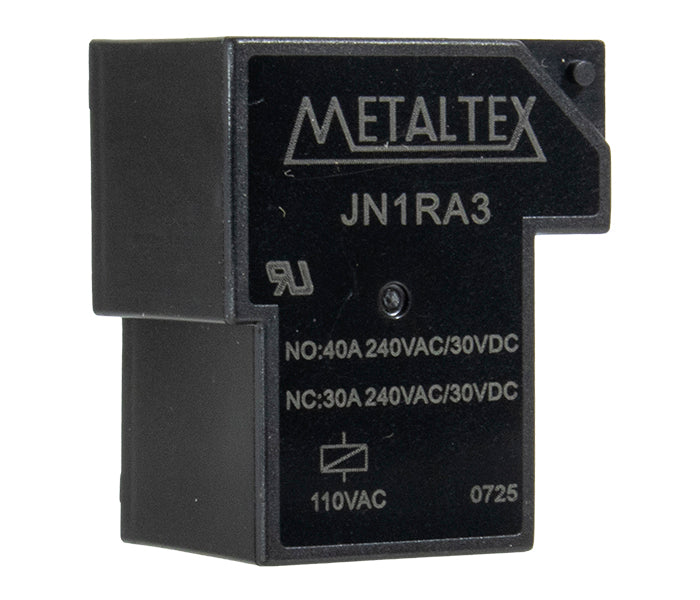

| JN1RA3 | 110VCC / 1 REV |

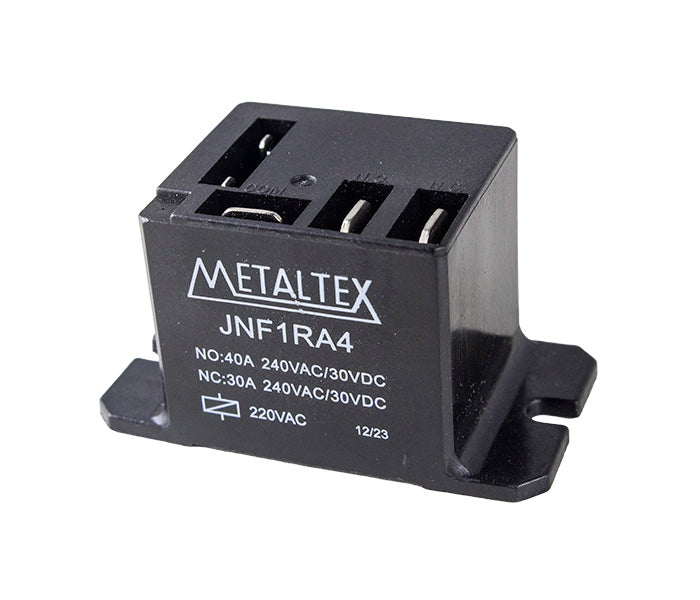

| JNF1RA4 | 220VCA / 1 REV |
Especificações Gerais
Especificações Gerais
| Resistência de contato inicial máx. | 100mΩ max (6VCC/VDC 1A) |
| Rigidez dielétrica entre bobina e contatos | 2500VCA/VAC (1 minuto/minute) |
| Rigidez dielétrica entre contatos abertos | 1500VCA/VAC (1 minuto/minute) |
| Resistência de isolação | 1000MΩ mín. (500 VCC/VDC) |
| Temperatura de operação | -40 ~ +125°C |
| Resistência à vibração | 10 ~ 55Hz amplitude dupla 1,5mm |
| Resistência ao impacto | 10G |
