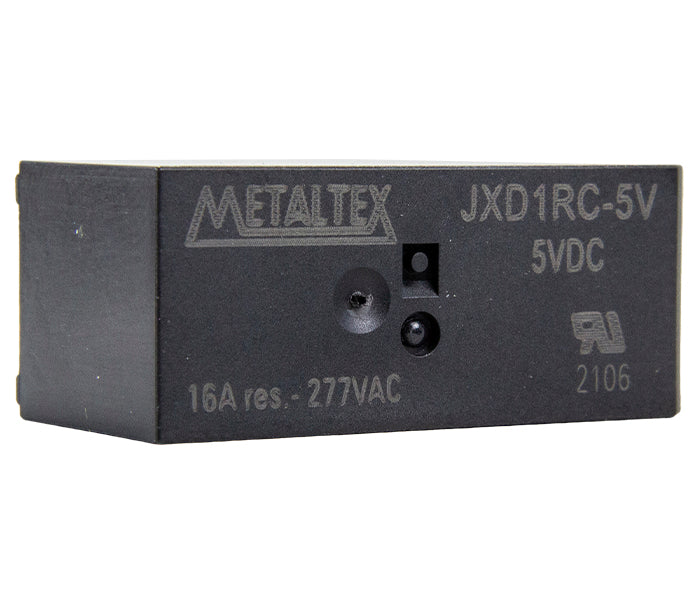

Relé Miniatura de Potência JXD
CÓD: JXD1RC-5V
Descrição
Descrição
O relé JXD é um relé ultra-miniatura robusto e seguro, projetado para aplicações que exigem até 16A em circuitos impressos. Com isolação de 5000V, longa vida útil e certificação UL, garante confiabilidade em sistemas industriais e eletrônicos. Sua construção selada e opções de montagem tornam-no versátil para diferentes projetos.
- Contato reversível de 16A, suportando até 250VCA / 30VCC
- Disponível em várias tensões de 5VCC a 24VCC
- Montagem direta em PCI
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| JXD1RC-5V | 5VCC |

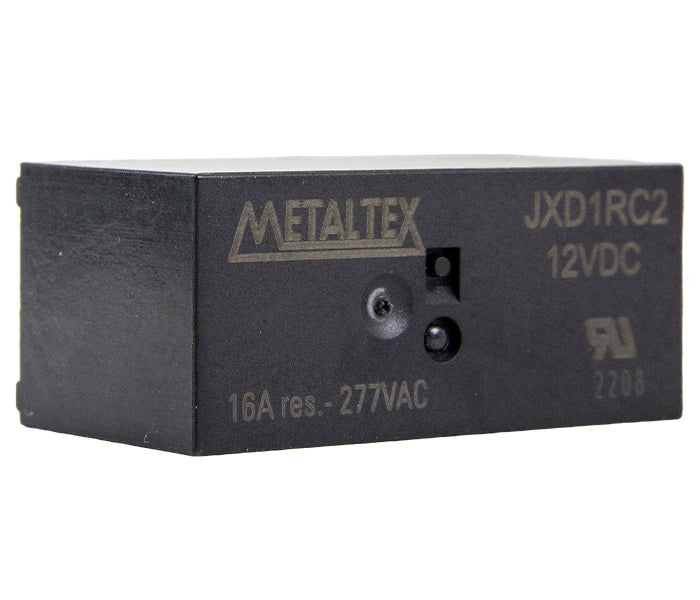

| JXD1RC2 | 12VCC |

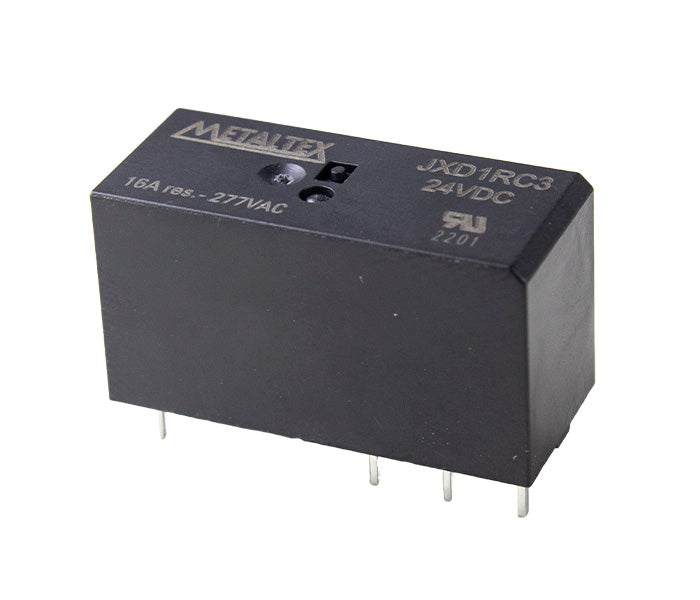

| JXD1RC3 | 24VCC |
Especificações Gerais
Especificações Gerais
| Rigidez dielétrica entre bobina e contatos | 5000VCA (1 minuto) |
| Rigidez dielétrica entre contatos abertos | 1000VCA (1 minuto) |
| Resistência de isolação | 1000MΩ (500VCC) |
| Temperatura de operação | -40 ~ 85°C |
| Resistência à vibração | 10 a 55 Hz, amplitude dupla 1,5 mm |
| Resistência a impacto (Funcional) | 98m/s² |
| Resistência a impacto (Destrutiva) | 980m/s² |
| Vida mecânica | 10⁷ operações |
| Vida elétrica | 10⁵ operações |
| Peso aproximado | 13,5g |
