Relé Miniatura de Potência JXE

CÓD: JXE1RPA22

Descrição

O relé JXE é um componente de potência compacto e confiável, ideal para aplicações industriais e eletrônicas. Com isolação de 5000V e contatos de até 12A, oferece alta durabilidade e segurança. Sua construção selada e certificação UL garantem desempenho estável em ambientes exigentes.

Disponível em versões de 12A, 16A (SPDT) ou 8A (DPDT)
Disponível em várias tensões de 24VCA a 220VCA
Montagem direta em PCI ou soquete

Selecione as opções abaixo

Lista de códigos

Código	Descrição

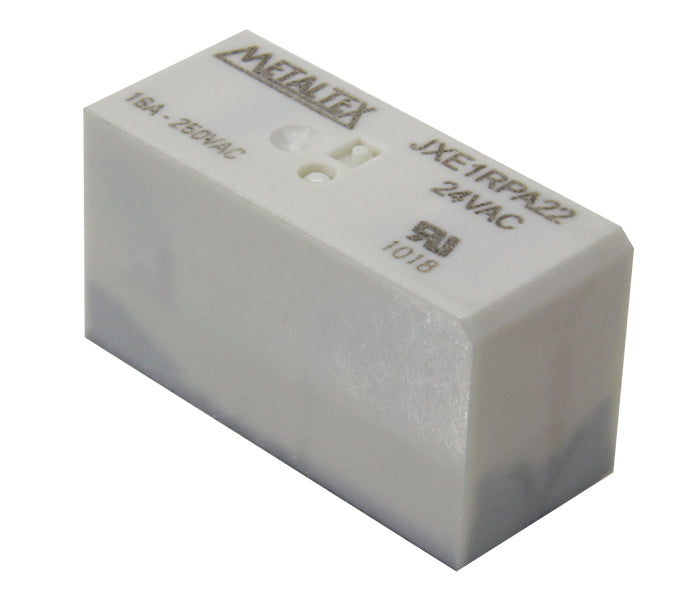

JXE1RPA22	24VCA / 1 REV / 16A
JXE1RPA3	100VCA / 1 REV / 16A

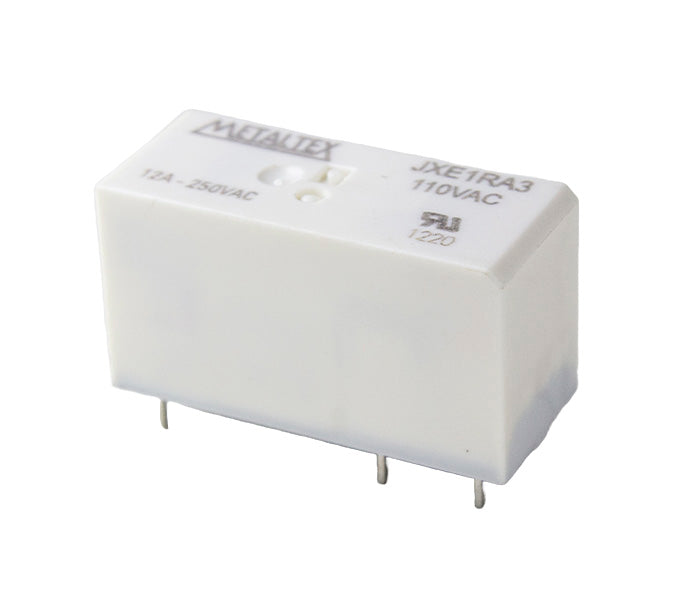

JXE1RA3	110VCA / 1 REV / 12A

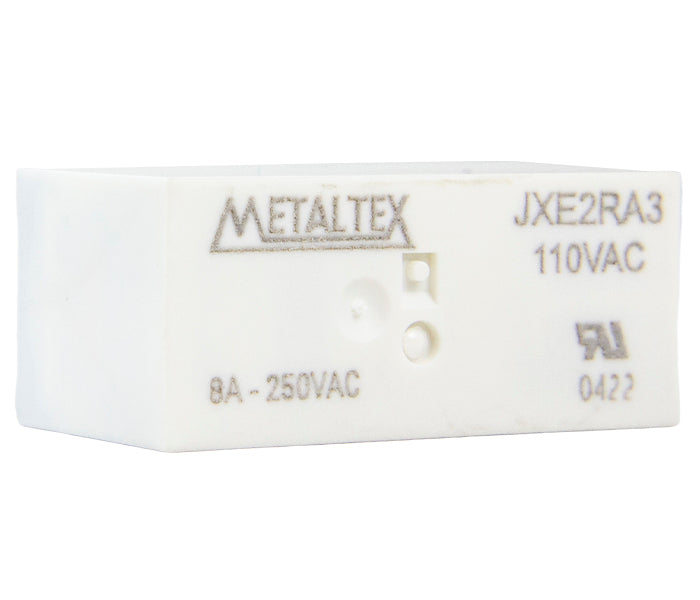

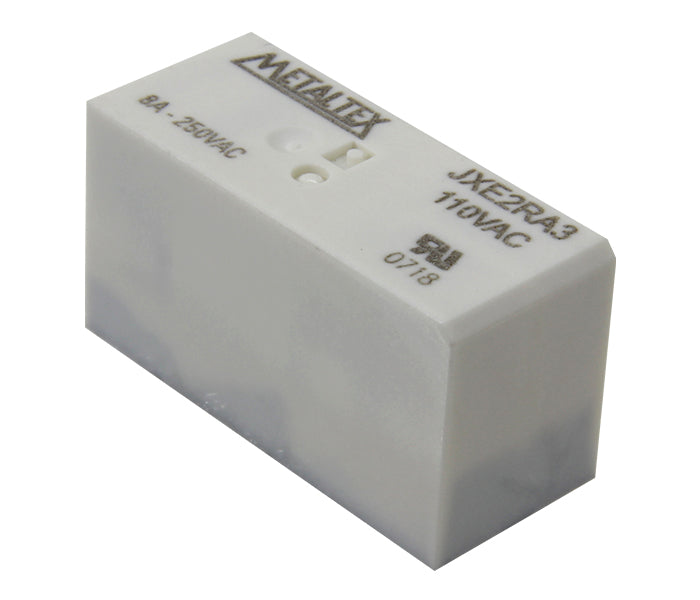

JXE2RA3	110VCA / 2 REV / 8A

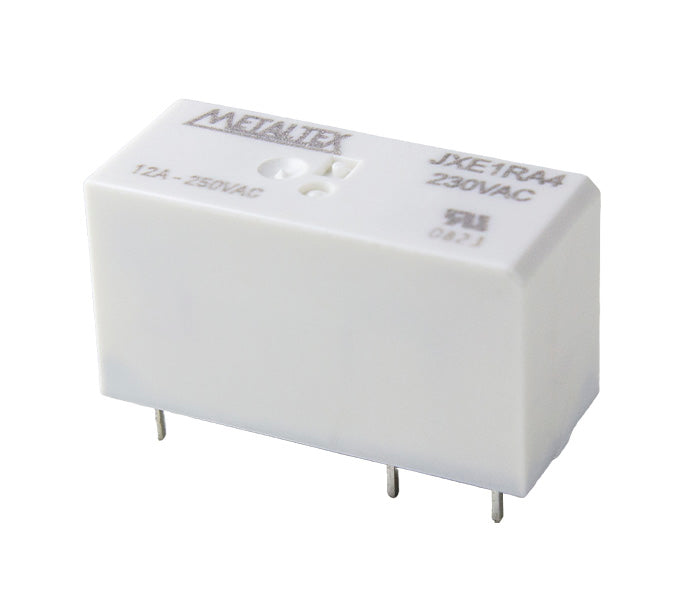

JXE1RA4	220VCA / 1 REV / 12A

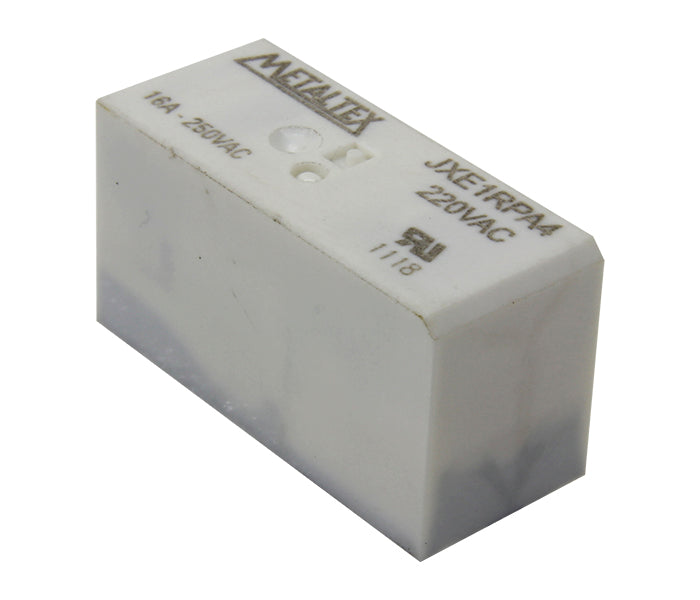

JXE1RPA4	220VCA / 1 REV / 16A

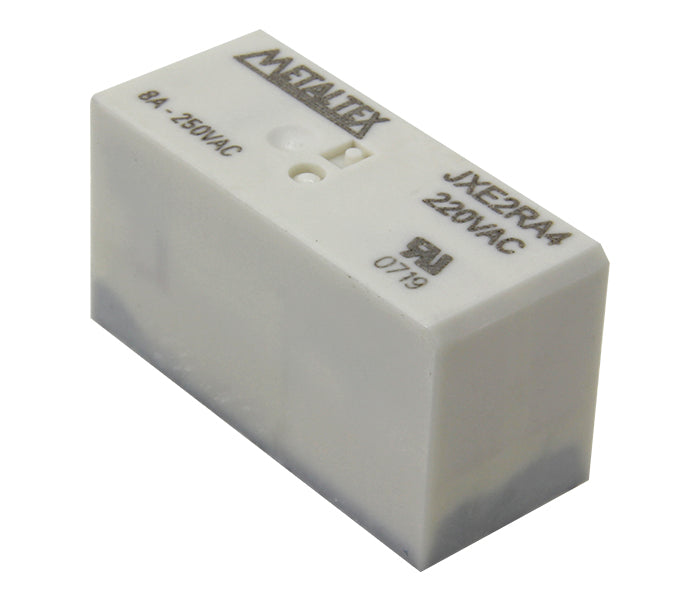

JXE2RA4	220VCA / 2 REV / 8A

Especificações Gerais

Rigidez dielétrica entre bobina e contatos	5000VCA/VAC (1 minuto)
Rigidez dielétrica entre contatos abertos	1000VCA/VAC (1 minuto)
Rigidez dielétrica entre conjuntos de contato	2500VCA/VAC (1 minuto)
Resistência de isolação	1000MΩ (500VCC/VDC)
Temperatura de operação	40 ~ +70°C
Resistência a impacto (Funcional)	98m/s²
Resistência a impacto (Destrutiva)	980m/s²
Vida mecânica	10⁶ operações
Vida elétrica	5 x 10⁴ operações (carga resistiva, temperatura ambiente, 1s ON / 9s OFF)
Material do contato	AgSnO₂
Peso aproximado	13,5g
