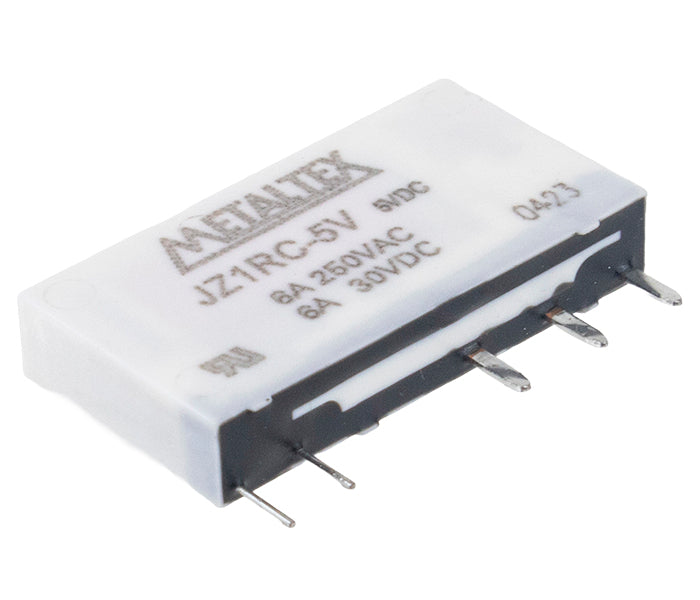

Relé Miniatura de Potência JZ
CÓD: JZ1RC-5V
Descrição
Descrição
O relé JZ é um relé compacto e de alta eficiência, ideal para aplicações que exigem baixo consumo e confiabilidade. Com capacidade de 6A e isolação reforçada, oferece segurança e durabilidade em sistemas eletrônicos e industriais. Seu design slim e conformidade com normas internacionais garantem desempenho superior em espaços reduzidos.
- Contato reversível de 6A @250VCA / 30VCC
- Disponível em várias tensões de 5VCC a 60VCC
- Opções de material de contato (AgNi, AgNi com ouro e AgSnO₂)
Especificações Gerais
Especificações Gerais
| Resistência de isolação inicial | 1000MΩ a/até 500VCC/VDC |
| Rigidez dielétrica entre contatos | 1000VCA/VAC (rms) |
| Rigidez dielétrica entre bobina e contatos | 4000VCA/VAC (rms) |
| Tensão de surto (impulso) entre bobina e contatos | 6000V (1,2×50µs) |
| Distância no ar e de escoamento | 8/8mm |
| Grau de poluição | 3 |
| Categoria de sobretensão | III |
| Tempo de operação (com tensão nominal) | 8ms máx. (típico 5ms) |
| Tempo de desoperação (com tensão nominal) | 4ms máx. (típico 2,5ms) |
Compare com as linhas
| Descrição |
O relé JZ é um relé compacto e de alta eficiência, ideal para aplicações que exigem baixo consumo e confiabilidade. Com capacidade de 6A e isolação reforçada, oferece segurança e durabilidade em sistemas eletrônicos e industriais. Seu design slim e conformidade com normas internacionais garantem desempenho superior em espaços reduzidos. Contato reversível de 6A @250VCA / 30VCC Disponível em vári… |
O relé NT90 é um relé de potência compacto e robusto, projetado para controlar cargas de até 40A. Com alta isolação e longa vida útil, oferece confiabilidade em aplicações industriais e automotivas. Sua construção selada e materiais de contato de alta qualidade garantem desempenho seguro e eficiente. Suporta 30A ou 40A em cargas resistivas Disponível em várias tensões de 6VCC a 24VCC Montagem di… |
O relé SBM é um relé subminiatura versátil e confiável, ideal para aplicações que exigem múltiplos contatos e alta durabilidade. Com opções de até 8A e excelente isolação elétrica, oferece desempenho seguro e preciso. Sua construção compacta e variedade de configurações garantem flexibilidade em projetos eletrônicos e industriais. Versões com 2, 4 ou 6 contatos reversíveis (DPDT, 4PDT, 6PDT) Dis… |
O relé TH é um componente compacto e econômico, projetado para aplicações de média potência. Com capacidade de até 20A e alta isolação elétrica, oferece desempenho confiável e durabilidade. Sua construção selada e montagem direta em PCI garantem eficiência e segurança em sistemas eletrônicos e automotivos. Contato normalmente aberto de 20A @12VCC e 15A @120VCA Opções de tensão 12VCC Montagem dir… |
O relé MA é um componente compacto e robusto, projetado para aplicações que exigem alta capacidade de comutação e confiabilidade. Com contatos de até 20A e excelente isolação elétrica, oferece desempenho seguro e durável. Sua construção selada e montagem direta em PCI garantem eficiência em ambientes industriais e automotivos. Contato reversível de 20A (NA) Disponível nas tensões de 5VCC, 12VCC … |
O relé MZ é um componente compacto e confiável para aplicações eletrônicas e industriais. Com capacidade de até 10A e alta isolação elétrica, oferece desempenho seguro e durável. Sua construção selada e montagem direta em PCI garantem eficiência e estabilidade em ambientes exigentes. Nas versões de 10A (NA) ou 3A (reversível), suportando até 277VCA / 30VCC Disponível em várias tensões de 5VCC a … |
O relé MF é um componente compacto e confiável para controle de cargas elétricas em circuitos impressos. Com capacidade de 10A e alta isolação, oferece desempenho seguro e durável. Sua construção selada e certificação UL garantem eficiência em aplicações industriais e eletrônicas. Contato normalmente aberto (NA) de 10A, suportando até 277VCA / 30VCC Disponível em várias tensões de 5VCC a 24VCC M… |
O relé ME é um componente ultra-miniatura e selado, ideal para aplicações eletrônicas compactas. Com capacidade de 5A e alta isolação elétrica, oferece desempenho confiável e rápido. Sua construção robusta e material de contato especial garantem durabilidade e segurança em sistemas de controle e automação. Contato normalmente aberto (NA) de 5A, suportando até 250VCA / 30VCC Disponível em várias … |
O relé JXE é um componente de potência compacto e confiável, ideal para aplicações industriais e eletrônicas. Com isolação de 5000V e contatos de até 12A, oferece alta durabilidade e segurança. Sua construção selada e certificação UL garantem desempenho estável em ambientes exigentes. Disponível em versões de 12A, 16A (SPDT) ou 8A (DPDT) Disponível em várias tensões de 24VCA a 220VCA Montagem di… |
O relé JXH é um relé ultra-miniatura robusto, projetado para comutação de até 12A em aplicações compactas. Com isolação de 5000V e longa vida mecânica, oferece alta confiabilidade em sistemas eletrônicos. Sua construção selada e montagem direta em PCI garantem desempenho seguro e estável em ambientes exigentes. Possui 2 contatos NA de 12A Modelo na versão somente em 12VCC Montagem direta em PCI |
O relé JXD é um relé ultra-miniatura robusto e seguro, projetado para aplicações que exigem até 16A em circuitos impressos. Com isolação de 5000V, longa vida útil e certificação UL, garante confiabilidade em sistemas industriais e eletrônicos. Sua construção selada e opções de montagem tornam-no versátil para diferentes projetos. Contato reversível de 16A, suportando até 250VCA / 30VCC Disponíve… |
O relé JXB é um componente compacto e seguro para controle de cargas elétricas em sistemas industriais e eletrônicos. Com isolação de 5000V e contatos de 8A, oferece alta confiabilidade e longa vida útil. Sua construção selada e certificação UL garantem desempenho estável em ambientes exigentes. Contato reversível de 8A, suportando até 250VCA / 125VCC Disponível em várias tensões de 5VCC a 60VCC… |
O relé JX2 é um relé de potência compacto e seguro, ideal para aplicações industriais e eletrônicas. Com alta isolação de 5000V e contatos de 5A, oferece desempenho confiável e longa vida útil. Sua montagem versátil e certificação UL garantem eficiência e segurança em diversos sistemas de controle. Possui 2 contatos reversíveis de 5A, suportando até 250VCA / 30VCC Disponível nas tensões de 5VCC … |
|---|
