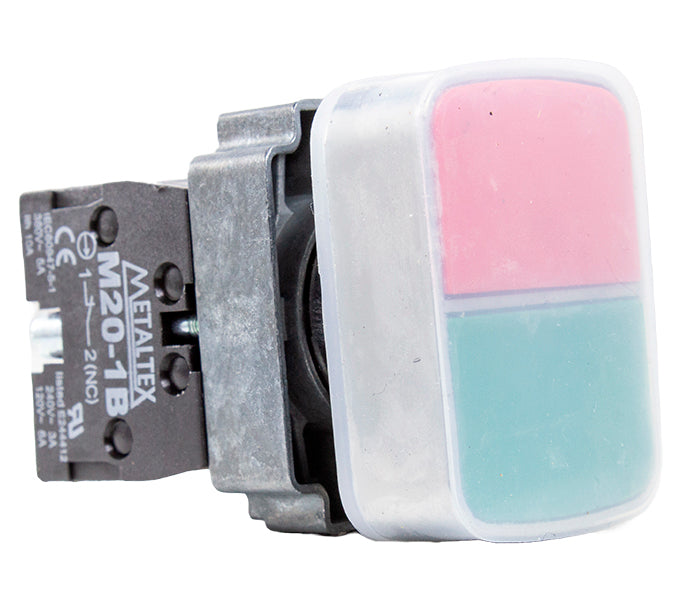

Botão Duplo M20 Metálico 22mm com Capa Protetora
CÓD: M20APL-1C
Descrição
Descrição
Botão duplo com acionamento independente, ideal para aplicações que exigem dois comandos em um único dispositivo. Possui design compacto e sinalização por cores, facilitando a identificação das funções.
- Corpo metálico
- Duas teclas independentes com cores distintas (verde e vermelho)
- Contato 1NA+1NF
- Acompanha capa protetora de silicone
Especificações Gerais
Especificações Gerais
| Botões de comando e chaves seletoras | ||||
|---|---|---|---|---|
| Modelos | Iluminados | Não Iluminados | ||
| Grau de proteção | IP40 e IP66 (Com capa de silicone) | |||
| Material do corpo | Metal cromado | |||
| Vida elétrica | 1.000.000 operações | |||
| Umidade | 45% ~ 85% sem condensação | |||
| Temperatura | -5 ~ 40°C | |||
| Altitude | < 2000m | |||
| Grau de poluição | Nível 3 | |||
| Normas | IEC 60947-5-1 / Certificado UL | |||
| Diâmetro de montagem | 22,5mm | |||
| Lâmpadas LED compatíveis (botões iluminação) | Linha Metaltex L1 (soquete BA9s) | - | ||
| Consumo de corrente | 12 VCC/VCA - 3,5 mA | - | ||
| 24 VCC/VCA - 7,5 mA | - | |||
| 110 VCC/VCA - 3,8 mA | - | |||
| 220 VCC/VCA - 2,8 mA | - | |||
| Bloco de contato | ||||
| Modelo | M20-1A | M20-1B | M20-1A/D | M20-1B/D |
| Grau de proteção | IP20 | |||
| Material do contato | AgNi | AgNi + Flash Au | ||
| Tensão de operação Ue | 380 V | |||
| Tensão de isolação Ui | 660 V | |||
| Corrente nominal Ie | AC-15: 6 A-120 V / 3 A-240 V / 5A-380 V DC-13: 2,7 A-24 V / 0,55 A-125 V / 0,27 A-250 V | |||
| Corrente térmica Ith | 10 A | |||
| Corrente de comutação mínima | - | 5 V/5 mA | ||
| Resistência de contato inicial | <50mΩ | |||
| Vida elétrica | 500.000 operações | |||
