Relé Miniatura de Potência MZ

CÓD: MZ1NAC-5V

Descrição

O relé MZ é um componente compacto e confiável para aplicações eletrônicas e industriais. Com capacidade de até 10A e alta isolação elétrica, oferece desempenho seguro e durável. Sua construção selada e montagem direta em PCI garantem eficiência e estabilidade em ambientes exigentes.

Nas versões de 10A (NA) ou 3A (reversível), suportando até 277VCA / 30VCC
Disponível em várias tensões de 5VCC a 24VCC
Montagem direta em circuito impresso (PCI)

Selecione as opções abaixo

Lista de códigos

Código	Descrição
MZ1NAC-5V	5VCC / 1NA / 10A
MZ1RC-5V	5VCC / 1 REV / 3A

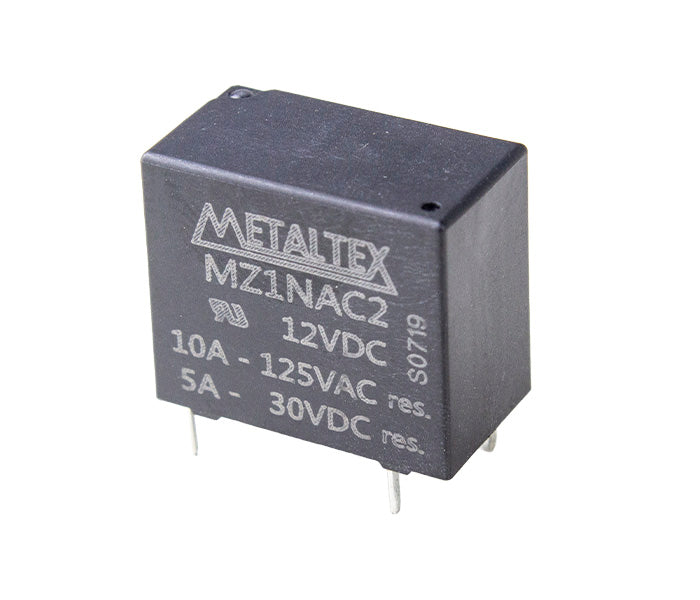

MZ1NAC2	12VCC / 1NA / 10A

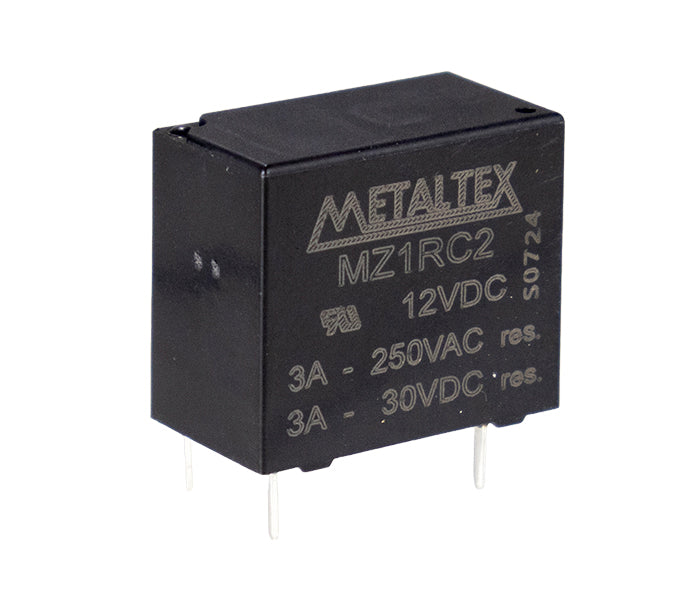

MZ1RC2	12VCC / 1 REV / 3A

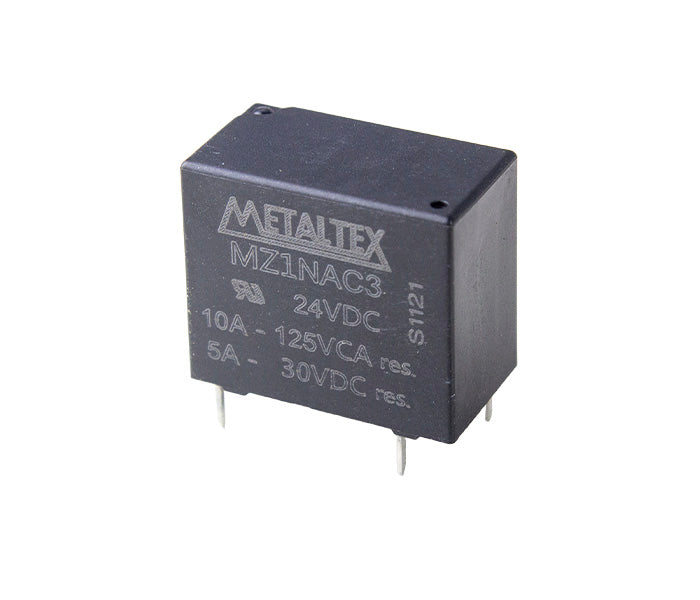

MZ1NAC3	24VCC / 1NA / 10A
MZ1RC3	24VCC / 1 REV / 3A

Especificações Gerais

Rigidez dielétrica entre bobina e contatos	2500 VCA (1 minuto)
Rigidez dielétrica entre contatos abertos	1000 VCA (1 minuto)
Resistência de isolação	100 MΩ mín. (500 VCC)
Temperatura de operação	-40 ~ +70°C
Resistência à vibração	10 ~ 55 Hz dupla amplitude 1,5 mm
Resistência a impacto	10 G
