Minidisjuntor Termomagnético 10kA N10
CÓD: N10-1P70
Descrição
Descrição
Minidisjuntor termomagnético linha N10, desenvolvido para proteção de circuitos elétricos de maior capacidade. Oferece alta confiabilidade e desempenho em aplicações industriais e comerciais.
- Correntes nominais de 70A a 125A
- Capacidade de interrupção de 10kA
- Disponível em versões mono, bi e tripolar
- Conforme norma IEC/EN 60947-2
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|

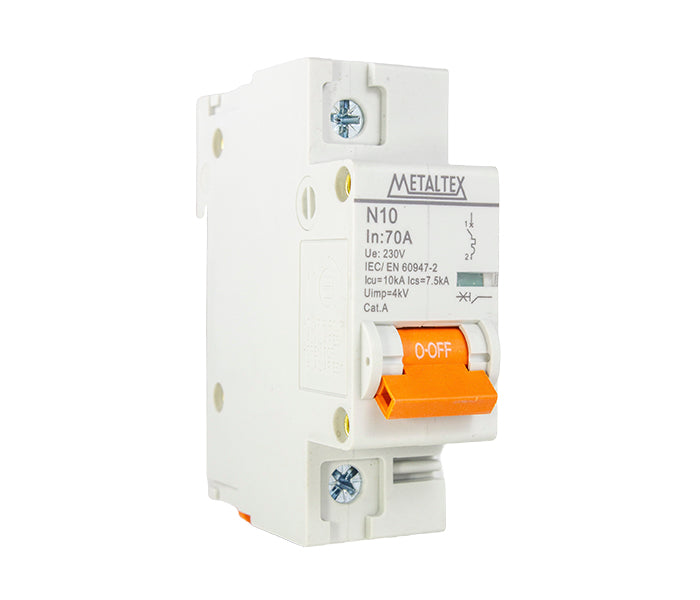

| N10-1P70 | 70A / Monopolar |

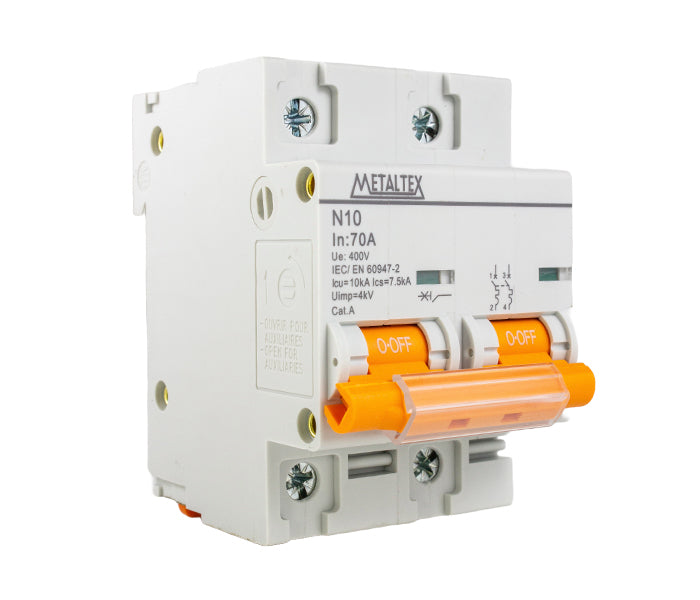

| N10-2P70 | 70A / Bipolar |

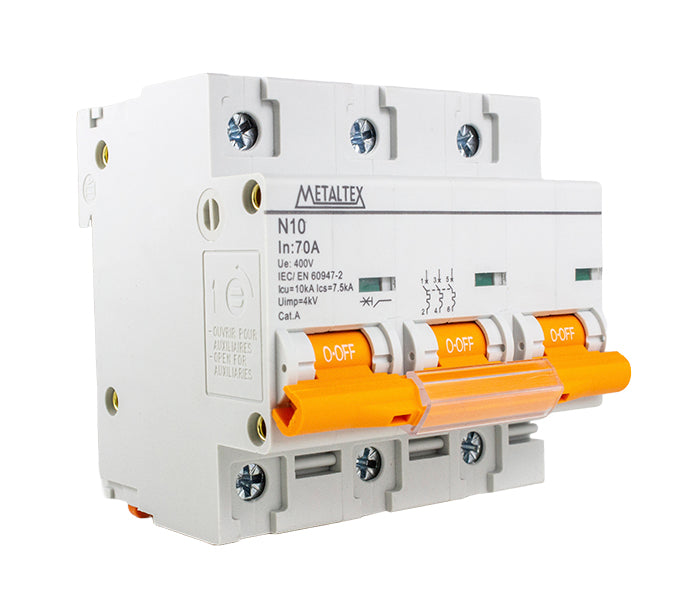

| N10-3P70 | 70A / Tripolar |

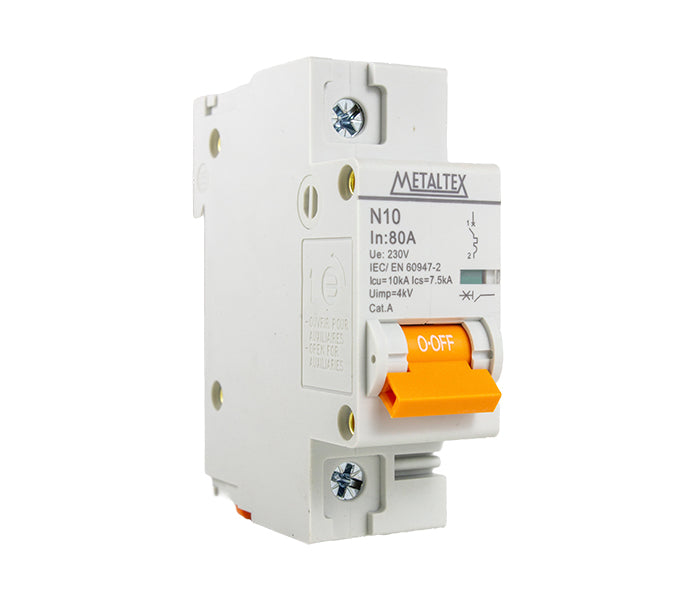

| N10-1P80 | 80A / Monopolar |

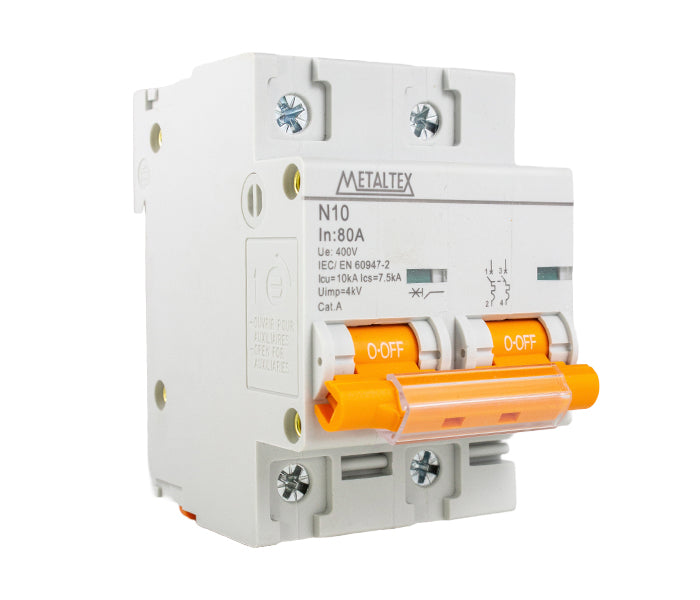

| N10-2P80 | 80A / Bipolar |

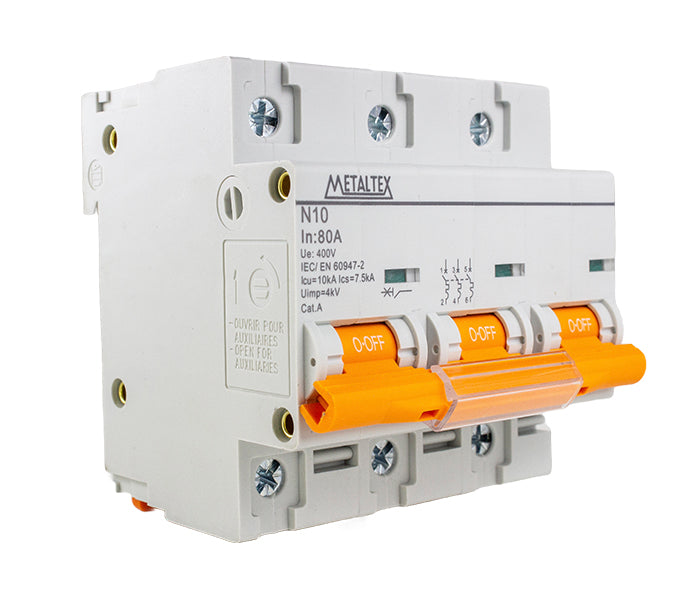

| N10-3P80 | 80A / Tripolar |

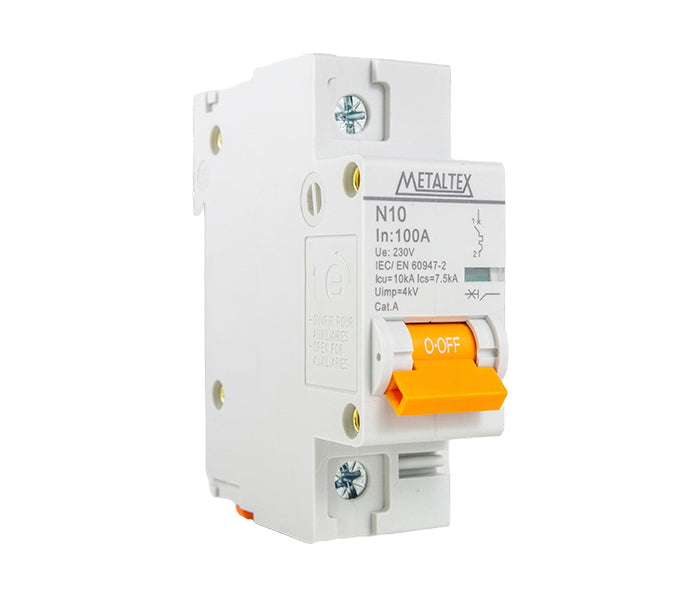

| N10-1P100 | 100A / Monopolar |

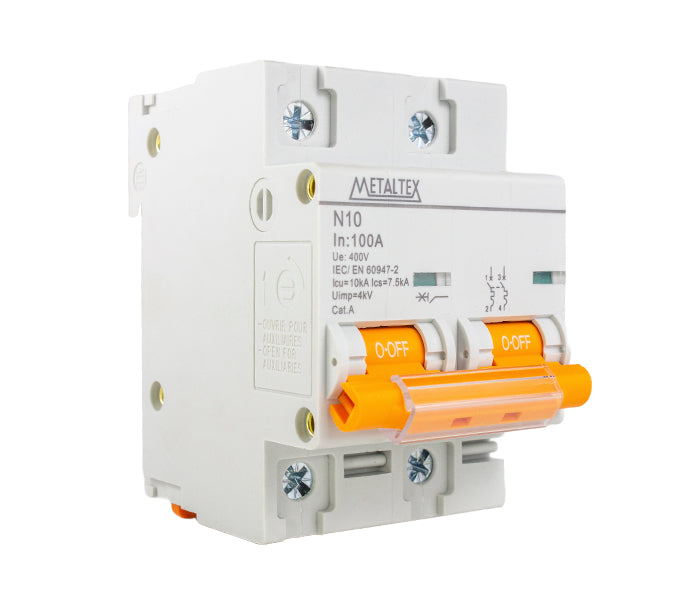

| N10-2P100 | 100A / Bipolar |

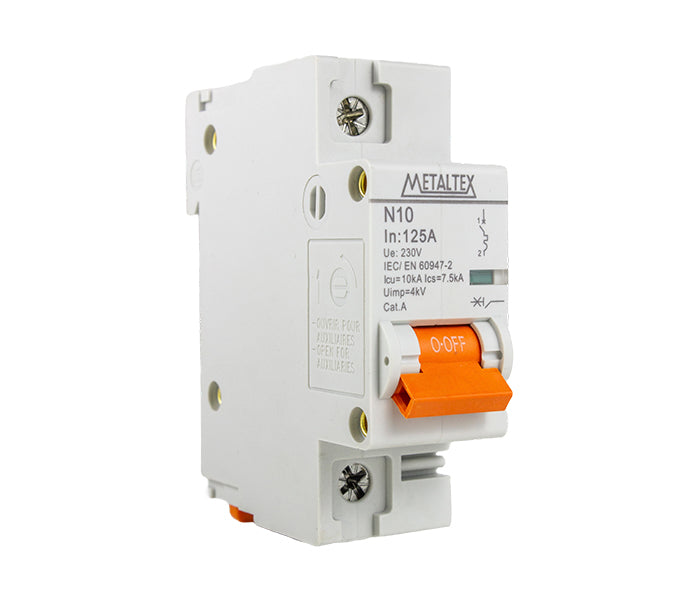

| N10-1P125 | 125A / Monopolar |

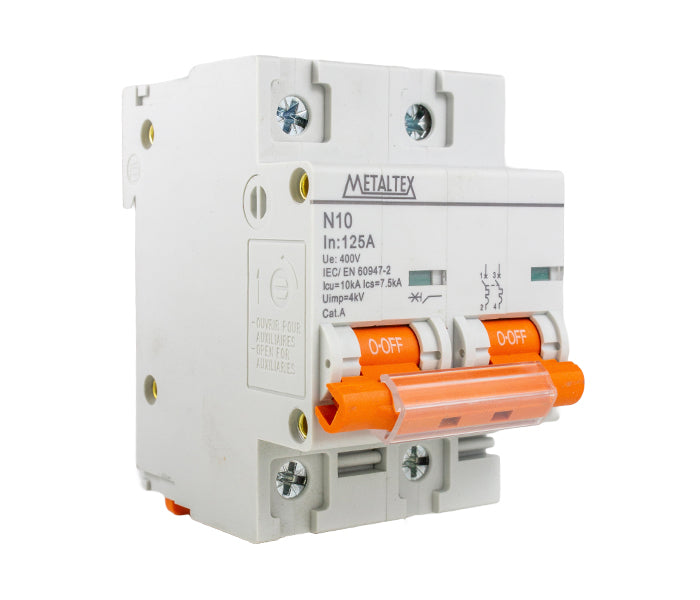

| N10-2P125 | 125A / Bipolar |

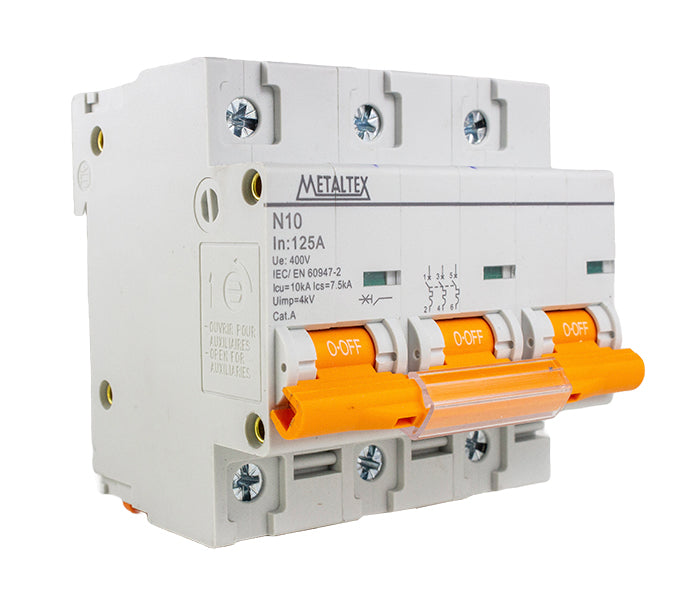

| N10-3P125 | 125A / Tripolar |
Especificações Gerais
Especificações Gerais
| Norma | IEC/EN60947-2 |
| Polos | 1, 2 ou 3 |
| Corrente nominal (Iₙ) | 70, 80, 100 ou 125 A |
| Disparo magnético | 8 ~ 12 |
| Tensão nominal (Uₑ) | 240 / 415 V - 50 / 60 Hz |
| Tensão de isolação (Uᵢ) | 500 V |
| Capacidade de interrupção nominal (Icn) | 10 kA |
| Tensão suportável de impulso nominal (Uimp) | 4 kV |
| Rigidez dielétrica | 2 kV - 1min |
| Grau de poluição | 3 |
| Vida elétrica (Modelos 70, 80 e 100 A) | 1.500 operações |
| Vida elétrica (Modelo 125 A) | 1.000 operações |
| Vida mecânica (Modelos 70, 80 e 100 A) | 8.500 operações |
| Vida mecânica (Modelo 125 A) | 7.000 operações |
| Temperatura de referência para ajuste do elemento térmico | 30 °C |
| Temperatura de operação | -10 ~ 40 °C - Veja tabela de desclassificação por temperatura |
| Temperatura de armazenamento | -25 ~ 70 °C |
| Grau de proteção | IP20 |
| Tipo de conexão | Cabo e/ou pente de conexão tipo pino |
| Cabo aplicável | 16 ~ 50 mm² 6 ~ 1/0 AWG |
| Torque de aperto do parafuso | 3,5 Nm |
| Montagem | Trilho DIN TS35 |
| Peso | 1P - 158,5 g 2P - 320 g 3P - 479,5 g |
