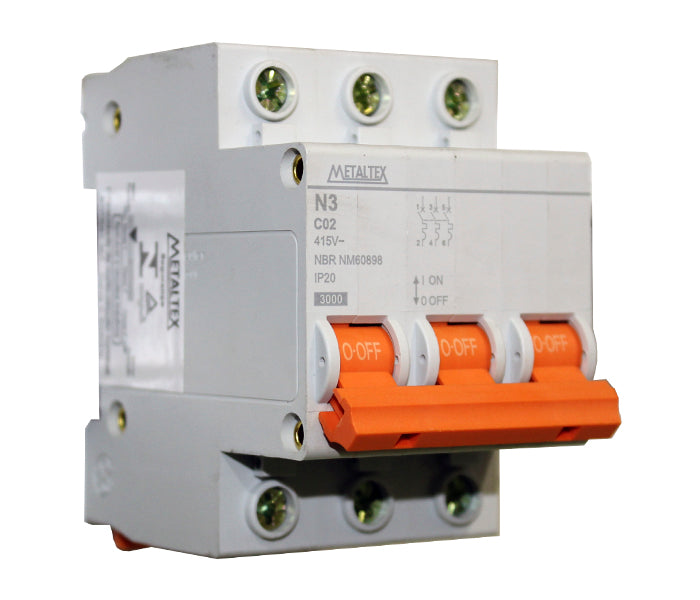

Minidisjuntor Curva C 3kA N3
CÓD: N3-3C02
Descrição
Descrição
Minidisjuntor termomagnético linha N3, ideal para proteção de circuitos elétricos contra sobrecarga e curto-circuito. Compacto e confiável, atende aplicações residenciais, comerciais e industriais leves.
- Corrente nominal de até 63A
- Capacidade de interrupção de 3kA
- Curva C para proteção geral
- Montagem em trilho DIN
Selecione as opções abaixo
Lista de códigos
Lista de códigos
| Código | Descrição |
|---|---|
| N3-3C02 | 2A / Tripolar |

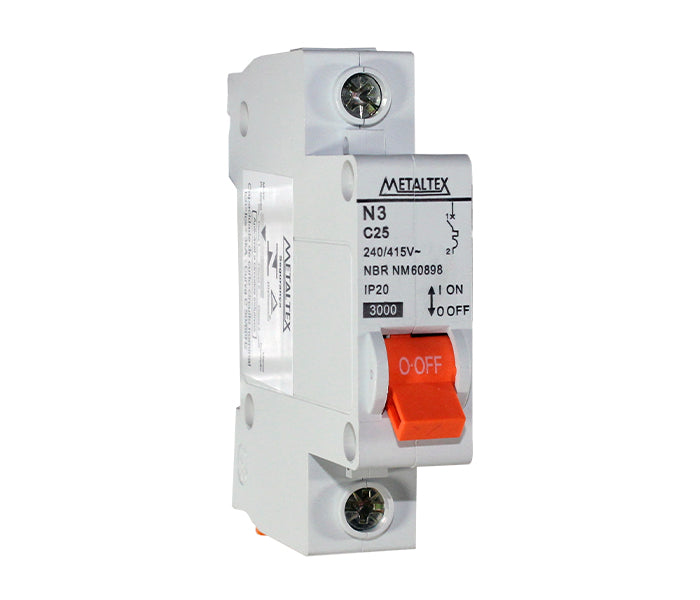

| N3-1C25 | 25A / Monopolar |

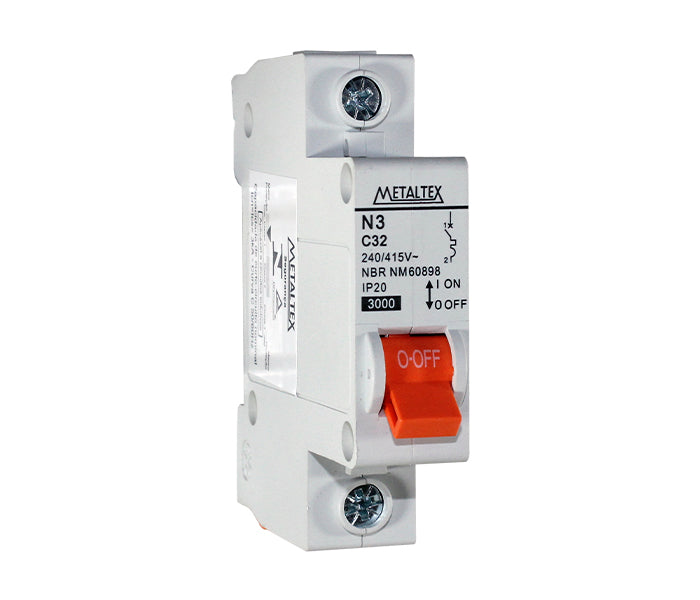

| N3-1C32 | 32A / Monopolar |
Especificações Gerais
Especificações Gerais
| Norma | ABNT NBR NM60898-1 (INMETRO) IEC60898-1 |
| Polos | 1, 2 ou 3 |
| Corrente nominal | 2, 4, 6, 10, 16, 20, 25, 32, 40, 50 ou 63A |
| Curvas termomagnéticas | C |
| Tensão nominal | 240/415V - 50/60Hz |
| Tensão de isolação | 500V |
| Capacidade de interrupção nominal | 3kA |
| Tensão suportável de impulso nominal | 4kV |
| Rigidez dielétrica | 2kV - 1min. |
| Grau de poluição | 2 |
| Vida elétrica | 4 x 10³ operações |
| Vida mecânica | 10 x 10³ operações |
| Temperatura de referência para ajuste do elem. térmico | 30°C |
| Temperatura de operação | -10 ~ 60°C Veja tabela de desclassificação por temperatura |
| Temperatura de armazenamento | -25 ~ 70°C |
| Grau de proteção | IP20 |
| Tipo de conexão | Cabo e/ou pente de conexão tipo pino |
| Fio aplicável | 1 ~ 25mm² |
| Cabo aplicável | 17 ~ 3 AWG |
| Torque de aperto do parafuso | 2Nm |
| Montagem | Trilho DIN TS35 |
| Peso | 1P - 88,5g 2P - 181g 3P - 271g |
Acessórios
Compare com as linhas
| Descrição |
Minidisjuntor termomagnético linha N3, ideal para proteção de circuitos elétricos contra sobrecarga e curto-circuito. Compacto e confiável, atende aplicações residenciais, comerciais e industriais leves. Corrente nominal de até 63A Capacidade de interrupção de 3kA Curva C para proteção geral Montagem em trilho DIN |
Minidisjuntor termomagnético linha NX3, indicado para proteção de circuitos elétricos de até 63A. Compacto e confiável, atende aplicações residenciais, comerciais e industriais leves. Corrente nominal de 2A a 63A Capacidade de interrupção de 3kA Certificado INMETRO Disponível em 1, 2 ou 3 polos |
Minidisjuntor termomagnético linha NX6, indicado para proteção de circuitos elétricos com maior capacidade de corrente. Oferece segurança, confiabilidade e conformidade com normas técnicas. Corrente nominal de 2A a 60A Capacidade de interrupção de 6kA Certificado INMETRO (IEC60947-2 para modelos de 70 A) Disponível em 1, 2 ou 3 polos |
Minidisjuntor termomagnético linha NX10, desenvolvido para proteção de circuitos de maior corrente. Oferece alta capacidade de interrupção e confiabilidade para aplicações industriais. Corrente nominal de 70A a 125A Capacidade de interrupção de 10kA Conforme norma IEC 60947-2 Disponível em 1, 2 ou 3 polos |
Minidisjuntor para corrente contínua (DC), ideal para sistemas fotovoltaicos e aplicações industriais. Oferece proteção confiável contra sobrecarga e curto-circuito, com alta capacidade de interrupção. Corrente nominal de 16A, 25A e 32A Capacidade de interrupção de 6kA Aplicação em sistemas até 500VCC e 1000VCC Disponível em 2 ou 4 polos |
Minidisjuntor termomagnético linha N10, desenvolvido para proteção de circuitos elétricos de maior capacidade. Oferece alta confiabilidade e desempenho em aplicações industriais e comerciais. Correntes nominais de 70A a 125A Capacidade de interrupção de 10kA Disponível em versões mono, bi e tripolar Conforme norma IEC/EN 60947-2 |
Bloco de contato auxiliar lateral para disjuntores, utilizado para expandir funções de sinalização e controle. Proporciona maior versatilidade e confiabilidade em sistemas elétricos. Instalação lateral em minidisjuntores 6kA Suporte a contatos AC e DC Alta durabilidade elétrica e mecânica Ideal para sinalização e automação industrial |
Barramento tipo pente para conexão elétrica, ideal para distribuição de energia em disjuntores. Suporta corrente de até 63A e facilita a montagem de painéis com maior organização e segurança. Disponível em versões mono, bi e tripolar. Comprimento padrão de 1 metro. Corrente máxima de 63A Compatível com linhas NX3, NX6 e N3 Comprimento de 1 metro Disponível em mono, bi e tripolar |
Barramento de conexão para distribuição elétrica em painéis, ideal para interligação de disjuntores. Suporta corrente de até 100A e possui comprimento padrão de 1 metro. Disponível em versões mono, bi e tripolar. Garante instalação prática e organizada. Corrente máxima de 100A Comprimento de 1 metro Modelos mono, bi e tripolar Facilita a distribuição elétrica no painel |
Trava de segurança para disjuntores DIN, utilizada para bloquear o acionamento e garantir segurança durante manutenção. Evita energização acidental do circuito, atendendo práticas de bloqueio (LOTO). Fácil de instalar e remover. Bloqueio de disjuntores DIN Aumenta a segurança em manutenção |
Terminal genérico isolado para conexão de condutores em dispositivos de proteção elétrica. Permite derivações e amplia o número de conexões por polo com segurança. Ideal para uso em minidisjuntores, DPS e IDR. Oferece instalação prática e confiável. Conexão de condutores de até 25mm² ou até 50mm² em dispositivos elétricos Permite conexão simples ou dupla, reta ou 90° Compatível com barramentos (… |
Capa para barra de conexão, utilizada para proteção e acabamento de barramentos elétricos. Disponível em versões para 1, 2 ou 3 polos, garantindo versatilidade de aplicação. Proporciona maior segurança contra contatos acidentais. Ideal para uso em painéis elétricos. Modelos para 1, 2 ou 3 polos Proteção contra contato acidental Fácil instalação em barramentos |
|---|
